数控机床用TRS系列直线导轨滑块结构

项目分类:导轨 发布时间:2026-05-21 ID:1152152
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构
  • 数控机床用TRS系列直线导轨滑块结构

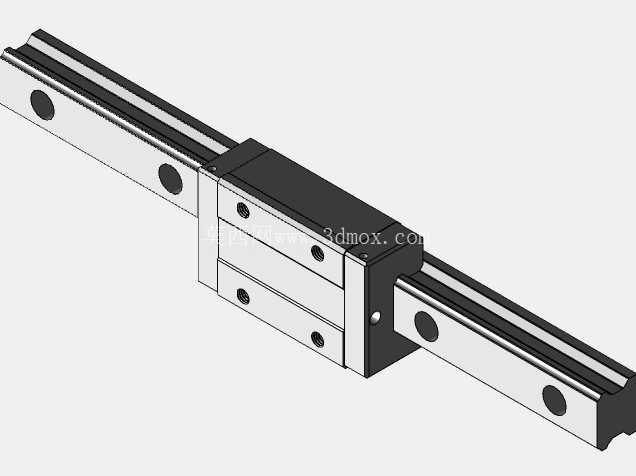

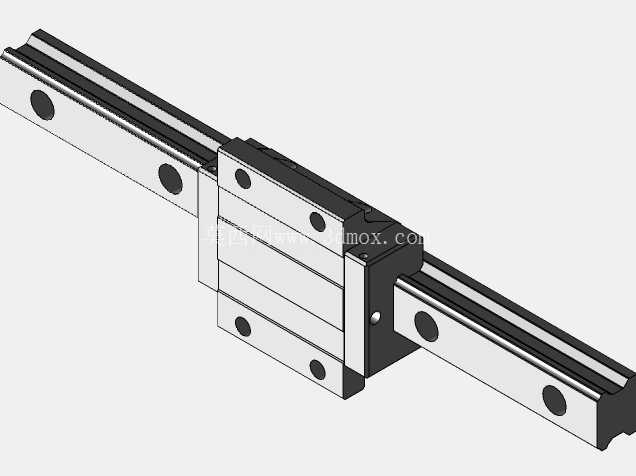

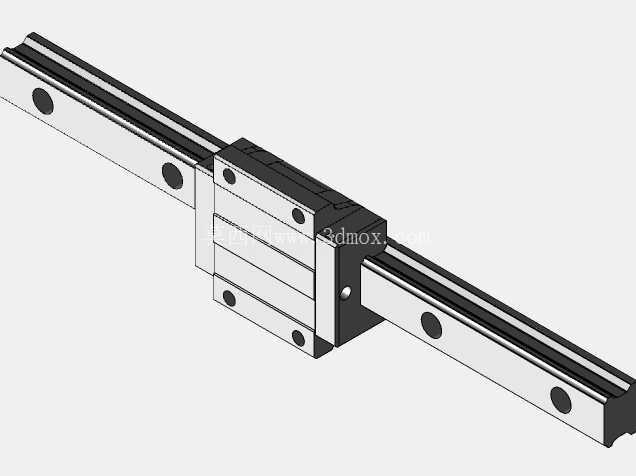

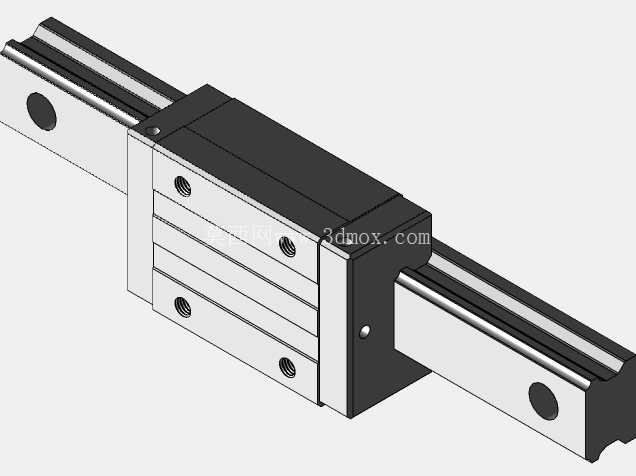

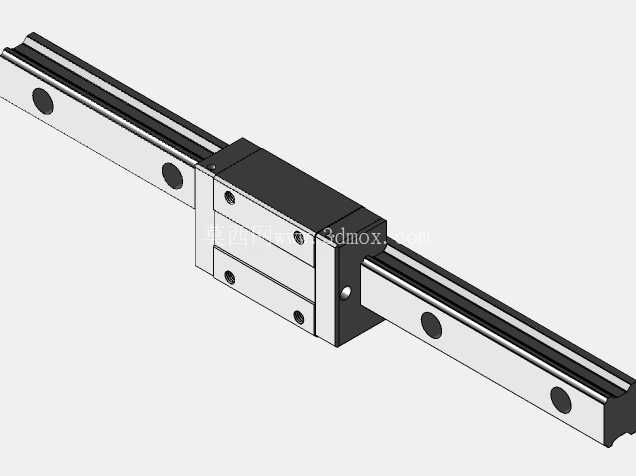

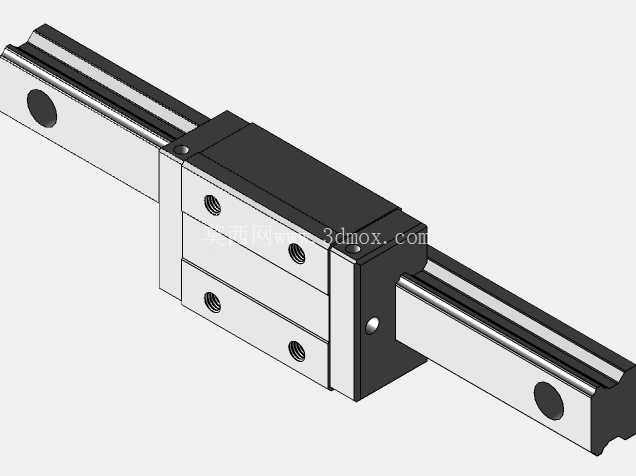

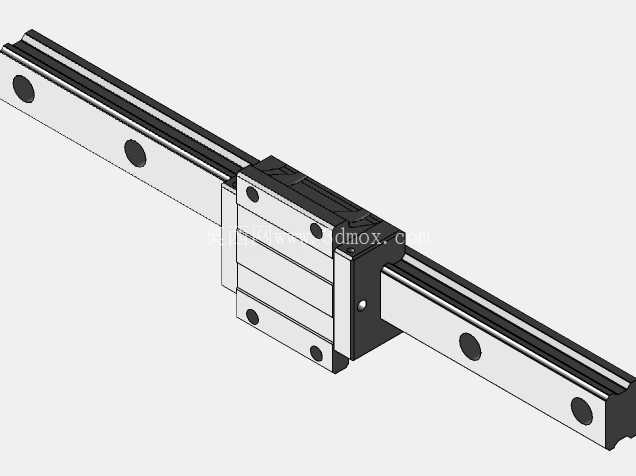

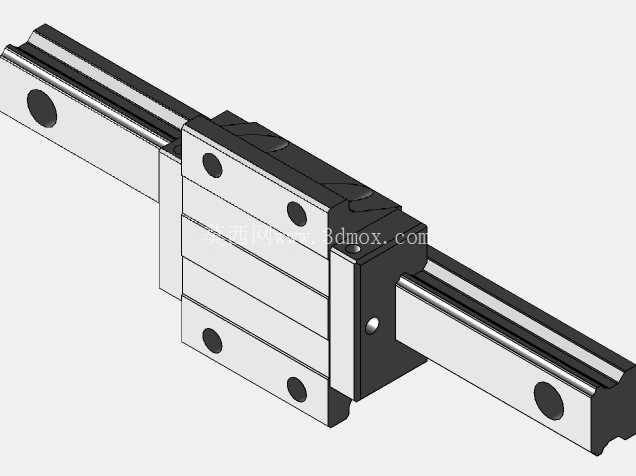

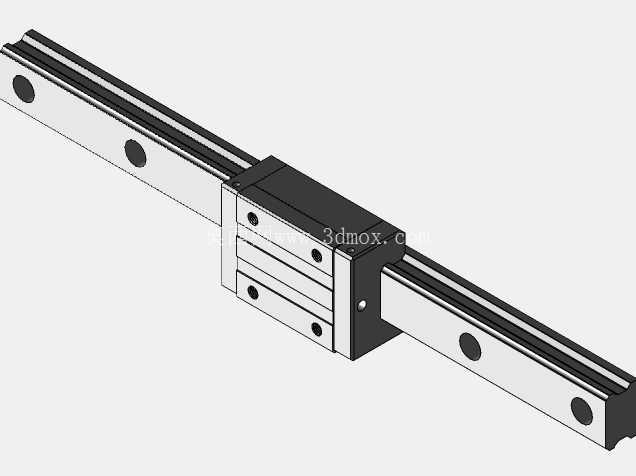

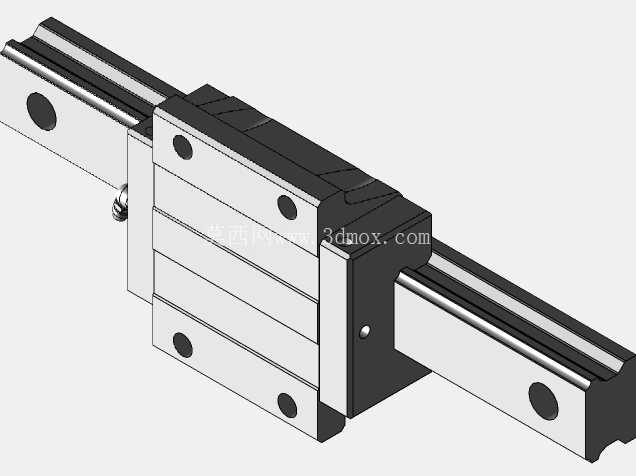

在数控加工设备的进给传动体系里,直线导轨滑块是承担运动导向与载荷承载的核心基础部件,这套TRS系列直线导轨块的三维结构,完整还原了实际量产导轨副的装配关系与细节特征,可直接用于设备布局阶段的干涉校验、安装空间校核以及配套结构的关联设计。从实际应用场景来看,这类导轨滑块广泛覆盖立式加工中心、数控车床、龙门铣床的XYZ三轴进给单元,也可用于自动化生产线的直线移栽工位、精密检测设备的运动滑台,但凡需要实现高精度直线往复运动的机械结构,都能见到同类型导轨副的身影。

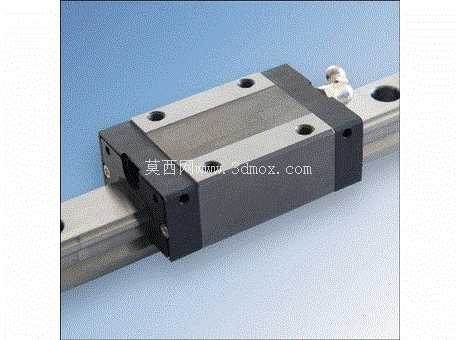

这套导轨块的功能特性围绕高刚性、低摩擦、运行平顺性三个核心方向设计,滑块主体采用合金钢整体淬硬加工,滚道面经过精密磨削处理,与导轨的滚道曲率完全匹配,可同时承受径向载荷、反径向载荷以及两个方向的倾覆力矩,相比传统的滑动导轨,滚动摩擦的传动形式能将运动阻力降低至滑动结构的五十分之一,低速运行时不会出现爬行现象,可实现微米级的进给定位精度。滑块两端配置有端盖与密封组件,端盖内部设计有滚珠循环回流通道,可让承载钢球在滚道与回流槽之间持续循环,两端的双唇式密封刮片能有效阻挡加工过程中产生的切屑、切削液以及粉尘进入滑块内部,避免滚道与钢球出现异常磨损,延长导轨副的整体使用寿命。滑块侧面预留有润滑油注油嘴接口,可对接集中润滑系统,定期向滚道区域输送润滑脂,维持滚动接触面的油膜完整性,降低长期运行的磨损速率。

从设计思路层面拆解,这套结构在建模时优先保证了安装尺寸的完全对标,滑块的安装孔位间距、孔位深度、导轨的截面宽度、安装基准面的高度公差都严格按照行业通用标准设定,设计人员在调用这套模型进行整机布局时,不需要额外调整安装接口的尺寸,可直接将导轨与滑块的安装面贴合到设备的床身、滑台安装基准上,快速完成运动轴的布局。滑块的主体结构分为本体、端盖、钢球、密封件、保持架几个独立部分,建模时保留了各零件的装配间隙,可直观展示钢球的循环路径,方便刚接触传动设计的人员理解直线导轨的工作原理,也可用于设备维护培训时的结构拆解演示。

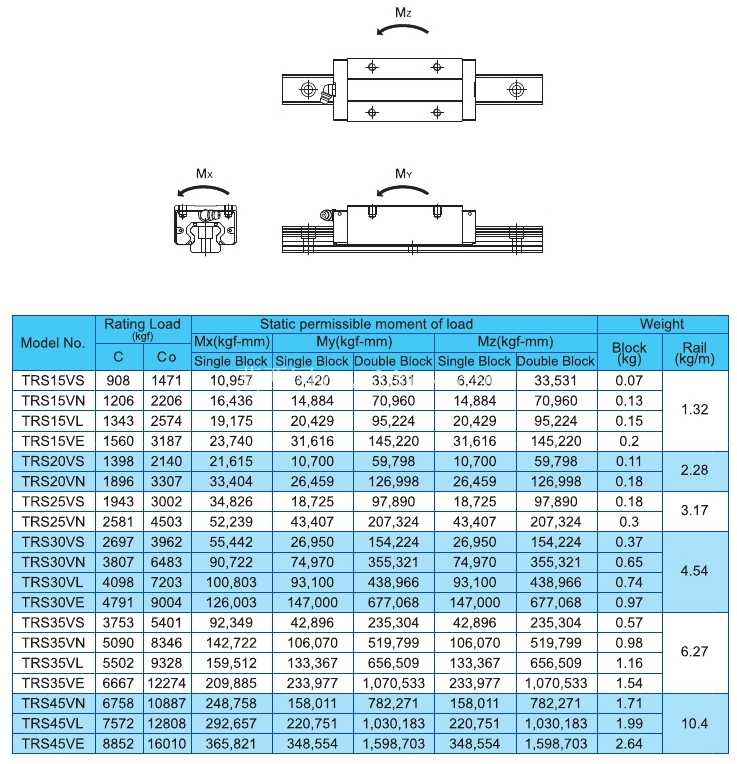

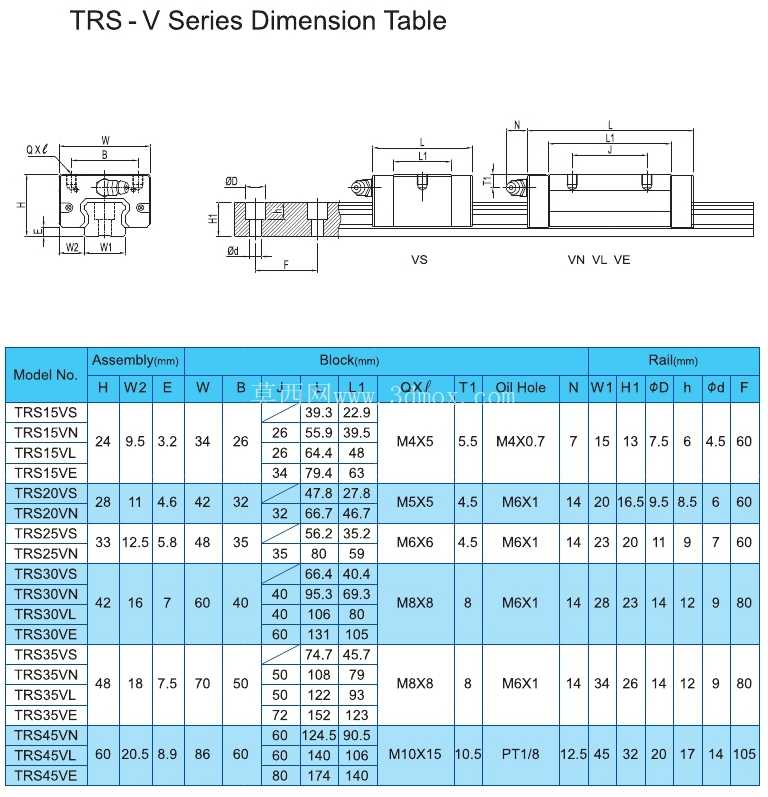

关于外形尺寸与安装边界,这套TRS系列导轨块的滑块宽度、长度以及整体高度都对应常规中负载规格,导轨的安装孔采用等间距分布,设计人员在排布导轨长度时,可根据实际行程需求截取对应长度,只需要保证两端的安装孔距导轨端面的距离符合安装强度要求即可。安装时需要注意,滑块的基准侧面与导轨的基准侧面为配对研磨的精度基准,装配时需要将两个基准面分别贴合床身与滑台的定位基准面,通过侧向顶丝固定后再锁紧安装螺栓,避免安装偏斜导致运行阻力增大、精度超差。滑块的顶部安装孔为沉孔设计,可适配内六角圆柱头螺栓,沉孔深度足够容纳螺栓头,不会出现螺栓头突出滑块顶面影响滑台安装的问题。在进行周边结构设计时,需要在滑块两端预留出足够的润滑管路安装空间,同时在滑块的运动行程两端设置硬限位与缓冲装置,避免滑块超程运行脱出导轨,造成设备损坏。另外,导轨安装面的平面度公差需要控制在每米0.02mm以内,若安装面平面度超差,会导致导轨安装后出现弯曲变形,直接影响滑块的运行平顺性与定位精度,严重时还会出现钢球卡滞、滚道压痕等不可逆损伤。
