2.5线径70mm长度扭力弹簧结构设计

在日常的机械结构设计工作里，扭力弹簧的选型与建模往往是容易被忽略但又直接影响整套机构动作可靠性的环节，很多刚入行的工程师容易只看线径、圈数这些表层参数，忽略安装边界和力臂匹配带来的实际工况偏差。这次完成的这款扭力弹簧，适配2.50mm直径的簧丝规格，整体有效长度控制在23.70mm，是针对小空间复位场景做的适配设计。

从实际应用场景来看，这类小线径扭簧的覆盖范围极广，小到家电翻盖的复位结构、小型夹具的张紧机构，大到工业设备里的限位拨杆回弹组件、低压电器的触点复位结构，都能见到同规格簧件的身影。和常见的拉伸、压缩弹簧不同，扭簧的受力核心是绕簧体中心的扭转力矩，所有的力值输出都靠两端扭臂的角度偏转来实现，这就要求建模阶段不能只画螺旋主体，必须把扭臂的折弯角度、伸出长度和实际安装位的转动行程做匹配校验。

做这款弹簧的结构设计时，首先要敲定的是簧圈的节距参数，因为扭簧在受扭过程中簧圈会出现轻微的直径收缩、圈间贴合趋势，所以建模时预留了极小的圈间间隙，避免工作状态下圈与圈之间出现摩擦卡滞，影响力矩输出的线性度。簧体的中径参数是结合簧丝线径做的匹配，按照常规五金弹簧的设计经验，2.5mm线径对应的中径选值既要保证足够的扭转力矩输出，又要避免卷绕成型时应力超过簧丝的屈服极限，最终的中径参数经过反复校核，能满足常规65Mn弹簧钢或者304不锈钢丝的冷卷成型工艺要求，不需要额外的热加工工序，量产时的工艺可行性更高。

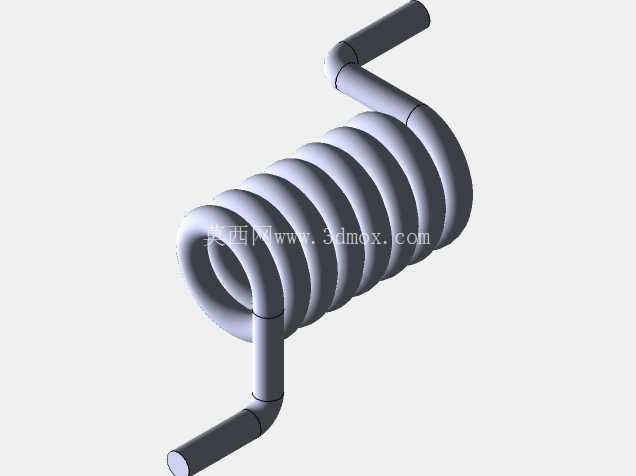

两端的扭臂设计是这款模型的重点，不同于直臂扭簧，这款采用了折角式扭臂结构，两个伸出臂的折弯角度完全匹配安装位的卡槽结构，安装时不需要额外做扭臂的二次弯折调整，避免现场装配时因为手工弯折导致的簧体应力不均、断裂风险。扭臂的末端做了平直段处理，能和安装座上的定位槽完全贴合，扭转过程中不会出现滑位、脱出的问题。考虑到实际安装时的空间边界，簧体的轴向长度严格控制在23.70mm，对应的安装腔轴向尺寸只要预留25mm的余量就能完全容纳，不会出现和周边结构件的干涉问题；扭臂的伸出长度经过行程校核，在最大扭转角度下，臂端的运动轨迹不会触碰周边的壳体或者相邻传动件，不需要额外做避让结构。

从功能特性上来说，这款扭簧的力矩输出曲线线性度较好，在常规的0-60度扭转角度范围内，力矩衰减率控制在极低水平，能够满足需要稳定复位力的机构需求。建模过程中完全按照弹簧成型的实际工艺逻辑做的特征搭建，螺旋扫掠的路径严格匹配卷簧的绕制方向，扭臂的折弯处做了符合工艺要求的圆角过渡，避免应力集中导致的疲劳断裂问题。很多工程师在画扭簧的时候容易忽略折弯处的圆角，直接做直角处理，实际生产中直角折弯位置会产生极大的内应力，零件在反复扭转工作时很容易在折弯处出现断裂，这款模型在所有折弯位置都预留了和线径匹配的圆角半径，完全符合实际加工的工艺要求。

在做安装边界校核的时候，特意模拟了扭簧装配到芯轴上的工作状态，簧体内径和安装芯轴之间预留了合理的配合间隙，既不会因为间隙过大导致扭转时簧体出现偏心晃动，也不会因为间隙过小导致热胀冷缩或者簧体受力收缩时出现卡滞。两端扭臂的作用点位置和簧体中心的距离经过精确计算，能够保证输出力矩刚好匹配目标机构的复位力需求，不会出现力值过大导致机构操作手感过硬，或者力值过小导致复位不到位的问题。

对于结构设计从业者来说，这类标准五金件的三维模型不需要做过度的冗余设计，核心是要把所有和安装、受力、工艺相关的细节做准确，不管是用来做整机装配的干涉检查，还是用来导出工程图做弹簧的定制采购，都能直接使用，不需要再做二次参数调整。很多网上的通用弹簧模型往往只做个大概的螺旋外形，扭臂长度、折弯角度、整体长度都和实际需求不匹配，导入装配后经常会出现干涉问题，这款模型的所有尺寸参数都经过实际工况的匹配校验，完全可以直接用到对应的小空间复位机构设计中。
