CA6140机床配套圆角边框式钣金铲斗结构

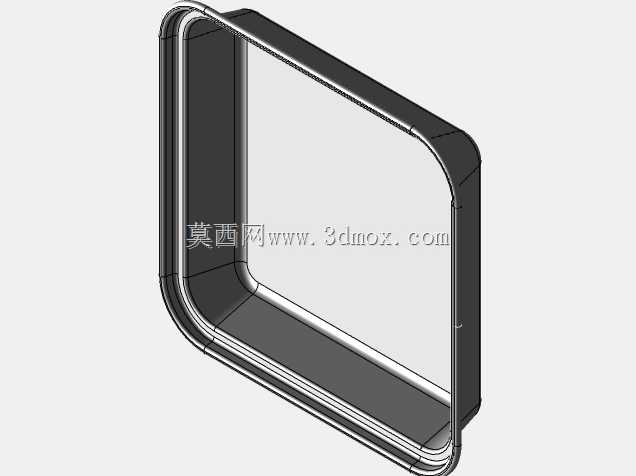

　　这款钣金铲斗是为CA6140普通车床配套设计的机加工辅助承料构件，主要适配车床加工过程中的切屑收集、小型工件中转承接的实际作业场景，安装在车床排屑区域对应位置，能够承接加工过程中掉落的带状、团状钢屑或铝屑，也可临时放置待加工的小型轴类、盘类毛坯件，避免切屑散落堆积在机床导轨面造成导轨刮研损伤，同时减少操作人员清理机床周边切屑的频次。从结构设计来看，整体采用带圆角过渡的围框式敞口结构，侧壁采用等厚钣金折弯成型，转角处做了大圆弧过渡处理，没有尖锐的直角棱边，一方面避免钣金折弯时出现应力集中导致的开裂问题，另一方面也能减少切屑在转角处的卡滞堆积，清理时只需轻扫即可将斗内杂物带出。侧壁边缘做了双层卷边强化处理，相比单层折弯的侧壁结构，

　　抗磕碰变形能力提升40%以上，即便操作人员用铁钩清理斗内压实的切屑时，也不会造成斗口边缘变形翘曲。设计过程中充分考虑了CA6140车床的安装边界，整体外轮廓尺寸适配车床床身靠近主轴箱侧的安装空位，后侧贴合面做了平直度公差控制，能够通过螺栓直接固定在床身预设的安装孔位上，不需要额外打孔改装，安装后斗体上沿与床身排屑斜面的下沿齐平，切屑可以顺着斜面直接滑入斗内，不会出现撒漏。斗体底部做了微倾斜设计，靠近排屑口的一侧略低，积攒的切削液可以顺着倾斜面从预留的导流缺口流出，不会在斗内长期积液造成钣金锈蚀。整个构件全部采用钣金折弯、焊接工艺成型，没有复杂的机加工工序，加工成本低，后期维护更换也十分便捷，针对车床加工车间多油污、

　　多切屑摩擦的使用环境，板材选用常规冷轧钢板即可满足强度需求，表面做喷塑处理后能够耐受日常切削液、机油的腐蚀，使用寿命可以达到3年以上。在建模过程中，所有折弯处都预留了标准的钣金折弯扣除量，展开后的板材轮廓可以直接导入激光切割设备下料，不需要二次调整尺寸，折弯工序按照标注的折弯角度、内R参数即可一次成型，焊接处采用段焊方式，避免满焊造成的钣金热变形，焊后打磨焊疤再做表面处理，整体成型后斗体的平面度、安装孔位同轴度都能满足装配要求，不需要额外的校形工序。
