平行轴式定速比齿轮变速传动结构

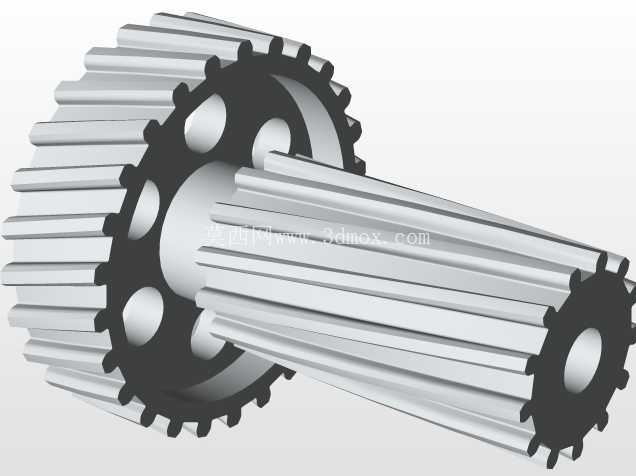

这套平行轴齿轮变速结构，核心采用定轴式外啮合圆柱齿轮排布，两根平行布置的传动轴分别承载不同齿数的啮合齿轮组，可实现固定速比下的转速与扭矩转换，适配小功率传动场景下的动力变速需求。从实际应用场景来看，这类结构常被用于小型教学演示台架、桌面级动力传输实训装置，或是小型非标设备的动力输入端变速环节，不需要复杂换挡机构的工况下，能稳定传递额定扭矩，结构紧凑不占用过多安装空间。

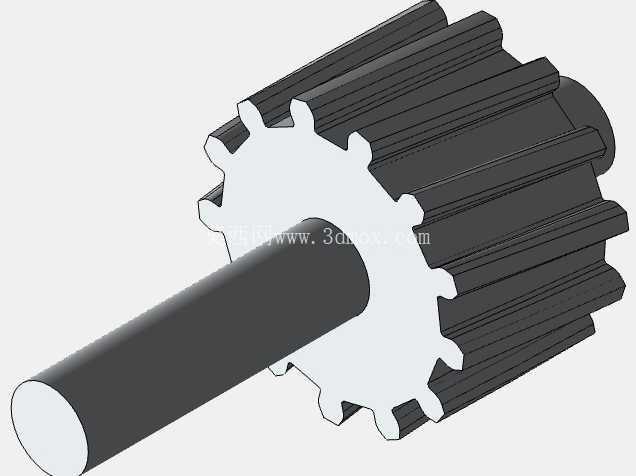

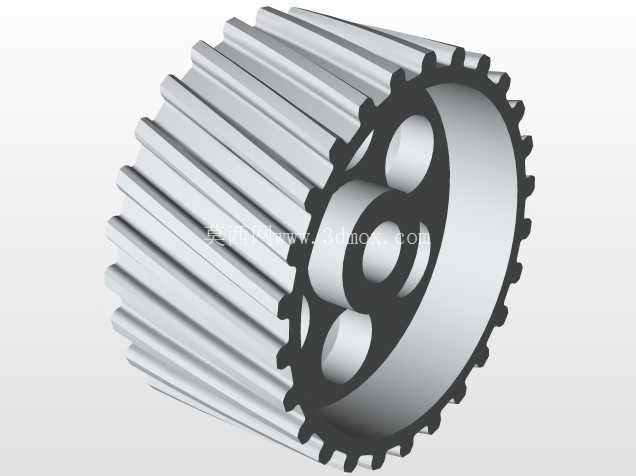

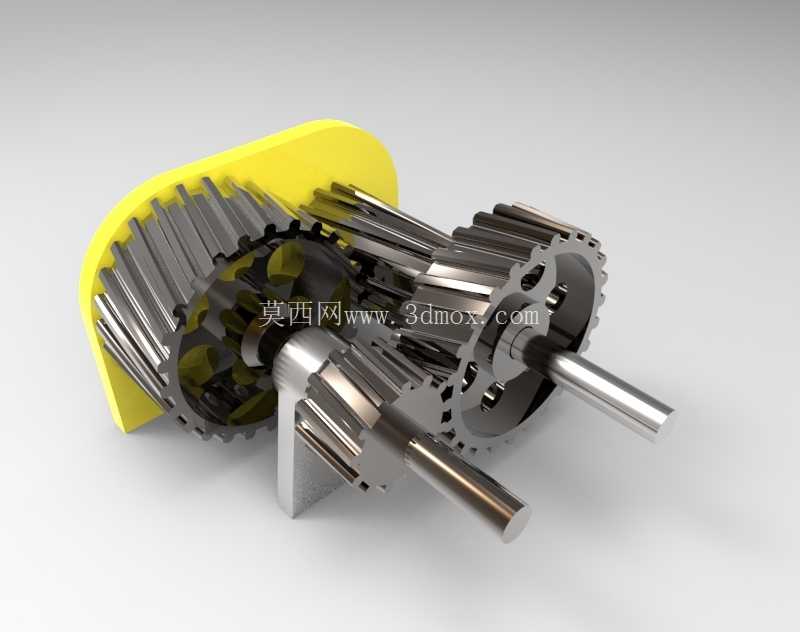

设计思路上，整体采用开式半防护结构，端侧设置黄色防护挡板，既可以遮挡齿轮啮合区域避免杂物卷入，又不会完全封闭结构，能够直观观察齿轮啮合的运动状态，适配演示类场景的展示需求。齿轮选用直齿圆柱齿轮齿形，加工难度低，装配时不需要调整复杂的螺旋角对位，轴向力几乎为零，支撑轴的轴承选型可以更简化，只需要承受径向载荷即可，降低整体的配套零件成本。两根传动轴均采用光轴台阶设计，齿轮与轴之间通过键连接传递扭矩，轴端伸出段预留了联轴器安装位，可直接连接动力输入端与负载输出端，不需要额外做轴端转接结构。

从安装边界来看，整体结构的轴向尺寸控制在紧凑范围内，径向最大轮廓为大齿轮的齿顶圆直径，安装时只需要在底座上预留两个对应轴间距的支撑固定位，即可完成整套结构的固定，不需要额外设计复杂的安装机架。齿轮啮合侧隙按照通用机械传动的标准间隙设置，常温工况下运行不会出现卡滞，同时能补偿少量的加工与装配误差，不需要过高的加工精度即可顺畅运转。

功能特性方面，这套结构的传动效率在直齿齿轮传动的常规区间内，动力输入后通过不同齿数的齿轮啮合，实现固定比例的转速降低与扭矩提升，运行过程中传动比稳定，不会出现滑转丢转的情况，适合对传动比精度有一定要求的小功率传动场景。端侧的防护挡板采用螺栓固定在主体支撑结构上，拆卸方便，需要检查齿轮啮合状态或是做清洁维护时，只需要拆下固定螺栓即可取下挡板，维护操作门槛低。齿轮与轴的装配采用过渡配合加键连接的方式，既可以保证传动过程中齿轮不会与轴发生相对转动，又能在需要更换齿轮时通过简易拉马完成拆卸，适配不同速比的快速更换需求，在教学场景下可以快速更换不同齿数的齿轮组，演示不同传动比下的转速变化效果。

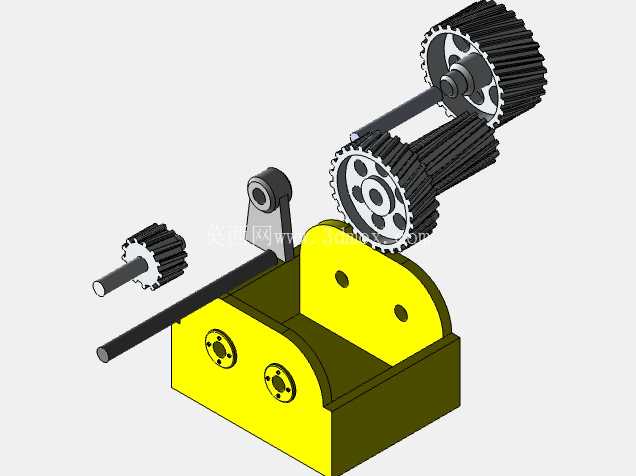

结构的支撑部分采用一体式块状支撑座，两根传动轴的轴承安装孔在同一装夹工序下加工完成，能有效保证两轴的平行度公差，避免因轴平行度误差导致的齿轮偏磨、运转噪音过大等问题。轴端的伸出长度按照标准联轴器的安装尺寸预留，连接动力源时不需要额外加工轴段，选用对应轴径的标准联轴器即可完成装配，降低配套选型的工作量。整体结构没有多余的冗余设计，所有零件均为通用机械加工可实现的结构，不需要特殊工艺即可完成加工制造，单件小批量生产的成本可控，适合用于教学演示、小型设备传动改造、机械结构实训等多种场景。在实际运行过程中，因为是开式结构，需要定期在齿轮啮合面涂抹润滑脂，减少齿面磨损，延长结构的使用寿命，半防护的挡板也能减少大部分灰尘落到啮合齿面上，降低润滑脂被污染的速度，减少维护频次。
