车辆立柱腿与变速箱固定连接结构

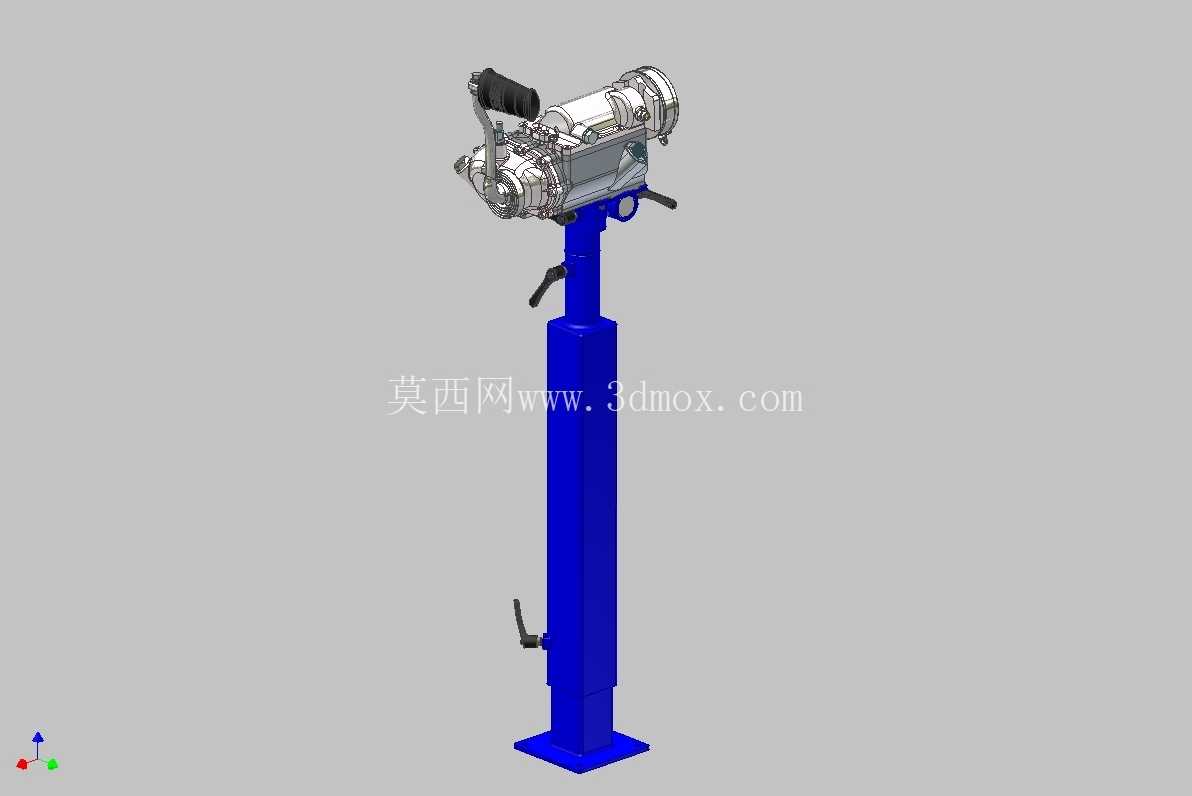

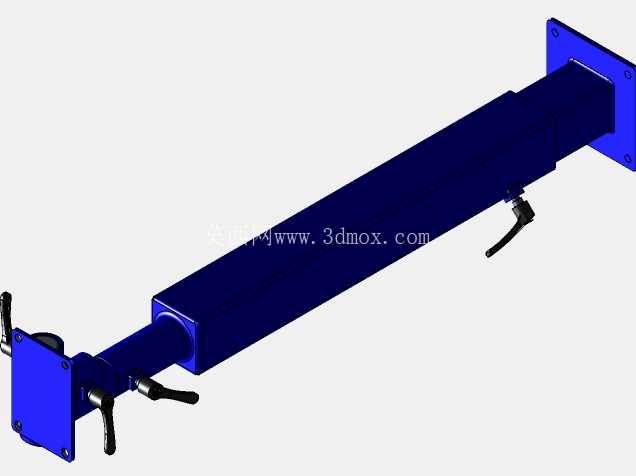

　　这套连接结构主要适配非道路作业车辆、小型改装特种车辆的动力传输布局，解决动力总成与车架立柱安装位的刚性连接问题，在实际装车场景中，需要同时承受变速箱工作时的齿轮啮合振动、换挡操作带来的侧向冲击力，以及车辆行驶在非铺装路面时的颠簸载荷，避免动力总成出现位移、传动同轴度偏差等问题。从结构设计逻辑来看，整体采用分体式连接思路，蓝色的立柱连接座作为核心承载件，上部通过四个均布的螺栓孔与变速箱壳体的下安装面完全贴合，安装面做了0.2mm的平面度公差要求，保证连接时不会出现局部应力集中；下部的柱形延伸段直接插入车架的立柱腿套管内，配合侧面的锁紧手柄结构，不需要额外的焊接工序就能完成快速固定，同时预留了3mm的轴向调整间隙，方便装配时调整变速箱输入轴与发动机输出端的同轴度，降低装配难度。

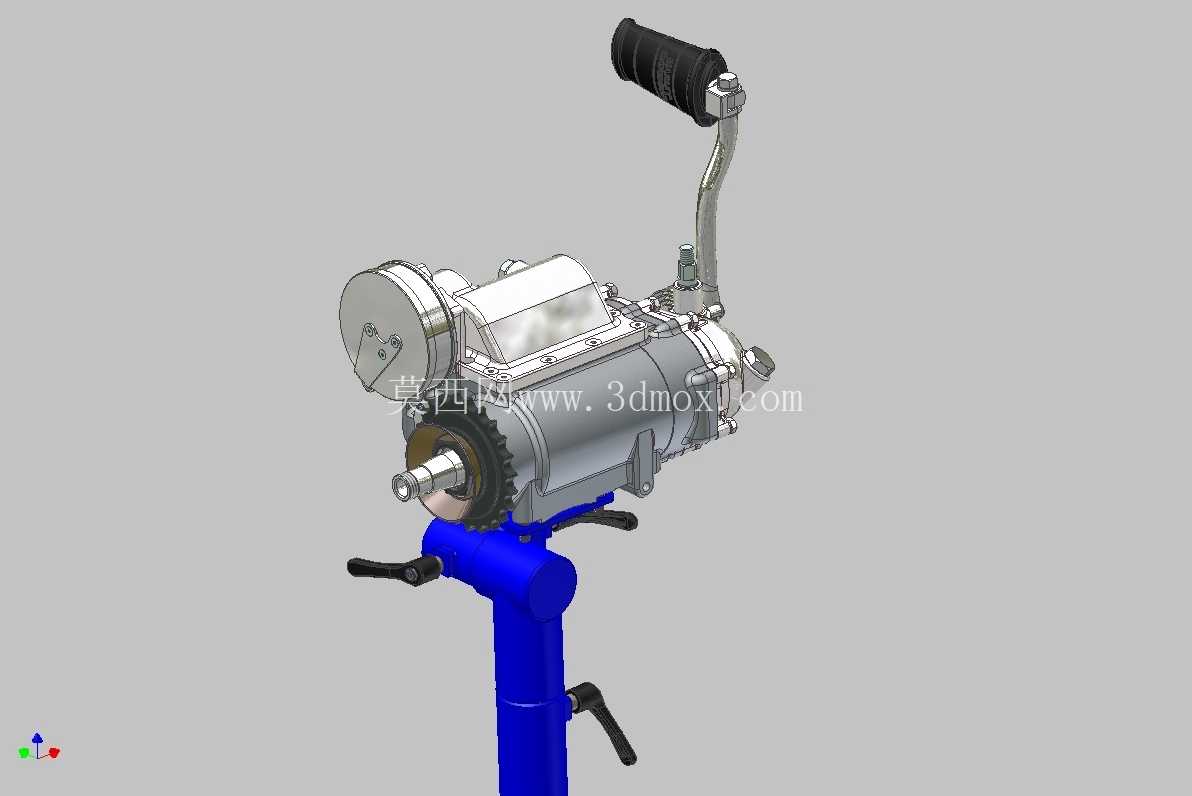

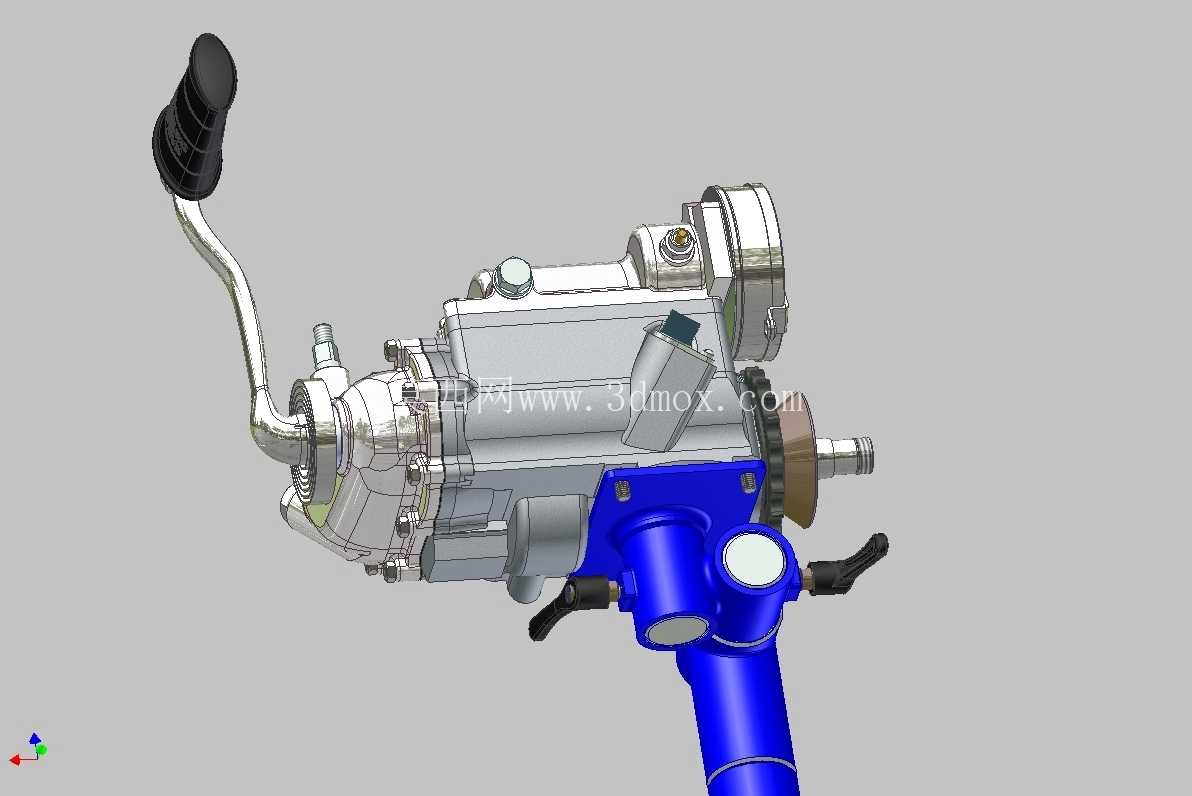

　　换挡操纵杆从变速箱侧部斜向延伸，握把位置做了符合人体操作习惯的15度倾角设计，杆身采用弯管成型结构，避开了周边的管线布置空间，操纵端的球头连接结构预留了2度的摆动间隙，避免换挡过程中出现卡滞。变速箱本体采用常规的横置布局，输入输出轴分别布置在壳体两侧，轴端的连接法兰尺寸符合通用小排量动力单元的匹配标准，壳体上的加油口、挡位传感器安装位都做了凸起的加强筋设计，避免安装固定时挤压壳体导致密封面变形。

　　在安装边界尺寸上，整套结构从立柱底部到换挡握把顶端的总高度控制在420mm范围内，变速箱壳体的最大宽度为280mm，不会超出常规小型车辆车架的安装宽度限制，立柱连接座的套管外径为60mm，适配市面上多数通用规格的车架立柱腿内径，不需要对原车车架做大规模切割改造就能完成适配。实际使用过程中，这套固定结构的载荷传递路径设计非常清晰，变速箱工作产生的振动首先通过上部的四个连接螺栓传递到蓝色连接座，再通过立柱套管分散到整个车架结构，避免局部载荷过大导致的连接螺栓断裂问题；侧面的两个锁紧手柄除了起到轴向固定作用外，还能在车辆维护时快速松开，将变速箱整体绕立柱轴线小角度转动，方便调整换挡拉线的走向，或者检修壳体侧部的密封件。

　　结构细节上，连接座与变速箱壳体的贴合面预留了密封垫片的安装槽，深度为1.5mm，避免长期使用后垫片被挤压溢出影响连接强度；换挡杆与壳体连接的位置设置了防尘罩安装位，能够阻挡野外作业时的泥沙、灰尘进入换挡操纵机构内部，延长机构的维护周期。在三维建模过程中，所有的安装孔位都按照实际装配公差做了偏移预留，螺栓连接位置都做了沉头孔或者凸台设计，保证螺栓拧紧后不会突出安装面，避免和周边的管线、覆盖件产生干涉；齿轮箱壳体的内部油道、轴承安装位都按照实际加工尺寸做了还原，能够直接用于后续的工程图导出、装配干涉检查工作，也可以作为同类小型车辆动力总成布置的参考案例，帮助设计人员快速评估安装空间、调整车架与动力单元的匹配方案。
