手摇自发电无电池便携照明手电筒结构

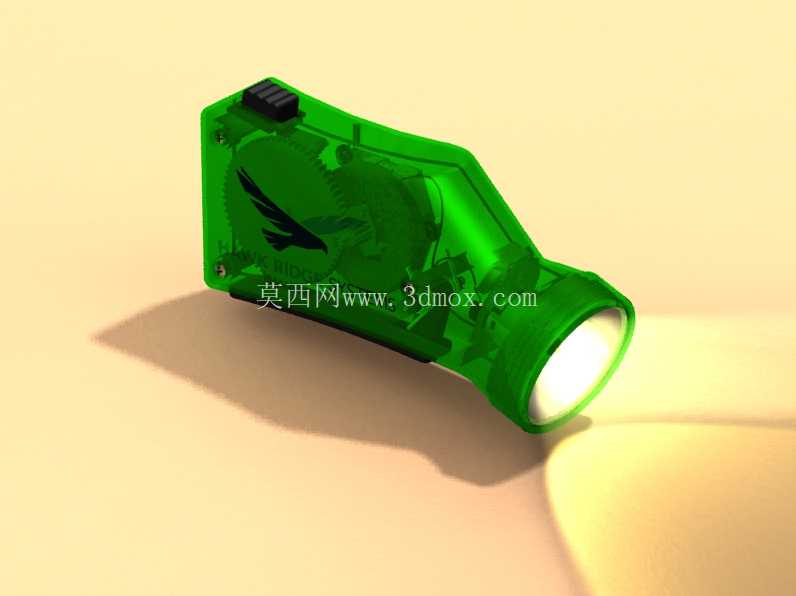

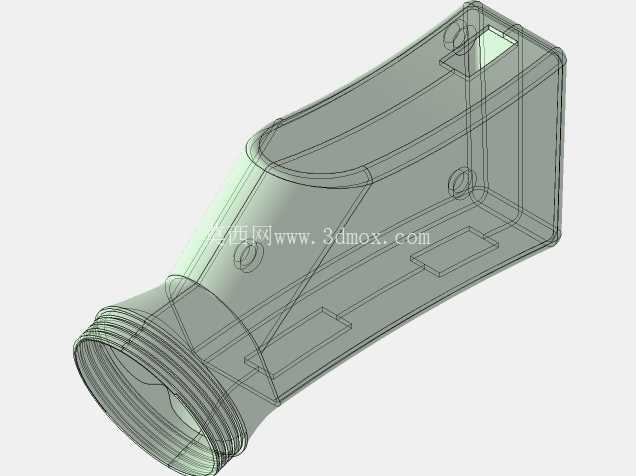

　　这款手摇自发电照明装置的设计初衷，是解决无外接电源、无备用电池场景下的临时照明需求，常见于户外应急作业、野外勘探、灾备应急包配置、科普教学教具等场景，区别于传统干电池或充电式手电，它完全依靠人力输入机械能转化为电能实现照明，不存在电池漏液、长期存放亏电失效的问题，哪怕存放数年只要结构完好即可随时投入使用。从结构布局来看，整体采用握持式流线造型，壳体采用半透明工程塑料材质，一方面可以直观展示内部传动与发电结构，作为科普演示道具时能清晰呈现能量传递路径，另一方面半透明材质的抗冲击性能优于普通透明塑料，日常跌落磕碰时不易出现脆裂问题，握持区域做了贴合手掌弧度的收窄设计，摇动手柄时手腕不需要过度弯折，长时间操作的疲劳度更低。

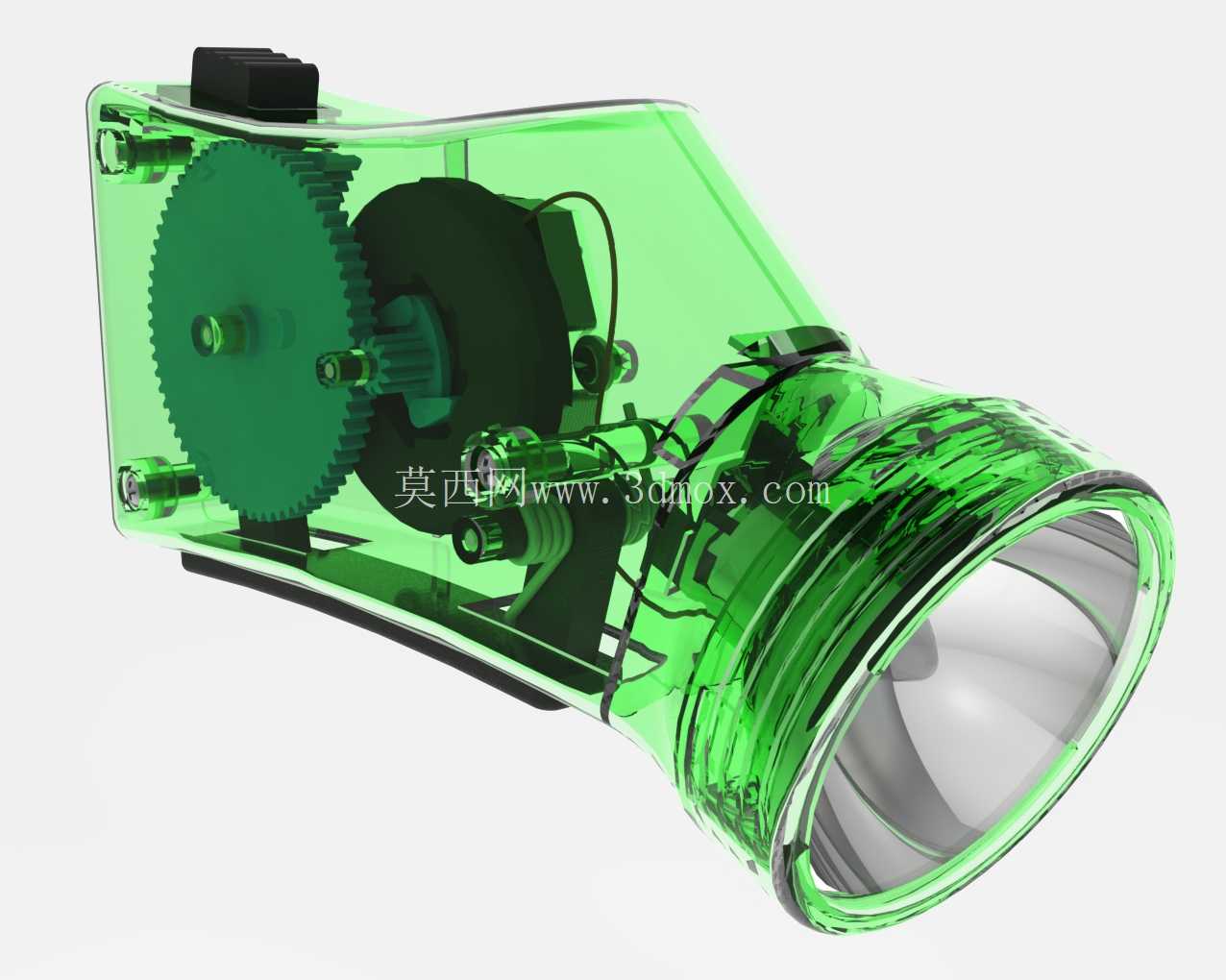

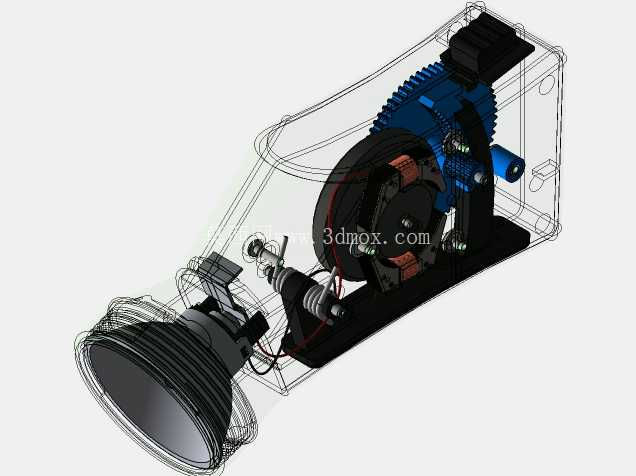

　　内部传动核心采用一级大齿轮增速结构，手摇输入轴连接小模数主动齿轮，与大直径从动齿轮啮合实现转速提升，从动齿轮轴直接连接微型永磁发电机的转子，齿轮组的传动比经过匹配计算，普通人以每分钟60-80转的速度摇动手柄时，发电机转子转速即可达到额定发电转速，输出的电能经过整流稳压模块后直接供给前端LED发光单元，不需要额外配置储能电池，摇动手柄的瞬间即可点亮，停止摇动后照明随即熄灭，省去了电池充放电管理电路的设计，整体结构可靠性大幅提升。前端灯头部分采用内凹式聚光透镜设计，透镜与LED灯珠的焦距经过调校，出光角度控制在15度左右，能够满足10米范围内的集中照明需求，灯头与壳体采用卡扣式连接，不需要额外螺丝固定，后期如果需要清理透镜表面或者更换灯珠，直接撬开卡扣即可完成拆解，维护门槛很低。顶部的拨动开关采用直推式结构，开关拨块直接卡接在发电电路的触片上，没有额外的传动连杆，避免了长期使用后开关松垮接触不良的问题，拨块表面做了防滑凸纹，戴薄手套操作时也能准确拨动。从安装边界尺寸来看，整体长度控制在140mm左右，头部最大直径65mm，握持段最小直径38mm，整体重量控制在180g以内，放在普通工装口袋或者应急包侧袋里不会有明显的坠重感，壳体边缘全部做了R2以上的圆角处理，不会勾刮衣物面料。设计过程中特意将传动齿轮的模数选在0.5，齿厚2mm，采用POM材质加工，既保证了传动过程中的静音效果，又具备足够的耐磨性能，按照每天使用5分钟计算，齿轮组的使用寿命可以达到3000小时以上，完全覆盖这类应急产品的全生命周期使用需求。

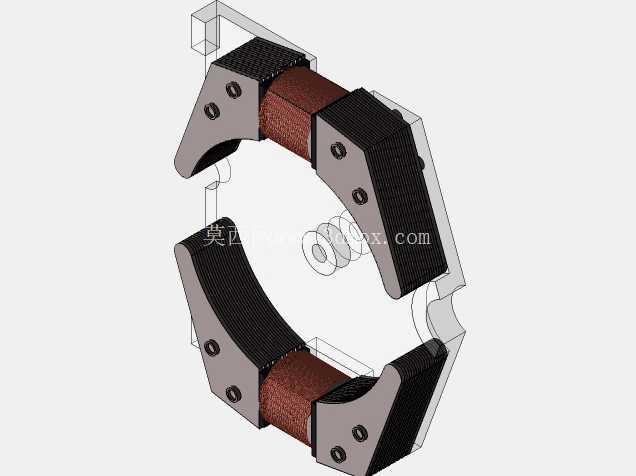

　　发电机部分采用径向充磁的永磁转子，定子线圈采用0.1mm的漆包线绕制，内阻控制在30欧姆左右，匹配手摇输入的转速区间，输出电压稳定在3.2V-3.6V之间，刚好匹配小功率LED灯珠的额定工作电压，不需要额外的降压或升压电路，减少了电路故障点。壳体的装配采用超声波焊接工艺，上下壳合模后沿着接缝处做一圈焊接筋，焊接完成后接缝处的防水等级可以达到IPX4，日常雨天使用或者意外泼溅水都不会导致内部电路短路，同时焊接后的壳体整体强度更高，从1.5米高度自由落体到水泥地面时，不会出现壳体开裂、内部齿轮错位的问题。

　　作为兼具实用功能与科普属性的机械结构，它的所有传动部件都没有做隐藏式设计，透过半透明外壳可以清晰看到齿轮啮合、转子转动的全过程，在中小学科学课、机械基础入门教学中，可以作为能量转换、齿轮传动的直观演示教具，学生可以直接观察到机械能转化为电能、电能转化为光能的完整过程，比纯理论讲解的接受度更高。在实际户外作业场景中，比如野外管线巡检、山区应急救援、停电应急处置时，不需要担心电池耗尽的问题，只要人员能够正常活动，就可以持续获得照明输出，相比传统手电它的存放周期更长，不需要定期检查电池状态、更换过期电池，作为应急包标配物品时的维护成本几乎为零。结构设计时还特意在摇柄的转轴处加了一个黄铜材质的轴套，避免塑料转轴长期转动磨损后出现摇柄晃量过大的问题，摇柄收起时可以完全贴合壳体侧面的凹槽，不会突出壳体表面，放在口袋里不会出现误展开勾挂东西的情况。灯头部分的透镜采用PC材质，表面做了硬化处理，日常擦拭或者轻微摩擦不会留下划痕，保证光线透过率不会因为长期使用而下降。
