内孔珩磨加工用DH-70孔加工磨头结构

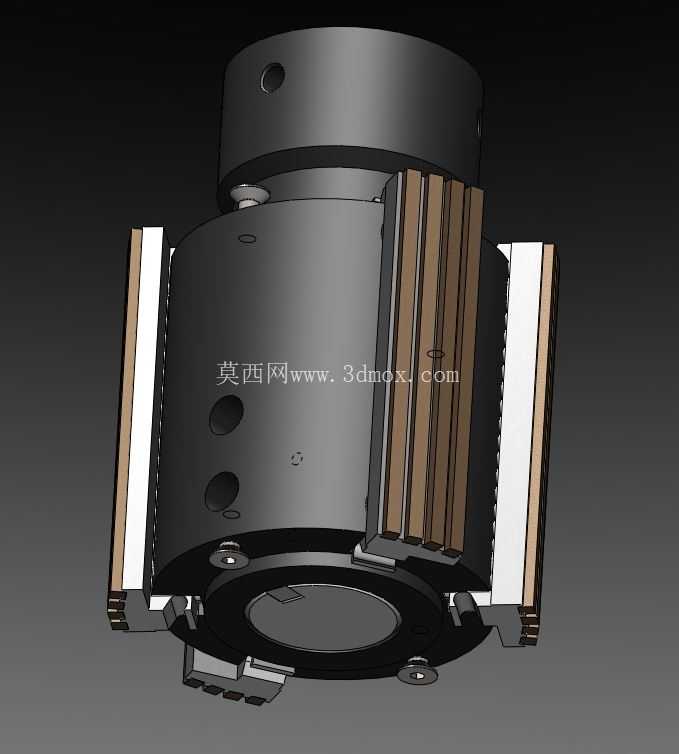

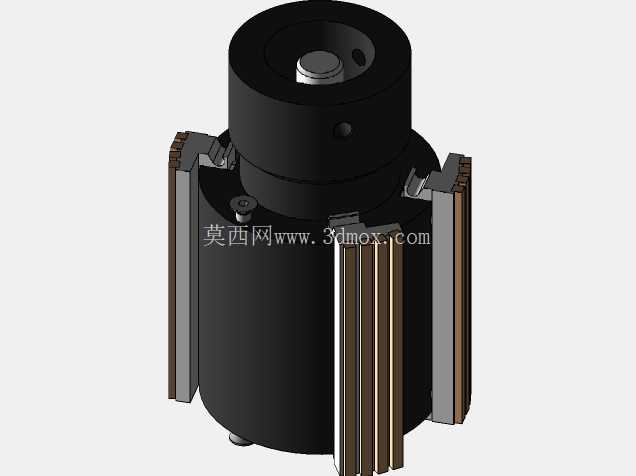

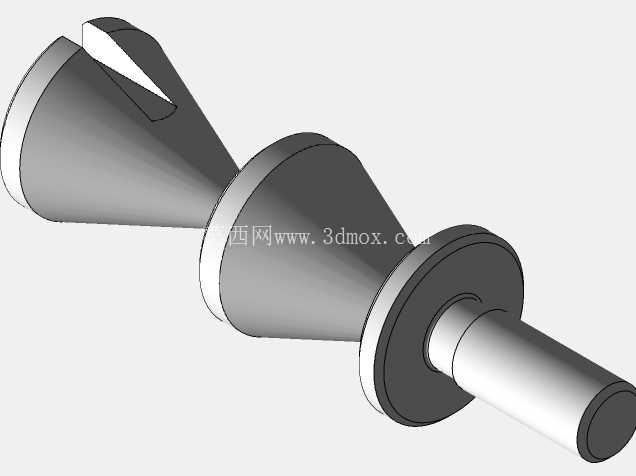

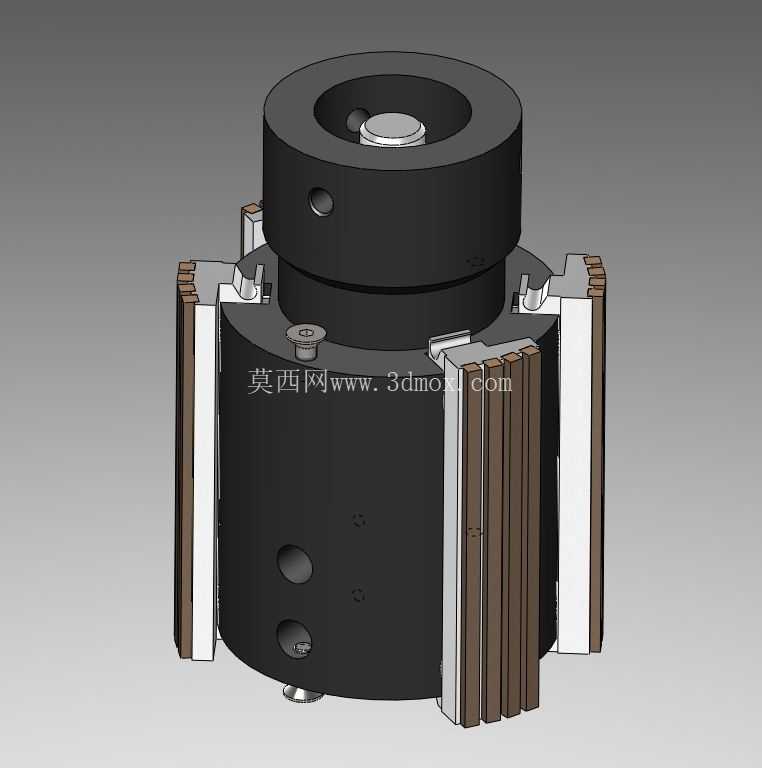

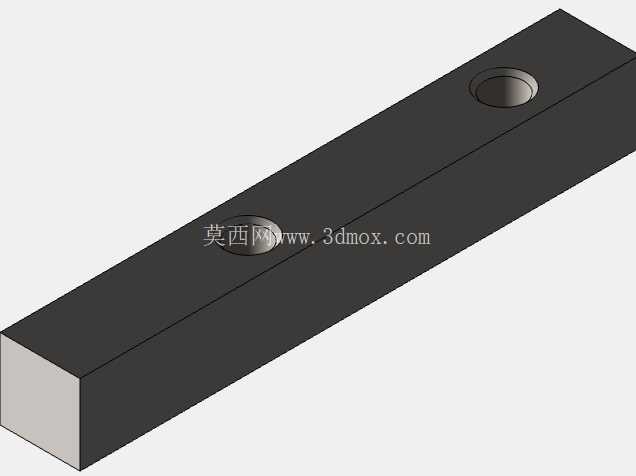

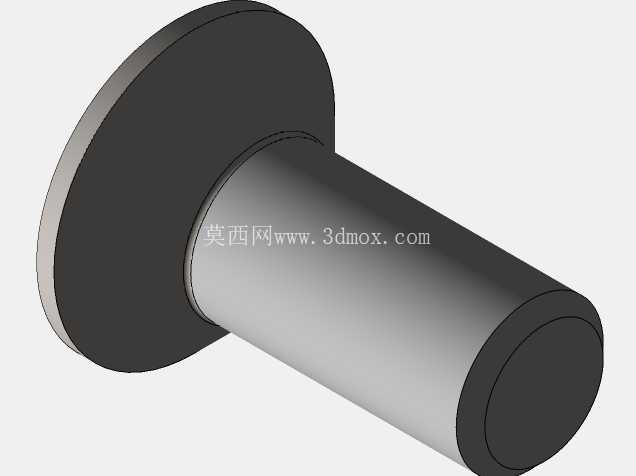

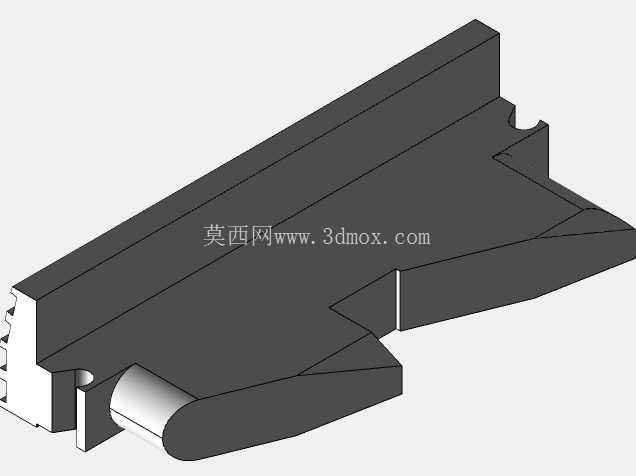

　　这款孔加工磨头主要面向内孔精加工场景，在液压阀块孔、发动机缸体缸套孔、精密轴承内圈安装孔、液压油缸内壁等需要达到IT6-IT7级尺寸精度、Ra0.2以下表面粗糙度的加工工序中使用，可适配立式珩磨机、加工中心改装珩磨工位，也可装在车床刀架上完成回转类零件的内孔光整加工，替代传统手工研磨工序，大幅降低精加工环节的人工成本与质量波动。从结构设计逻辑来看，磨头采用周向均匀分布的多组磨条涨开结构，核心的涨芯采用锥面配合设计，当顶部施加轴向进给推力时，锥面会同步推动周向的磨条座沿径向向外均匀位移，保证所有磨条的切削量一致，避免内孔加工出现锥度、椭圆度超差的问题；磨条采用粘接加机械压块的双重固定方式，磨条磨损后可单独拆卸更换，无需整体报废磨头主体，降低长期使用的耗材成本。

　　磨头主体采用调质40Cr材质加工，整体做发黑防锈处理，表面的两个径向油孔用于接入珩磨切削液，加工过程中切削液会通过主体内部的流道直接喷射到磨条与工件内壁的接触区域，及时带走磨削产生的金属碎屑与磨削热，避免磨条堵塞、工件内壁出现烧伤退火的问题。磨头底部的定位轴颈与机床主轴连接采用H7/h6间隙配合，搭配端面的传动销传递扭矩，安装时无需复杂找正，只要将定位轴颈插入主轴连接孔、锁紧端面螺钉即可完成装夹，重复安装定位精度可控制在0.01mm以内，减少换产调整的辅助时间。

　　磨头的最大涨开直径为70mm，收缩状态下的最小通过直径为65mm，可加工的内孔深度范围为30mm至120mm，整体轴向总长度为145mm，最大外径处尺寸为82mm，安装时需要确认机床主轴的内孔连接尺寸不小于20mm，主轴端面到工件加工端面的最小安全距离不小于160mm，避免加工过程中出现干涉碰撞。周向分布的磨条采用树脂结合剂金刚石油石，粒度可根据加工需求选择W20至W3.5的不同规格，粗珩时选用较粗粒度快速去除前序铰孔或镗孔留下的加工余量，精珩时换用细粒度磨条达到最终的表面粗糙度要求；磨条座与主体之间采用矩形导轨导向，配合间隙控制在0.005mm以内，涨开过程中无卡滞、无偏摆，保证加工出的内孔圆柱度可稳定控制在0.008mm以内。

　　磨头顶部的调节螺钉用于设定初始涨开压力，加工过程中可通过机床的轴向进给量实时控制径向磨削压力，适配不同材质工件的加工需求：加工铸铁件时可适当提高磨削压力提升加工效率，加工淬硬钢、硬质合金等硬材质工件时降低磨削压力，避免磨条过快损耗、工件表面出现裂纹。磨头侧面的两个沉头螺钉用于限位磨条座的最大涨出行程，防止涨开量过大导致磨条与工件内壁刚性碰撞、造成磨条碎裂或工件内壁划伤，出厂时已按照70mm最大加工直径调整好限位位置，若需要加工更小直径的内孔，可通过调整限位螺钉的旋入深度限制最大涨开量，无需更换其他规格磨头即可覆盖65mm至70mm区间内的内孔精加工需求。在实际批量加工场景中，这款磨头的单只磨条可连续加工80至120件铸铁件内孔，尺寸磨损补偿可通过顶部调节螺钉实时调整，无需拆卸磨头即可在线补偿磨耗，适配自动化生产线的连续加工节拍；磨头主体的所有连接螺钉均采用内六角圆柱头螺钉，日常维护时只用标准内六角扳手即可完成拆装，无需专用工具，降低现场设备维护的门槛。
