手动圆钢渐进式切断工装结构设计

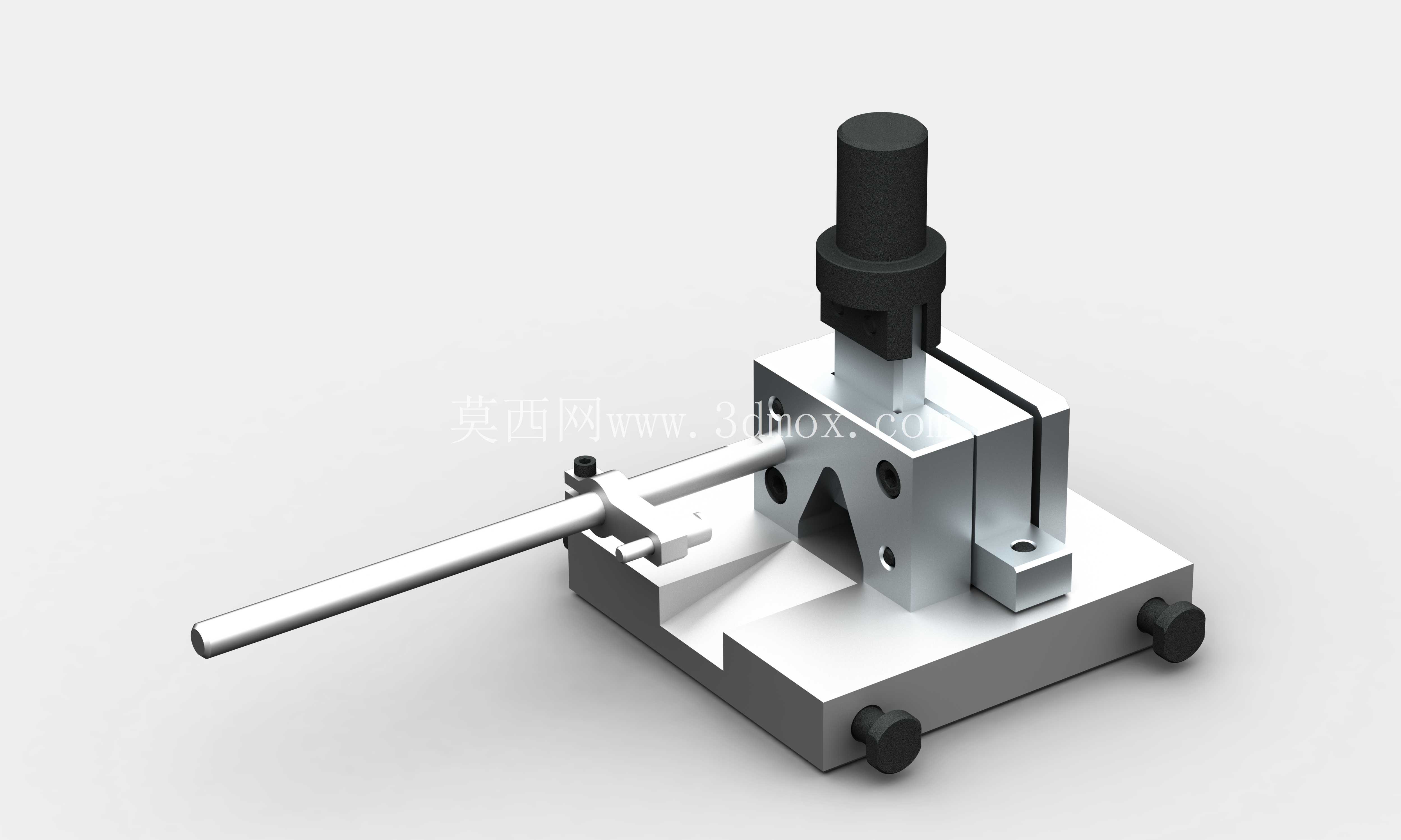

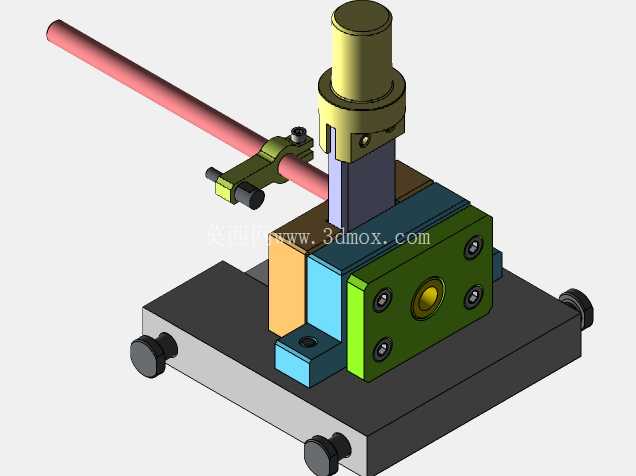

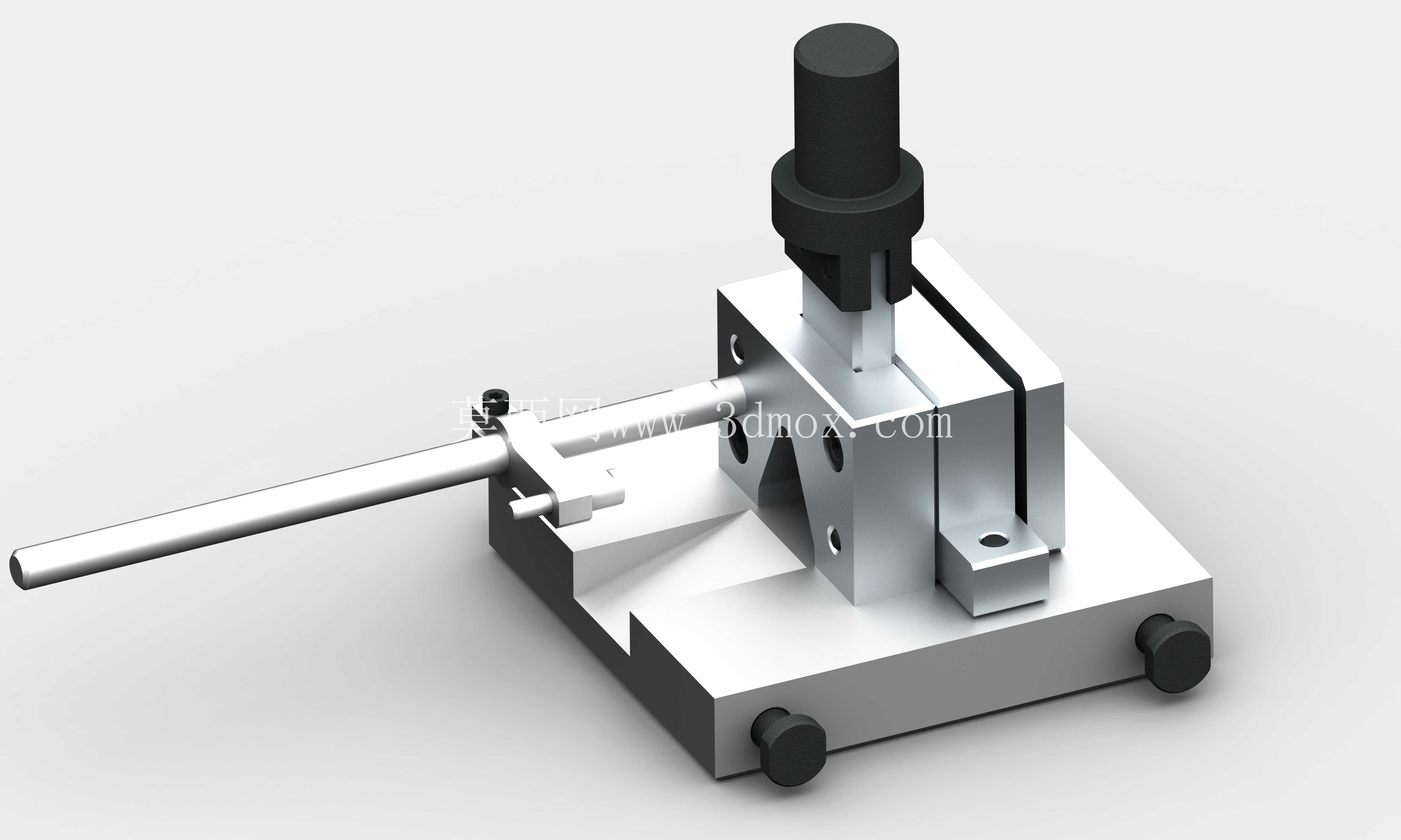

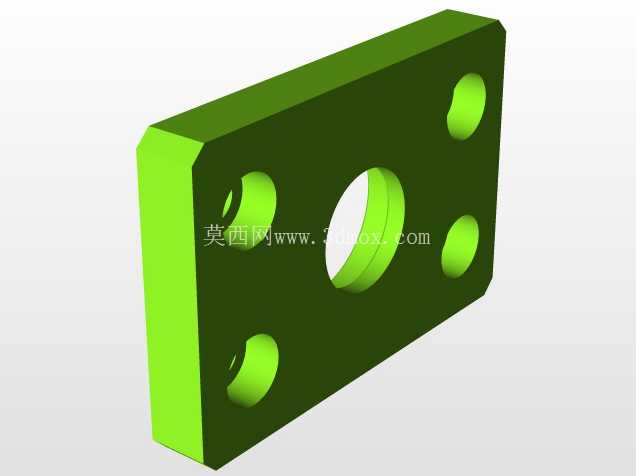

　　在小批量五金加工、维修车间的现场作业场景里，大直径圆钢、小规格金属棒材的定长切断一直是高频但又难以适配大型设备的工序——常规砂轮切割机存在切口毛刺大、耗材损耗快的问题，锯床则受场地、电源限制无法灵活移动，这款手动切断工装正是针对这类零散裁切需求设计的离线作业装置。整套装置以方形底板作为安装基准，底板四角设置可调支撑脚，可直接放置在钳工台、焊接工作台甚至地面平整的作业现场，不需要额外打膨胀螺栓固定，支撑脚的螺纹调节结构能快速找平底座，避免裁切过程中工装倾斜导致切口歪斜。

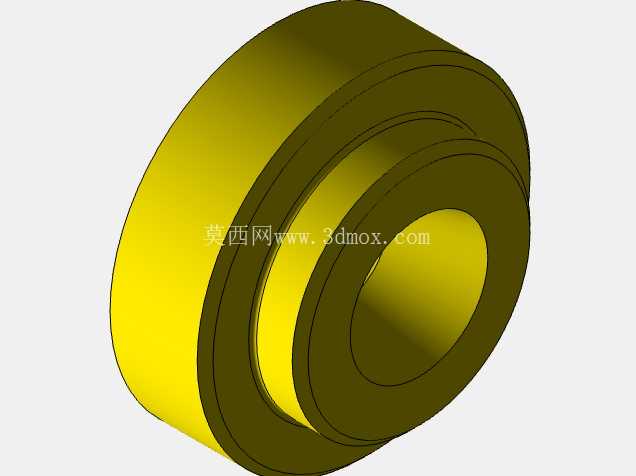

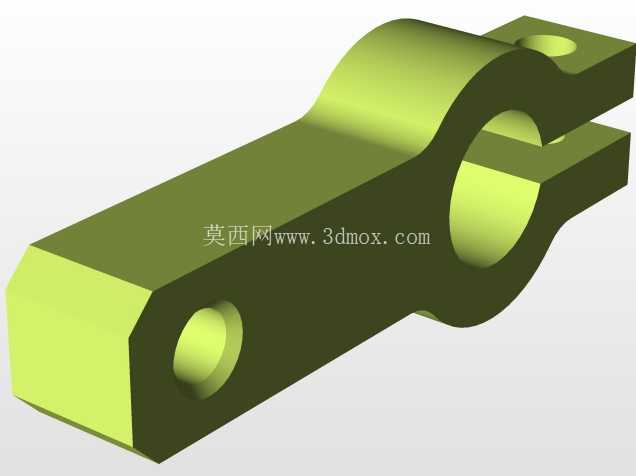

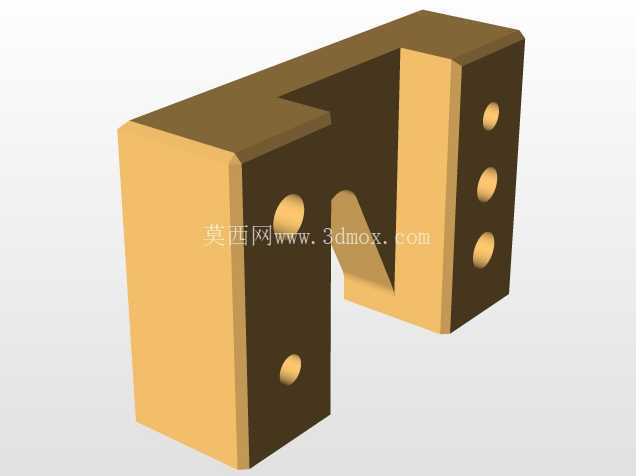

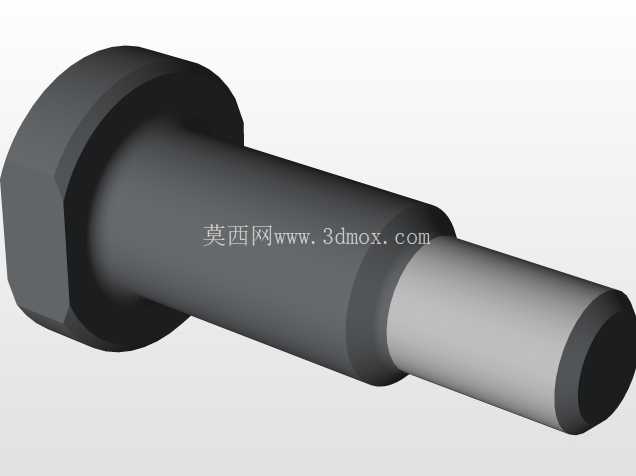

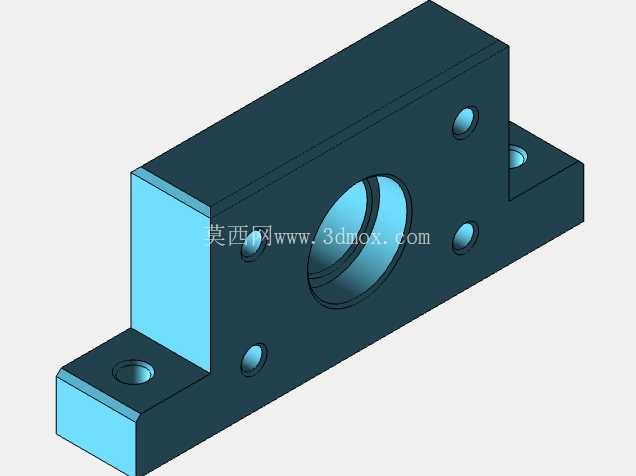

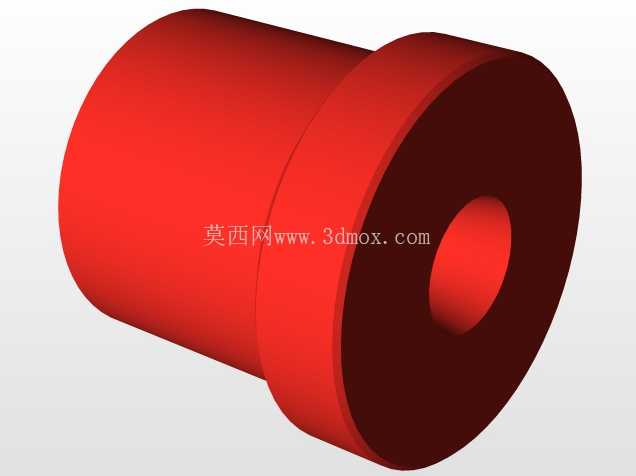

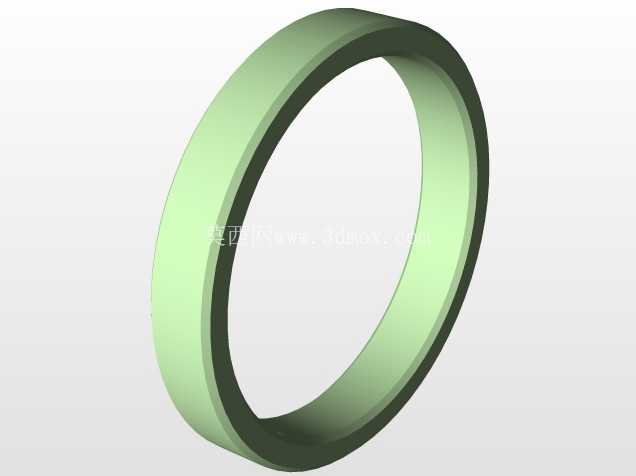

　　核心裁切执行部分采用垂直压切配合侧推定位的结构，顶部的黑色柱状压头是手动施力的输入端，可适配手动压杆、小型液压顶的连接接口，压头下方的V型定位槽直接加工在立式基座上，槽口的角度经过反复校核，能适配直径6mm到25mm区间的圆钢、方钢以及厚度3mm以内的金属板材，放料时不需要额外更换夹具，直接将待切工件推入V型槽抵到侧定位块即可完成装夹。侧方伸出的长操作杆是定位锁紧机构的操控端，杆身通过滑动轴承与基座连接，扳动操作杆时，前端的楔形压块会同步顶紧工件侧面，配合V型槽的两个支撑面形成三点定位，完全限制工件在裁切过程中的窜动，避免切口出现台阶、偏斜的问题，长力臂的设计让操作人员只需要施加很小的力就能锁紧大直径工件，长时间作业也不容易产生疲劳。

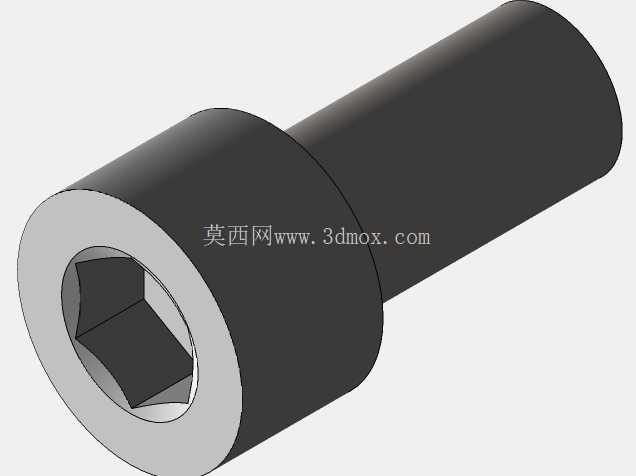

　　裁切动刀采用镶嵌式结构安装在压头下端，刀刃为渐进式斜口设计，裁切时刀刃从工件一侧逐步切入，相比平口刀能降低近40%的裁切阻力，不需要很大的下压力就能切断普通碳素钢棒料，动刀通过两个内六角螺钉固定，刀刃磨损后可以快速拆下修磨或者更换，不需要拆解整个工装主体，日常维护十分便捷。基座上还预留了排屑缺口，裁切产生的铁屑会直接从缺口落到下方，不会堆积在定位槽内影响后续装夹精度，底座上的两个安装孔位可以根据作业需求加装固定压板，在需要大批量裁切同规格工件时，可将工装锁紧在工作台面上，进一步提升作业稳定性。设计过程中特意规避了复杂的传动结构，整套装置没有齿轮、弹簧这类易损耗的小零件，所有受力部件都采用45号钢调质处理，关键受力面做了淬火加硬，硬度达到HRC45-50，能承受反复裁切的冲击载荷，正常使用场景下使用寿命能达到数万次裁切。在安装边界上，整套工装的横向最大尺寸不超过400mm，纵向尺寸控制在200mm以内，压头抬升到最高位置时总高度不到300mm，占用的操作空间很小，甚至可以放在工具柜里收纳，适合流动维修、野外作业、小作坊生产这类没有固定大型裁切设备的场景。

　　实际使用时，操作人员只需要将待切工件推入定位槽，扳动侧方操作杆锁紧工件，向下按压顶部压头就能完成切断，整个过程不需要接电，也不需要复杂的操作培训，新入职的作业人员看一遍演示就能独立操作，切口的平整度能达到普通锯切的水平，后续只需要简单打磨就能直接用于焊接、装配工序，相比传统的手工锯切能提升近5倍的作业效率，同时也避免了砂轮切割产生的大量粉尘、火花，作业安全性更高。在处理小批量异形件、短料头裁切的时候，这款工装的灵活性优势更加明显，不需要调整锯床的装夹、定位，几秒钟就能完成一件工件的装夹裁切，对于维修车间日常的下料作业来说，能大幅减少等待大型设备的时间，提升整体的作业响应速度。
