手动圆钢切断工装夹具结构设计

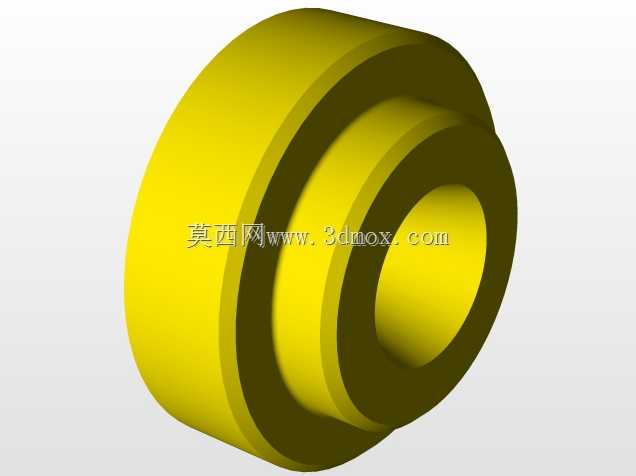

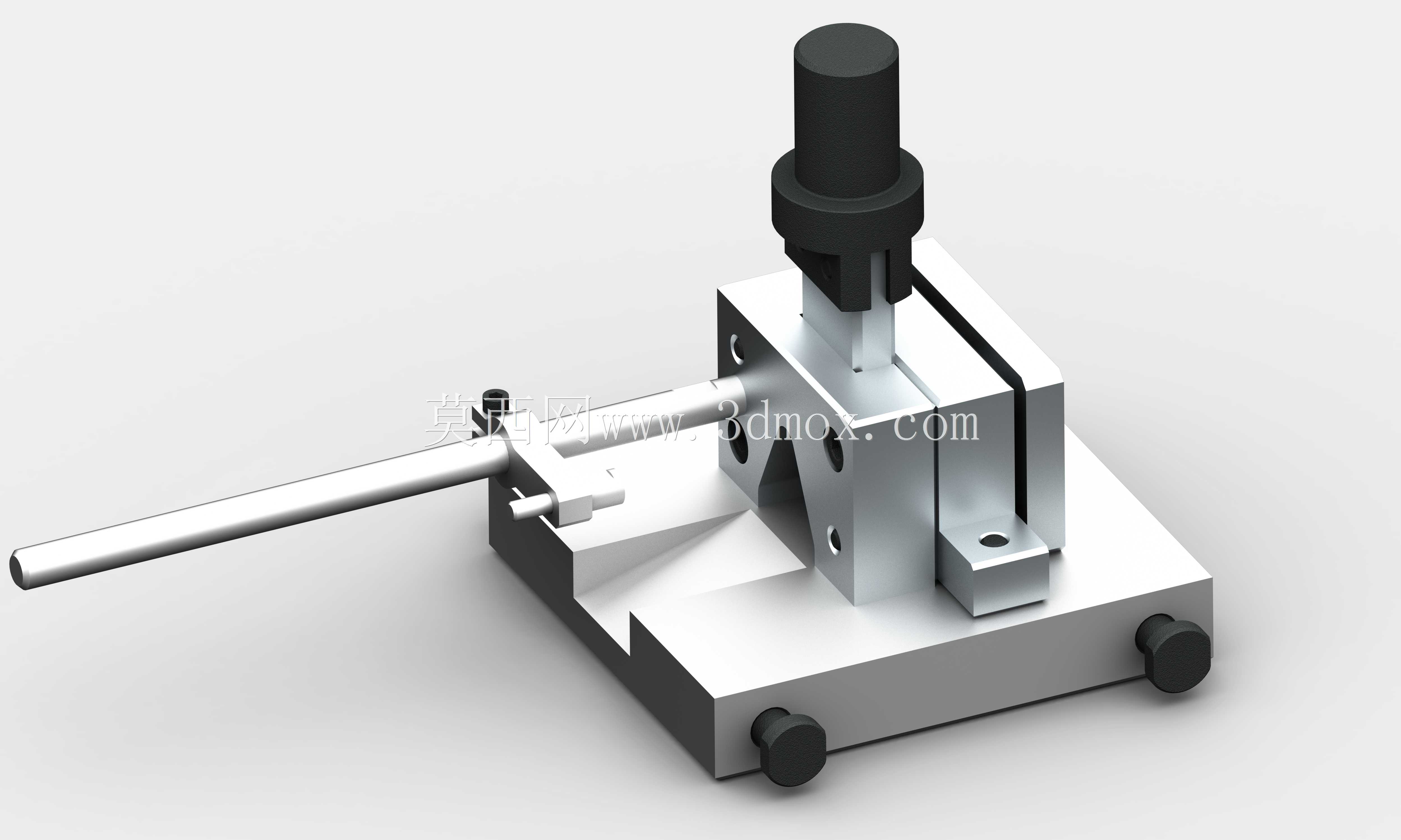

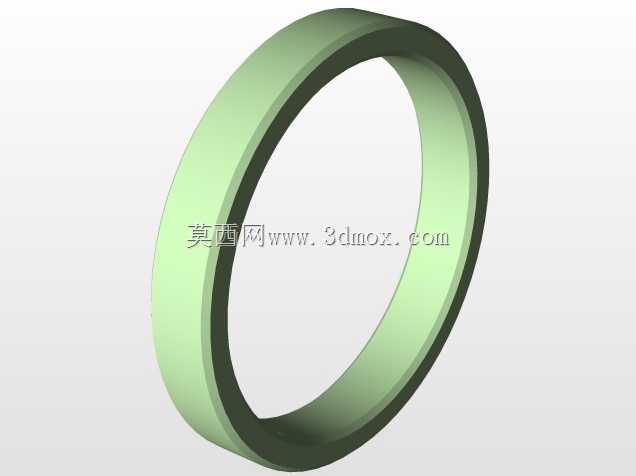

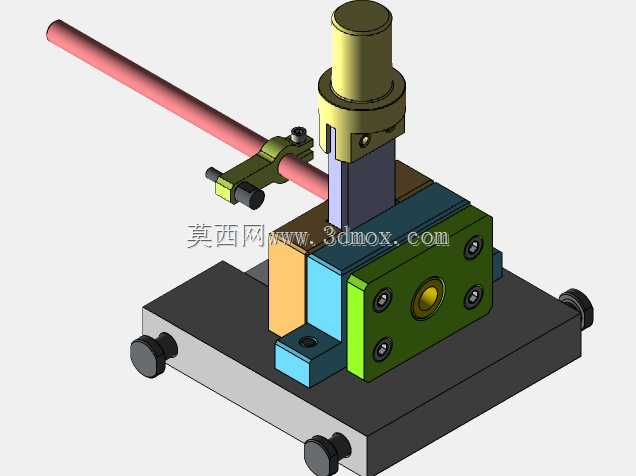

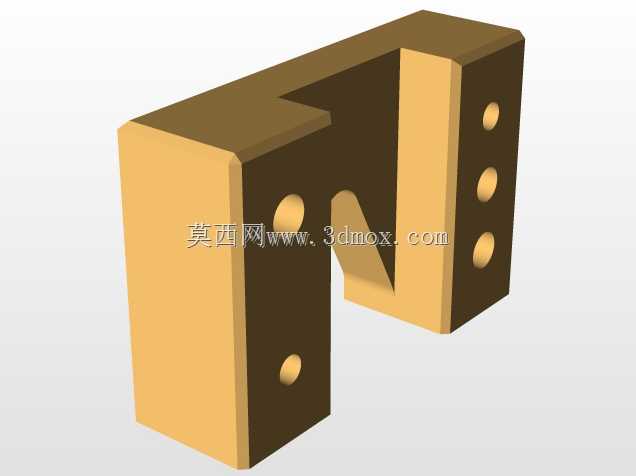

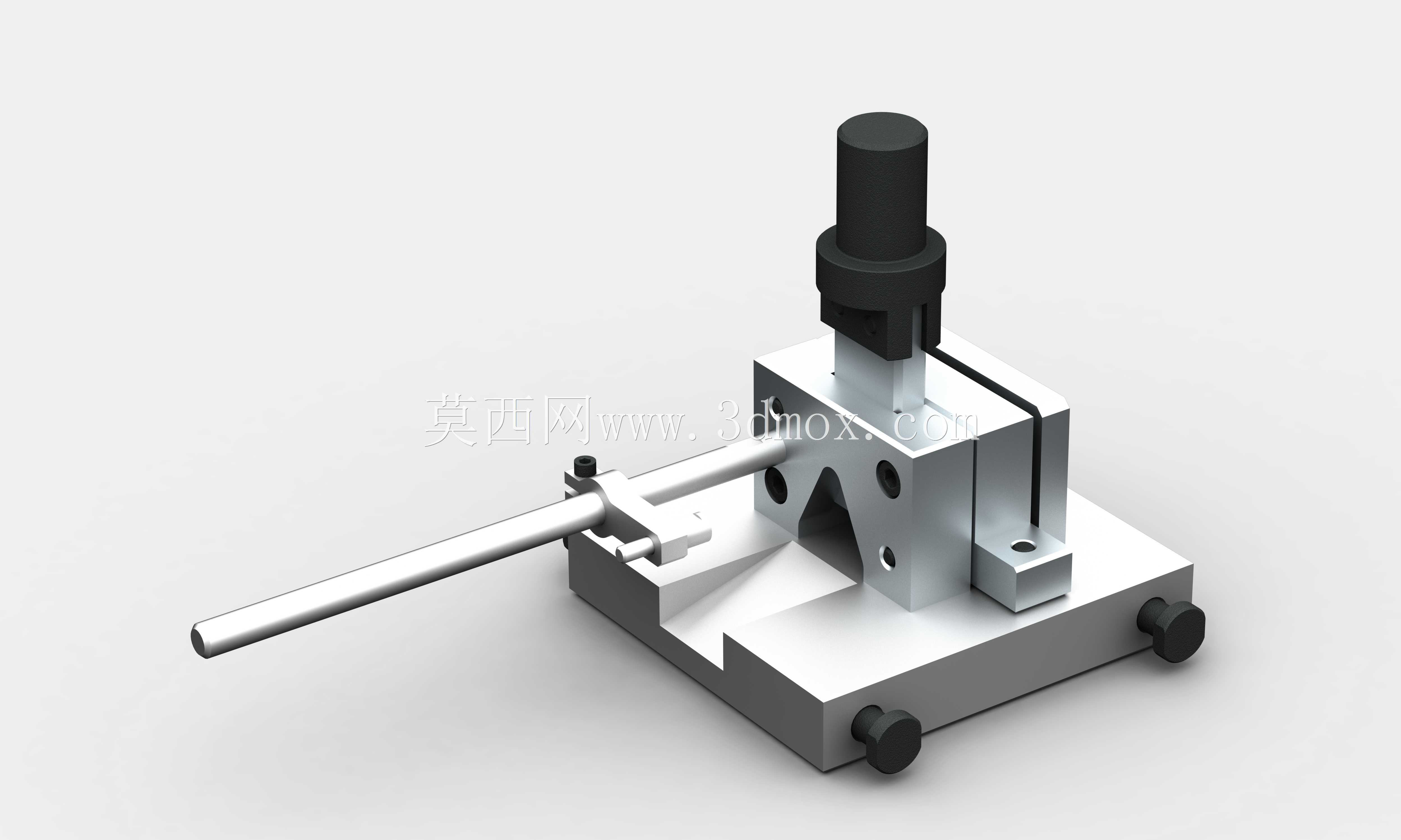

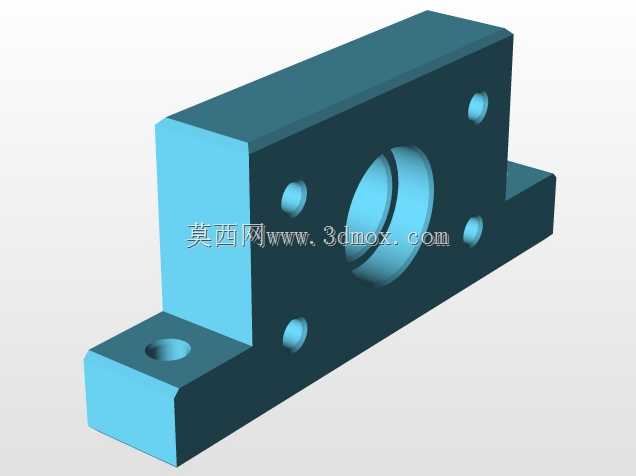

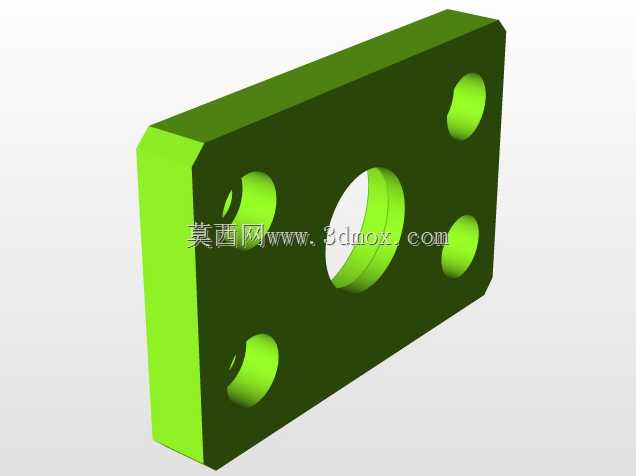

　　这款手动圆钢切断工装，主要面向小型五金加工、维修工位的小批量圆钢棒料定长切断场景，适配直径范围在6mm以内的圆钢、细棒料裁切需求，无需外接动力源，纯手动操作即可完成切断动作，适合零散下料、现场修配类作业使用，相比大型砂轮切割机、锯床，占用工位面积极小，操作无飞溅风险，对作业环境要求低。从结构布局来看，整套工装采用卧式基座搭配垂直冲压裁切单元的组合形式，底部为整块铣削加工的钢制基座，基座底部设置三个可调式支撑脚，可在不平整的工作台面快速调平，保证裁切过程中工装无晃动、无位移，基座整体长宽尺寸控制在200mm*150mm范围内，垂直裁切单元的最高点距离基座安装面高度为180mm，安装时仅需通过基座预留的两个沉头孔即可固定在工作台面上，

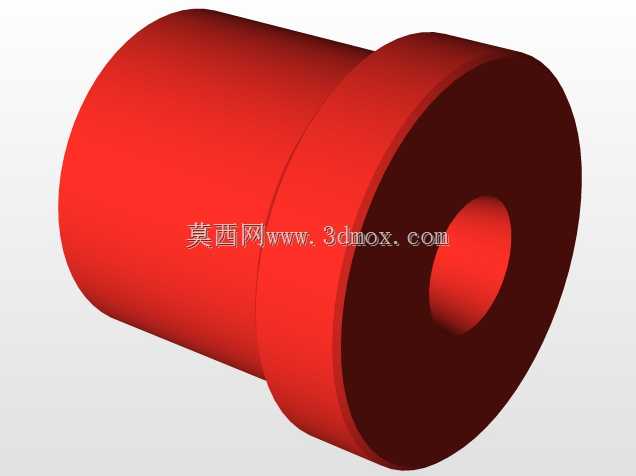

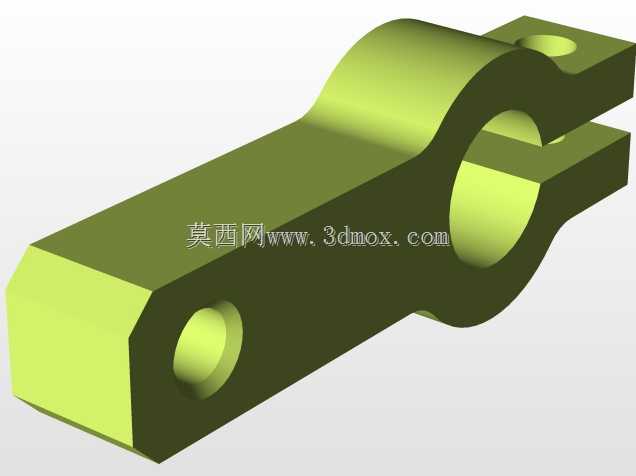

　　无需复杂的地基或安装支架，适配多数常规钳工台、维修工作台的安装边界。操作端的长手柄采用杠杆增力结构，手柄长度设置为220mm，操作人员仅需施加较小的手部推力，即可通过内部的斜楔增力结构将力传递至垂直裁切动模，动模与定模之间采用精密滑配间隙控制，单边间隙控制在0.02mm以内，保证圆钢切断面无明显毛刺、塌边，裁切后棒料端面平整度满足后续车削、套丝等工序的基准要求，无需额外进行端面打磨处理。定模位置设置可调节的定位挡块，挡块通过基座上的T型槽进行位置调整，可实现10mm-100mm范围内的定长裁切，调整时仅需松开挡块锁紧螺丝，滑动挡块至对应刻度位置锁紧即可，无需反复测量棒料长度，大幅提升小批量定长下料的作业效率。

　　裁切动模的顶部设置复位弹簧，完成一次裁切动作松开手柄后，动模会自动回弹至初始位置，方便操作人员放入下一根待切棒料，整套动作循环仅需2-3秒即可完成，单人操作即可实现连续下料。从设计思路层面，这套工装优先考虑了手动操作的力传递效率，将杠杆支点位置进行了多轮优化，避免操作时出现力臂过短导致操作费力、力臂过长导致工装整体尺寸过大的问题，同时所有与棒料接触的裁切刃口部位均采用合金工具钢材质，淬火硬度达到HRC58-62，保证刃口的使用寿命，长期使用后仅需更换动模、定模镶件即可，无需更换整套工装，降低后期维护成本。基座上的棒料进料通道开设了排屑缺口，裁切产生的细小铁屑会直接从缺口掉落至工作台面，不会在模腔内堆积造成卡滞，

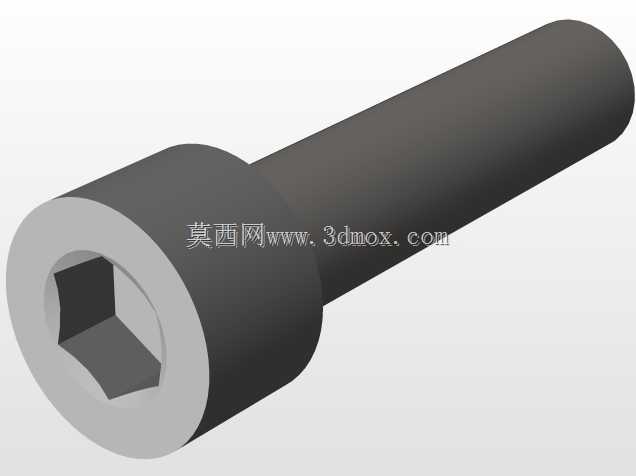

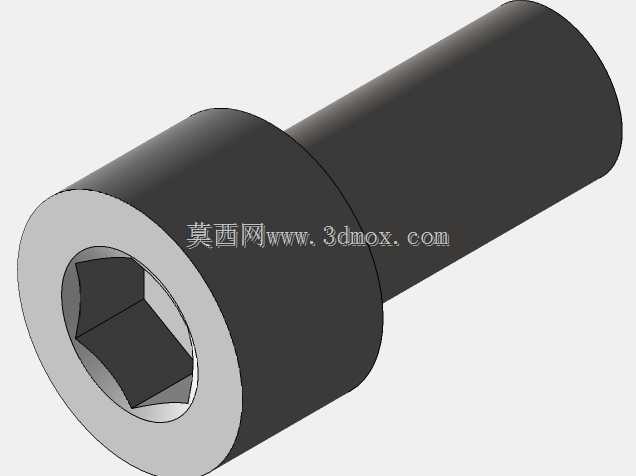

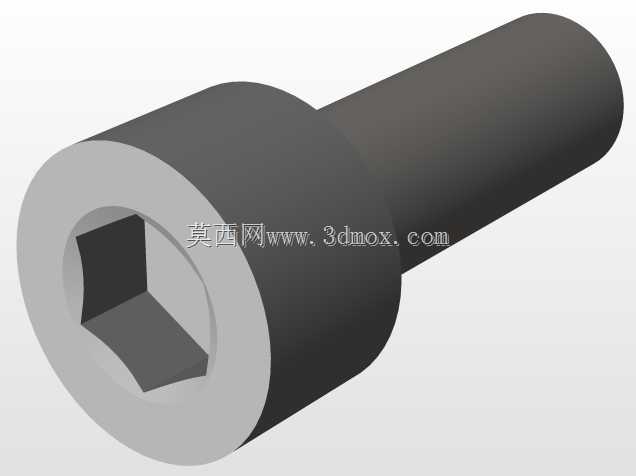

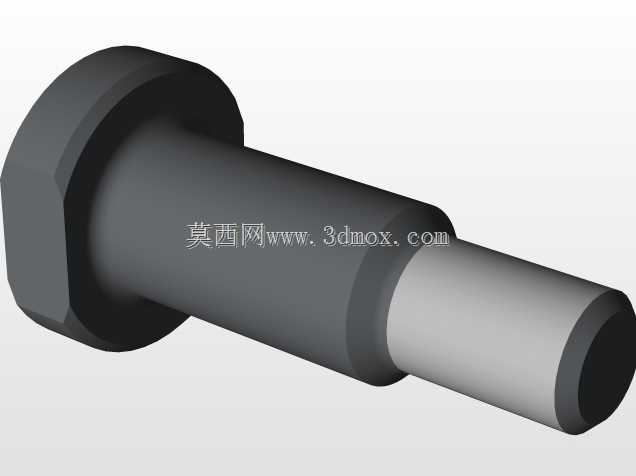

　　日常维护仅需定期在滑动配合面涂抹少量润滑脂即可，无复杂的保养要求。在实际应用场景中，这类小型手动切断工装常布置在钳工工位、模具维修区、五金加工散户的作业现场，针对小直径圆钢的短料裁切需求，替代传统的手锯、角磨机裁切方式，既避免了角磨机切割产生的火花、粉尘风险，也比手锯裁切的效率提升5倍以上，裁切后的端面质量更稳定。工装的垂直裁切单元与基座之间采用定位销+螺丝的组合连接方式，若需要裁切其他截面形状的小尺寸型材，仅需更换对应型腔的动定模镶件即可，无需改动基座与杠杆操作结构，具备一定的功能拓展性，可适配小直径方钢、扁钢的裁切需求，拓展了工装的适用范围。滑配部位的表面均做了发黑处理，具备基础的防锈能力，在常规车间环境下长期使用不会出现锈蚀卡滞的问题，支撑脚采用橡胶包胶结构，即使不通过螺丝固定在工作台面，轻载裁切时也不会出现工装滑移的情况，满足临时移动作业的使用需求。
