汽车车窗升降用辊齿轮传动组件结构

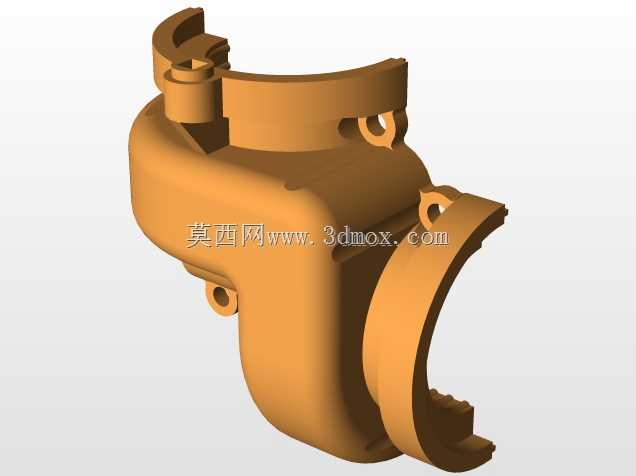

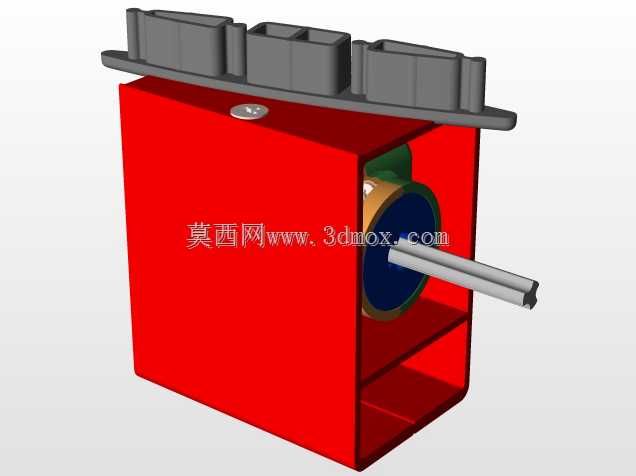

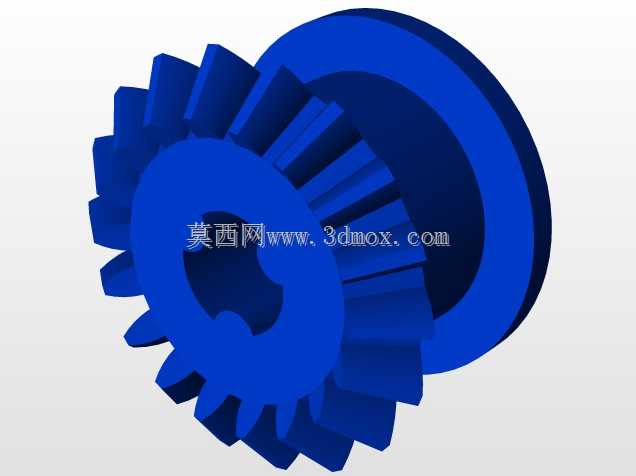

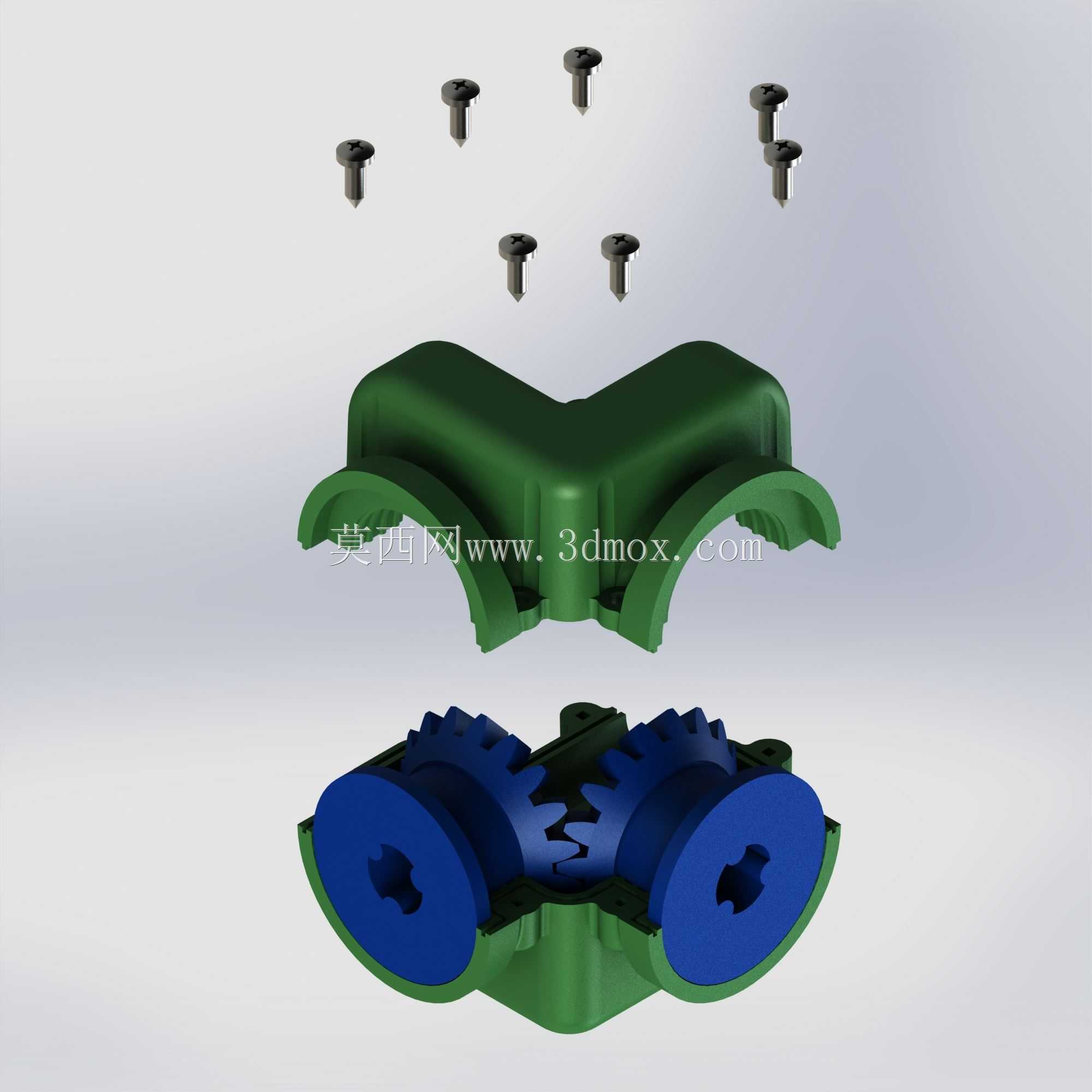

　　这套辊齿轮组件是汽车电动车窗升降机构里的核心传动执行部件，日常在车门内饰板的封闭腔体内工作，负责把升降电机输出的旋转扭矩，转化为车窗玻璃沿导槽上下移动的线性驱动力，整套结构直接决定车窗升降的平顺性、锁止可靠性以及长期使用的耐磨寿命。从结构设计逻辑来看，这套组件采用了对开式的包覆式外壳，上下两半壳体通过周边均布的8颗标准紧固件完成锁合，装配时可以先把内部的齿轮副预装到下半壳体的定位槽内，再扣合上半壳体完成整体封装，这种分体式结构既可以在生产装配环节快速完成齿轮啮合间隙的调校，也能在后期维护时不用破坏整体安装位就拆开检查内部齿面磨损情况。内部的两个辊齿轮采用了相互啮合的直齿圆柱齿轮结构，齿轮的中心轴孔做了带扁位的异形孔设计，和驱动轴、

　　从动轴装配时可以完全消除周向转动间隙，避免正反转切换时出现旷量异响，齿形参数经过匹配调校，啮合重合度控制在1.4以上，保证传动过程中至少有一对轮齿处于啮合状态，不会出现传动卡顿或者跳齿的问题。齿轮的辊面部分做了和车窗升降拉索匹配的圆弧槽型，拉索嵌在槽内随齿轮转动时，不会出现打滑或者脱出的情况，传动效率可以稳定保持在90%以上。外壳的边角位置做了圆滑的R角过渡，一方面是适配车门内部的钣金安装空间，避免和车门内的防撞梁、线束、音响喇叭等周边部件发生干涉，另一方面也能减少车辆行驶过程中振动带来的应力集中，避免壳体边角位置出现开裂。安装边界上，这套组件的整体外轮廓适配主流A级、B级乘用车的车门钣金预留安装位，

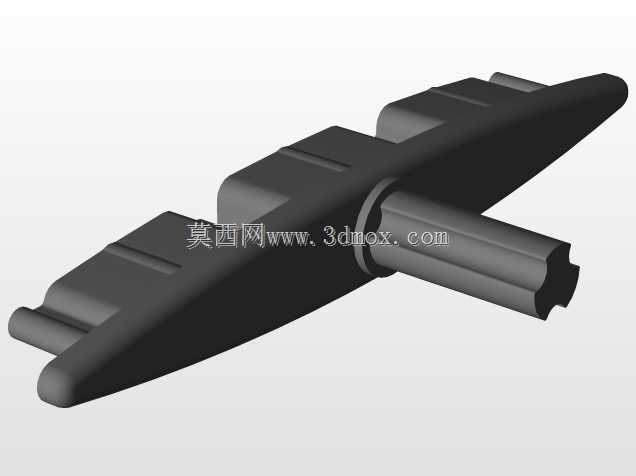

　　壳体两侧预留的安装支耳孔位和原车的固定螺柱位置完全匹配，装配时不需要额外做钣金修改，直接卡入定位后拧紧紧固件即可完成固定，整体安装公差控制在±0.2mm以内，保证齿轮副和驱动电机的输出轴保持良好的同轴度，不会出现偏磨问题。实际使用场景里，这套组件需要承受-40℃到85℃的环境温度变化，所以齿轮和壳体的材料选型都做了耐温耐候匹配，壳体采用增韧改性的注塑材料，低温下不会脆裂，高温下不会出现形变导致齿轮卡滞，齿轮部分采用耐磨自润滑材料，长期往复转动不需要额外添加润滑脂，也不会出现齿面过度磨损导致的升降旷量。设计过程中特意把齿轮的啮合间隙控制在合理范围，既不会因为间隙过小导致低温下零件收缩出现卡滞，

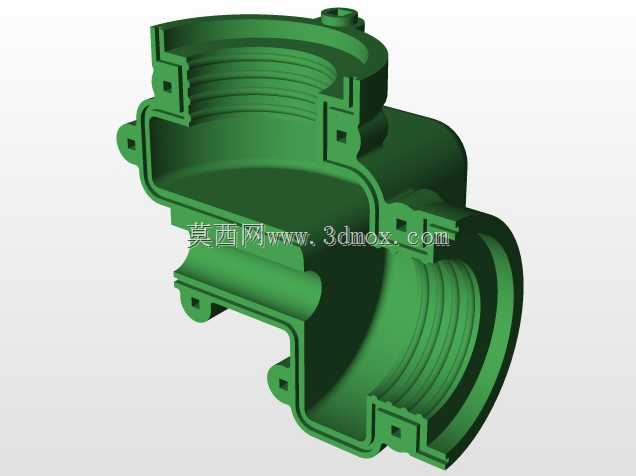

　　也不会因为间隙过大导致车窗升降到顶部或者底部时出现明显的撞击异响，同时齿轮副的传动比经过匹配，适配常规车窗升降电机的输出转速，可以把车窗的升降速度控制在每秒80-120mm的合理区间，既不会因为速度过快导致玻璃升到顶时撞击过大，也不会因为速度过慢影响使用体验。另外，对开式壳体的合模面做了凹凸止口设计，装配后可以完全阻挡车门内部的灰尘、水汽进入齿轮啮合腔，避免泥沙进入齿面导致齿轮磨损加快，也能防止冬季洗车后水汽进入腔内结冰导致齿轮冻住无法升降的问题。整套结构没有多余的冗余零件，所有部件都承担明确的功能，紧固件的数量和排布经过受力校核，在车辆长期行驶的振动工况下，不会出现紧固件松脱、壳体错位的问题，齿轮的齿根位置做了应力卸荷槽，反复正反转承受冲击载荷时，不会出现齿根断裂的失效问题。
