剪式螺旋起重支撑装置结构设计

在车辆应急维修、小型设备安装调平、轻型构件临时顶升的作业场景中，剪式螺旋千斤顶是应用频次极高的手动起重支撑工具，不同于液压类顶升设备存在的密封泄漏、低温环境性能衰减问题，纯机械螺纹传动的结构形式，能在-40℃到60℃的宽温域环境下保持稳定的承重锁止能力，不会出现负载自沉降的安全隐患，尤其适合户外无动力源的零散作业场景。

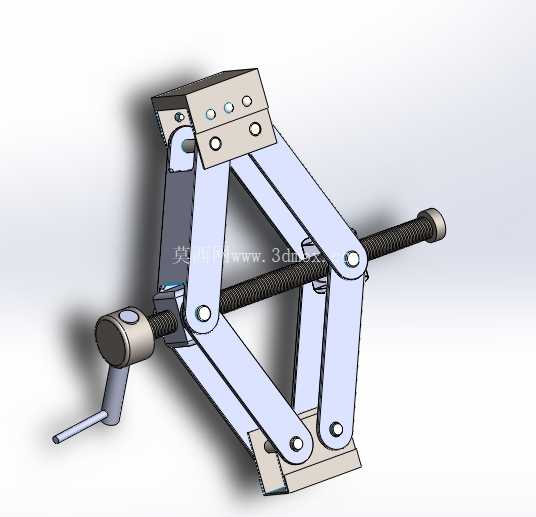

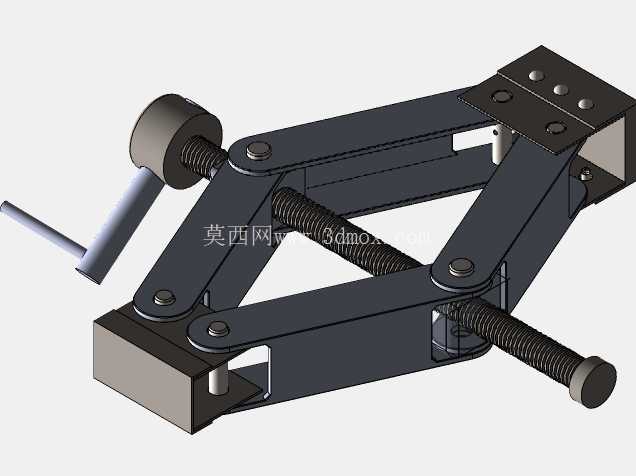

从结构功能逻辑来看，这套剪式螺旋顶升装置采用对称布置的交叉剪臂作为承重传力结构，两组剪臂通过中间的铰接销轴形成可开合的菱形连杆机构，剪臂上下端分别连接顶部承托板与底部支撑座，其中一端的上下铰接点为固定铰接，另一端为可沿滑槽滑动的活动铰接，贯穿活动铰接点的传动丝杠与剪臂上的传动螺母配合，当手动摇把带动丝杠转动时，两个活动铰接点会沿丝杠轴向同步靠近或远离，带动剪臂夹角变化，实现顶部承托板的垂直升降动作。丝杠采用梯形传动螺纹，牙型角30°，具备良好的对中性与传动效率，同时螺纹副的自锁特性可以保证在任意顶升高度下，无需额外锁止结构即可稳定承载额定负载，避免作业过程中突然回落的风险。

设计过程中首先需要明确承重边界，剪臂采用高强度冷轧钢板冲压成型，每片剪臂的铰接孔位都做了翻边强化处理，避免长期交变载荷下孔位出现椭圆变形，铰接销轴采用45号钢调质处理，表面做发黑防锈处理，销轴与剪臂孔之间采用间隙配合，保证转动灵活的同时控制径向窜动量不超过0.1mm，避免顶升过程中出现侧向晃动。顶部承托板表面设计有凸起的防滑筋条，接触被支撑物件时可以增大摩擦力，防止支撑过程中出现滑移，承托板与剪臂上端的连接采用铰接结构，允许承托板有±5°的角度自适应调整，当被支撑面存在小角度倾斜时，承托板可以自动贴合支撑面，避免局部应力集中导致的构件变形。底部支撑座采用加宽的平底结构，增大与地面的接触面积，降低对地压强，在松软地面作业时可以垫入木板进一步分散压力，避免支撑座下陷引发的安全问题。

从安装与使用边界来看，这套装置的收拢高度控制在100mm以内，可以轻松塞入车辆底盘下方、设备底座间隙等狭小空间，最大顶升高度可达350mm，满足多数家用轿车、SUV的轮胎更换顶升需求，也可用于小型生产设备安装时的水平度微调。摇把采用可拆卸式设计，收纳时可以将摇把取下，减少整体占用空间，摇把与丝杠输入端采用方榫连接，传递扭矩时不会出现打滑，摇把的握柄处套有绝缘防滑胶套，冬季户外操作时不会粘手，同时提升转动时的握持舒适度。传动丝杠的两端设置有限位挡圈，当活动铰接点移动到极限位置时，挡圈会抵住传动螺母，避免过度转动导致剪臂开合超出设计行程，出现结构脱开的问题。

在结构细节处理上，所有剪臂的边缘都做了圆角钝化处理，避免操作过程中划伤手部，所有铰接点都预留有润滑脂注油孔，定期注入锂基脂可以降低铰接处的摩擦阻力，减少零件磨损，延长整体使用寿命。丝杠表面做了镀锌防锈处理，长期存放不易生锈，保证螺纹传动始终顺畅，不会因为锈迹出现卡滞。整个装置没有复杂的液压管路、密封件，日常维护仅需要定期检查铰接销轴的磨损情况、丝杠螺纹的完好度即可，维护成本极低，即使在无专业维修条件的野外场景，也可以快速拆解更换易损零件。

不同于立式螺旋千斤顶的长行程结构，剪式结构的力臂放大效应更明显，相同输入扭矩下可以获得更大的顶升力，操作时更加省力，普通成年男性仅需要施加15N左右的摇把力，即可实现1吨额定负载的顶升作业，不需要额外的加长力臂。同时剪式结构的侧向稳定性更好，因为支撑点分布在矩形的四个角点，相比立式千斤顶的单点支撑，抗侧向倾覆能力提升40%以上，即使被支撑物件存在小幅度的水平位移，也不容易出现倾倒问题。在实际选型应用中，需要根据作业场景的最小插入间隙、最大顶升高度、额定负载三个核心参数匹配对应规格，这套结构的三维模型完整还原了所有零件的配合关系，包括剪臂的折弯角度、铰接点的位置公差、丝杠的螺纹参数、承托板的防滑结构，在进行衍生设计时，可以直接调整剪臂长度、丝杠直径来适配不同的负载与行程需求，也可以在顶部承托板加装V型块来适配圆柱形构件的支撑需求，拓展应用场景。
