剪式车载顶升支撑机械结构设计

项目分类:千斤顶 发布时间:2026-05-21 ID:1151980
  • 剪式车载顶升支撑机械结构设计
  • 剪式车载顶升支撑机械结构设计
  • 剪式车载顶升支撑机械结构设计
  • 剪式车载顶升支撑机械结构设计
  • 剪式车载顶升支撑机械结构设计
  • 剪式车载顶升支撑机械结构设计
  • 剪式车载顶升支撑机械结构设计
  • 剪式车载顶升支撑机械结构设计

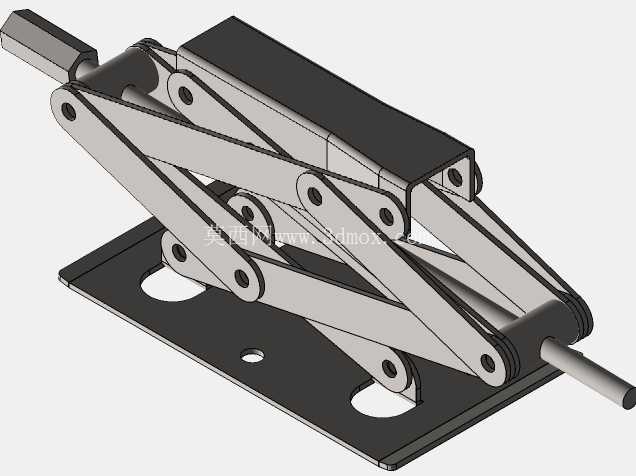

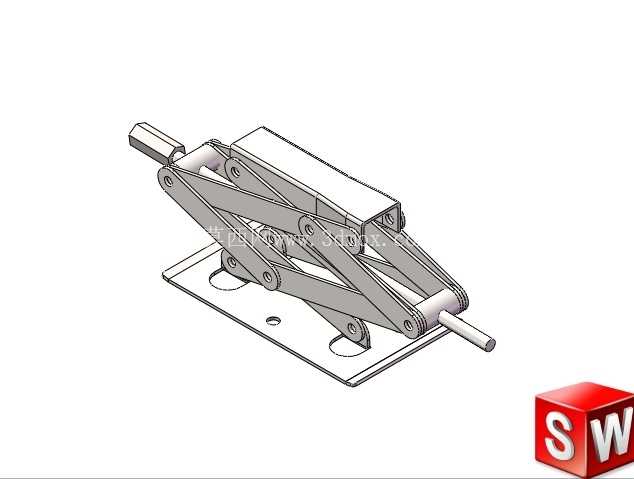

  在商用车维保、户外应急车辆抢修场景里,剪式顶升结构一直是小空间大承重需求下的优选方案,这套剪式顶升结构的设计,完全围绕车载场景的实际使用边界展开。从结构布局来看,整套机构采用多组交叉铰接臂作为力传递的核心载体,底部安装板预留了两个对称的固定孔位,可直接通过螺栓固定在车载配套的安装基座上,安装板的平面度公差控制在0.1mm以内,避免安装后出现铰接臂卡滞的问题。铰接臂之间采用销轴连接,销轴与臂身孔位采用间隙配合,配合间隙控制在0.02-0.05mm之间,既保证臂身转动时无卡顿,又不会因间隙过大出现承重时的侧向晃动。

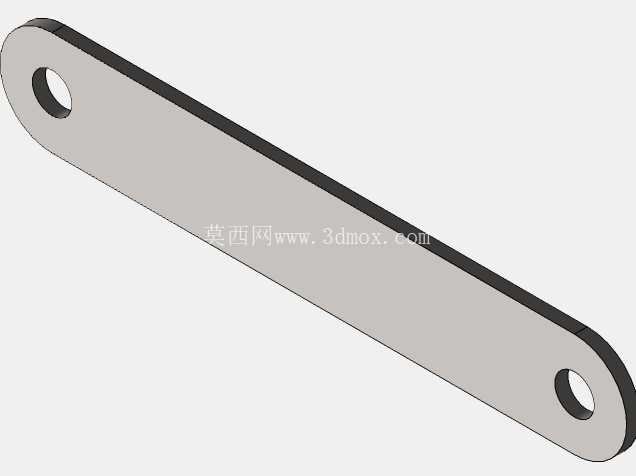

  驱动端采用外置的六角杆输入接口,可配套常规的棘轮扳手或者车载配套的摇柄进行操作,输入扭矩经过铰接臂的力臂放大后,可在顶端的支撑平台输出数吨级的顶升力,完全满足家用轿车、轻型商用车的单侧轮组顶升需求。设计过程中,铰接臂的板材厚度经过反复的受力仿真校核,在额定承重工况下,臂身的最大应力集中点出现在中间铰接孔的周边区域,应力值远低于所选钢材的屈服强度,同时在臂身的非受力区域做了局部的减重槽设计,在不降低结构强度的前提下,尽可能降低整套机构的自重,方便车载携带时不会占用过多的载重配额。

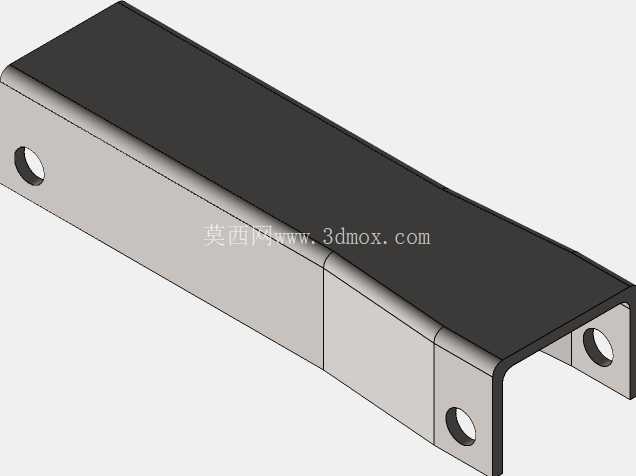

  顶端的支撑平台做了防滑的纹理处理,与车辆底盘的顶升接触位置可形成足够的摩擦力,避免顶升过程中出现支撑滑脱的风险,平台的边缘做了小角度的倒角处理,防止操作时剐蹭车辆底盘的防腐涂层。整套机构收拢状态下的整体高度控制在较低区间,可轻松放入车辆底盘的低位顶升点下方,无需额外垫高即可完成初始对位,完全适配家用轿车较低的底盘离地间隙。在实际使用场景中,这套结构除了常规的车辆换胎维保作业外,还可作为小型设备安装时的临时顶升支撑,在户外无电源的场景下,仅靠手动输入即可完成承重顶升作业,无需外接液压或者气动动力源,可靠性远高于依赖密封件的液压类顶升结构,不会因为长期存放出现密封件老化漏油失效的问题。

  铰接位置的销轴端部设计了防脱卡簧槽,装配完成后卡入标准卡簧即可避免销轴在反复转动过程中脱出,整套机构的所有铰接转动位置都预留了润滑脂注油通道,日常维护时仅需定期注入润滑脂,即可保证臂身转动顺畅,降低铰接位置的磨损速率,延长整体使用寿命。底部安装板的轮廓尺寸经过优化,在保证支撑稳定性的前提下,尽可能缩小横向占用空间,在地面不平整的户外场景下,仅需很小的平整硬质地面即可完成放置,不会因为支撑面不足出现顶升过程中的侧倾风险。驱动螺杆的螺距经过匹配设计,既保证摇动摇柄时的输入力处于普通人可轻松操作的区间,又不会因为螺距过大导致顶升行程过慢,在额定承重下,摇柄每转动一圈,顶升平台的上升行程控制在合理区间,可快速将车辆顶升至轮胎完全离地的作业高度。整套结构的所有外露金属件都做了电泳防锈处理,可适应车载存放时的潮湿、多尘环境,长期存放也不会出现锈蚀卡滞的问题,完全满足车载应急工具的可靠性要求。
