流体试验用渐扩式风洞结构设计

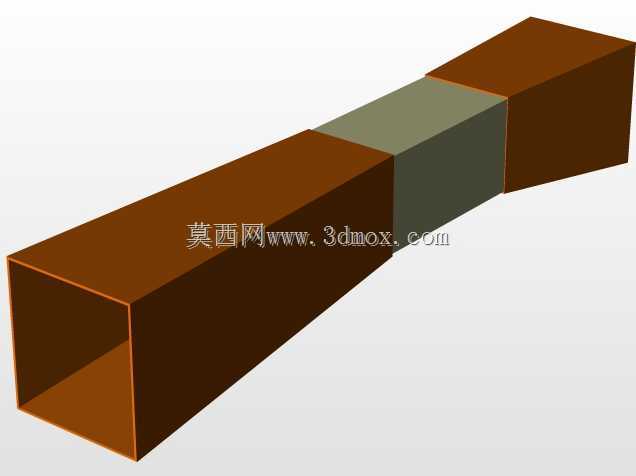

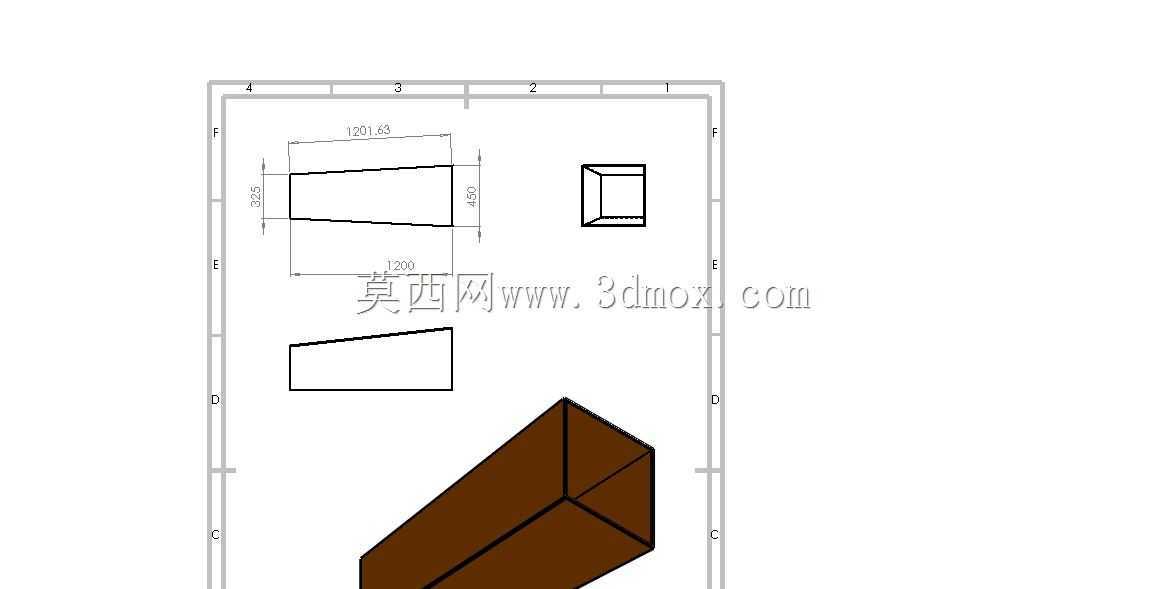

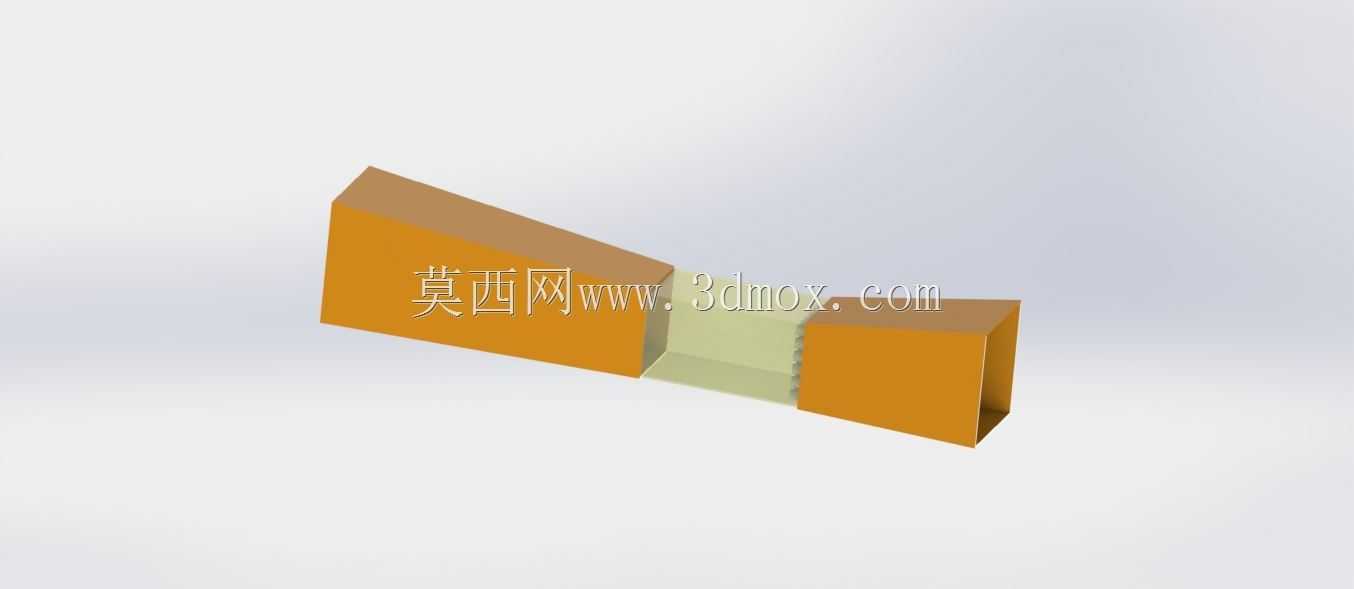

这款渐扩式风洞结构主要面向流体动力学试验场景搭建使用，在高校流体力学实验室、小型空气动力性能测试工位中，这类结构是完成基础流场观测、低速气流特性试验的核心流道载体。不同于大型跨音速风洞的复杂结构，该款风洞采用三段式拼接的流道设计，入口段为等径直筒结构，能够对接常规轴流风机的出风口，保证来流的初始均匀性，中间段为平滑过渡的渐扩腔体，通过控制扩散角度在合理范围内，避免气流在腔体内出现大面积边界层分离，降低流道内的涡流损耗，出口段同样采用等径直筒结构，能够对接试验段工装或者直接作为气流导出段使用。从结构设计逻辑来看，整个流道的壁面采用等厚度设计，过渡段的型线采用直线渐扩而非曲面成型，能够降低钣金加工或者3D打印制作的难度，拼接位置采用端面贴合的止口设计，不需要额外的密封件就能保证基础的气密性，满足低速气流试验的密封要求。在安装边界上，整个风洞结构的重心沿流道轴向分布，底部预留了通用的安装平面，可以直接固定在型材搭建的试验台架上，不需要额外设计复杂的支撑工装，入口和出口的端面尺寸匹配常规试验风机的出风口规格，能够和市面上多数小型低压风机直接对接，不需要额外制作变径转接件。实际使用过程中，这类风洞结构可以完成基础的管道流速分布测试、绕流模型阻力测试、小型构件的气流冲刷性能验证等试验内容，流道内部的平滑过渡设计能够保证试验段的气流湍流度控制在较低水平，满足基础教学试验和小型工程验证的精度要求。结构的分体式设计也方便后期对内部流道进行清洁，或者根据试验需求更换不同扩散角度的中间段，调整流道的扩压比，适配不同风速、不同流量的试验工况，不需要重新制作整个风洞结构，降低试验装置的改造成本。
