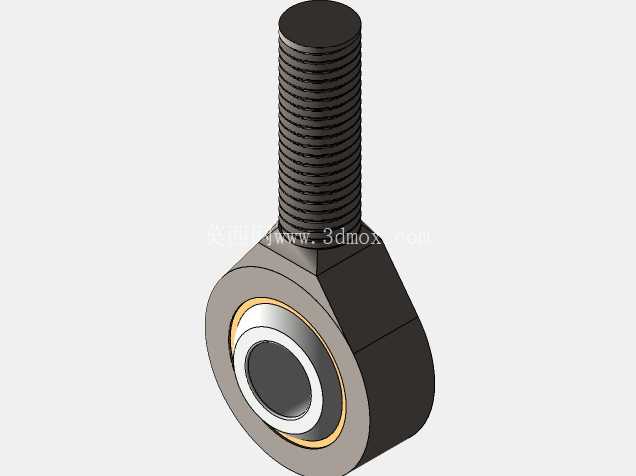

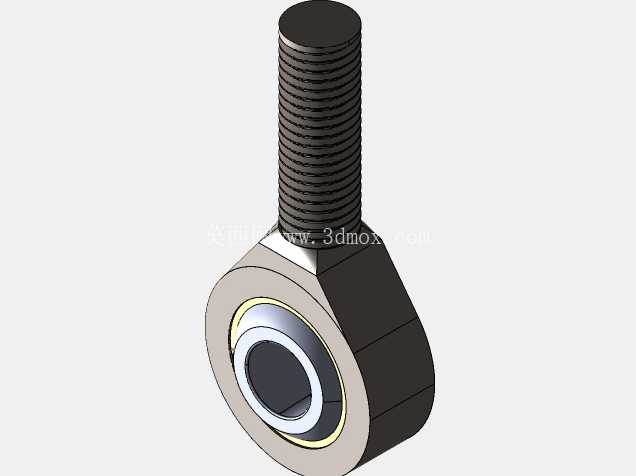

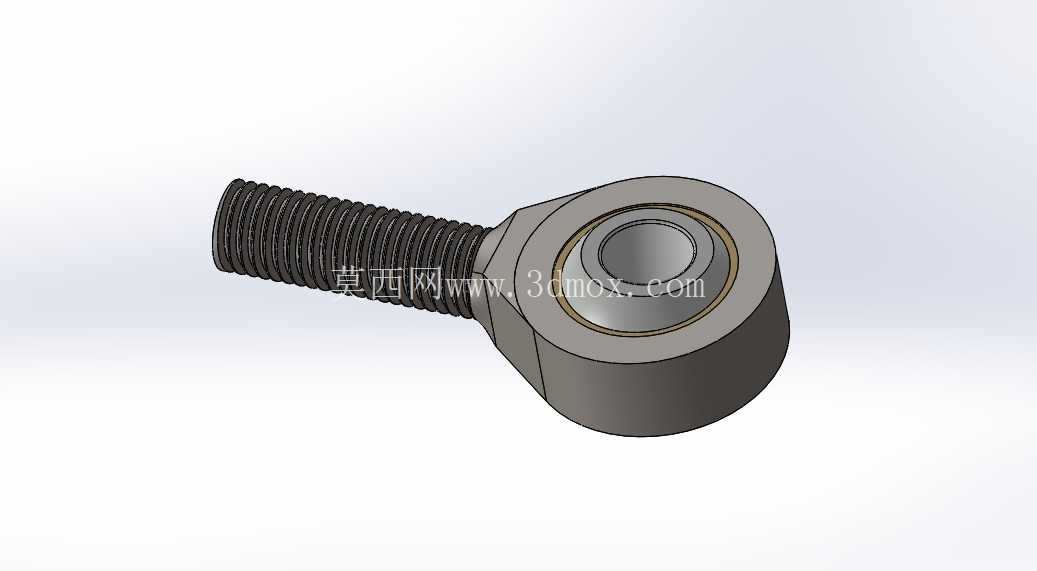

杆端关节轴承海姆接头三维结构

在商用车底盘改装、越野赛车悬架调校以及非标自动化设备的铰接工位设计中，这类带外螺纹杆端的关节接头是解决多自由度连接的核心零件，很多一线结构工程师习惯称其为杆端关节轴承或者海姆接头，它的核心作用是在两个存在相对摆动、小幅偏转的部件之间传递载荷，同时补偿安装面的角度偏差，避免硬连接带来的应力集中问题。

从实际使用场景来看，这类接头最常出现在汽车转向横拉杆、悬架控制臂的连接端，也会用在工程机械的操作连杆、自动化生产线的摆臂铰接点上——和普通的径向轴承不同，它不需要严格的同轴安装基准，内圈可以相对于外圈实现一定角度的倾斜转动，同时杆端的外螺纹可以直接拧入对应连杆的内螺纹孔，通过锁紧螺母就能调整连接长度，安装调试的灵活性远高于固定式铰接结构。

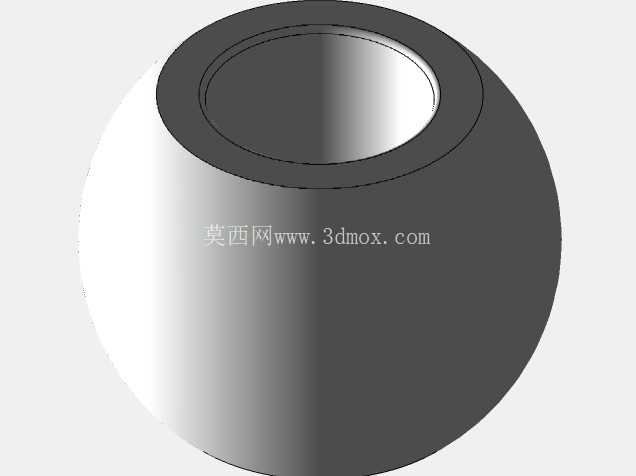

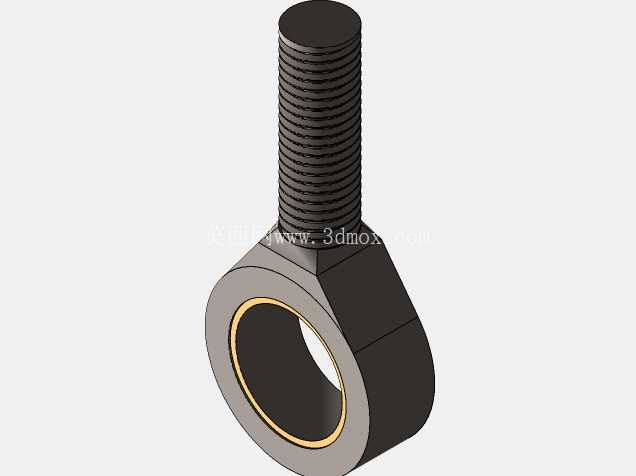

做三维建模的时候，首先要明确几个核心的安装边界参数：外螺纹段的公称直径、螺距以及有效旋合长度，这部分直接决定了接头和配套连杆的连接强度，建模时要注意螺纹收尾段的退刀结构，不能把螺纹直接画到杆身和头部的过渡位置，否则实际加工时会出现螺纹无法拧到底的问题。头部的环形外圈是承载主体，内部镶嵌的带内孔的内圈是和连接销轴配合的部分，内圈和外圈之间的滑动衬层要预留合理的配合间隙，这个间隙既不能太大导致连接松旷，也不能太小造成铰接转动卡滞，通常根据载荷等级不同，径向间隙控制在0.02-0.08mm区间比较合理。

外形设计上，杆身和头部的过渡位置要做足够大的圆角过渡，避免应力集中——很多早期失效的接头都是因为过渡圆角太小，在承受冲击载荷的时候从杆头衔接位置断裂。内圈的安装孔要做倒角处理，方便销轴穿入，同时孔的表面粗糙度要控制在合理范围，降低铰接转动时的磨损速度。外圈的外形通常做成扁方结构，方便安装时用扳手夹持拧紧，不会出现拧动时杆身跟转的问题。

从功能特性来说，这类接头可以同时承受径向载荷和一定的轴向载荷，相比普通的球头铰，它的连接刚度更高，间隙可调，适合对操控精度有要求的转向、悬架系统；相比固定铰支座，它不需要额外加工安装座，直接通过螺纹连接就能固定，大幅减少了周边零件的加工量。在做整机装配校核的时候，要重点模拟接头在极限摆动角度下的干涉情况：当悬架压缩到极限行程、转向打到最大角度时，接头的摆动角度不能超过产品允许的最大偏转角，否则会造成内圈卡滞、衬层异常磨损，甚至出现杆身和周边部件磕碰的问题。

建模过程中还要注意细节的还原：内圈和外圈之间的防尘密封结构虽然尺寸小，但直接决定了零件的使用寿命，野外作业的工程车辆用的接头还要在密封结构外侧增加防尘挡圈，避免泥沙进入摩擦副造成早期磨损。螺纹部分的建模如果是用于装配干涉检查，可以用简化的装饰螺纹线，如果是用于加工演示或者渲染，要准确还原牙型轮廓，注意螺纹大径、小径的尺寸差，避免和配套螺母出现装配干涉。

很多新手工程师在选型这类零件的时候容易忽略螺纹旋向的问题，实际应用中同一根拉杆的两端通常会采用一正一反的螺纹搭配，这样转动拉杆的时候就能同步调整两端的旋入长度，实现连接长度的微调，不需要拆开一端就能完成间隙调整，这也是这类杆端接头在连杆机构中被广泛使用的重要原因。在做三维装配的时候要把这个旋向差异体现出来，避免生产加工时出现螺纹旋向做反、现场无法装配的问题。

从载荷传递路径来看，外部载荷通过内圈的安装孔传入，经过衬层传递到外圈，再通过外圈和杆身的过渡结构传递到外螺纹段，最终传入相连的连杆部件，所以整个零件的强度薄弱点通常在杆身和头部的过渡位置、螺纹的第一啮合牙位置，建模时可以在这些位置做适当的结构加强，比如加大过渡圆角、增加螺纹旋合的有效长度，提升整体的承载能力。
