摩托车发动机点火用火花塞结构设计

　　在小排量内燃机尤其是摩托车动力单元的配套体系里，火花塞是决定点火稳定性、燃烧效率的核心易耗部件，不同于量产市售的标准化工业级火花塞，本次呈现的结构设计聚焦极简定制化的适配逻辑，主要面向单缸小排量摩托车的点火系统改装、教学演示场景使用。从实际功能逻辑来看，该部件的核心作用是在发动机压缩行程上止点附近，接收点火线圈传递的高压脉冲电，击穿中心电极与侧电极之间的空气间隙产生电火花，点燃气缸内被压缩的油气混合物，为活塞下行做功提供初始点火能量。

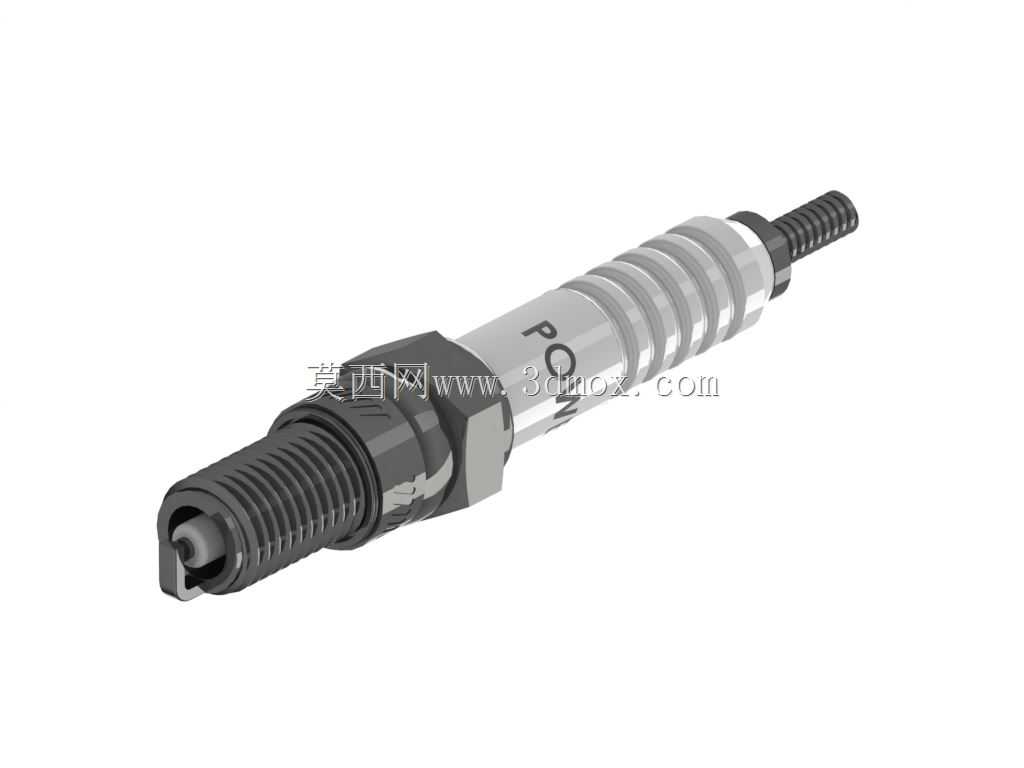

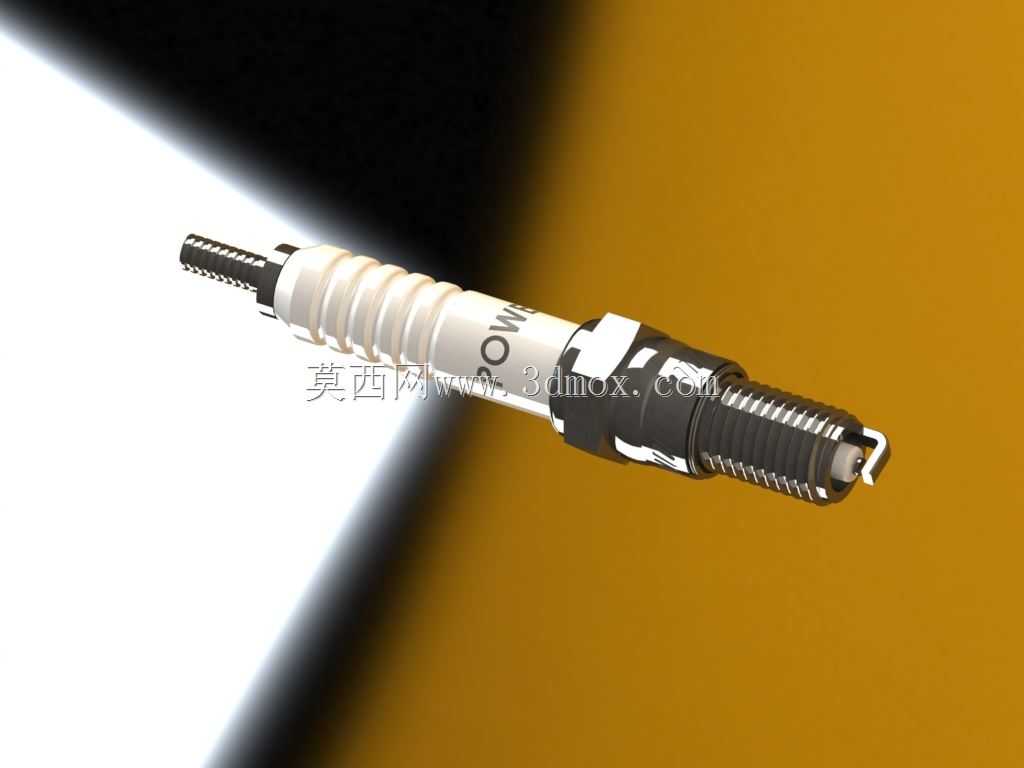

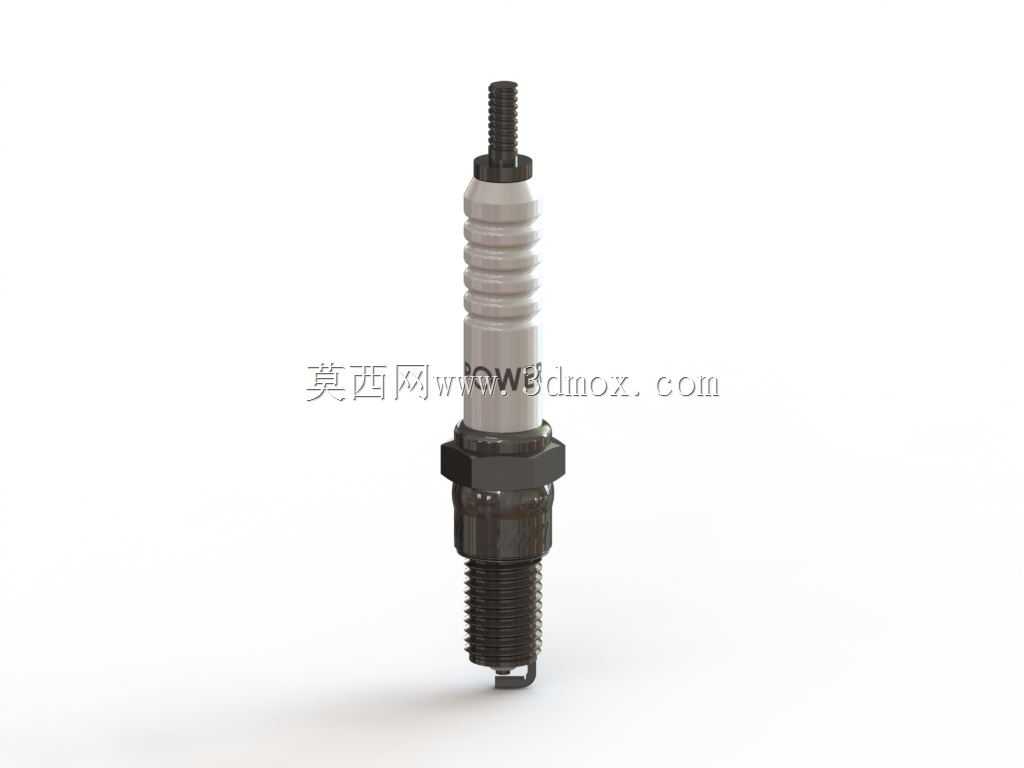

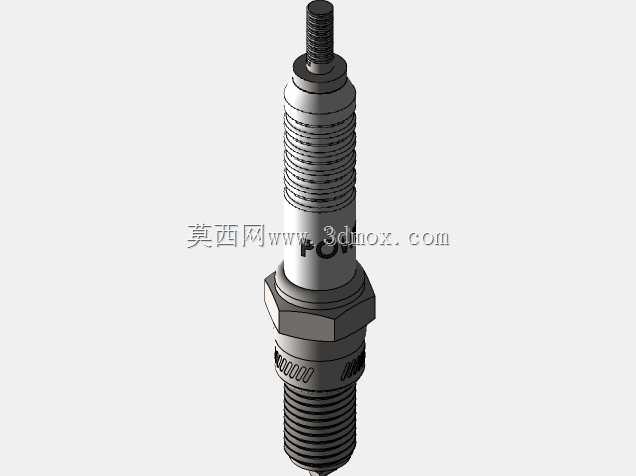

　　设计过程中首先梳理了安装边界的约束条件：整体采用细长杆式同轴结构，上部为带多道防滑肋条的绝缘陶瓷段，表面的环状凸起既可以增加高压爬电距离，避免高压电沿陶瓷表面泄漏，也能为拆装时的套筒夹持提供防滑定位结构，陶瓷段上部的金属接线端采用压接式结构，可直接适配摩托车高压点火线的卡扣式接头，无需额外转接结构。中部的六角金属壳体是安装受力的核心部位，尺寸匹配摩托车气缸盖常用的火花塞套筒规格，壳体表面加工有标准细牙螺纹，可直接拧入气缸盖的预设安装螺孔，螺纹段长度经过适配调整，确保电极端伸入燃烧室的深度符合小排量单缸发动机的燃烧室形状要求，不会因伸入过长碰撞活塞顶部，也不会因伸入过短导致点火位置偏离燃烧室核心区域，造成火焰传播距离过长、燃烧不充分的问题。

　　下部电极部分采用中心电极加单侧折弯侧电极的经典结构，电极间隙控制在适合摩托车磁电机点火系统的放电范围内，既保证高压电可以顺利击穿间隙产生稳定电弧，也不会因间隙过大增加点火线圈的负载，导致高速工况下断火。整个结构的设计没有照搬量产火花塞的多层密封、贵金属电极等复杂工业设计，而是做了极简的结构简化，省略了内部的密封垫圈、电阻降噪等附加结构，保留了火花塞最核心的导电、绝缘、安装、放电四个功能模块，既可以作为三维建模教学中同轴类细长零件的建模练习案例，也能用于摩托车点火系统原理演示的配套展示模型，帮助初学者快速理解火花塞的结构组成与工作逻辑。

　　需要注意的是，该结构未做耐高温、高压的工业级强度设计，仅作结构展示与原理参考使用，不可直接替换量产摩托车上的商用火花塞投入实际运行，避免因材料强度、绝缘性能不足导致发动机故障。从建模逻辑来看，整个零件以旋转特征为主体结构，配合拉伸、切除、阵列等基础特征即可完成，陶瓷段的环状防滑肋条采用圆周阵列的方式生成，金属壳体的六角结构采用拉伸切除成型，侧电极的折弯结构通过钣金折弯特征实现，整体建模流程清晰，特征树层级简洁，适合SolidWorks初学者练习同轴类零件的建模思路，理解零件结构与功能、安装要求之间的对应关系，避免脱离实际安装约束做无效的结构设计。
