台式机CPU风冷散热鳍片组件结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1151819
  • 台式机CPU风冷散热鳍片组件结构设计
  • 台式机CPU风冷散热鳍片组件结构设计
  • 台式机CPU风冷散热鳍片组件结构设计

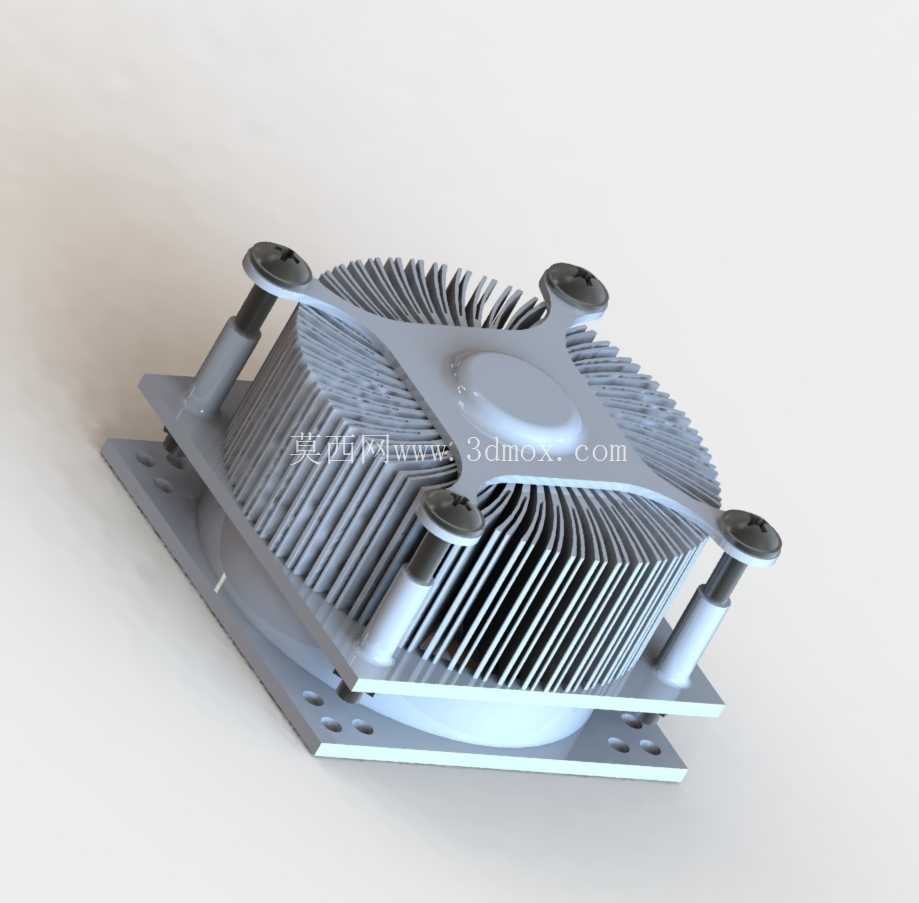

日常做消费电子结构配套设计时,CPU风冷散热器是台式计算设备里最常见的热管理部件,这类部件的核心作用是承接CPU工作时产生的焦耳热,通过鳍片组的大比表面积完成热交换,避免处理器因结温过高触发降频保护甚至硬件损坏。从实际装机场景来看,这类下压式风冷散热器多用于ITX紧凑型机箱、一体机内部或者工控机的嵌入式计算单元安装位,相比塔式侧吹散热器,它的整体高度更低,不会和内存插槽、机箱侧盖产生安装干涉,适配对垂直安装空间有严格限制的使用场景。

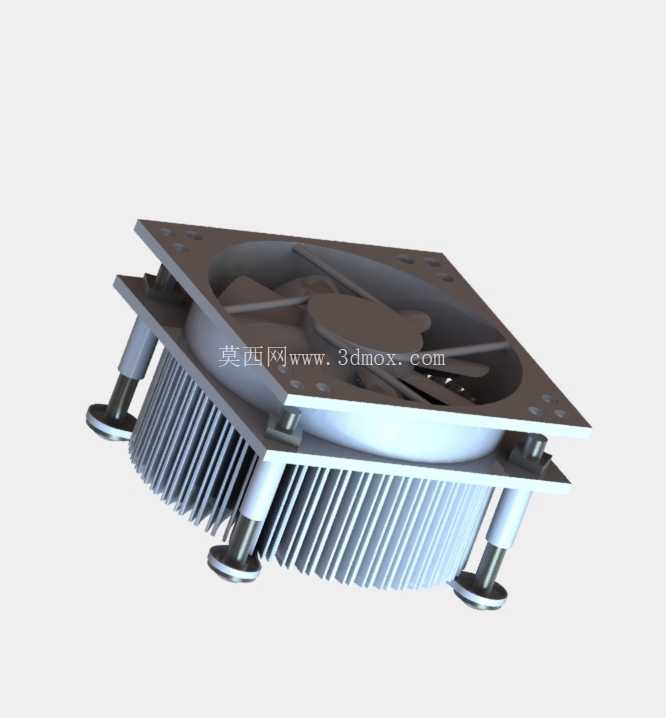

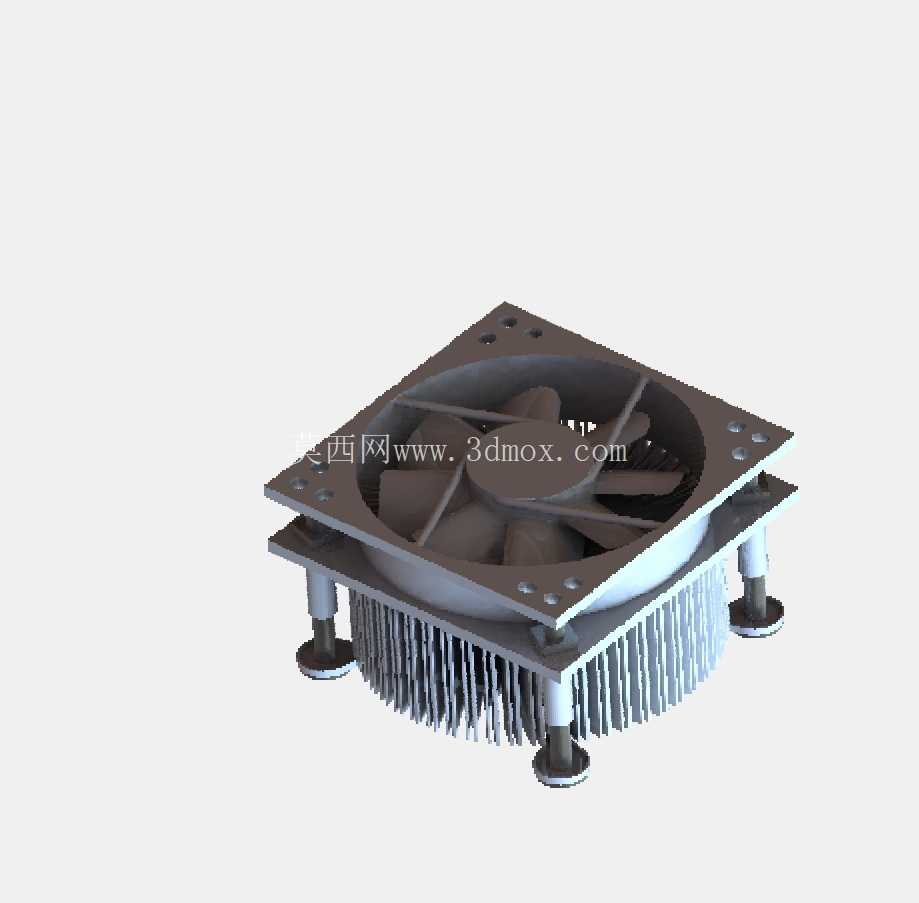

这套散热组件的结构设计逻辑围绕热传导路径展开,底部是平整的铜质或者铝质接触底座,安装时底座直接贴合CPU顶盖表面,中间涂覆导热硅脂填充微观间隙降低接触热阻,热量从底座传导至上半部分的放射状鳍片组,鳍片采用等间距排布的薄铝片冲压成型,每片鳍片的厚度控制在0.3-0.5mm区间,既保证足够的散热面积,又不会因为鳍片过密导致风阻过大,影响空气流通效率。鳍片组的中心预留了风扇安装位,配套的轴流风扇运转时形成垂直向下的风压,气流穿过鳍片间隙带走热量,直接向主板周边区域扩散,还能顺带为CPU供电模块、内存颗粒提供辅助散热,这也是下压式散热在紧凑型平台里的独有优势。

安装固定结构的设计直接决定了使用可靠性,这套组件采用四角压扣式固定方案,四个带减震胶圈的金属固定柱对应主板上的标准CPU安装孔位,孔位间距完全适配LGA系列主流台式机CPU插槽的安装规范,固定柱穿过主板孔位后通过底部的卡扣或者旋拧结构锁紧,安装过程中可以通过调整锁紧力度控制底座对CPU顶盖的压力,压力值控制在20-30lbf区间,既保证底座和CPU顶盖紧密贴合,又不会因为压力过大导致CPU基板、主板PCB出现弯曲变形。固定支架和鳍片组之间采用铆接工艺连接,连接点均匀分布在支架四个角,避免长期使用后因为热胀冷缩出现支架移位、鳍片松动的问题。

从安装边界尺寸来看,这类下压式散热器的整体外径通常控制在90-100mm,总高度不超过40mm,安装时不会超出CPU插槽周边的内存、供电散热片的避让范围,鳍片边缘做了卷边钝化处理,避免生产装配、装机操作时划伤操作人员的手部。鳍片组的排布采用放射状渐开线设计,相比平行直鳍片,这种结构可以让气流更均匀地扩散到整个鳍片区域,减少风道死角,提升整体散热效率,在常规办公、轻度负载的使用场景下,足以压制65W及以下TDP的处理器散热需求,不需要额外增加风道辅助。

在建模过程中需要重点关注几个公差配合点:首先是底座平面的平面度公差要控制在0.02mm以内,保证和CPU顶盖的贴合度;其次是固定柱的位置度公差要匹配主板安装孔的公差带,避免出现安装孔位对不齐的问题;另外鳍片和底座的连接如果采用插齿工艺,要控制鳍片插槽的宽度公差,保证鳍片和底座紧密结合,降低接触热阻。整个组件的所有棱角位置都做了R0.5以上的圆角处理,既减少应力集中点,也提升装配过程的安全性。这类散热结构除了民用台式机场景,在工业控制计算机、嵌入式计算终端、迷你主机等设备里也有广泛应用,只需要根据对应设备的CPU功耗调整鳍片数量、底座材质以及配套风扇的转速参数,就可以适配不同的散热需求,结构通用性很强。
