3/1英寸小型脚轮滚轮结构设计

这款小型滚轮的设计初衷，是适配轻型移动设备、小型工装推车、家用置物架以及桌面级移动载具的行走需求，在日常的车间工位物料转运、实验室小型仪器移位、民用家具灵活挪动场景中都能见到这类轮组的身影。不同于重型工业脚轮的重载设计取向，这款3/1英寸规格的滚轮更偏向轻载高频移动的使用场景，单轮额定承载覆盖10-25kg的载荷区间，足够支撑多数轻型载具的移动需求，不会因为冗余的结构设计造成不必要的成本浪费。

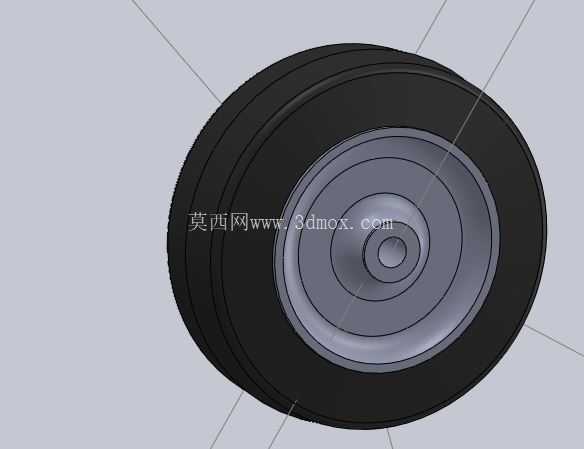

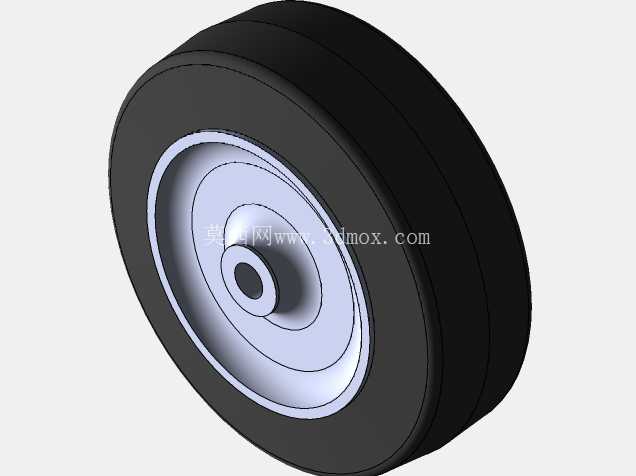

从结构设计逻辑来看，这款滚轮采用橡胶外圈加金属轮毂的分体式结构，外圈选用邵氏硬度65A的丁腈橡胶材质，既能够保证滚动过程中与地面接触时的足够摩擦力，避免光滑地面上出现打滑偏移的问题，也能通过橡胶材质本身的形变吸收地面微小凸起带来的振动，减少移动过程中载具上放置的精密小件、易碎物品因为颠簸出现磕碰损伤的概率。轮毂部分采用阶梯式同心结构设计，从中心安装孔向外逐层做环形加强筋过渡，既能够保证轮毂整体的结构强度，在承受径向载荷的时候不会出现应力集中导致的轮毂开裂问题，也能通过均匀的壁厚设计控制注塑或者压铸成型过程中的缩孔缺陷，提升零件生产的良品率。

设计过程中首先明确了安装边界的约束条件，中心安装孔的尺寸适配常规M6规格的轮轴，安装位的轴向宽度控制在18mm以内，能够直接适配多数现成的轻型脚轮支架，不需要额外做支架的定制修改，降低整套轮组的配套成本。滚轮的整体外径控制在3/1英寸对应的尺寸区间，滚动半径的设计兼顾了移动灵活性和越障能力，在面对车间地面常见的2mm以内的电缆线槽、地面接缝、微小颗粒杂物时，能够顺畅滚过不会出现卡滞，同时较小的轮径也不会让载具的整体安装高度过高，避免载具重心抬升带来的侧翻风险。

细节结构上，橡胶外圈和金属轮毂之间采用过盈配合加环形卡槽的固定方式，不需要额外涂胶或者加装紧固件，装配的时候直接通过压装设备将橡胶外圈压入轮毂的卡槽位，就能保证在长期滚动过程中橡胶外圈不会和轮毂出现相对滑动，即使在频繁正反转、急停急走的使用场景下，也不会出现外圈脱开的故障。轮毂中心的安装孔位置预留了0.2mm的轴承安装间隙，可以根据使用需求选配滑动轴套或者微型滚动轴承，对于成本敏感的民用场景可以直接采用塑料轴套降低成本，对于需要频繁推动、要求滚动阻力更小的工业场景，可以直接换装微型深沟球轴承，不需要修改轮毂的主体结构，实现同一个主体结构覆盖不同成本档位的使用需求。

实际使用场景中，这类小型滚轮往往搭配四个为一组使用，安装在载具的底部四角，安装时需要保证四个轮的安装高度差控制在0.5mm以内，避免出现个别轮悬空不受力、其余轮过载的情况。轮面的弧度设计采用微圆弧面，和地面的接触区域为窄条形，既能够保证足够的接触面积避免压伤环氧地坪、木质地板等软质地面，也能减少转向时的摩擦阻力，让载具在转向的时候更加顺滑，不会出现因为轮面完全平贴地面导致转向卡顿、需要用力掰动才能转向的问题。橡胶外圈的表面做了细微的防滑纹理处理，不会因为纹理过深容易缠绕地面的毛发、铁屑等杂物，也能在干燥和轻微潮湿的地面都保持稳定的摩擦力，不会出现侧滑的问题。

从建模的细节处理来看，整个轮体的所有回转面都保持严格的同轴度公差，同轴度控制在0.1mm以内，避免滚动过程中出现偏心跳动，导致移动时产生不必要的振动和噪音。轮毂上的所有过渡转角都做了R0.5-R1mm的圆角处理，避免尖锐转角处的应力集中，同时也能在生产过程中减少模具的尖角磨损，提升模具的使用寿命。橡胶外圈的边缘做了15度的倒角过渡，在压装到轮毂的时候能够起到导向作用，降低装配的难度，同时也能避免外圈边缘因为磕碰出现缺胶、撕裂的问题。
