公制内六角沉头螺钉标准件三维结构

在各类机械设备装配、模具组立、钣金结构连接场景中，沉头内六角螺钉是应用覆盖度极高的一类紧固件，其沉头结构的设计核心，是实现连接件装配后表面无凸起的平整效果，避免外露螺头对设备外观、相邻部件运动轨迹造成干涉。这类螺钉的内六角驱动结构，相比十字、一字槽型，能承受更大的拧紧力矩，装配时打滑概率更低，在自动化装配线、狭小空间手动装配场景中都有稳定的表现。

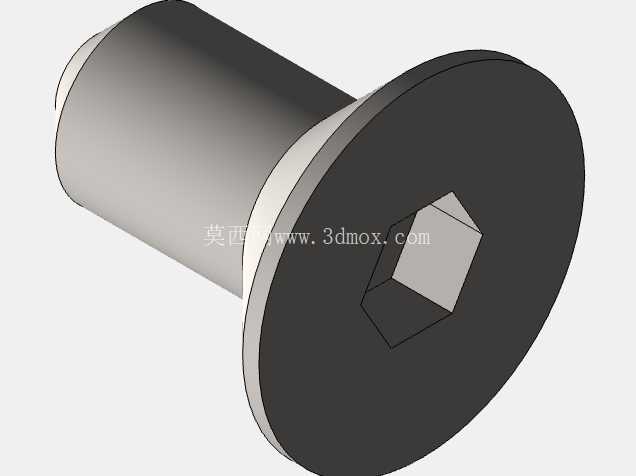

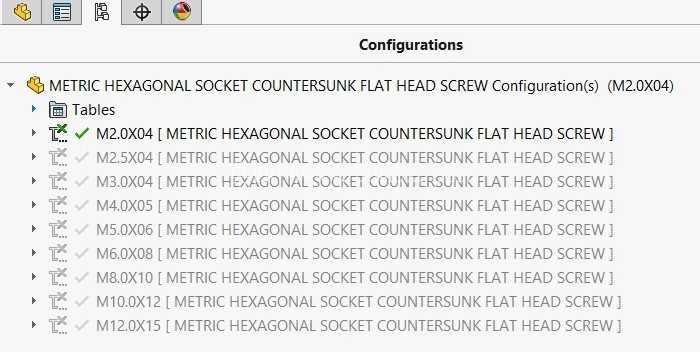

从结构设计逻辑来看，沉头部分的锥面角度是核心配合尺寸，公制规格下的沉头锥角与对应沉孔的锪钻角度完全匹配，装配时锥面会自然贴合沉孔内壁，既可以实现螺头完全沉入工件表面以下，也能通过锥面的自定心作用，保证螺钉安装后与连接件基准面的垂直度，避免出现螺纹偏斜导致的连接应力集中。本次覆盖的M2.0到M12规格区间，基本覆盖了从精密电子设备小型结构固定、模具小型镶件锁紧，到通用机械设备钣金护板安装、中型结构件连接的全场景需求，不同规格对应的螺杆长度、头部直径、内六角对边尺寸都严格遵循公制紧固件标准，建模时所有配合面的公差带都按照通用机械装配要求预留，可直接用于装配干涉检查、工装夹具设计参考。

在实际选型应用中，需要重点关注安装边界的尺寸限制：沉头孔的锪孔深度需要根据对应规格螺钉的头部高度来设定，既要保证螺头完全沉入不高出工件表面，也要避免锪孔过深导致锥面配合长度不足，降低连接的锁紧可靠性。对于薄板类连接件的安装，还需要核算沉头孔加工后剩余的板材厚度，避免锪孔穿透板材导致连接失效。内六角槽的深度设计也经过实际装配验证，既保证标准内六角扳手可以完全插入槽内传递足够扭矩，也避免槽深过深导致螺钉头部强度下降，在承受额定拧紧力矩时出现头部开裂的问题。

从三维建模的细节处理来看，螺钉头部与螺杆衔接处的过渡圆角、螺纹起始端的引导倒角都做了符合加工实际的还原，没有出现理想化的尖锐棱角，在用于装配仿真时，可以真实还原螺钉拧入过程中与螺纹孔、沉孔的配合状态，不会出现模型干涉导致的仿真报错。螺纹部分的建模按照公制螺纹标准牙型绘制，可直接用于对应的螺纹孔配合检查，在做设备整体BOM统计时，也能直接提取规格参数用于紧固件采购清单的整理。

这类紧固件在压铸模具、铸造模具的组立中应用尤其频繁，模具的模板、镶件、导柱固定等位置大量使用沉头内六角螺钉，沉头结构可以保证模具合模面的完全平整，不会因为螺头凸起导致合模间隙不均，影响铸件成型精度。在自动化设备的钣金护罩安装中，沉头设计也能避免外露螺头刮擦操作人员衣物、勾挂管线，提升设备使用的安全性。在做整机三维设计时，直接调用这类经过标准验证的螺钉模型，能大幅减少标准件重复建模的工作量，同时保证所有配合尺寸的准确性，避免因为建模尺寸偏差导致后续生产装配时出现孔位不对、螺头外露等问题。

针对不同的安装工况，这类螺钉的长度规格可以根据实际连接厚度灵活选配，建模时的参数化结构也支持快速调整螺杆长度，适配不同厚度连接件的锁紧需求。沉头锥面的表面粗糙度在模型中也做了对应体现，实际加工中该面需要达到一定的光洁度，才能保证与沉孔配合时的贴合度，避免出现锁紧后螺钉歪斜的问题。内六角槽的边角处做了微小的倒角处理，既符合实际冷镦加工的工艺特征，也能让扳手插入时更顺畅，减少装配时的卡滞问题。
