60度螺纹铣刀磨削加工专用夹具结构

　　在螺纹加工刀具的批量生产与修磨环节，60度螺纹铣刀的刃口磨削精度直接决定后续螺纹加工的牙型合规性、表面粗糙度与刀具使用寿命，这款专用磨削夹具正是针对该类刀具刃磨工序的定位装夹需求设计，可直接适配平面磨床、工具磨床的标准工作台安装接口，无需额外改造设备即可完成装夹调试。从实际加工场景来看，车间日常处理的60度螺纹铣刀多为硬质合金或高速钢材质，刃磨时需要保证刀头60度牙型成型面与砂轮工作面的相对角度完全固定，传统通用平口钳装夹时需要反复打表找正角度，单次装夹找正时间往往超过15分钟，且手动找正的角度误差容易控制在0.5度以上，磨出的刃口容易出现牙型偏斜、后角不一致的问题，直接导致铣削螺纹时出现牙型超差、崩刃等质量问题。

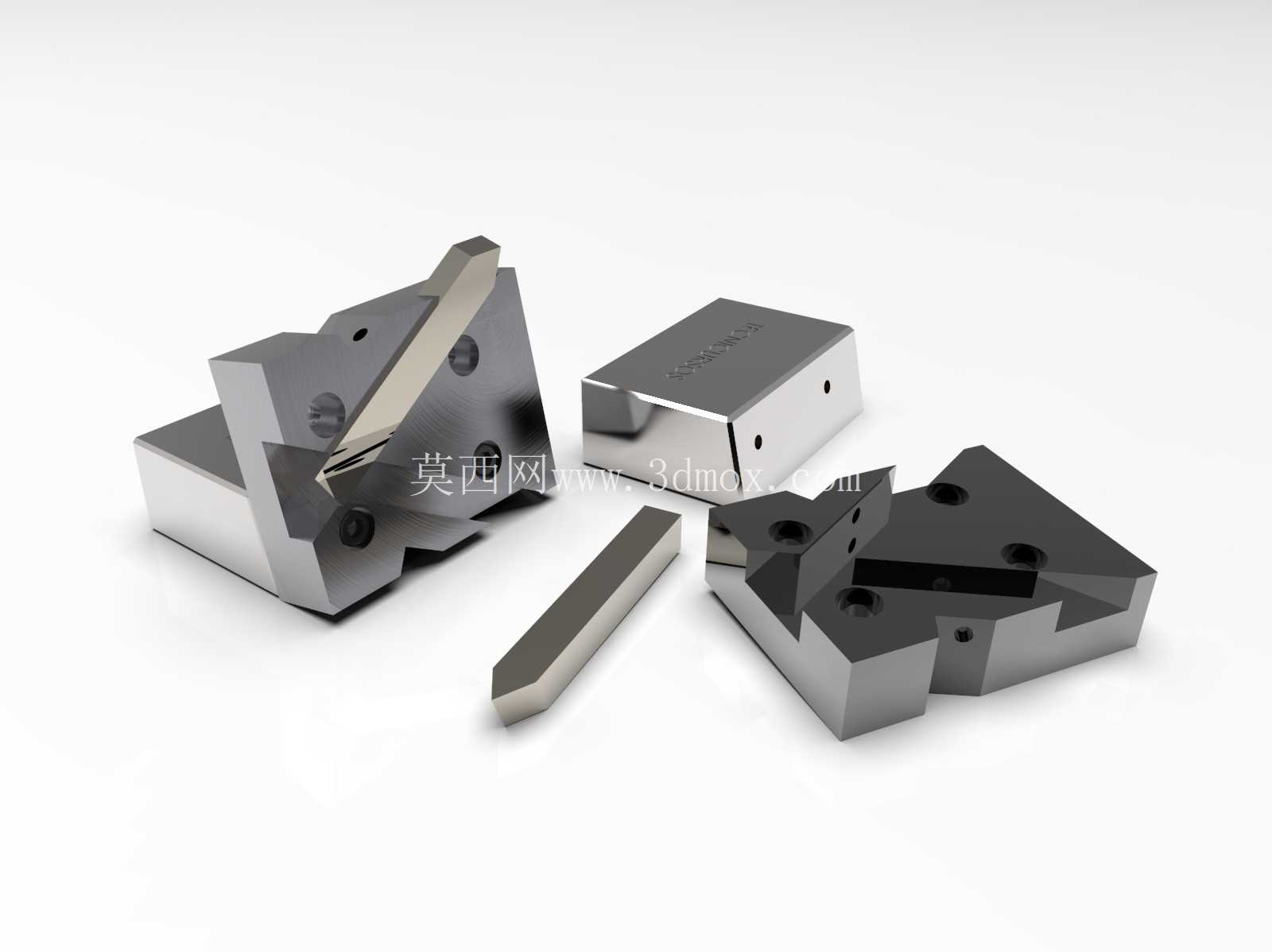

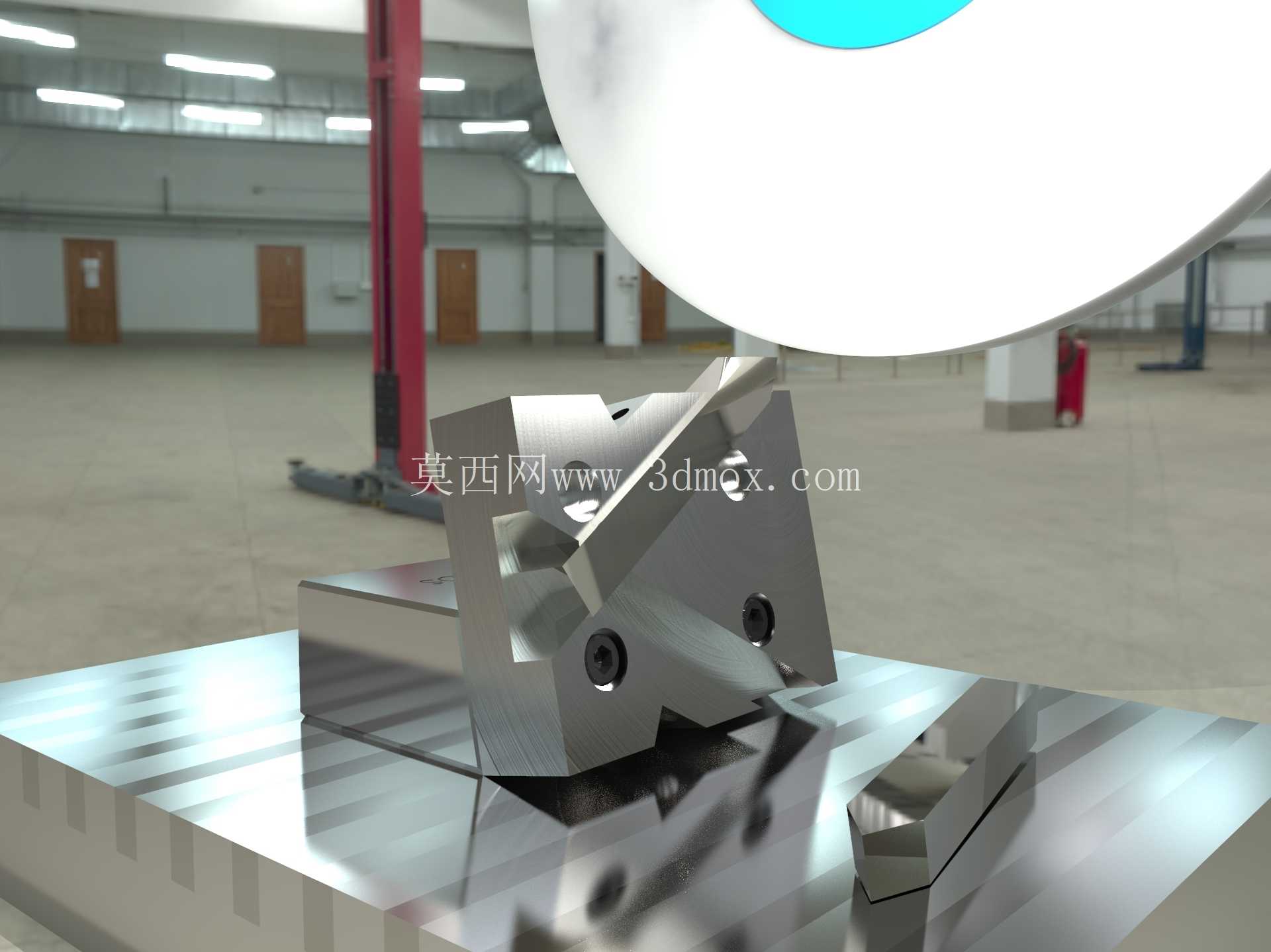

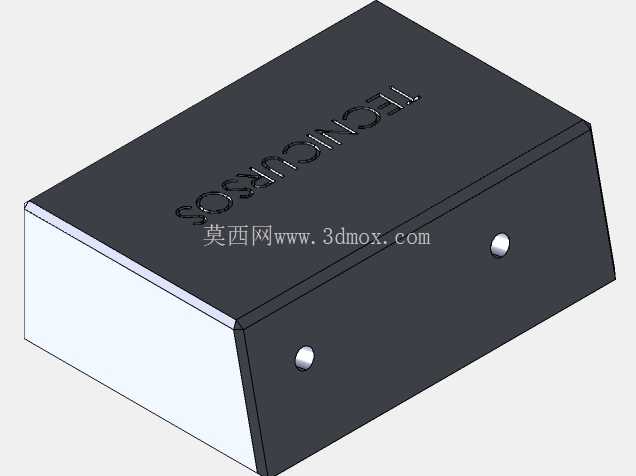

　　这款夹具在设计时直接将60度定位基准集成在夹具体本体上，夹具体采用整体淬硬钢加工，定位面经过平磨处理后平面度控制在0.01mm以内，角度公差严格控制在±0.02度，刀具装夹时只需要将刀头基准面贴紧定位斜面，拧紧侧面的两个内六角紧固螺钉即可完成装夹，整个装夹过程无需打表找正，单次装夹时间可压缩至1分钟以内，大幅提升刃磨工序的加工效率。夹具体的底部设计有标准的工作台定位槽，可直接配合磨床工作台的T型螺栓完成固定，安装时只需要保证夹具基准边与工作台进给方向平行即可，安装边界完全覆盖常规工具磨床的工作台行程范围，不会出现超程干涉问题。

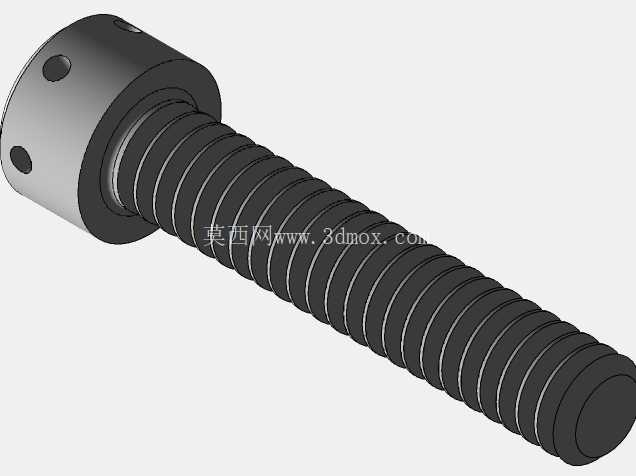

　　从结构细节来看，两个紧固螺钉的位置经过受力优化，压紧点直接对应刀头的刚性支撑区域，避免压紧时刀杆出现微变形导致刃磨后角度偏移；定位斜面的表面做了细磨砂处理，既可以增大接触摩擦力防止磨削过程中刀具移位，又不会刮伤刀杆的基准表面。在实际使用过程中，该夹具不仅可以适配新刀的成型刃磨，也可以用于磨损后铣刀的修磨工序，修磨时只需要将刀具磨损的刃口对准砂轮进给方向，依靠夹具的固定角度即可保证修磨后的牙型角度与新刀完全一致，有效延长螺纹铣刀的重复使用寿命。针对小批量多规格的60度螺纹铣刀加工场景，夹具的定位面预留了0.5mm的调整间隙，可通过垫塞尺的方式适配不同直径刀杆的装夹需求，无需更换夹具体即可覆盖车间常用的M3到M16规格60度螺纹铣刀的刃磨装夹。夹具体的排屑空间做了开放式设计，磨削产生的硬质合金碎屑与砂轮磨粒可以直接顺着斜面滑落，不会堆积在定位面上影响装夹精度，日常维护只需要每班结束后用压缩空气吹净定位面即可，无需复杂的拆解保养。

　　从加工精度验证来看，使用该夹具装夹刃磨的螺纹铣刀，牙型角度误差可稳定控制在±0.03度以内，刃口跳动量不超过0.008mm，完全满足精密螺纹加工的刀具精度要求，相比通用夹具装夹加工的刀具，铣削螺纹的表面粗糙度可提升一个等级，刀具单次刃磨后的使用寿命可提升20%左右。在车间的工艺排布中，该夹具可直接纳入螺纹刀具修磨的标准工装序列，不需要对现有磨床的操作流程做大幅调整，操作工经过简单的操作培训即可熟练使用，不会增加额外的工艺学习成本。夹具的整体结构没有复杂的传动或调整部件，长期使用后的磨损主要集中在紧固螺钉与定位面，螺钉属于标准件可随时更换，定位面经过淬硬处理后正常使用寿命可达3年以上，工装的维护成本极低。
