SolidWorks环境下C形夹紧工装结构设计

在机械加工、装配维修、小型工件组焊、木工粘接固定等多类作业场景中，手动C形夹是一线操作工位普及率极高的通用夹紧器具，这类夹具不需要外接动力源，完全依靠人工操作即可完成工件的压紧固定，适配小批量多品种的柔性作业需求，在机加工工位的辅助定位、装配线的零件临时固定、维修现场的部件夹持、甚至家用DIY作业场景中都有广泛应用。

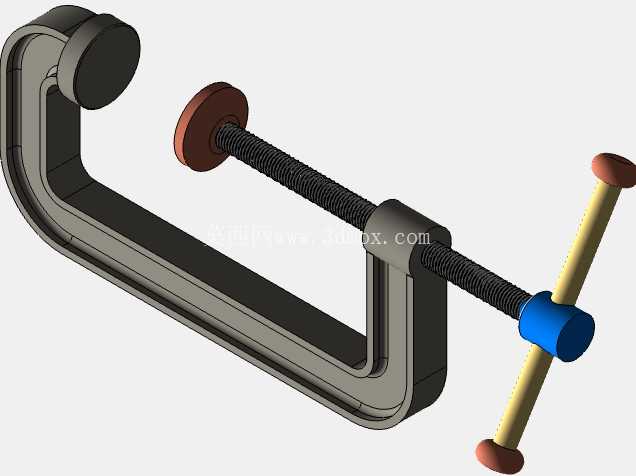

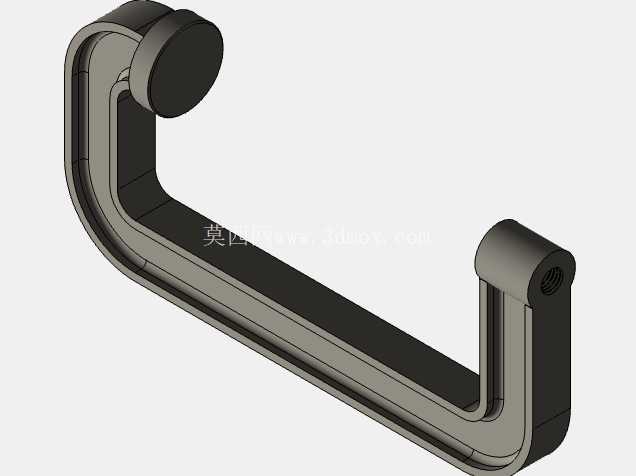

这套C形夹的整体结构采用分体式设计，核心分为C形夹臂主体、螺纹压杆组件、操作手柄三个独立模块，各模块之间通过机械配合完成组装，没有复杂的异形一体化结构，加工工艺性良好，适合采用常规机加工工序完成零件制造。夹臂主体采用C形开口结构，开口深度与开口高度的比例经过受力校核，在保证足够夹持行程的前提下，控制夹臂自身的形变余量，避免夹紧力过大时夹臂开口出现过度张开导致的夹持失效。夹臂的固定钳口位置做了加厚处理，与活动压头的接触面保持平行度公差要求，保证夹紧时工件受力均匀，不会出现局部压应力集中损伤工件表面的问题。

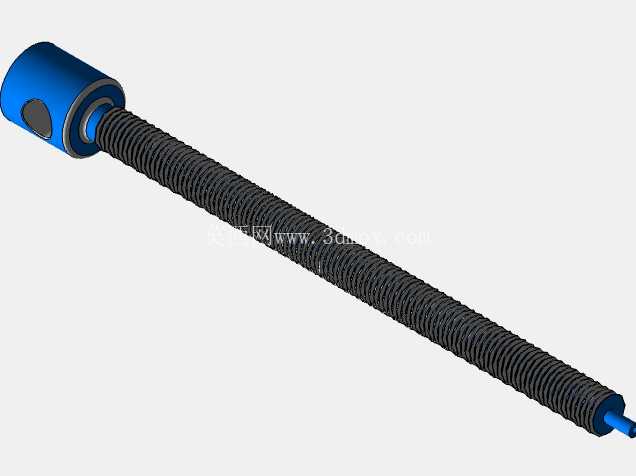

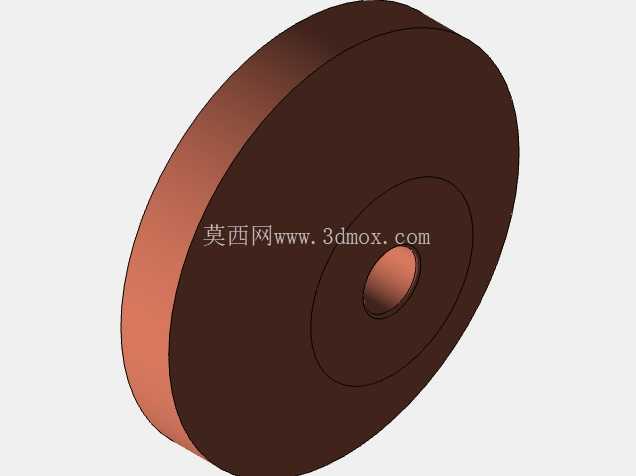

螺纹压杆部分采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更稳定，长期反复夹紧松开的磨损量更小，能够承受更大的轴向夹紧力。压杆与夹臂上的螺纹导向套采用间隙配合，导向套长度经过优化，足够的配合长度可以避免压杆推进过程中出现偏摆，保证压头始终垂直作用于工件表面。压杆前端的活动压头采用可枢转结构，压头与压杆端部之间留有转动间隙，当夹持表面存在微小角度偏差时，压头可以自适应偏转贴合工件表面，不会因为接触面不平行导致夹紧力偏移，同时压头端面做了防滑纹理处理，增大与工件接触面的摩擦力，防止夹紧后工件出现滑移。

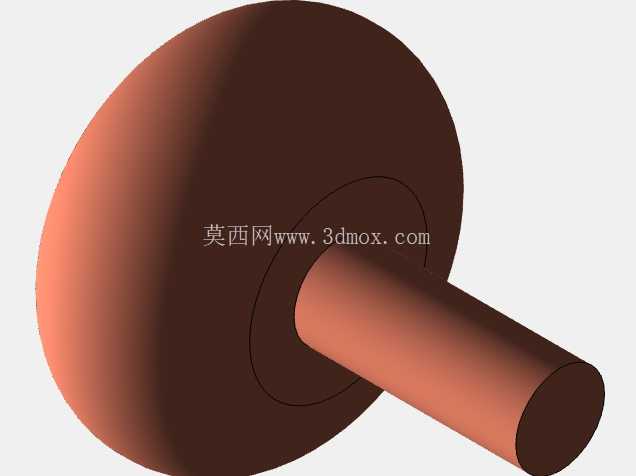

操作端采用T型加力杆结构，加力杆与压杆尾部的通孔采用滑动配合，操作人员可以根据需要的夹紧力大小调整加力杆的伸出长度，需要较大夹紧力时将加力杆拉至两端伸出最长位置，利用杠杆原理放大输入扭矩，不需要大夹紧力时可以将加力杆推至居中位置，避免操作时杆体突出过多剐蹭周边物件。加力杆的握持部分做了防滑滚花处理，手部施力时不会打滑，操作手感更稳定。

从安装边界与尺寸适配角度看，这套C形夹的最大开口距离覆盖常规小型工件的夹持厚度需求，夹臂的外侧轮廓没有突出的尖锐棱角，所有棱边都做了倒钝处理，在工位上摆放或者手持操作时不会划伤操作人员。夹臂的背部平面可以作为定位基准面，当需要将夹具临时固定在工作台面上辅助作业时，背部平面可以平稳贴合工作台表面，不需要额外的定位垫块。

设计过程中重点做了受力路径的优化，夹紧力从压杆传递到活动压头，作用在工件上之后，反作用力通过C形夹臂传递到固定钳口，整个受力路径沿着夹臂的C形轮廓均匀分布，没有出现应力集中的直角拐点，夹臂的截面尺寸从钳口位置到背部弧形位置做了渐变处理，在保证整体结构强度的前提下尽可能减少材料用量，控制夹具自身重量，方便操作人员单手拿取移动。螺纹部分的螺距选择兼顾了夹紧效率与锁紧可靠性，螺距过大容易出现夹紧后自锁不足受振动松脱的问题，螺距过小则需要转动更多圈数才能完成夹紧动作，影响作业效率，选定的螺距参数可以保证操作人员转动手柄3到5圈即可完成从最大开口到夹紧工件的行程，同时螺纹副满足自锁条件，在没有人工反向转动松开的情况下，不会因为作业过程中的振动导致夹紧力自动衰减。

在装配适配性上，这套C形夹的所有配合零件都采用通用公差等级，不需要高精度的加工设备即可完成零件制造，后续维护更换配件也十分方便，比如螺纹压杆出现磨损后，可以直接拆卸更换同规格的压杆组件，不需要整体报废夹具，降低了长期使用的成本。活动压头的接触面可以根据夹持工件的材质更换不同材质的垫片，比如夹持软质金属或者木质工件时，可以在压头表面加装橡胶或者铜质垫片，避免压痕损伤工件表面，夹持硬质金属工件时可以更换硬质合金垫片提升耐磨性能。

这类手动C形夹的使用场景没有严格的环境限制，在常温的车间作业环境、户外维修现场、甚至家庭作业场景都可以正常使用，不需要配套的气源、电源等动力设施，完全依靠人工操作即可完成所有夹紧动作，对于没有固定动力配套的临时作业场景适配性极强。在三维建模过程中，所有零件的配合关系都按照实际装配约束搭建，可以直接用于生成工程图指导生产，也可以用于装配教学演示，帮助初学者理解螺纹夹紧机构的工作原理与结构设计要点。
