手动杠杆式快速夹紧工装结构设计

　　在中小型铸造车间的砂芯修整、模具合模定位、小型铸件飞边打磨工位，这类手动杠杆夹紧结构是出镜率极高的辅助工装，不需要外接气源、电源，完全依靠机械结构的自锁特性实现工件的快速压紧与释放，对于没有集中供气条件的零散加工工位、临时返修作业场景，适配性远高于气动、液压类夹紧元件。整套结构的核心受力逻辑围绕杠杆增力与死点自锁展开，操作端的加长手柄通过偏心转轴与内部的滑动压块连接，当手柄下压至接近水平位置时，转轴中心会越过压块受力的垂直中心线，进入机械死点区间，此时即便工件受振动、切削力冲击，压头也不会出现松脱移位，不需要额外增加锁紧销等辅助固定结构。

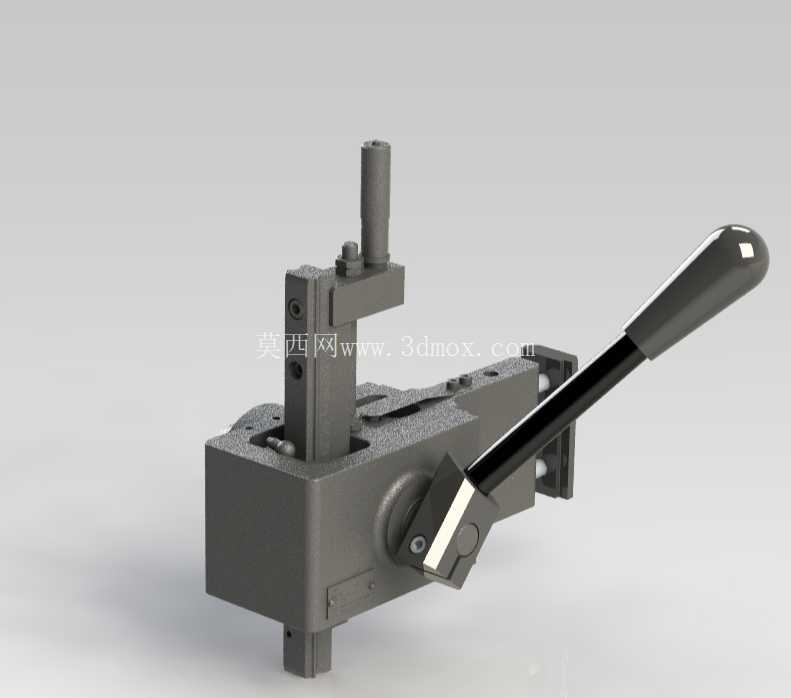

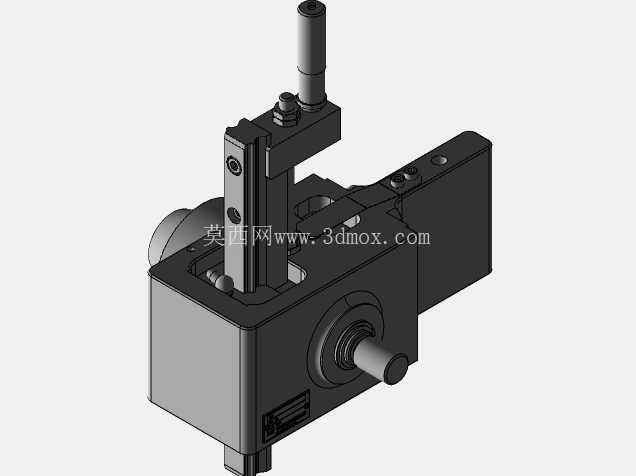

　　从结构布局来看，主体采用一体式铸铁基座，底部预留了四个沉头安装孔，可直接固定在工作台面或者专用工装架上，安装孔的孔距按照通用工装台的T型槽间距设计，不需要额外加工过渡连接板，基座内部加工有矩形导向槽，垂直方向的压杆嵌装在导向槽内，侧面加装了耐磨铜衬套，长期反复动作也不会出现压杆偏摆、卡滞的问题。压头部分采用可更换式设计，端部做了防滑网纹处理，针对不同厚度的被夹紧工件，可以通过压杆顶部的调节螺母调整初始开口高度，不需要拆解主体结构就能适配20mm到80mm厚度区间的工件装夹需求，手柄末端套有绝缘防滑胶套，即便手上沾有切削液、铸造脱模剂也能稳定施力，不会出现打滑脱手的情况。

　　设计这类结构的时候，首先要核算杠杆比与自锁角度，手柄的力臂长度与压杆受力行程做了平衡匹配，既保证操作人员单手施加150N左右的握力时，压头能输出不小于2000N的压紧力，满足铸件打磨、砂芯固定时的夹持力要求，同时控制压杆的工作行程在15mm以内，避免手柄开合角度过大导致操作空间不足。基座的壁厚按照铸造件的工艺要求做了均匀化处理，最小壁厚不小于8mm，转角处全部做了R3到R5的铸造圆角，避免浇注时出现冷隔、缩孔缺陷，加工面的余量预留控制在2mm到3mm，减少后续机加工的材料去除量。导向槽与压杆的配合间隙选在H8/f7区间，间隙过小容易在积尘、沾有砂粒的时候出现卡滞，间隙过大则会导致压头下压时出现角度偏斜，压合面受力不均。

　　安装边界方面，整套结构的横向最大尺寸不超过280mm，纵向宽度控制在120mm，手柄完全抬起时的最高点距离安装基面的高度为260mm，下压到锁紧位置时的最高点高度为180mm，在工位布局时只需要预留300mm见方的操作空间，不会和周边的打磨头、吹气枪等辅助工具产生干涉。基座底部的安装面做了铣平处理，平面度公差控制在0.05mm以内，保证安装后压杆的垂直度不超过0.02mm/100mm，避免长期受力后出现基座倾斜、压头偏磨的问题。在实际应用中，这类夹紧结构除了铸造工位使用，还可以适配小型零件的钻孔、攻丝工装，以及焊接工位的薄板定位，只需要更换对应形状的压头，就能实现异形工件的稳定夹持，结构的易损件只有压杆衬套和端部压头，日常维护只需要定期在导向槽内涂抹少量锂基脂，就能保证上万次的循环动作无故障。
