轴类零件径向跳动检测顶尖卡具结构

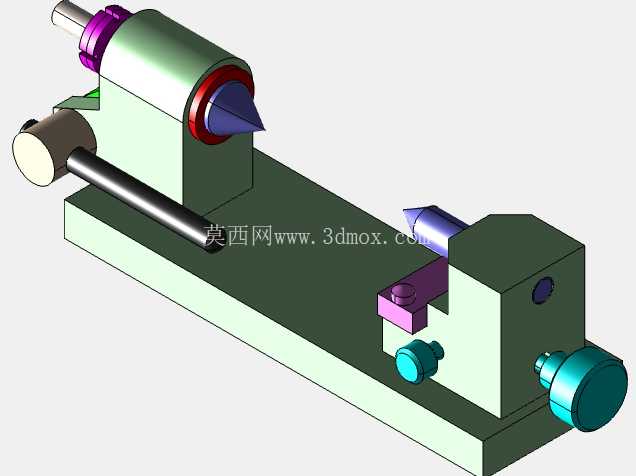

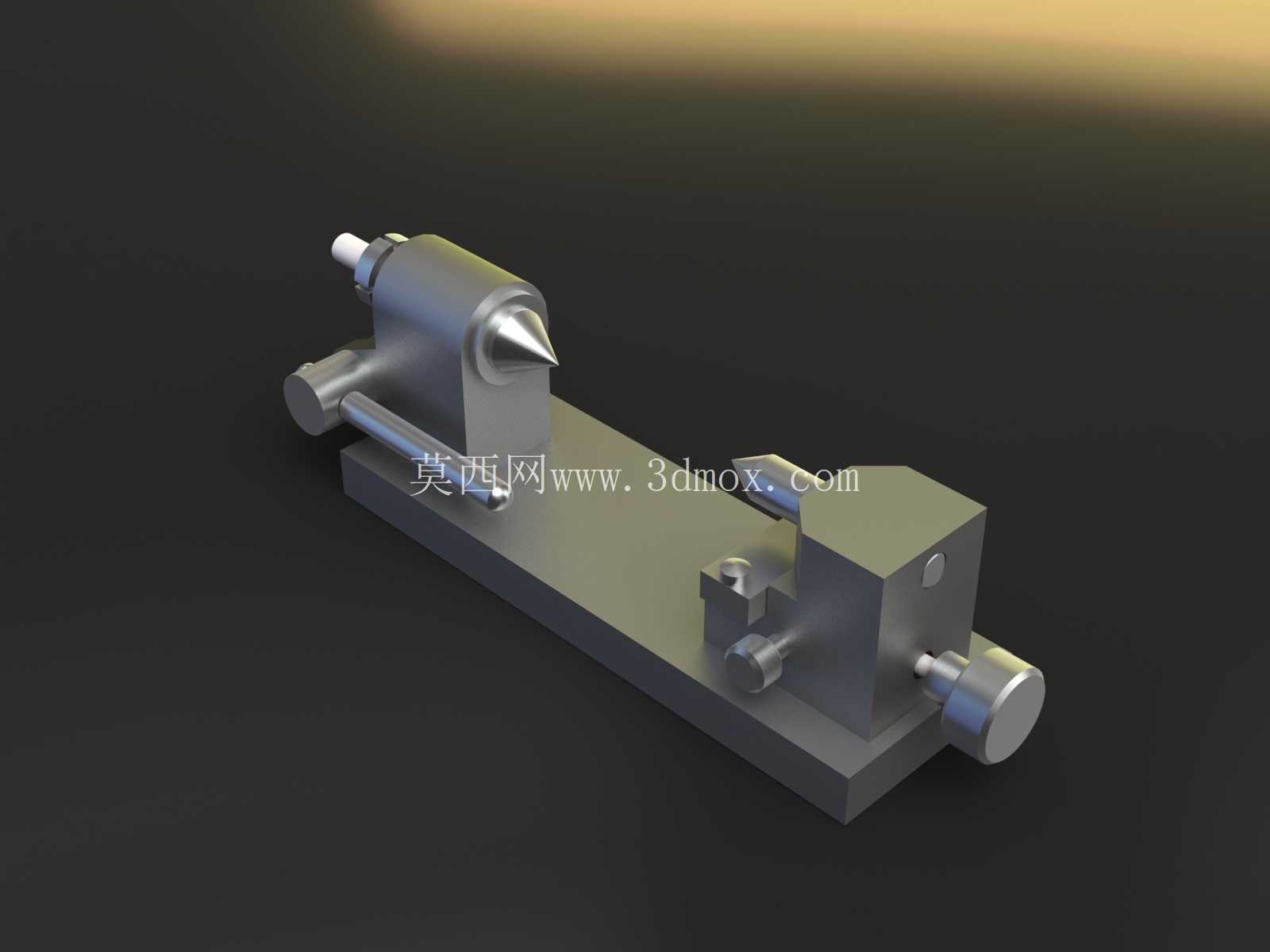

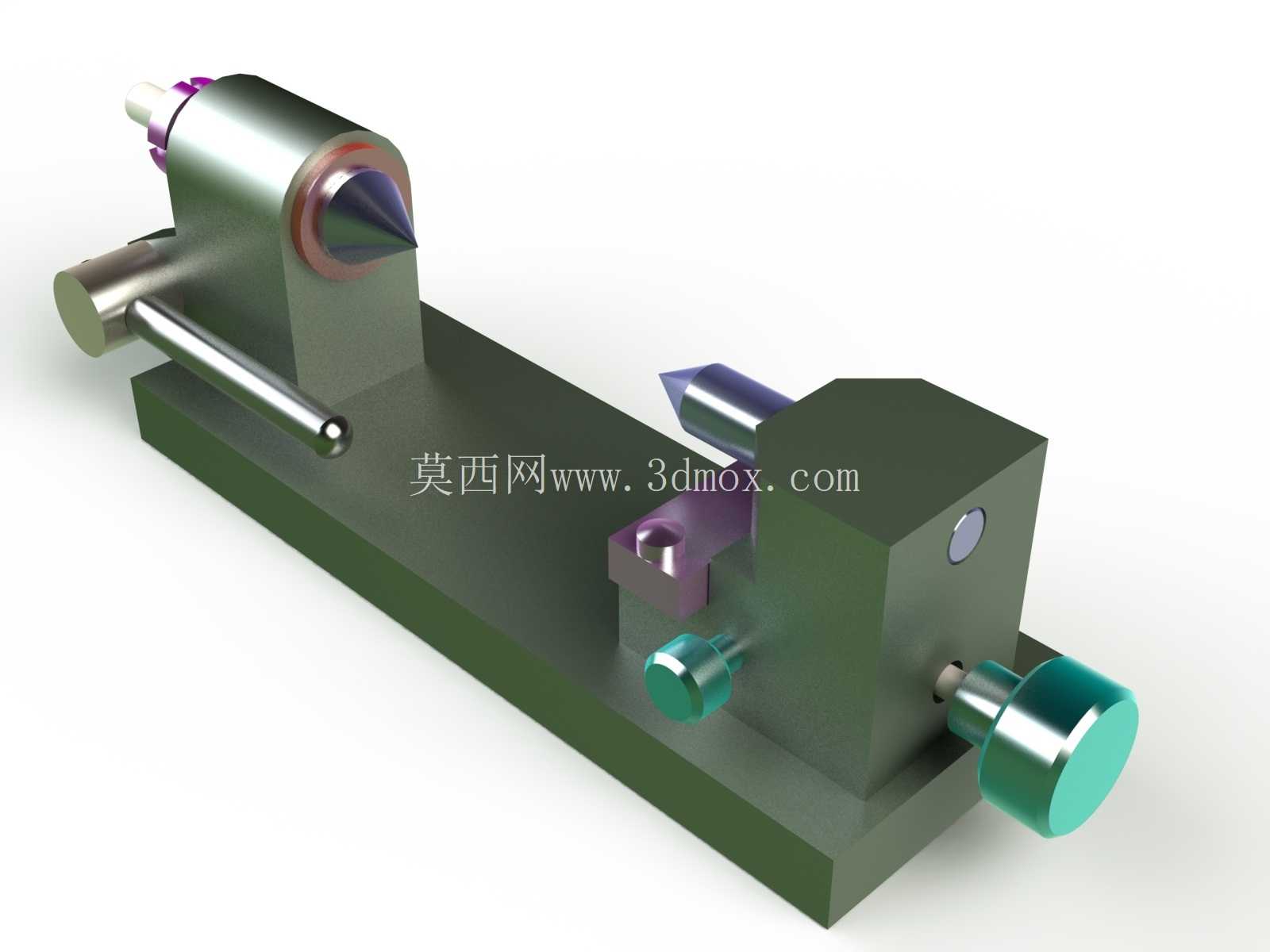

　　这套顶尖式卡具主要应用在机加工车间的工序间检测、计量室的形位公差复检场景，针对小型轴类、套类零件的径向圆跳动、同轴度、端面圆跳动参数做快速装夹检测，替代传统偏摆仪的小型化工位装夹方案，适配台式百分表、千分表的接触式测量作业，也可搭配影像测量仪做非接触式检测的工件承载装夹。整套结构采用卧式双顶尖对顶的装夹逻辑，固定端顶尖座集成在底座左侧，尾端可滑移顶尖座布置在底座右侧，底座为整体式矩形铸铁结构，底面做平面度精磨处理，可直接吸附在花岗石测量平台、机床工作台的T型槽台面上，安装边界的底座长度适配300mm以内的轴类零件装夹，宽度方向预留足够的表架安装空间，不会与测量表架的磁座产生干涉。

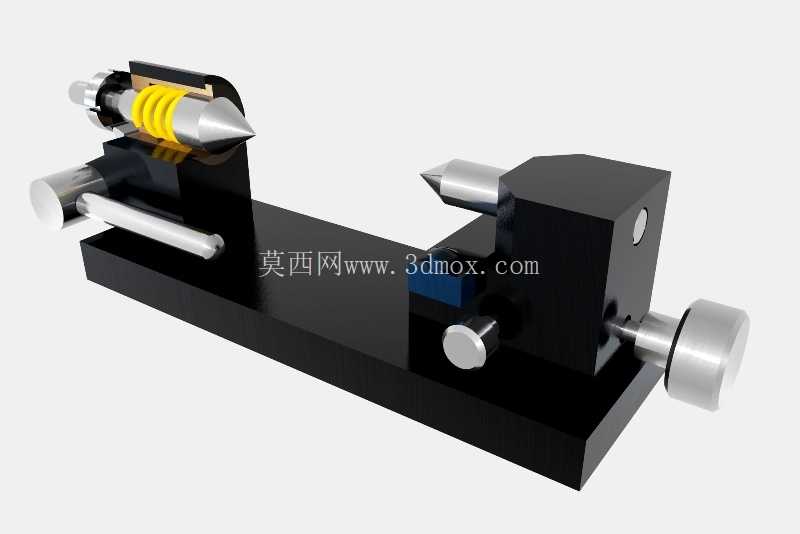

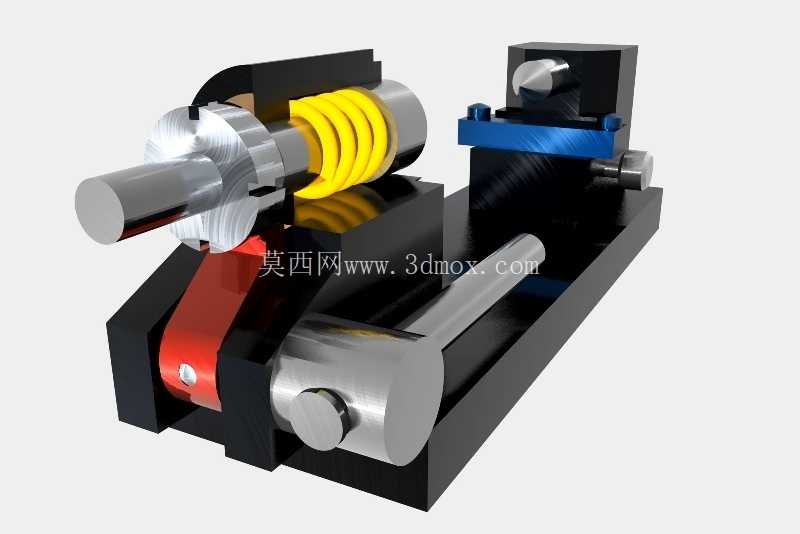

　　固定端顶尖采用莫氏锥度嵌入主体座孔，顶尖头部为60度硬质合金锥尖，耐磨性能满足高频次的零件装夹接触需求，固定端侧面设置锁紧拨杆，装夹工件时可通过拨杆快速解锁顶尖的轴向微调行程，适配不同中心孔深度的零件定位，固定端座体与底座之间通过内六角螺栓锁紧，位置固定后不会产生测量过程中的窜动。右侧滑移尾座的底部设置导向滑槽，与底座上的平导轨做间隙配合，滑移行程覆盖150mm的长度调节范围，可适配不同总长的轴类零件装夹，尾座的顶尖同样采用60度锥尖结构，尾部连接手轮式进给机构，转动手轮即可推动顶尖轴向进给，实现工件的顶紧定位，顶紧力可通过手轮的转动扭矩控制，避免顶紧力过大造成零件中心孔变形、或是顶紧力不足导致测量过程中工件转动打滑。

　　尾座侧面设置侧向锁紧旋钮，当顶尖顶紧工件后，旋紧旋钮即可将尾座与底座导轨锁死，防止测量过程中尾座滑移导致定位失效。底座的导轨面做淬火处理，硬度达到HRC45-50，长期滑移使用不会出现导轨面的拉毛、磨损变形，保证尾座移动的直线度精度，整套结构的顶尖同轴度控制在0.005mm以内，满足IT5级精度以下轴类零件的检测装夹需求。设计过程中优先考虑了车间现场的操作便捷性，所有操作手柄、手轮、旋钮都布置在操作人员的易触及位置，装夹工件时无需额外工具，仅通过手动操作即可完成工件的装夹与拆卸，单工件装夹耗时控制在10秒以内，适配批量零件的快速检测节拍。结构上做了轻量化的尺寸优化，整体重量控制在8kg以内，可根据检测工位的需求灵活搬运转移，不需要固定安装在特定工位，既可以放在计量室的恒温检测环境中做精密测量，也可以放在生产机床旁边做加工后的首件检测、工序抽检。顶尖的锥度参数符合GB/T 145的中心孔匹配标准，可适配带A型、B型标准中心孔的各类轴类零件，不需要额外更换顶尖配件即可覆盖大部分常规小型轴类零件的装夹需求，对于带特殊中心孔的零件，也可通过更换顶尖锥头的方式快速适配，顶尖的更换采用快拆式锥面配合，不需要拆卸整个座体即可完成配件更换。

　　整套结构的运动部件都做了防尘处理，尾座的进给螺杆、导轨配合面都设置了防尘挡片，避免车间环境中的铁屑、粉尘进入配合间隙造成卡滞、磨损，日常维护仅需要定期在导轨面、进给螺杆处涂抹少量润滑脂即可，不需要复杂的拆解保养。在实际使用场景中，这套卡具可配合百分表表架，将表架吸附在底座侧面或是测量平台上，百分表测头垂直抵靠在被测轴的外圆面上，转动工件即可读取外圆面的径向跳动数值，也可将测头抵靠在工件端面上，转动工件测量端面的圆跳动误差，相比手持工件测量的方式，双顶尖定位的装夹方式重复定位精度更高，不会因为装夹倾斜导致测量数据失真，相比大型偏摆仪，这套卡具的占用空间更小，采购成本更低，适合小型加工车间、维修工位的日常检测使用。结构设计中规避了多余的复杂机构，所有零部件都采用常见的机加工件、标准紧固件，没有特殊定制的异形零件，生产加工难度低，普通的车、铣、磨加工设备即可完成全部零件的加工，装配过程也不需要特殊的工装夹具，按照装配顺序依次锁紧螺栓、调整顶尖同轴度即可投入使用，后期的配件更换成本也较低，易损件仅为顶尖头、锁紧旋钮这类常规配件，市场上容易采购替换。
