玻璃制品注塑成型模具三维结构设计

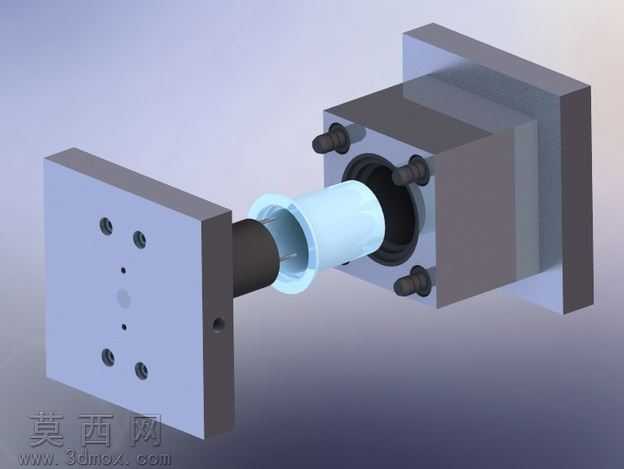

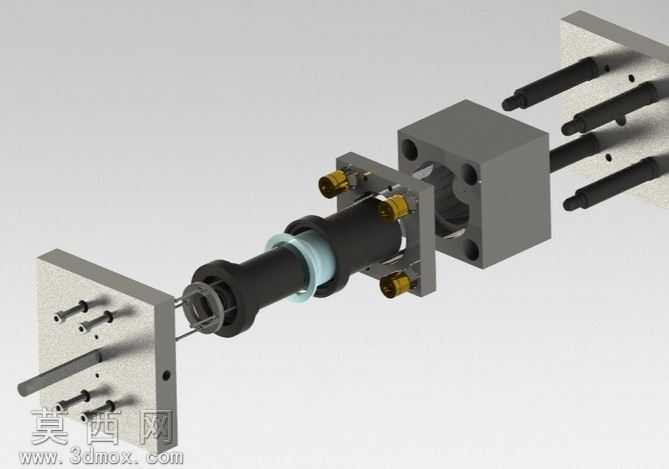

本套模具为玻璃材质制品的注塑成型工装，整体采用分层式模架结构设计，建模过程中严格遵循注塑模具的设计规范，对各层级板件的装配定位关系进行了精准还原。从爆炸视图可以清晰看到模具自上而下的完整组成：最上层为定模座板，其上布置有定位销与紧固螺栓，用于实现模具与注塑机定模侧的精准安装固定，建模时对螺栓的螺纹细节、销柱的配合公差都做了参数化设定，保证装配关系符合实际生产要求。定模座板下方为定模成型组件，包含型腔镶件与定位环结构，针对玻璃材质注塑的高温成型特性，型腔部分的曲面做了连续顺滑处理，避免成型过程中出现应力集中导致的制品缺陷，材质渲染上对型腔表面做了高光金属质感处理，还原模具钢抛光后的真实表面状态。中间层为动定模合模导向结构与流道板件，布置有四个对称的铜质导向套，配合动模侧的导柱实现合模过程的精准导向，避免合模错位，建模时对导向套与板件的过盈配合关系做了装配约束，还原真实的装配逻辑；流道板上开设的浇注流道做了圆弧过渡处理，减少玻璃熔体充模时的流动阻力。下方动模部分依次设置有动模板、支承板、顶出机构与动模座板，动模板上的型芯镶件与定模型腔精准对应，成型制品的内部结构；顶出机构包含多根圆周布置的顶杆，顶杆的位置避开制品的外观面，保证顶出过程中制品表面不会留下顶出痕迹；动模座板上设置有顶出孔与紧固结构，用于匹配注塑机的顶出系统与动模侧安装。整套模型在渲染时对不同功能的零件做了材质区分：模板类零件采用磨砂模具钢质感，导向、紧固类标准件采用发黑或镀锌金属质感，铜套采用黄铜金属质感，清晰区分各部件的功能属性；结构设计上充分考虑玻璃注塑的工艺特性，对冷却水道的预留位置、排气槽的开设位置都做了合理规划，保证成型过程中模具温度均匀、型腔内气体可以顺利排出，避免制品出现气泡、缺料等成型缺陷，整体装配关系完整，各部件的运动行程符合注塑模具的开模、合模、顶出动作逻辑，可用于模具结构教学、成型工艺分析参考使用。
