老式手摇式手动钻孔作业工具结构设计

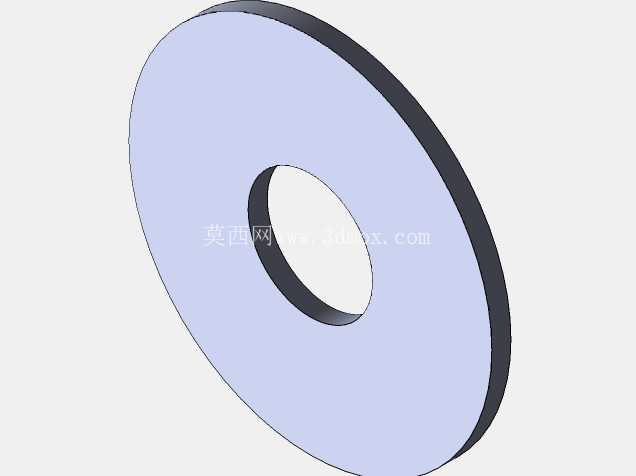

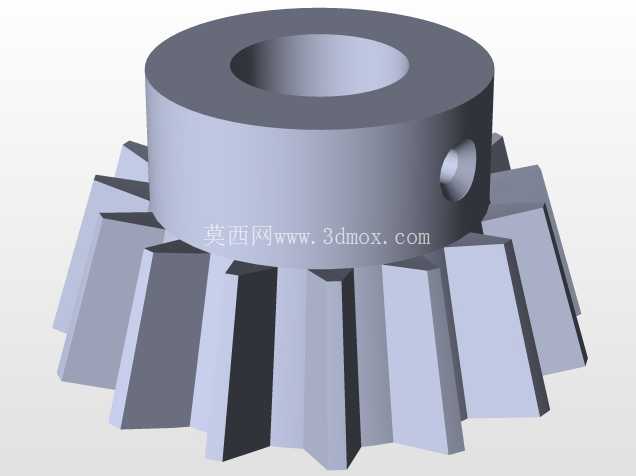

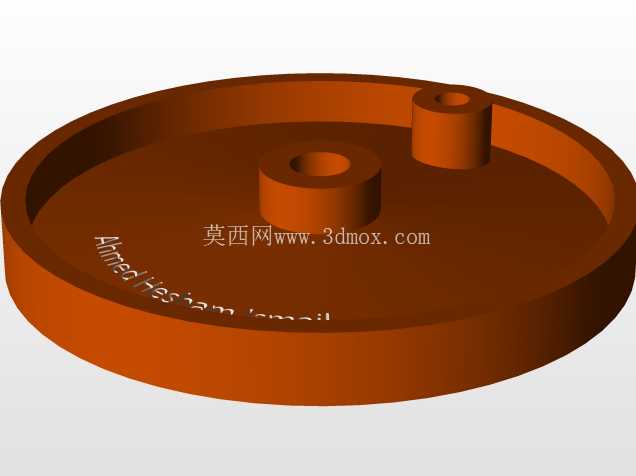

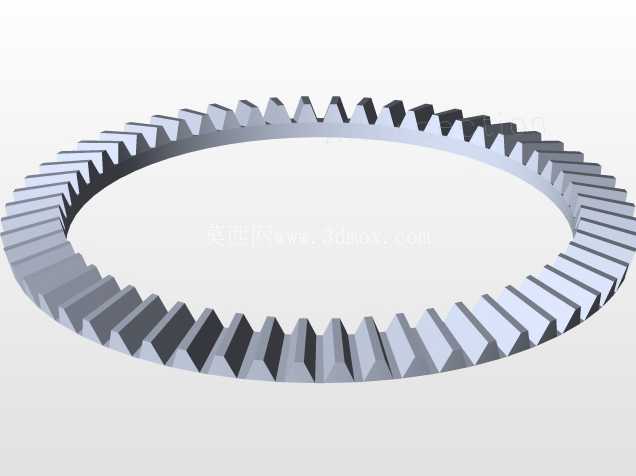

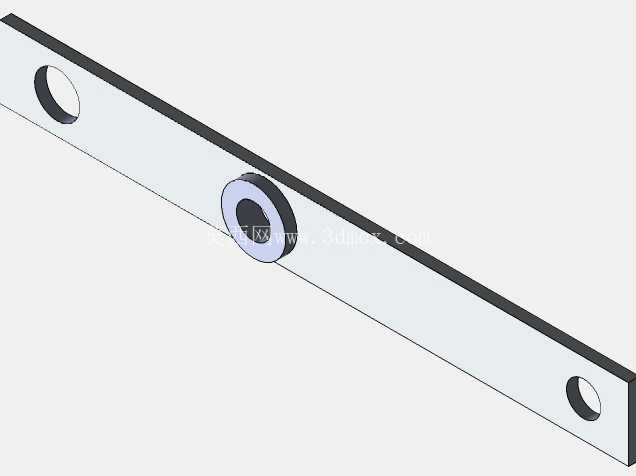

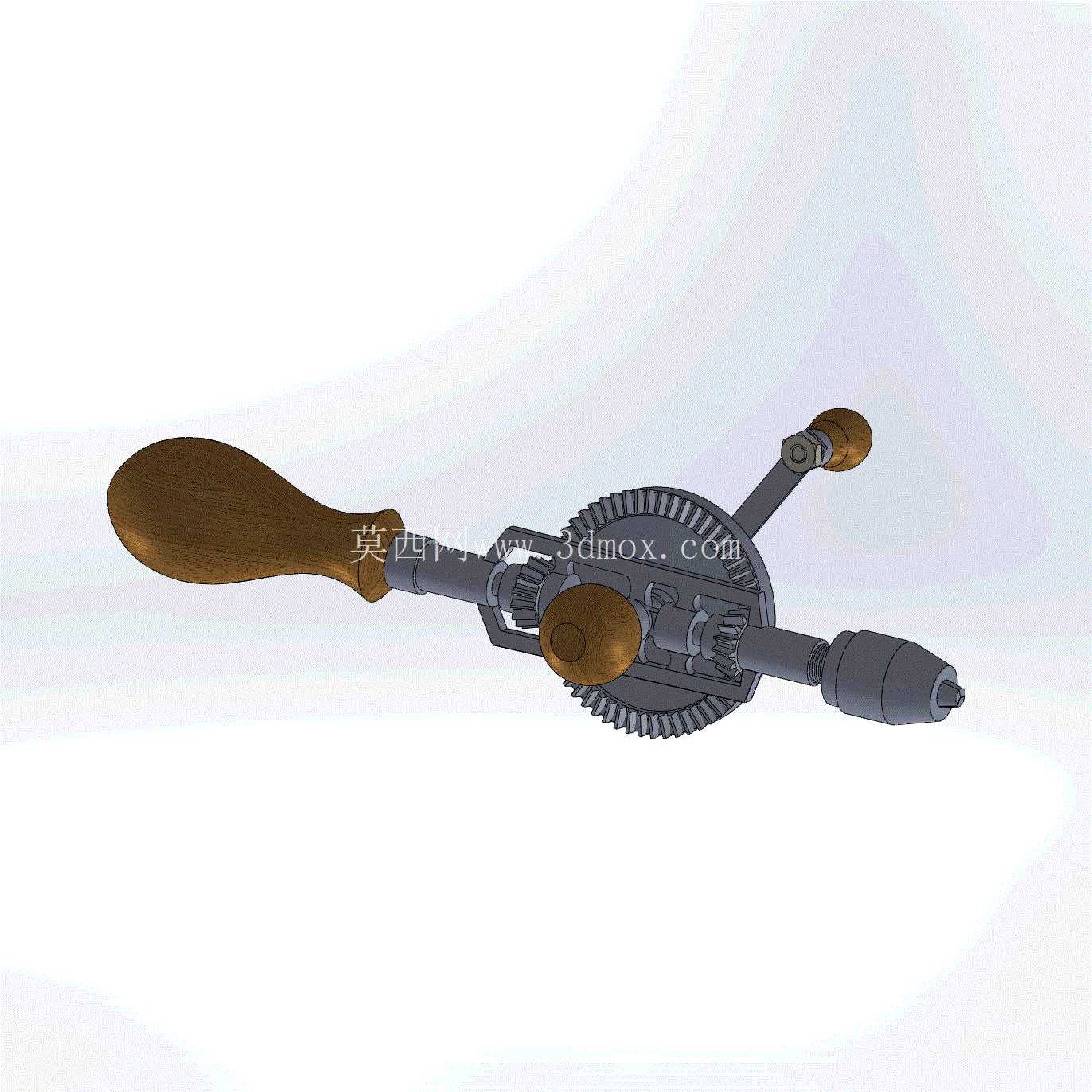

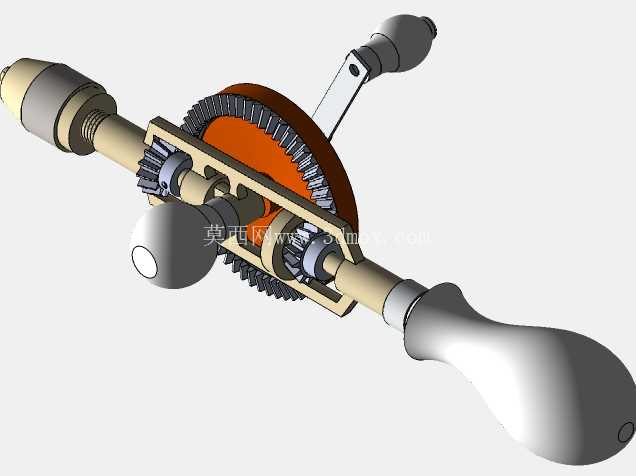

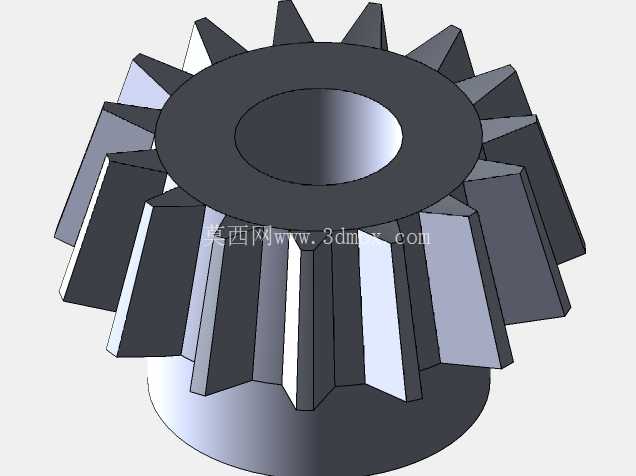

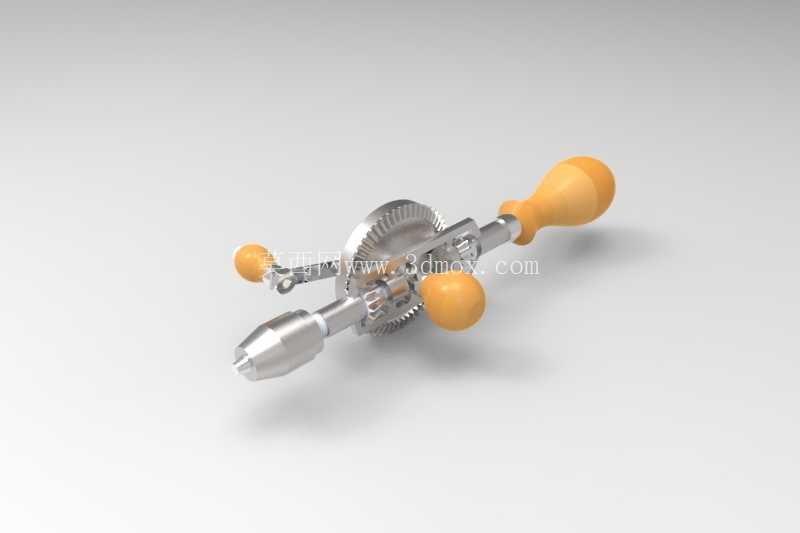

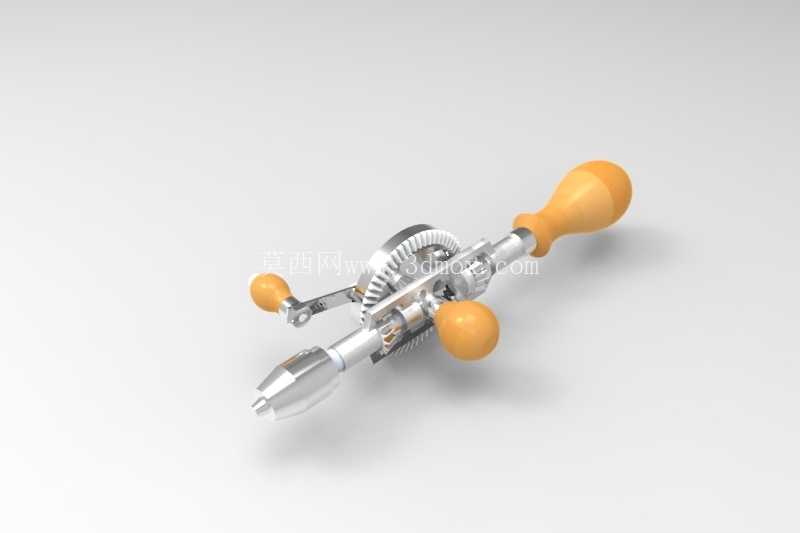

　　这款手动钻孔工具的结构设计完全围绕无动力场景下的轻量钻孔作业需求展开，整体采用手持握柄配合齿轮增速传动的布局，主握柄采用符合人体工学的弧形木质结构，表面做圆润过渡处理，长时间握持作业时不会产生硌手的应力集中点，握柄与金属主体的连接位置做了嵌装加固结构，避免频繁施力转动时出现连接松动的问题。传动部分采用大直径主齿轮配合双侧小从动齿轮的增速结构，主齿轮与侧方的手摇驱动柄直接连接，转动手摇柄时，大齿轮带动夹头端的小齿轮实现转速提升，不需要外接电源或气源，在野外作业、狭小空间检修、无供电的临时加工场景下，能够完成薄金属片、软质塑料、木材、薄线路板等材质的小直径钻孔作业，尤其适合设备售后维修、户外装配、家装零散作业等不便于携带电动工具的场景。

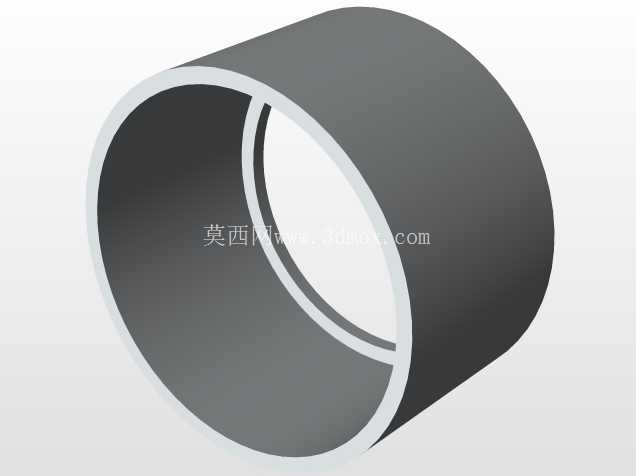

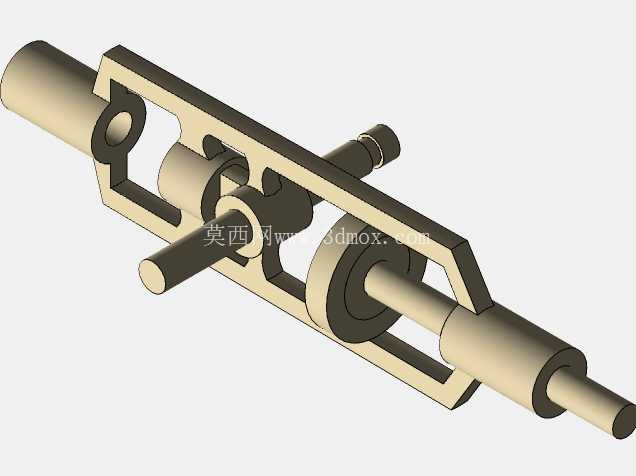

　　夹头部分采用标准三爪自定心结构，能够夹持0.6-6mm直径的直柄麻花钻，夹头的锁紧结构做了防滑滚花处理，徒手即可完成钻头的装夹与拆卸，不需要额外搭配夹头扳手，进一步提升了零散作业时的操作便捷性。整体结构的传动齿轮均做了齿形修缘处理，手动转动时不会出现卡滞或齿间撞击的异响，齿轮副的侧隙控制在0.05-0.1mm区间，既保证转动顺畅，又避免间隙过大导致的钻孔偏摆问题。主体的金属框架采用一体式冲压折弯成型，所有棱边都做了倒钝处理，没有尖锐的毛刺棱角，作业时不会划伤操作人员。侧方的辅助握柄采用可转动的木质握头结构，钻孔施力时可以用手扶住辅助握头保持设备稳定，握头内部嵌装了铜质衬套，长时间转动也不会出现磨损松旷的问题。

　　从安装边界来看，这款工具整体长度控制在320mm左右，最大宽度为120mm，收纳时不需要占用过大空间，常规的工具包、工具箱都可以轻松容纳，整体重量控制在0.8kg以内，单手握持操作不会产生明显的负重感。设计过程中特意将传动结构完全封闭在金属框架内侧，作业时操作人员的衣物、手套不会被转动的齿轮卷入，从结构层面规避了操作安全隐患。在实际使用场景中，这款工具除了常规钻孔作业外，还可以通过更换夹头内的工作头，完成小型工件的攻丝、铰孔、打磨去毛刺等轻量加工作业，适配的作业场景覆盖五金维修、手工制作、模型加工、线路板检修、户外设备维护等多个领域。

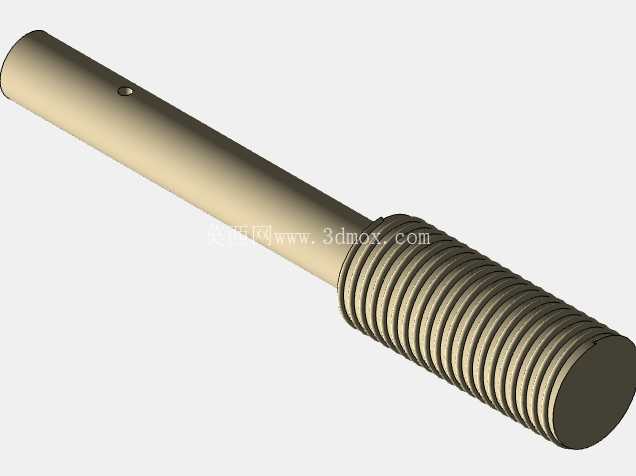

　　结构上没有易损的电子元器件，所有传动部件都采用金属材质，日常使用只需要定期在齿轮啮合位置涂抹少量润滑脂即可，维护成本极低，即使在潮湿、多粉尘的恶劣作业环境下，也不会出现电路故障类的问题，可靠性远高于同规格的低压电动手持钻。夹头与输出轴的连接采用标准锥面配合结构，输出轴的径向跳动控制在0.08mm以内，钻孔时不会出现钻头摆幅过大导致的孔位超差问题，能够满足IT10级精度的钻孔加工要求，对于普通的装配维修类作业来说，精度完全可以满足使用需求。主握柄的尾部做了圆弧收窄处理，需要施加较大进给力时，可以用掌心顶住握柄尾部施加轴向压力，不会因为局部压强过大导致掌心不适。手摇柄的转动半径设计为60mm，手动转动时的力臂长度合理，不需要施加过大的握力就可以带动齿轮转动，即便是力量较小的操作人员也可以轻松完成钻孔作业。整体结构没有复杂的异形零件，所有零部件都可以通过常规的机加工工艺完成生产，制造成本可控，适合批量生产作为常备手动五金工具配备到各类维修班组、手工工作室、户外作业团队中。
