激光切割机L型安装固定支座结构设计

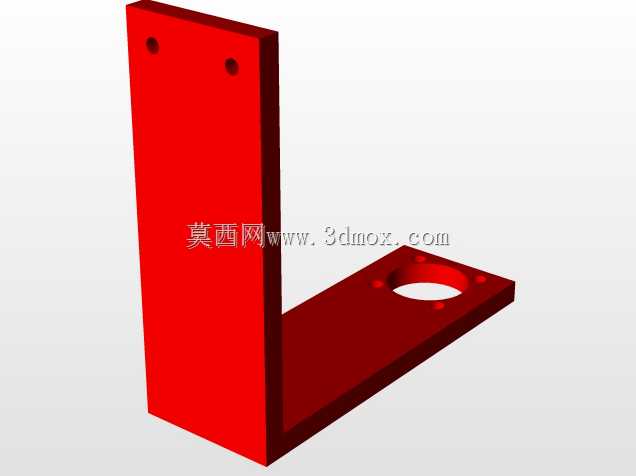

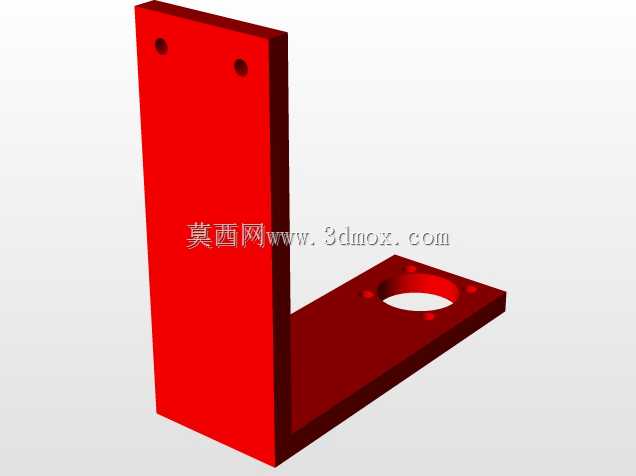

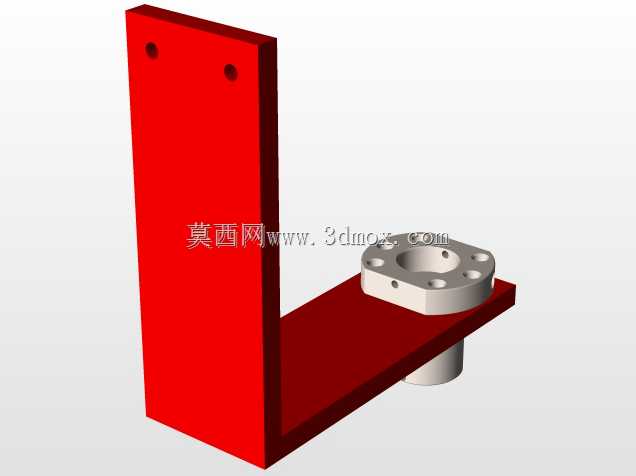

这款构件是激光切割设备上用于功能部件安装定位的专用支撑固定组件，主要应用于中小功率光纤激光切割机的光路辅助模块、传感检测单元或是小型气动执行元件的安装场景，在激光切割设备的床身侧边、横梁端部等需要垂直转向固定的安装位置广泛使用，能够为搭载的功能部件提供稳定的刚性支撑，避免设备高速运行过程中部件出现晃动偏移，保障激光切割的加工精度与运行稳定性。从功能特性来看，该构件采用L型一体化折弯式支撑结构，垂直立板部分设置两个对称的安装孔位，可直接通过螺栓锁紧固定在设备的安装基准面上，立板与水平承托板为一体式结构，不存在拼接装配的间隙，整体抗扭刚性更强，能够承受搭载部件运行时产生的振动载荷。水平承托板上集成了带多孔位的法兰安装座，法兰座底部带有定位凸台，可嵌入承托板的对应定位孔内完成预定位，再通过法兰周向的多个安装孔实现部件的多角度可调安装，适配不同安装朝向的功能部件需求，法兰中心的通孔可用于线缆、气路管道的穿设排布，让设备内部走线布管更加规整有序。在设计思路上，这款支座充分考虑了激光切割机内部安装空间紧凑的特点，整体结构没有冗余的设计部分，L型的结构形式刚好利用设备内部的直角安装空间，在有限的空间内完成支撑结构的布置，同时立板与承托板的厚度经过力学核算，既能够满足支撑刚性要求，又不会过度占用设备内部空间、增加不必要的结构重量。安装边界方面，垂直立板的两个安装孔孔距经过标准化设计，适配激光切割机通用的安装基准面孔位规格，水平承托板的法兰安装座凸台尺寸与通用法兰的定位尺寸匹配，安装时无需额外进行打孔改制，可直接完成装配，整体结构的边角处做了小倒角处理，避免安装过程中锐边划伤操作人员或是损坏线缆气路，法兰座与承托板的连接面经过平面度处理，保证搭载部件安装后基准面平整，不会出现倾斜偏移的问题，能够有效保障所搭载功能部件的运行精度，减少设备运行过程中的故障概率，提升激光切割机整体的运行可靠性。
