老式手摇式手动钻孔作业工具结构

这款手动钻孔工具是无需外接动力源的纯机械作业器具，主要面向无供电场景下的小型加工作业、户外应急维修、传统手工工坊加工、古董器物修复、教学演示等场景使用，能够在薄金属片、软质木材、塑料板材、薄型绝缘材料等工件上完成小直径孔位的钻削加工，尤其适合野外管线抢修、户外设备维护、偏远地区手工加工等无法接入电力的作业环境，也可作为传统金工教学的实操教具，帮助学习者理解齿轮传动的基本原理与手动进给的操作逻辑。

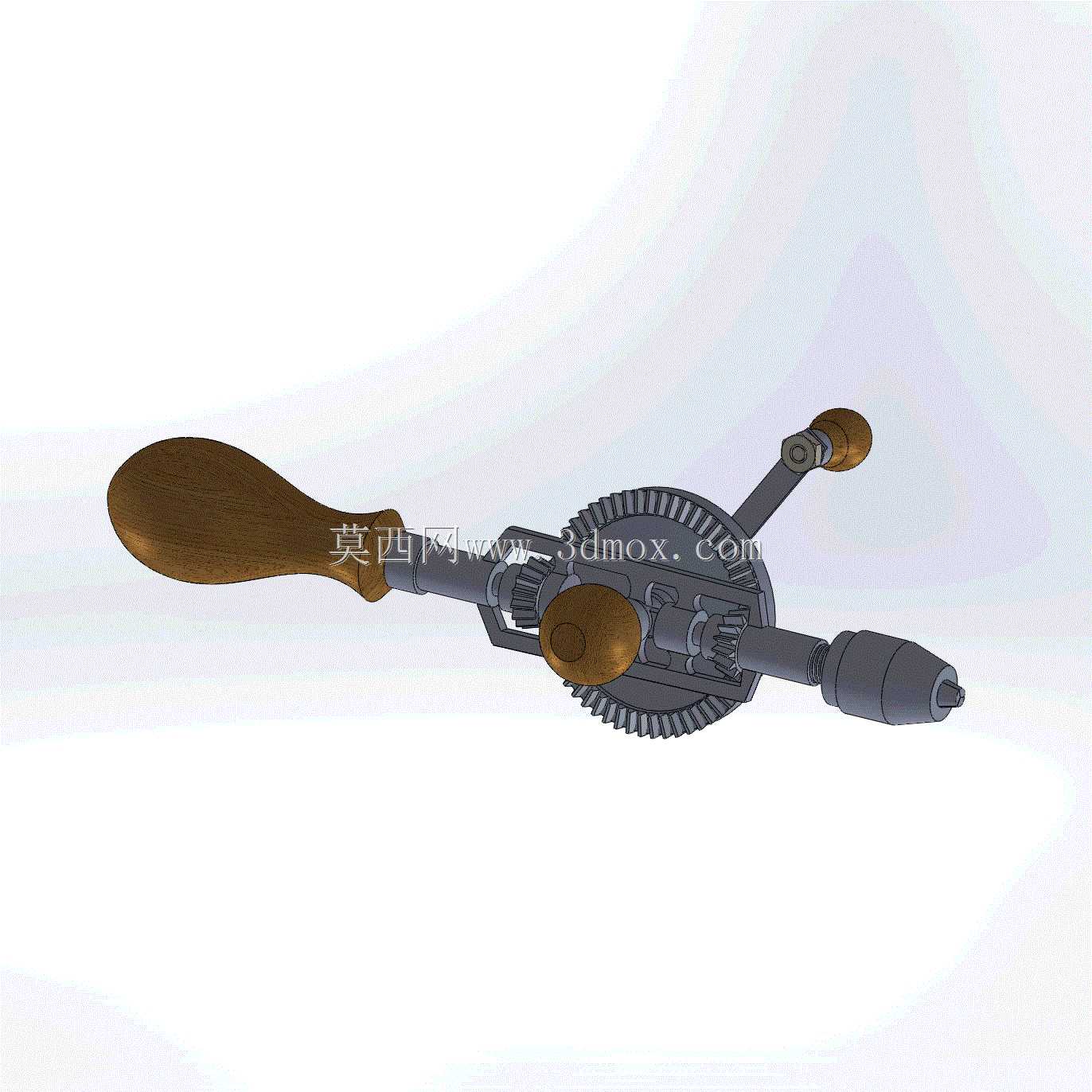

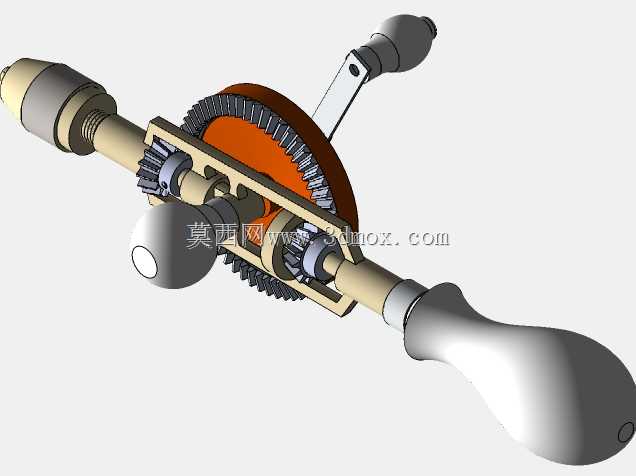

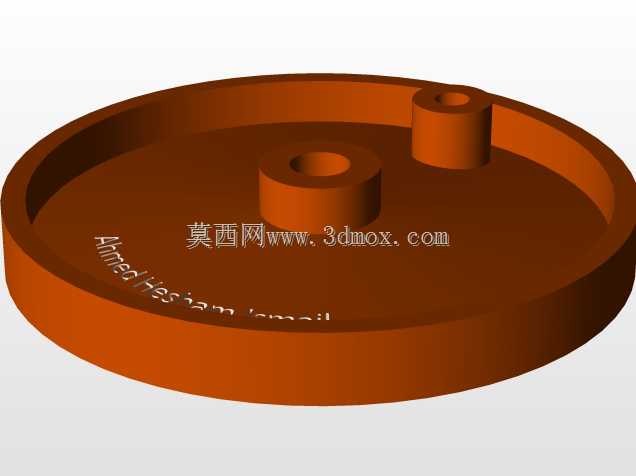

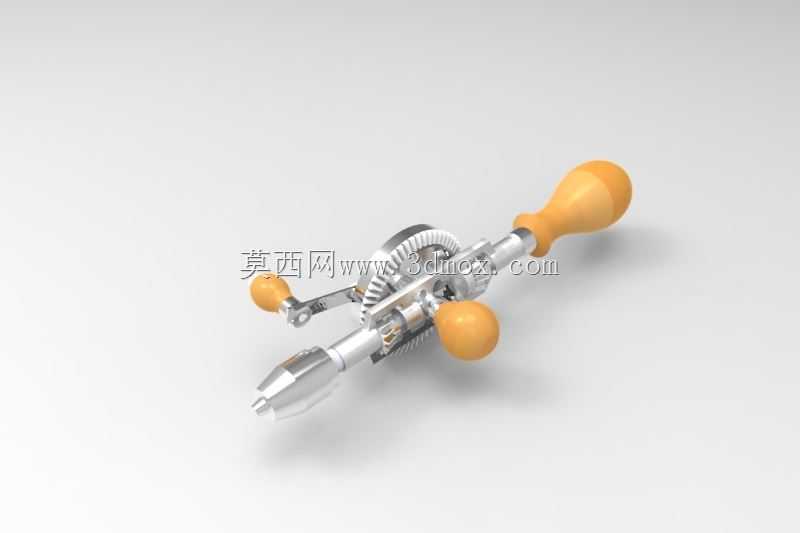

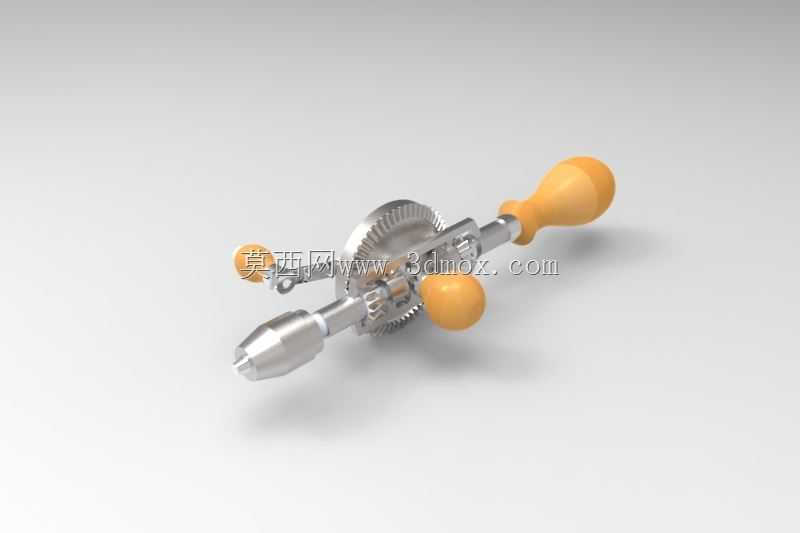

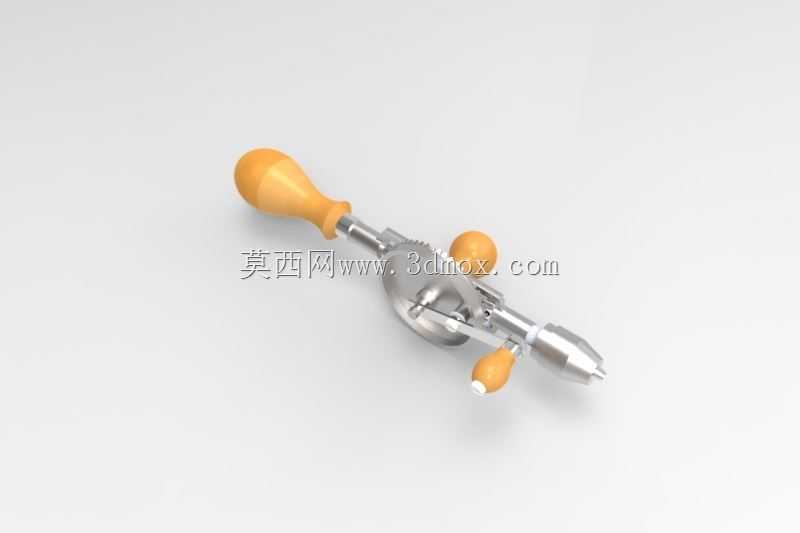

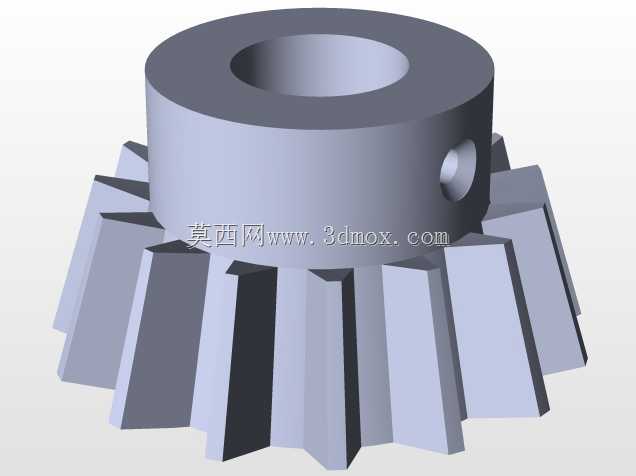

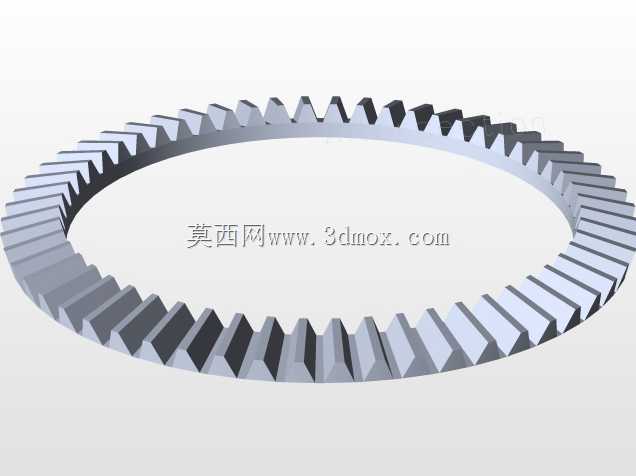

从功能特性来看，该工具采用纯机械齿轮传动结构，通过摇动手柄带动主齿轮转动，经锥齿轮组换向传动后将扭矩传递至前端钻夹头，带动装夹的钻头完成旋转切削动作，握持手柄采用符合人体工学的曲面造型，贴合手掌轮廓，作业时可一手握持固定手柄稳定设备姿态，另一手转动驱动手柄提供动力，顶部的辅助压柄可在钻孔时施加轴向进给力，保证钻头与工件表面的贴合度，避免钻孔过程中出现打滑、孔位偏移的问题，钻夹头采用通用的三爪夹紧结构，可适配不同直径的标准直柄钻头，满足不同孔径的加工需求，整体传动结构经过减速设计，能够在手动输入较低转速的情况下，为钻夹头提供足够的切削扭矩，降低手动作业的劳动强度。

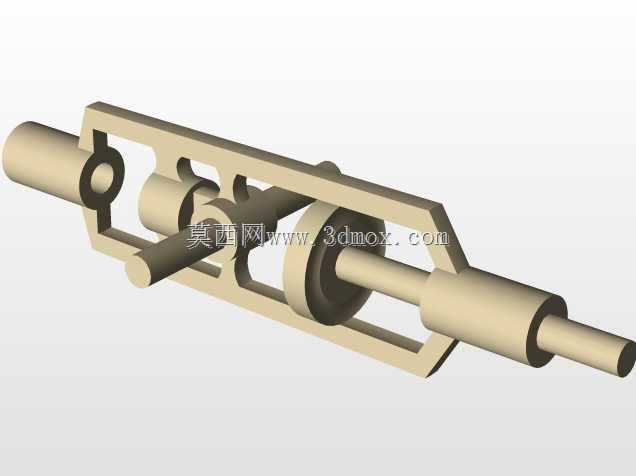

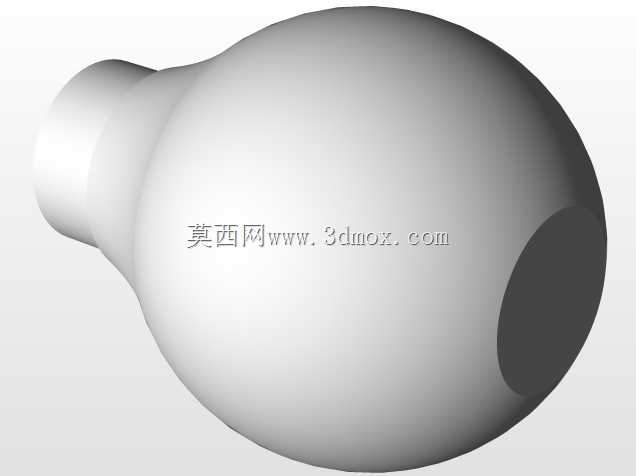

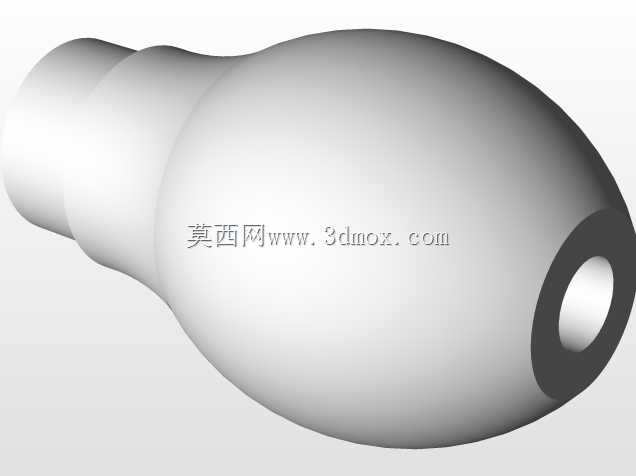

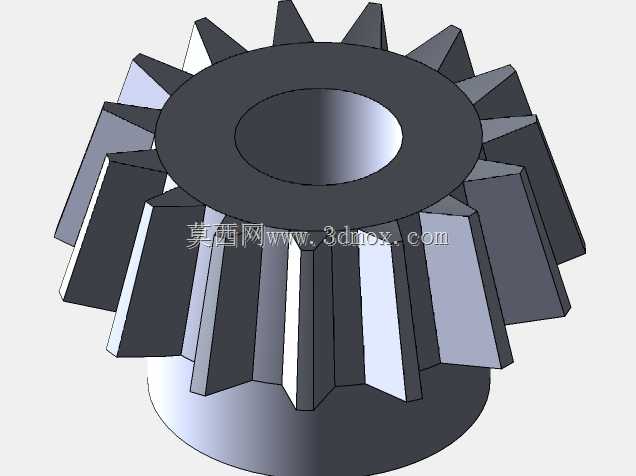

在设计思路上，该工具优先考虑无动力场景下的实用性与耐用性，整体结构采用模块化设计思路，将传动齿轮组、握持结构、钻夹头连接结构拆分为独立的装配单元，既便于生产过程中的零件加工与装配，也方便后期使用过程中的维护与零件更换，所有传动齿轮均采用直齿圆柱齿轮与锥齿轮配合的传动方案，传动效率高、加工难度低、运行过程中稳定性好，木质手柄部分做了圆润化处理，没有尖锐棱角，长时间握持作业不易产生硌手的疲劳感，整体结构没有复杂的电子元件或易损密封件，能够适应潮湿、多尘等复杂的户外作业环境，使用寿命长且维护成本极低。

从外形尺寸与安装边界来看，该工具整体为长条形手持结构，整体长度适配成年人单手握持的操作范围，最大宽度集中在齿轮传动段，不会占用过多的操作空间，作业时无需额外的固定安装台面，仅靠操作人员双手即可完成设备的固定与操作，可在狭小的作业空间内完成钻孔作业，钻夹头的伸出长度预留了足够的工件避让空间，能够在带有一定凸起结构的工件表面完成钻孔操作，不会因为工件表面的结构干涉导致无法正常作业，整体重量控制在手动操作可长时间承受的范围内，长时间手持作业不会产生过重的负重感，适合连续的小批量手动加工作业使用。
