精密传动蜗杆蜗轮啮合构件结构设计

　　在各类需要大传动比、低噪音传动的工业设备场景中，这类蜗杆蜗轮构件是核心的动力传递单元，常见于中小型减速机、机床进给机构、自动化输送线的分度单元、阀门驱动装置以及精密伺服传动模组里，区别于直齿轮平行轴传动的形式，这类交错轴传动构件能在单级传动下实现10-80的大传动比，同时具备反向自锁的特性，在起重、升降类设备中可以避免负载反向滑落，提升设备运行的安全冗余。从实际使用的角度看，该构件的核心功能是在空间交错的两轴之间传递运动与扭矩，通常两轴的交错角为90度，蜗杆作为主动件接入动力输入端，蜗轮作为从动件输出低转速大扭矩，适配电机高转速低扭矩的输出特性，匹配终端执行机构的负载需求。

　　设计这类构件时，首先要确定的是模数与头数匹配关系，单头蜗杆的传动比更大、自锁性能更好，但传动效率相对偏低，多头蜗杆传动效率更高，但加工精度要求也随之提升，齿形部分采用阿基米德齿形设计，加工时可以通过普通车床完成齿形切削，不需要专用的成型刀具，适配常规的机械加工工艺，降低量产阶段的加工成本。齿面的螺旋升角需要和蜗轮的螺旋角精准匹配，啮合侧隙控制在0.02-0.05mm区间，侧隙过大会导致传动回程误差增大，影响精密传动场景下的定位精度，侧隙过小则会在运行时出现齿面卡滞、润滑脂无法进入啮合面的问题，加剧齿面磨损。

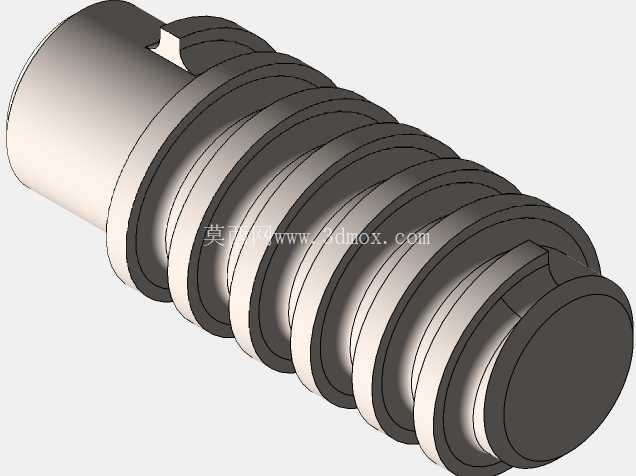

　　从外形结构来看，该蜗杆采用一体式轴杆设计，两端预留的光轴段是轴承安装位，直径公差按照h6级精度加工，和深沟球轴承或者角接触轴承的内圈过盈配合，保证轴系转动时的同轴度，避免高速转动时出现径向跳动。轴端预留的键槽位置用于安装联轴器或者同步带轮，和驱动电机的输出轴连接，键槽的宽度公差按照P9级设计，保证平键安装后无旷量，动力传递时不会出现键连接松动的问题。齿部的有效啮合长度需要覆盖蜗轮的全齿宽，安装时的中心距公差控制在IT7级精度范围内，中心距偏大会导致啮合齿面接触面积不足，齿面局部应力集中，长时间重载运行会出现齿面点蚀甚至断齿，中心距偏小则会导致齿面啮合过紧，运行温升过高，润滑脂失效速度加快。

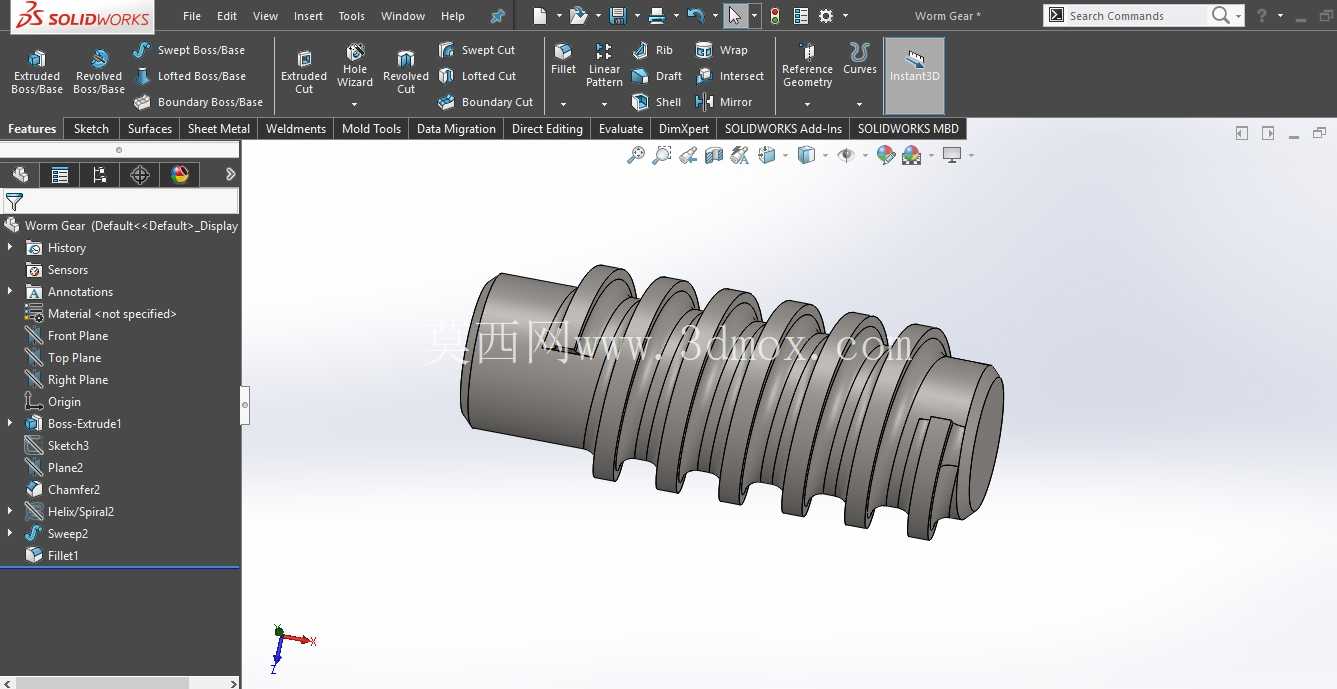

　　在安装边界上，该构件的轴向定位依靠两端轴承的端盖完成，轴向窜动量控制在0.01mm以内，避免蜗杆轴向窜动导致啮合位置偏移，蜗轮的安装轴需要和蜗杆轴保持严格的空间垂直，垂直度误差不超过0.02mm/100mm，否则会出现齿面单边接触，传动噪音增大，齿面磨损不均匀的问题。设计建模过程中，齿形的螺旋线扫掠是核心难点，需要先根据模数、导程计算出准确的螺旋线参数，再通过齿形截面沿螺旋线扫掠生成实体，齿根部分做0.2mm的圆角过渡，避免热处理时出现应力集中，提升构件的疲劳强度。齿面的粗糙度要求达到Ra1.6，保证啮合时的顺滑度，减少运行时的摩擦损耗，轴类安装位的粗糙度达到Ra0.8，满足轴承配合的精度要求。实际选型应用时，需要根据负载扭矩计算齿面接触强度和齿根弯曲强度，确认模数和齿宽满足负载要求，同时匹配对应的润滑方式，中低速轻载场景可以采用脂润滑，高速重载场景则需要采用油浴润滑，保证啮合面持续有润滑油膜覆盖，延长构件的使用寿命。这类传动构件在结构设计时还要考虑拆装便利性，轴端的倒角按照C2设计，方便轴承和联轴器的装配，不会在安装时刮伤轴承内圈或者联轴器的配合面，齿部两端也做了相应的倒角处理，避免安装时磕碰损伤齿形，影响啮合精度。
