汽车传动系统差速齿轮箱结构设计

差速齿轮箱是汽车驱动桥核心传动部件，主要应用于乘用车辆、商用车辆的驱动桥总成中，承担动力分流、两侧车轮差速运转的核心功能，解决车辆转弯行驶时两侧驱动轮行驶距离不同带来的滑动摩擦问题，避免轮胎异常磨损、传动系统卡滞故障。从实际装车场景来看，该结构布置于驱动桥中部，输入端连接传动轴输出端，两侧输出端分别连接左右驱动轮半轴，动力从主减速从动齿轮输入后，经差速器壳体传递至行星齿轮轴，再通过行星齿轮与两侧半轴齿轮的啮合，将动力分配给左右半轴，直线行驶时行星齿轮无自转，两侧半轴等速输出，转弯时行星齿轮绕半轴轴线公转的同时产生自转，实现两侧半轴不同转速输出，匹配车轮不同的滚动距离需求。

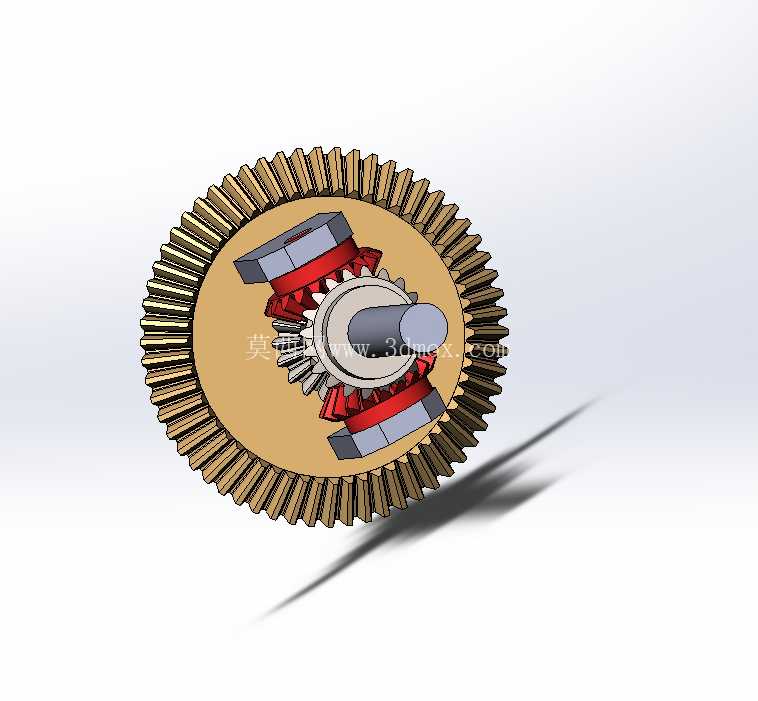

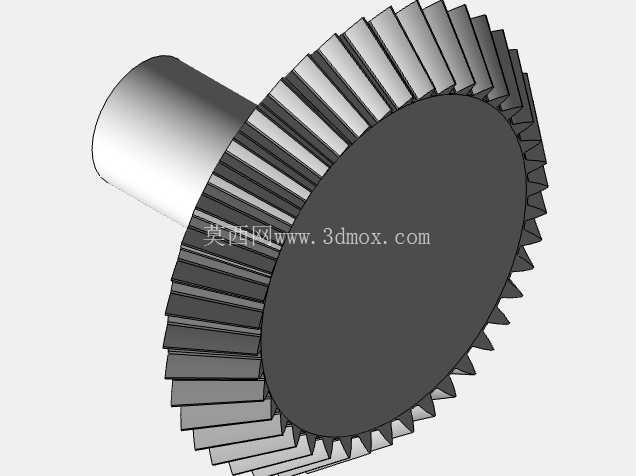

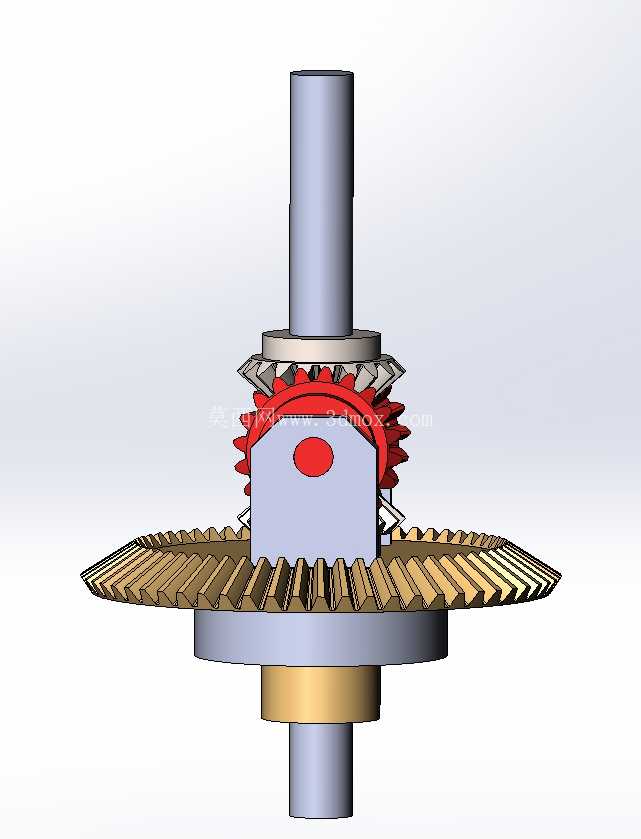

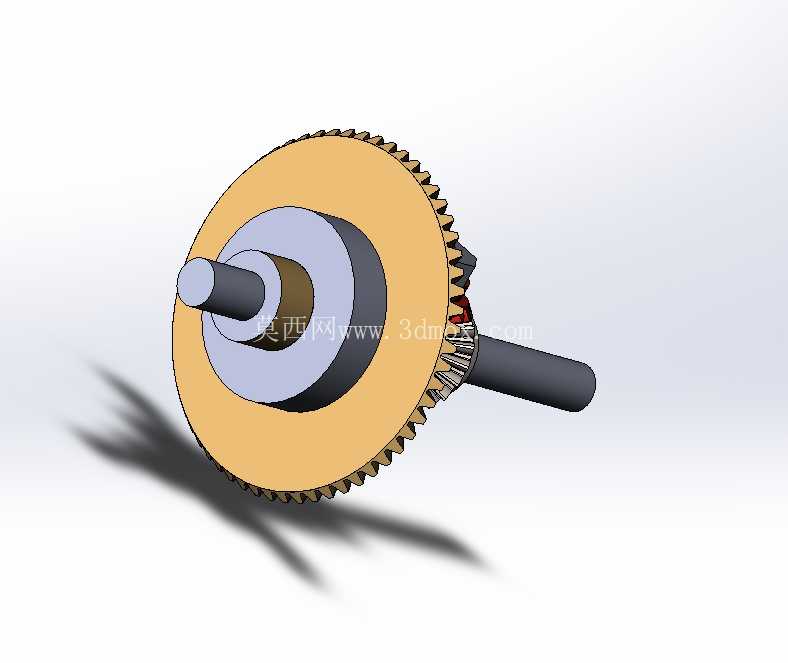

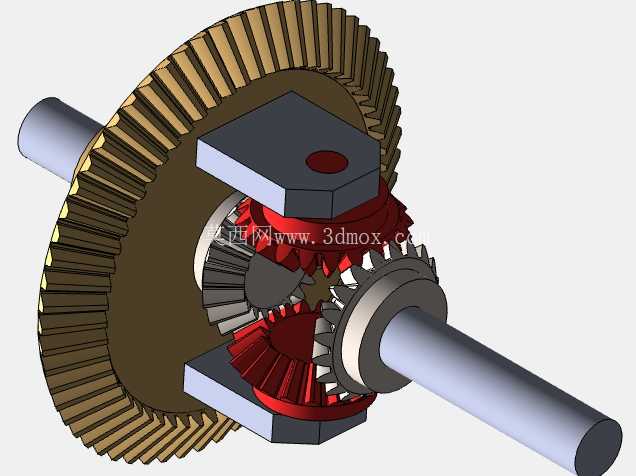

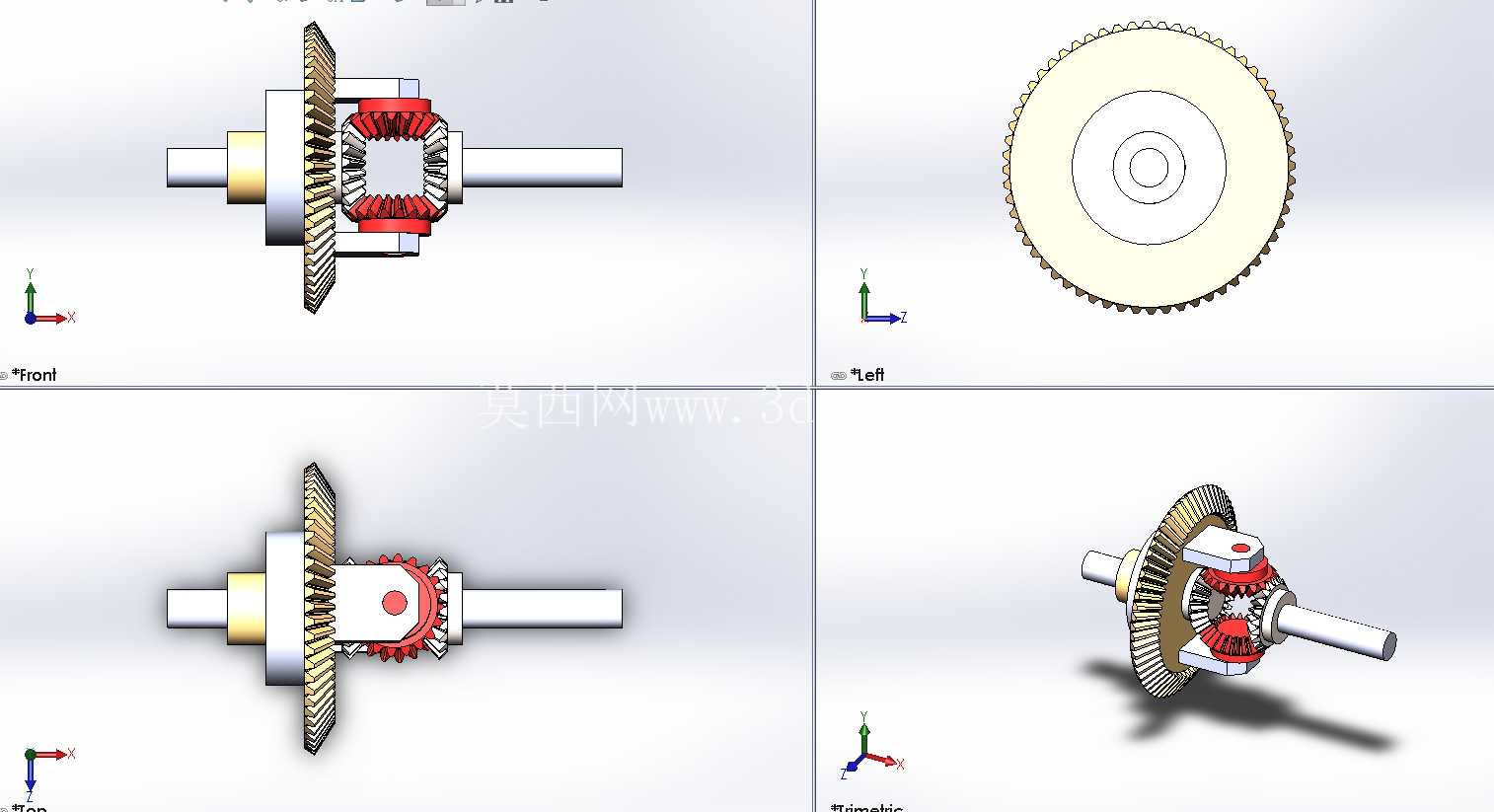

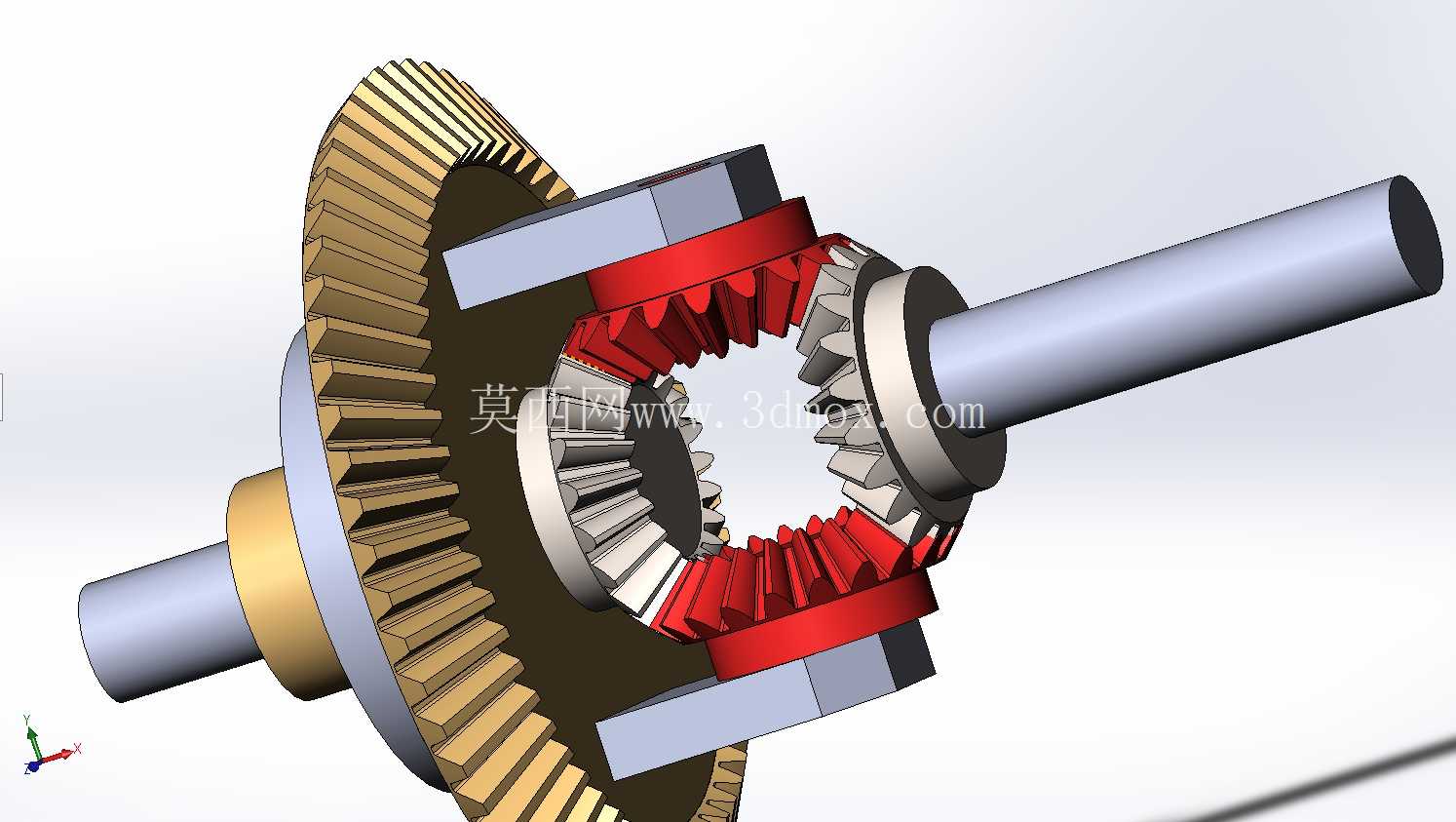

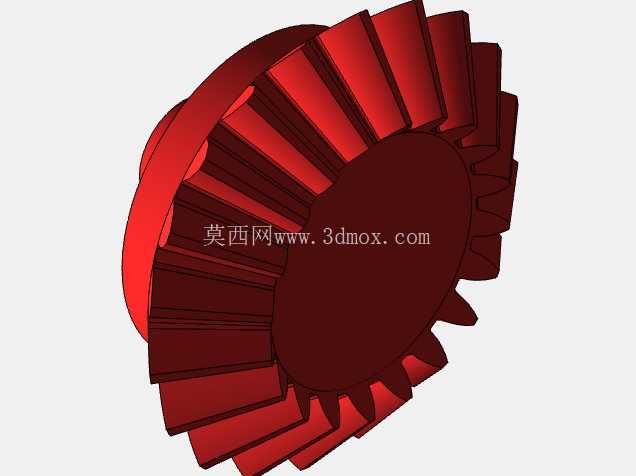

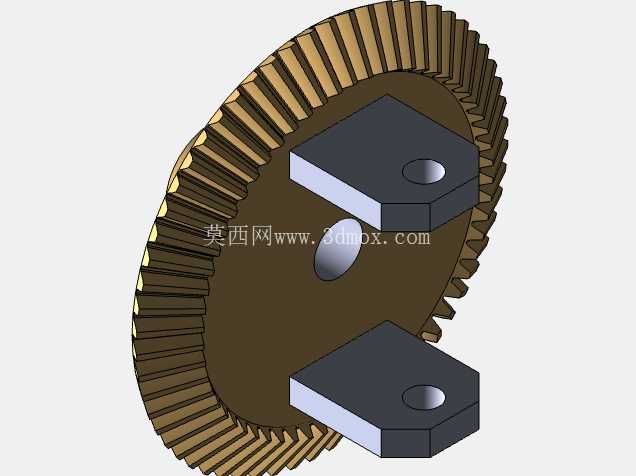

从结构设计思路来看，整套差速组件采用对称式锥齿轮差速结构，核心部件包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、行星齿轮球面垫片、半轴齿轮推力垫片。差速器壳体采用剖分式结构，通过螺栓紧固连接，主减速从动齿轮通过螺栓固定在差速器壳体法兰端，保证动力输入的同轴度；十字行星齿轮轴的四个轴颈嵌装在差速器壳体对应的径向孔内，行星齿轮空套在轴颈上，背部球面与差速器壳体内球面配合，保证齿轮啮合时可自适应微调位置，避免偏载；半轴齿轮内花键与半轴外花键配合，将扭矩传递至车轮端，齿轮背部的推力垫片采用耐磨铜合金材质，吸收齿轮啮合产生的轴向推力，减少壳体磨损，垫片磨损后可单独更换，降低后期维护成本。

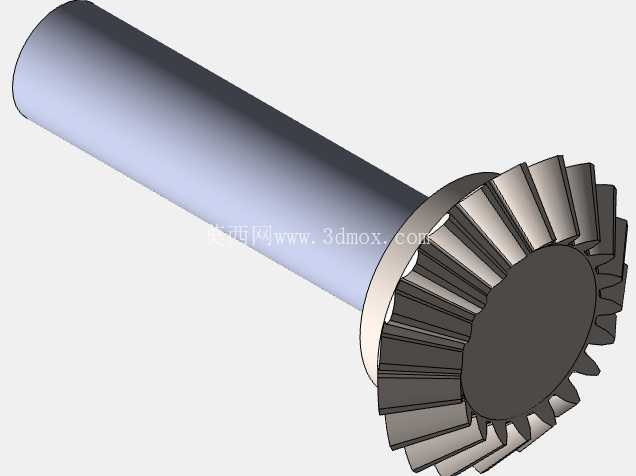

从安装边界与尺寸配合来看，设计时需严格匹配主减速齿轮的安装中心距，差速器壳体两端轴颈与驱动桥壳体内的圆锥滚子轴承配合，轴承安装位的轴颈公差采用k6过渡配合，保证轴承内圈与轴颈无相对滑动；行星齿轮与半轴齿轮的啮合间隙控制在0.15mm-0.35mm之间，通过调整垫片厚度控制间隙值，避免间隙过大导致传动冲击、间隙过小导致齿轮卡滞发热；行星齿轮轴与差速器壳体孔的配合采用H7/h6间隙配合，保证轴的定位精度同时方便装配；半轴齿轮花键采用渐开线花键，定心方式为齿侧定心，配合精度选6级，保证扭矩传递的平稳性，花键有效长度需匹配半轴插入深度，避免花键受力不均导致断齿。

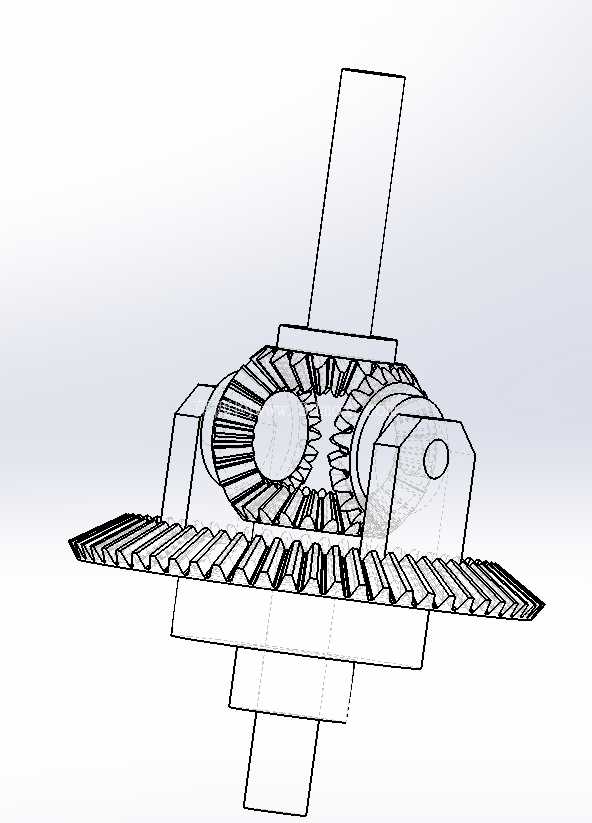

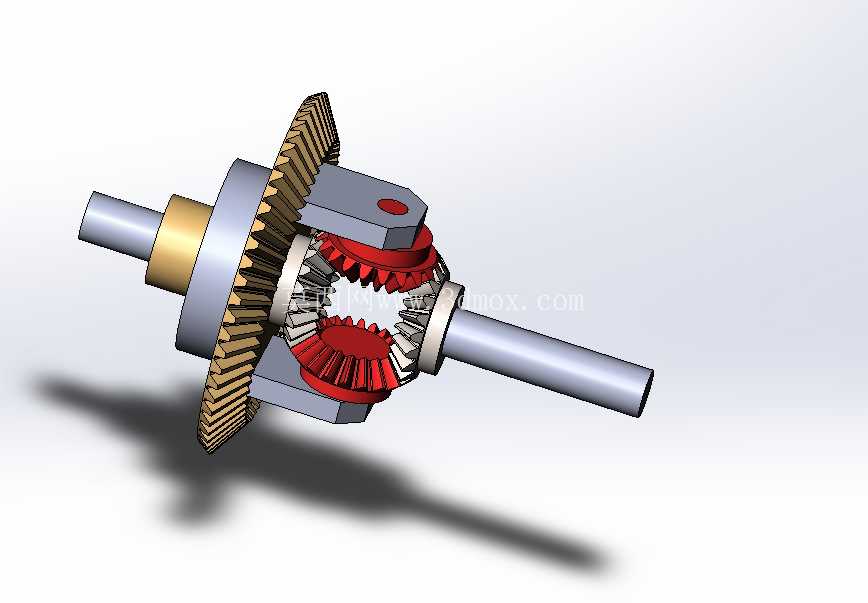

从功能特性来看，该差速结构结构简单、工作可靠，在平直路面行驶时传动效率接近99%，可满足常规公路车辆的使用需求；锥齿轮采用渐开线齿形，齿面经渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性充足，可承受频繁的扭矩冲击；差速器壳体采用球墨铸铁铸造，经时效处理消除内应力，保证壳体在长期交变载荷下不变形，轴承位、齿轮安装位的形位公差控制在0.02mm以内，保证传动部件的同轴度要求。实际建模过程中，所有齿轮齿形均按照渐开线方程生成，装配时严格按照实际装配约束添加配合关系，可直观演示差速器的工作原理，转动输入齿轮时可模拟直线行驶两侧等速输出、转弯时两侧差速输出的运动状态，清晰展示行星齿轮公转与自转的复合运动过程，可用于机械原理教学、传动结构方案验证、新车型底盘传动系统的前期设计参考。建模时对所有配合面做了公差标注参考，装配干涉检查已全部完成，无静态干涉与运动干涉，可直接用于工程图导出、结构有限元分析的基础模型，也可作为同类差速产品改型设计的基础模板，调整齿轮模数、齿数、壳体安装尺寸即可适配不同吨位、不同驱动形式的车型需求。
