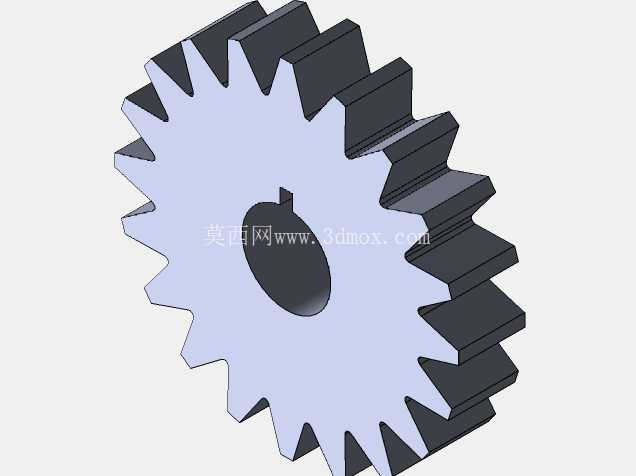

带键槽直齿圆柱传动齿轮结构设计

　　齿轮中心设置的键槽是整个安装结构的关键，装配时通过平键与传动轴实现周向固定，相比过盈配合的安装方式，键槽连接既可以传递足够的工作扭矩，又能在设备检修时快速拆装，不会对轴面和齿轮内孔造成拉伤，适配绝大多数中低速、中等载荷的传动工况。设计这类齿轮的时候，首先要匹配安装轴的直径确定内孔尺寸，键槽的宽度和深度要严格对应所选平键的规格，避免装配时出现键侧间隙过大导致的传动冲击，或是键槽过窄无法压装的问题。轮齿的齿数选择需要结合传动比要求计算，既要保证啮合时的重合度足够，避免单齿受力过大出现断齿风险，又要控制齿轮的整体外径，避免超出安装腔的边界尺寸，给周边的轴承、端盖等零部件留出足够的装配空间。这款直齿圆柱齿轮是机械传动系统里的核心基础件，日常在各类需要定比传动的设备里都能见到它的身影，从小型输送线的动力传递单元，到机床主轴的进给传动组，再到轻工包装设备的同步驱动机构，只要是需要精准转速匹配、稳定扭矩传递的部位，这类齿轮都能适配。从结构设计来看，轮齿采用标准渐开线齿形，这种齿形的优势在于啮合过程中传动比恒定，不会出现忽快忽慢的传动波动，同时齿面接触应力分布均匀，长期运行下的磨损速率可控，能有效降低设备运维的更换频率。

　　齿厚的设计要结合传递的额定扭矩核算，齿宽过小会导致单位齿面载荷过高，运行中容易出现点蚀、胶合等失效形式，齿宽过大则会增加加工难度，同时容易因为轴的挠曲变形出现齿向载荷偏载，反而缩短使用寿命。实际应用场景里，这类齿轮通常和同模数的其他齿轮配对使用，安装时要保证两轴的平行度误差在允许范围内，齿侧间隙要调整到合理区间，间隙过大会导致正反转切换时出现明显的回程冲击，影响传动精度，间隙过小则会在运行发热后出现卡齿、齿面剧烈磨损的问题。齿轮的端面和内孔的垂直度公差需要严格控制，否则装配后会出现轮齿偏摆，运转时产生周期性的振动和噪音，长期运行还会加速轴承的磨损。

　　从安装边界来看，齿轮的轮毂突出长度要匹配轴上的定位轴肩尺寸，装配后齿轮端面要和轴肩贴合，避免轴向窜动，同时轮毂外径不能超过齿根圆的最小尺寸，防止和配对齿轮的轮毂发生运动干涉。轮齿的齿顶圆边缘做了微小的倒角处理，既可以去除加工产生的毛刺，避免装配时划伤操作人员，也能在啮合初期减少齿顶的尖角磕碰，降低跑合阶段的磨损量。在传动系统的布局里，这类直齿轮不需要额外的轴向力抵消结构，因为直齿啮合时的作用力全部沿径向分布，支撑轴的轴承只需要承受径向载荷，可以选用深沟球轴承这类结构简单、成本较低的支撑件，有效降低整套传动机构的整体成本。

　　针对不同的工况需求，这类齿轮可以搭配不同的热处理工艺，普通载荷工况下可以采用调质处理提升齿芯的韧性，中重载工况则可以对齿面进行高频淬火，提升齿面硬度，增强耐磨性能。建模过程中，齿形的绘制需要严格遵循渐开线的生成原理，保证齿廓的精度，键槽的位置要和轮齿的相对位置符合装配要求，避免出现安装后键槽方向错位，导致齿轮啮合相位偏差的问题。整体结构没有多余的复杂特征，加工工艺性好，既可以采用滚齿工艺进行批量生产，也可以通过线切割加工小批量的定制件，适配不同规模的设备生产需求。
