机械加工实训用尼龙锤头金属柄手锤

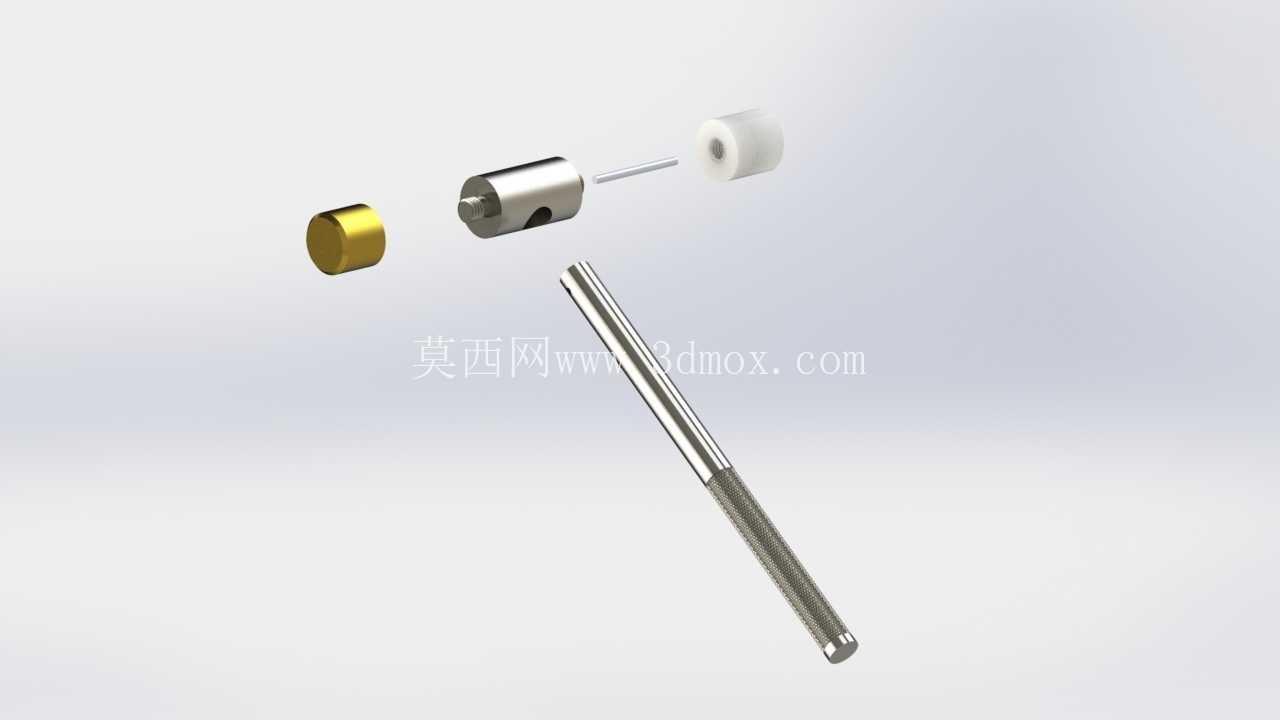

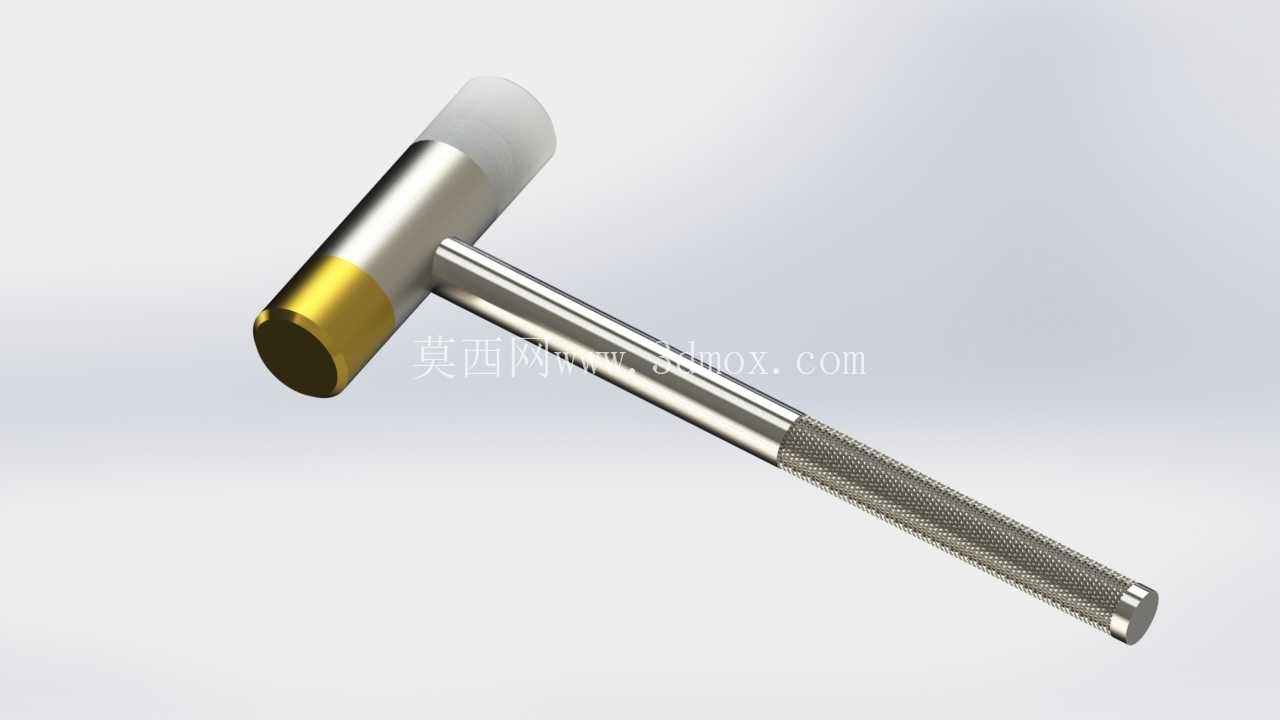

　　这款手锤的三维结构完全贴合机械加工实训场景的实际使用需求，区别于普通民用锤具，其结构设计充分考虑了金工实习过程中，学员对工件敲击、装配、校形的多场景操作要求。锤头部分采用双材质复合结构，一端为硬质合金钢打击面，硬度控制在HRC45-50区间，可满足对钢件、铝件的粗敲击、錾削辅助作业需求，打击面做了1.5mm的倒圆角处理，避免敲击时边缘崩屑飞溅，符合实训场景的安全操作规范；另一端为嵌入式尼龙锤头，通过过盈配合与钢质锤身连接，尼龙段伸出长度为22mm，主要用于零件装配过程中的软敲击作业，比如轴承安装、钣金件校形、已加工表面的调整，不会在工件表面留下敲击凹痕，适配精加工零件的装配调整需求。

　　锤身与锤柄的连接采用锥度过盈加防脱铆边结构，锥度比为1:20，装配时通过压力机压入后在锤柄端部做涨铆处理，完全规避使用过程中锤头脱落的风险，这一结构也是工业级手锤的标准连接形式，相比木柄的楔铁连接，抗冲击疲劳寿命提升3倍以上。锤柄部分采用45号钢整体车削加工，柄身直径从锤头连接处的14mm逐步过渡到尾部的16mm，靠近尾部120mm长度区间做了网纹滚花处理，滚花纹距0.8mm，滚花深度0.3mm，即使手上沾有切削液、油污也能保证足够的握持摩擦力，不会出现打滑脱手的情况；锤柄尾部做了R5的圆弧收边，长时间握持不会硌手，适配连续2小时以上的实训操作强度。从安装边界与尺寸适配来看，整锤总长度控制在280mm，锤头总长度105mm，钢质打击端直径30mm，尼龙端直径28mm，整体重量控制在420g左右，这个重量区间既保证了足够的敲击动能，又不会因为过重导致学员长时间操作出现手臂疲劳，非常适合初学者掌握敲击力度控制。在实际实训应用中，这款手锤可覆盖钳工实训全流程的敲击需求：錾削平面时使用钢质端配合錾子完成金属切削，工件划线时可用来敲击样冲打定位眼，零件组装时用尼龙端敲击已加工面完成配合调整，甚至在小型机床的刀具装夹、工件找正过程中，也可用来轻敲工件调整装夹位置。

　　设计过程中特意规避了普通民用锤的结构缺陷：普通锤的木柄容易受温湿度影响出现松动、断裂，这款全钢柄结构完全不受车间切削液、润滑油的腐蚀，也不会因为温度变化产生形变，日常维护只需要定期检查铆边是否松动即可，使用寿命是普通木柄锤的5倍以上。锤头的钢质部分做了表面镀硬铬处理，铬层厚度0.02mm，既可以防止车间潮湿环境下生锈，也能降低表面粗糙度，减少敲击时的铁屑粘附；尼龙锤头采用MC浇铸尼龙材质，耐磨性是普通尼龙的2倍，长时间敲击不会出现明显凹陷，当尼龙段磨损到剩余5mm时，可通过压力机压出更换新的尼龙端头，不需要整体更换锤头，降低了工具的使用成本。

　　从结构建模的角度来看，这款手锤的所有特征都采用参数化建模方式，锤头的锥孔、锤柄的锥度配合、滚花特征、铆边结构都可以通过参数调整快速适配不同尺寸规格的手锤设计，比如将整锤长度调整为350mm、锤头直径调整为35mm即可作为机修车间的日常检修用锤，将尼龙端更换为橡胶端即可作为内饰装配专用锤，结构的拓展性极强。建模过程中对配合面的公差做了模拟验证，锥面配合的过盈量控制在0.02-0.03mm，既保证装配后的连接强度，又不会因为过盈量过大导致装配时锤身开裂；滚花特征的建模采用阵列方式实现，还原了实际机加工过程中滚花刀切削的纹理走向，完全符合实际加工的工艺逻辑，不存在无法加工的建模特征。
