双曲抛物面直梁构造主梁结构设计

　　在大跨度公共建筑、异形景观构筑物、特殊工业厂房的屋面与立面承重体系搭建中，双曲抛物面形态的直梁构造主梁是兼顾力学性能与造型表现力的核心承重构件。这类构件打破了传统平直主梁仅能传递平面荷载的局限，通过直梁单元的空间排布拟合双曲抛物面的曲面形态，在实现流畅曲面造型的同时，无需额外定制曲梁构件，大幅降低了异形结构的加工与安装难度。从实际工程应用来看，这类主梁常被用于场馆屋面的主承重骨架、异形景观廊架的支撑体系、大跨度遮阳棚的受力主结构，甚至部分特殊工业设备的外部支撑框架，能够在覆盖大跨度无柱空间的同时，凭借曲面形态优化风荷载、雪荷载的传递路径，减少局部应力集中带来的结构失效风险。

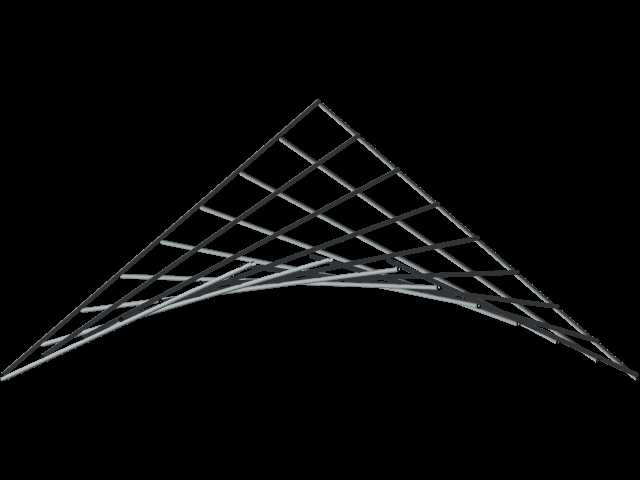

　　从设计思路层面拆解，该结构的核心逻辑是利用双曲抛物面的直纹曲面特性——整个曲面可由两组互不相交的直线族拟合生成，因此所有承重主梁均可采用标准直型型材加工，无需对型材进行弯弧、扭弯等复杂二次成型处理，从加工端就规避了曲梁加工精度难控制、残余应力难消除的问题。排布直梁单元时，需要先根据项目的跨度要求、荷载等级确定曲面的矢跨比，通常屋面结构的矢跨比会控制在1/8到1/12之间，兼顾排水坡度要求与结构自重控制；每根直梁的两端连接节点需要根据曲面的空间坐标定位，节点处采用铰接还是刚接需要结合整体结构的受力计算确定，铰接节点可释放温度变形带来的附加应力，刚接节点则能提升整体结构的抗侧移刚度，适配风荷载较大的区域。

　　从功能特性来看，这种直梁构造的双曲抛物面主梁相比传统网架结构、实腹曲梁结构有着明显的优势。首先是自重更轻，由于所有构件均为直线型型材，可根据每根梁的实际受力大小选择对应截面规格的型材，避免曲梁为抵消加工残余应力额外增加的截面冗余，整体用钢量可比同跨度的实腹曲梁结构降低15%到22%。其次是安装效率更高，所有直梁构件均可在工厂预制完成，现场仅需按照定位坐标完成节点拼接，无需现场进行弯弧校正、曲面拟合等复杂工序，安装周期可缩短30%以上。另外，这种结构的受力传递路径十分清晰，竖向荷载作用下，直梁单元内主要产生轴力与少量弯矩，能够充分发挥型材的轴向承重性能，相比受弯为主的实腹梁，材料强度利用率可提升40%左右；在水平风荷载作用下，双曲抛物面的曲面形态可将部分水平力分解为沿梁轴向的分力，减少结构整体的水平侧移，提升抗风稳定性。

　　关于外形尺寸与安装边界，这类主梁的整体尺寸完全适配项目的实际跨度需求，单根直梁的长度通常控制在6米以内，适配常规型材的运输与吊装要求，若跨度更大则可通过节点拼接延长直梁长度，拼接位置需避开梁的弯矩最大截面，通常设置在梁跨度的1/3处。安装过程中需要注意的边界条件较多，首先是下部支撑结构的预埋件定位精度，由于每根直梁的空间坐标唯一，预埋件的位置偏差需要控制在5mm以内，否则会导致直梁安装时出现强制拼装，产生额外的装配应力；其次是直梁安装的顺序要求，通常需要先安装曲面四个角点的定位梁，形成整体的空间定位基准，再从角点向中间逐排安装其余直梁，每安装3到5排梁就需要进行一次整体坐标复核，避免累积误差导致最终曲面形态偏离设计值；最后是节点的防腐与变形适配，所有连接节点需要根据项目的环境防腐等级做对应处理，户外项目需采用热镀锌加防腐涂层的双重处理，节点处需预留1到2mm的间隙适配温度变形，避免温度应力导致构件屈曲。

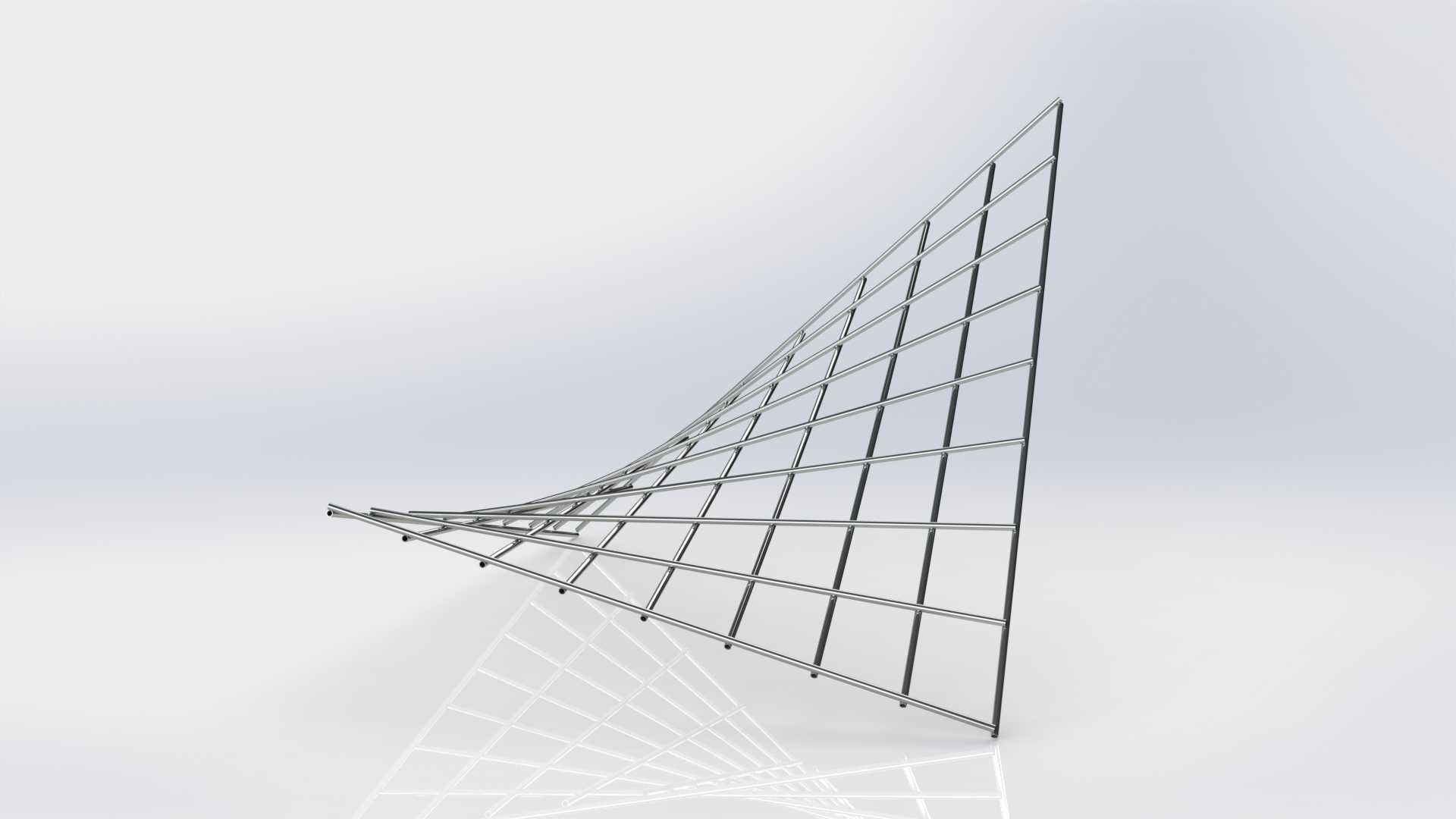

　　在实际建模过程中，需要先建立双曲抛物面的基准曲面，通过曲面的等参线提取生成直梁的中心线路径，再根据受力计算结果给每根线路径赋予对应规格的型材截面，需要特别注意梁端节点的切口处理，保证相邻直梁在节点处能够精准贴合，避免出现干涉问题。完成构件建模后还需要进行整体的干涉检查，确认所有直梁、节点板、连接件之间无碰撞，同时模拟安装顺序，验证构件的吊装空间是否充足，避免现场安装时出现构件无法就位的问题。这类结构的建模难点在于空间坐标的精准控制，每根梁的空间角度都存在差异，不能采用批量复制的方式生成构件，需要逐根核对梁的端点坐标与截面方向，保证最终生成的结构模型与设计曲面完全拟合，为后续的结构受力计算、构件加工图导出提供准确的模型基础。
