多元件翼型垂直轴风力涡轮结构设计

项目分类:风力发电机 发布时间:2022-07-14 ID:683104
  • 多元件翼型垂直轴风力涡轮结构设计
  • 多元件翼型垂直轴风力涡轮结构设计
  • 多元件翼型垂直轴风力涡轮结构设计
  • 多元件翼型垂直轴风力涡轮结构设计
  • 多元件翼型垂直轴风力涡轮结构设计
  • 多元件翼型垂直轴风力涡轮结构设计
  • 多元件翼型垂直轴风力涡轮结构设计

  垂直轴风力涡轮的应用场景覆盖分布式供能、离网站点补能、城市建筑配套风电等多个领域,相较于水平轴机型,这类设备无需对风机构,在紊流风场下的启动适应性更强,尤其适合风向多变、风速波动大的近地面安装场景,比如城郊建筑屋顶、野外监测站点、海岛小型供电站等区域,都能适配这类垂直轴结构的风能捕获设备。

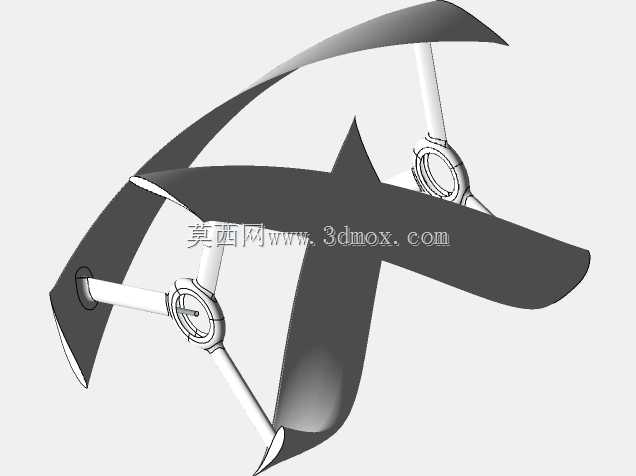

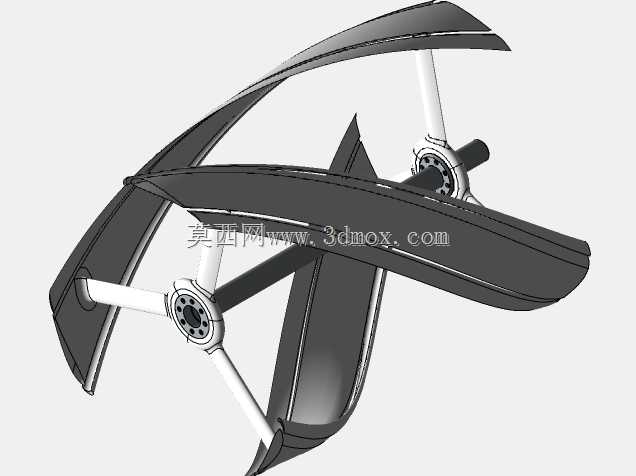

  这款多元件翼型的垂直轴涡轮,核心功能是通过多组螺旋扭曲翼片捕获不同方向的来流动能,将风能转化为转轴的旋转机械能,后续可对接发电模块完成电能输出。结构上采用多片螺旋式翼片沿中心轴周向均布的布局,翼片采用扭曲曲面设计,从上端连接环到下端连接环的扭转角度经过曲面拟合优化,能够在不同来流攻角下保持较为稳定的升阻比,避免单组翼片在风轮旋转过程中出现力矩波动过大的问题。翼片与上下连接环的衔接位置做了平滑过渡处理,减少翼根位置的应力集中,同时降低气流在衔接处的涡流损耗,提升风能捕获效率。

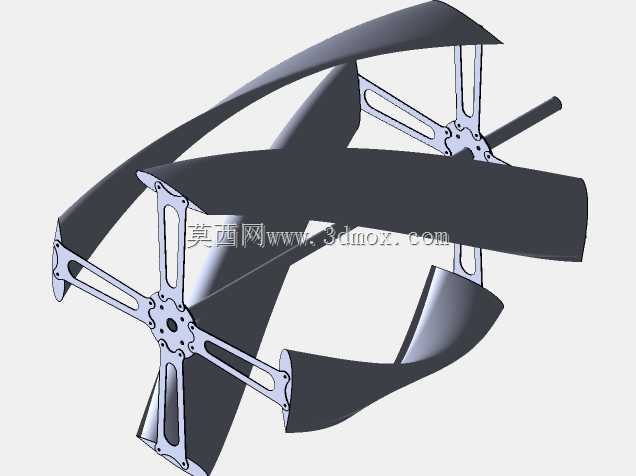

  设计过程中优先考虑了低风速启动性能,多翼片的布局能够增大风轮的迎风有效面积,在较低来流速度下即可产生足够的启动力矩,带动中心轴旋转。中心支撑轴采用立式贯通结构,上下两端预留了轴承安装位,可适配标准深沟球轴承或推力轴承的安装尺寸,安装时需要保证中心轴的垂直度公差控制在合理范围内,避免旋转过程中出现翼片剐蹭或轴系偏磨的问题。上下端的连接辐条采用对称放射状布局,既能够将翼片的载荷均匀传递到中心轴套位置,又不会过度遮挡翼片的迎风面,减少结构本身对气流的阻挡。

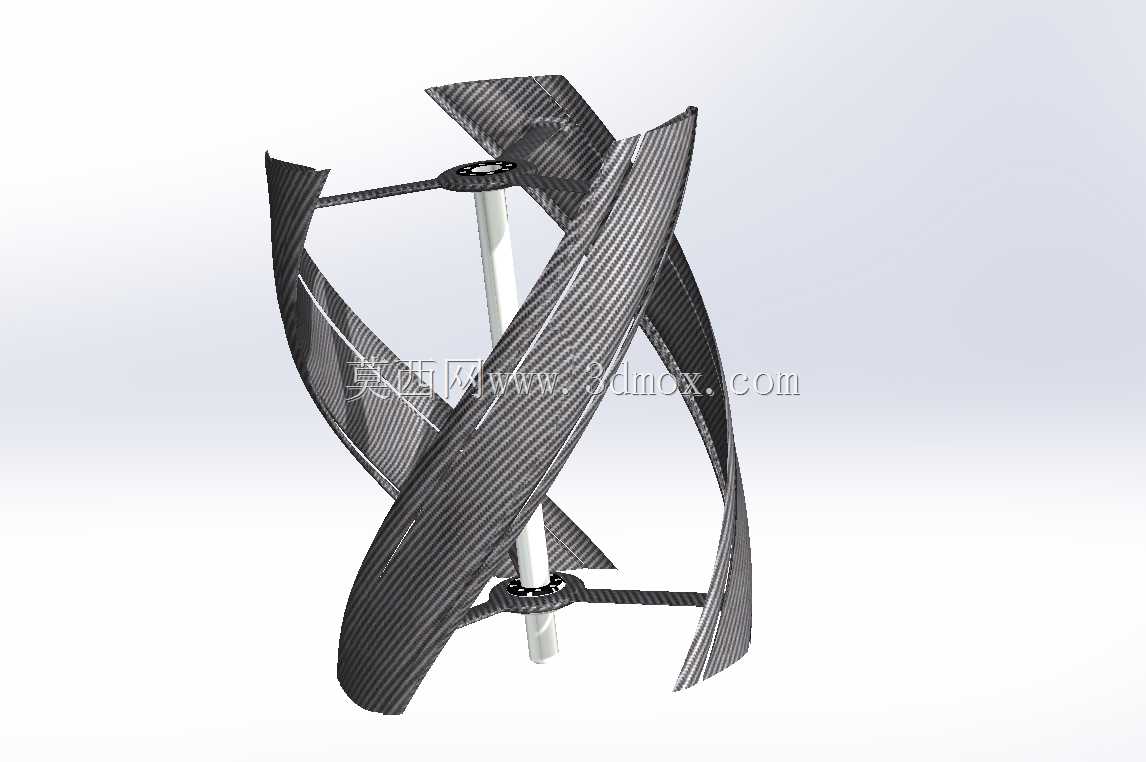

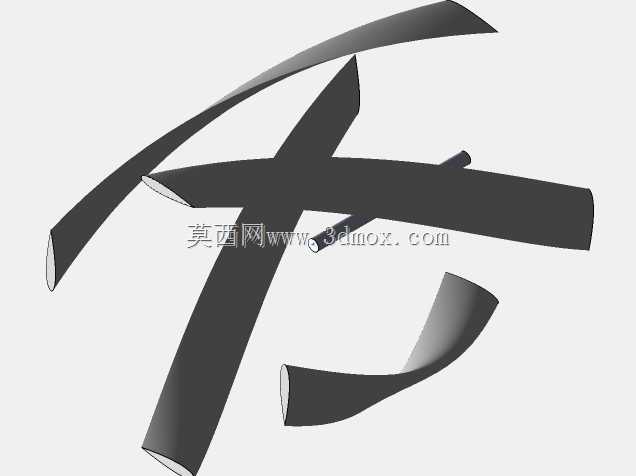

  从安装边界来看,这类垂直轴涡轮的径向尺寸由翼片的外轮廓旋转直径决定,安装时需要在风轮外围预留足够的安全间隙,避免翼片旋转过程中与周边障碍物发生碰撞;轴向安装高度需要结合中心轴的支撑结构设计,上下支撑座的固定位置需要保证足够的结构强度,能够承受风轮旋转过程中的气动载荷与振动载荷。翼片的曲面造型采用连续光滑的自由曲面构建,曲面的曲率变化均匀,既能够保证气流沿翼面顺畅流动,减少气动噪声,也便于后续采用复合材料铺层工艺进行实体制造,比如碳纤维材质的翼片就可以依托该曲面模型完成铺层设计与模具制作。

  实际应用中,这类多翼片垂直轴结构的运行噪声更低,对周边环境的影响更小,适合在对噪声控制有要求的居民区周边或建筑配套场景使用。结构上没有外露的高速旋转部件外围的突出结构,整体旋转轮廓为规则的圆柱状,安全防护的设计难度更低,相较于水平轴风机的叶片外伸结构,在人员活动较多的区域安装时的安全冗余更高。翼片的扭曲角度设计兼顾了正反向来流的力矩输出特性,即使在风向快速变化的紊流区域,也能够保持稳定的旋转输出,不会因为风向突变产生明显的力矩冲击,延长轴系与发电模块的使用寿命。

  在结构细节处理上,翼片与连接环的固定位置预留了紧固件安装位,可采用螺栓连接或粘接加机械固定的方式完成翼片的装配,装配时需要保证每组翼片的安装角度一致性,避免因翼片角度偏差导致风轮动平衡超标,运行时产生过大振动。中心轴套的内径尺寸可根据对接的发电机轴径进行适配调整,轴套上设计有键槽结构,能够传递旋转扭矩,保证风轮与发电机轴的同步旋转,避免出现打滑丢转的问题。上下连接环采用环形薄壁结构,在保证结构刚度的前提下尽可能降低自身重量,减少风轮的转动惯量,提升风轮对风速变化的响应速度。
