小型手动压装作业手扳压机结构设计

在小型机加工、维修工位、电子组件装配、五金件小批量加工场景里，这类手扳压机的出镜率一直很高，它不需要外接气源、电源，完全靠人力操作就能输出稳定的直线压装力，对于零散小工件的压合作业来说，比大型液压、气动压机灵活太多，也不会因为设备占地问题挤占工位空间。从实际使用场景来看，它最常被布置在维修台、装配流水线的旁侧工位，用来完成小直径销轴的铆接、薄壁五金件的冲点压印、微型轴承的内圈压装与拆卸、塑料卡扣的压合到位，甚至可以搭配不同的冲头、夹具完成薄金属片的简易冲孔、小零件的校直作业，适配的作业力度范围刚好覆盖人力直接施压难以保证同轴度、而大型设备出力过剩的中间区间。

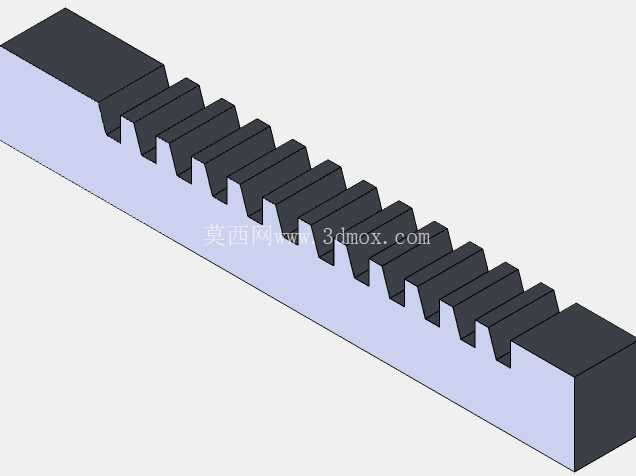

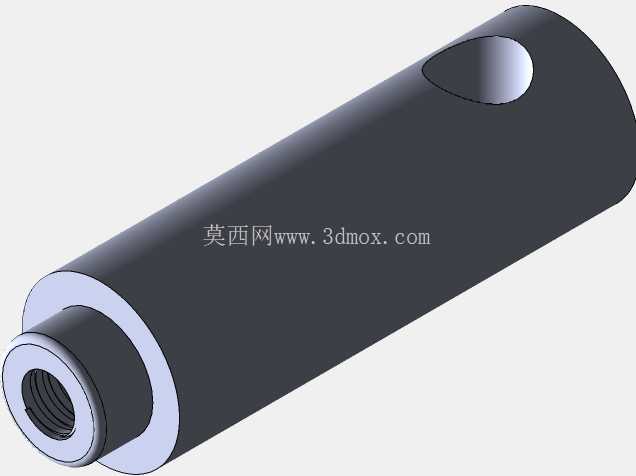

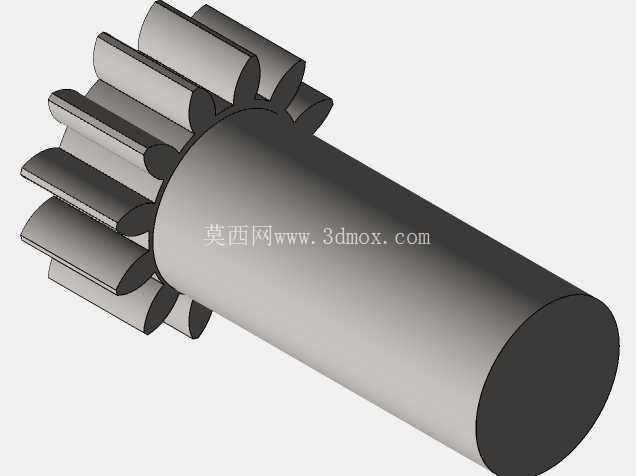

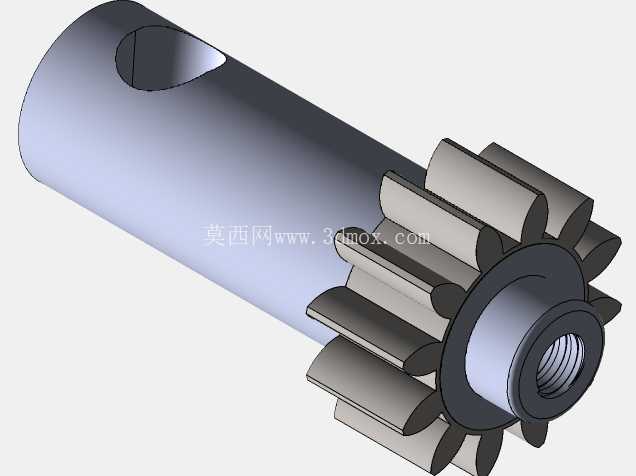

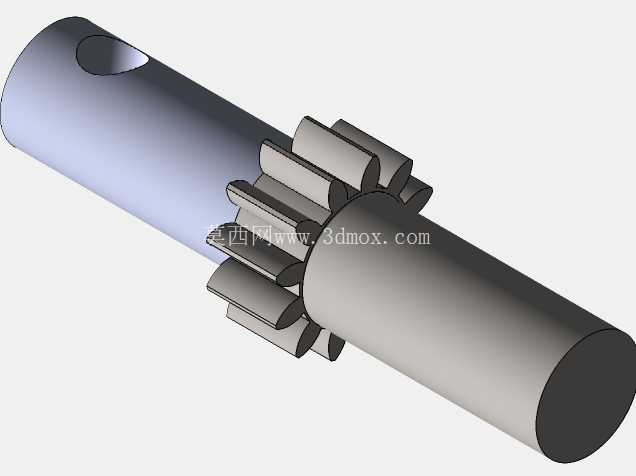

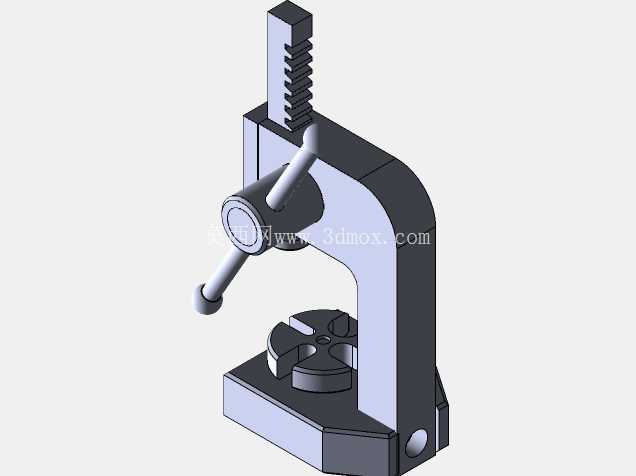

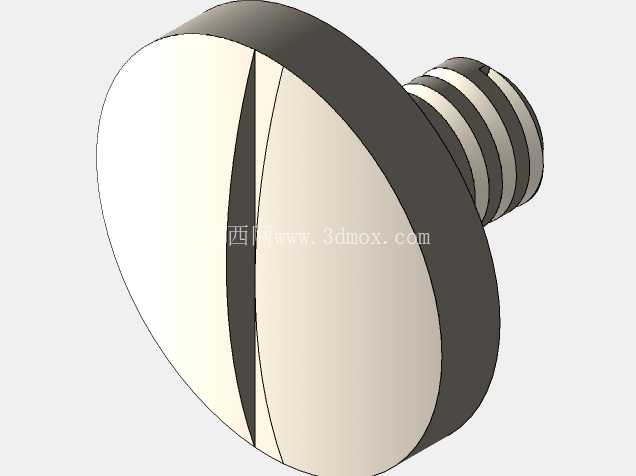

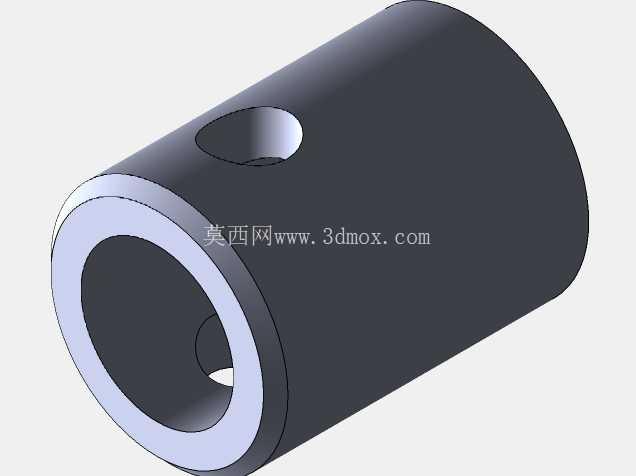

从结构设计逻辑来看，这款手扳压机采用了C型开式机身结构，这种结构最大的优势就是操作开口大，工件取放不受两侧结构遮挡，操作人员可以从正面、侧面两个方向放置工件，对于带伸出结构的异形件适配性更好。机身的立柱部分集成了齿条传动结构，摇动手柄时，齿轮带动齿条做垂直方向的直线运动，相比丝杠传动的手压机，齿条传动的空行程移动速度更快，不需要反复旋转手柄就能快速让压头接近工件表面，压合到位后反向扳动手柄就能快速回程，作业效率比同规格丝杠压机高30%左右。压头的末端设计了通用的夹具安装位，可以根据作业需求更换平压头、V型压头、冲孔冲头、铆接冲头等不同工装，不需要改动机身主体结构就能适配不同的作业需求。

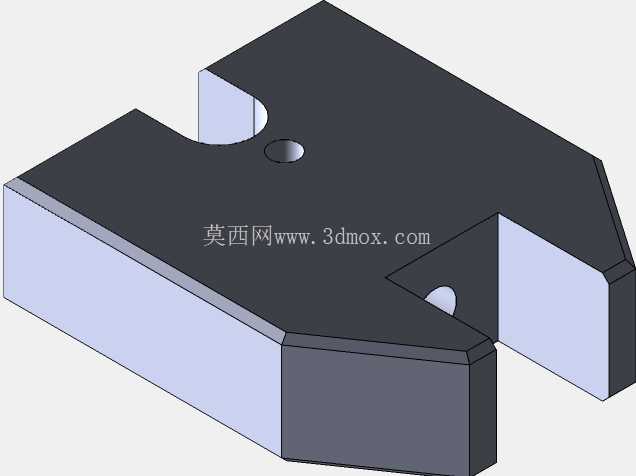

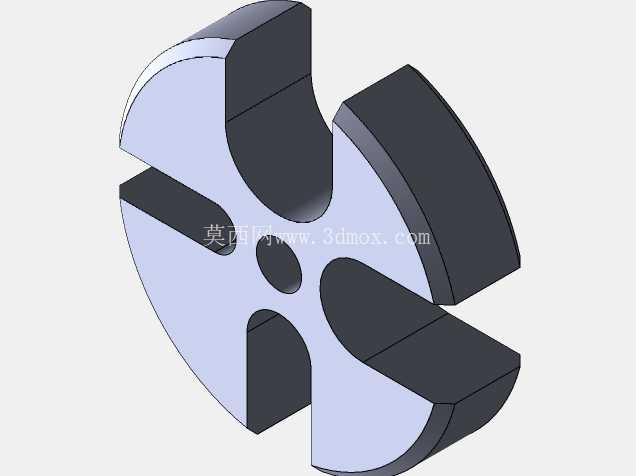

底座部分设计了带T型槽的回转工作台，工作台可以绕中心轴旋转，方便调整工件的压合角度，T型槽则用来安装专用的定位夹具，针对不同外形的工件可以快速更换定位块，保证压合位置的同轴度，避免压偏导致的工件报废或者压头崩损。机身的受力路径经过了优化，压合作业时的反作用力直接沿着C型机身的弧形过渡段传递到底座，不会在立柱位置产生过大的应力集中，长期使用时机身的形变量控制在极小范围内，保证压合精度的稳定性。

从安装边界与尺寸适配来看，这类手扳压机的整体占地尺寸不足0.1平方米，底座可以直接通过螺栓固定在木质或者钢制工作台面上，不需要做专门的设备基础，整体重量控制在单人可以搬运的范围内，方便根据生产需求调整工位位置。压头的最大行程可以覆盖常见小型零件的压装需求，开口高度可以满足高度在100mm以内的工件放置需求，对于日常维修、小批量装配的作业场景完全够用。操作时的力臂经过了优化设计，操作人员只需要施加很小的手柄力，就能在压头端输出足够的压装力，长时间作业也不会产生过度的肢体疲劳。

在实际选型使用时，需要注意根据常加工工件的最大压装力需求选择对应规格的机型，避免长期超负载使用导致齿条、齿轮的齿面磨损，影响传动精度；日常维护只需要定期在齿条、齿轮的啮合位置涂抹润滑脂，清理工作台T型槽内的金属碎屑，保证压头滑动顺畅即可，不需要复杂的液压、气动元件维护，后期使用成本极低。对于零散维修、小批量试制、教学实训场景来说，这种手动压机的实用性远高于大型自动化压装设备，它不需要配套的动力管线，随时可以投入使用，作业过程中的压力反馈直接通过手柄传递到操作人员手上，可以精准控制压合的力度与行程，避免因为压力过大压碎脆性工件，或者压力不足导致压合不到位的问题，非常适合对压合精度有一定要求、但作业批量不大的生产维修场景。
