手动剪式垂直升降作业台结构设计

　　在车间零散物料转运、仓库低层货位堆垛、油库桶装辅料装卸这类不需要大行程高载重的作业场景里，电动升降设备往往存在布线受限、占用通道过宽、小空间转向困难的问题，手动剪式升降台恰好填补了这一应用空白。这类设备不需要外接动力源，依靠人力驱动剪臂的铰接收缩完成举升动作，在无供电的临时作业点、防爆要求较高的油料存储区域，都能稳定完成作业任务，不会产生电气火花风险，也不存在线缆拖拽绊倒作业人员的安全隐患。

　　从结构设计逻辑来看，这款升降台采用单组竖向布置的剪臂支撑结构，区别于常规双剪臂对称布局的大台面升降台，它的台面宽度做了收窄处理，整体外轮廓呈细长立柱形态，底座占地面积不足0.2平方米，能够在宽度仅0.5米的设备间隙、货架通道内完成部署，不会占用过多作业空间。剪臂的铰接点采用耐磨衬套配合销轴的连接方式，每处铰接副都预留了润滑脂注油通道，日常维护时不需要拆解结构就能完成润滑保养，能有效降低长期使用后的铰接磨损量，避免举升过程中出现台面晃动、卡滞的问题。驱动部分采用手摇式丝杠传动结构，丝杠副布置在剪臂的内侧受力点，转动手摇柄时丝杠带动剪臂的活动端沿导向槽滑移，逐步改变剪臂的交叉角度实现台面升降，传动过程具备自锁特性，即使中途松开手摇柄，台面也不会因为负载自重出现下滑，不需要额外加装锁止机构就能保证作业过程的安全性。

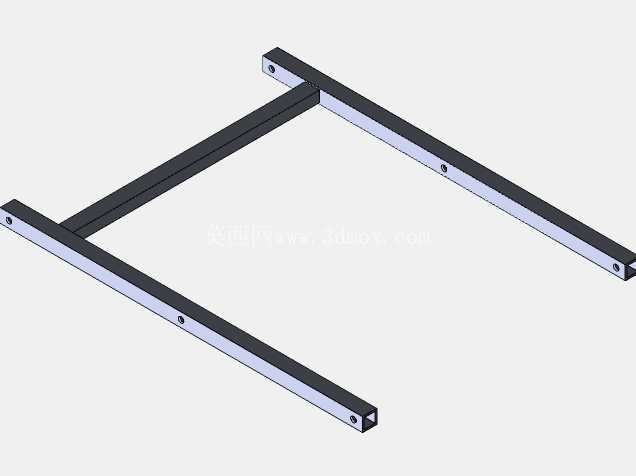

　　设备的台面采用防滑花纹钢板折弯成型，边缘做了15毫米高的挡边结构，放置在台面上的工件、物料箱不会因为升降过程的轻微晃动滑落，台面底部和剪臂的连接位置设置了四个缓冲橡胶垫，举升到最高位置或者下降到底座位置时，橡胶垫能吸收金属结构碰撞产生的冲击，降低作业噪音的同时也能减少结构焊缝的疲劳损伤。底座部分采用加厚槽钢焊接成型，底部预留了四个膨胀螺栓安装孔，如果是固定工位使用，可以通过膨胀螺栓将设备固定在地面，保证举升重载时的整体稳定性；如果需要移动使用，也可以在底座安装孔位加装万向脚轮，配合脚轮的刹车装置就能实现不同作业点的灵活转场。

　　从安装边界来看，这款升降台完全伸展后的总高度控制在2.2米以内，最低位置的台面高度仅为0.15米，不需要开挖地坑就能直接放置在平整地面使用，对于已经完成地面硬化的老旧车间、仓库来说，不需要额外做土建改造就能完成设备部署，大幅降低了安装成本。设备的额定载重设计为200公斤，完全满足日常生产中工装夹具、小型工件、包装物料的举升转运需求，举升过程中台面的水平度偏差控制在0.5度以内，不会因为偏载出现台面倾斜，对于需要在举升过程中完成工件装配、设备检修的作业场景，能够提供稳定的作业支撑面。

　　在实际使用过程中，操作人员只需要站在设备侧面摇动手摇柄就能控制升降速度，手摇柄的转动阻力经过传动比优化，满载状态下单人就能轻松完成举升操作，不需要额外施加过大的作用力，能有效降低一线作业人员的劳动强度。区别于叉车、电动升降平台这类大型设备，这款手动剪式升降台的操作门槛极低，不需要操作人员持有特殊作业证件，经过简单的操作说明就能上手使用，适合中小加工车间、仓储站点作为常规辅助作业设备配置。结构上没有复杂的电控元件、液压管路，日常故障点极少，只需要定期检查铰接销轴的磨损情况、丝杠的润滑状态就能保证长期稳定运行，维护成本远低于电动、液压驱动的同类升降设备。
