纺织面料压光处理机架结构三维设计

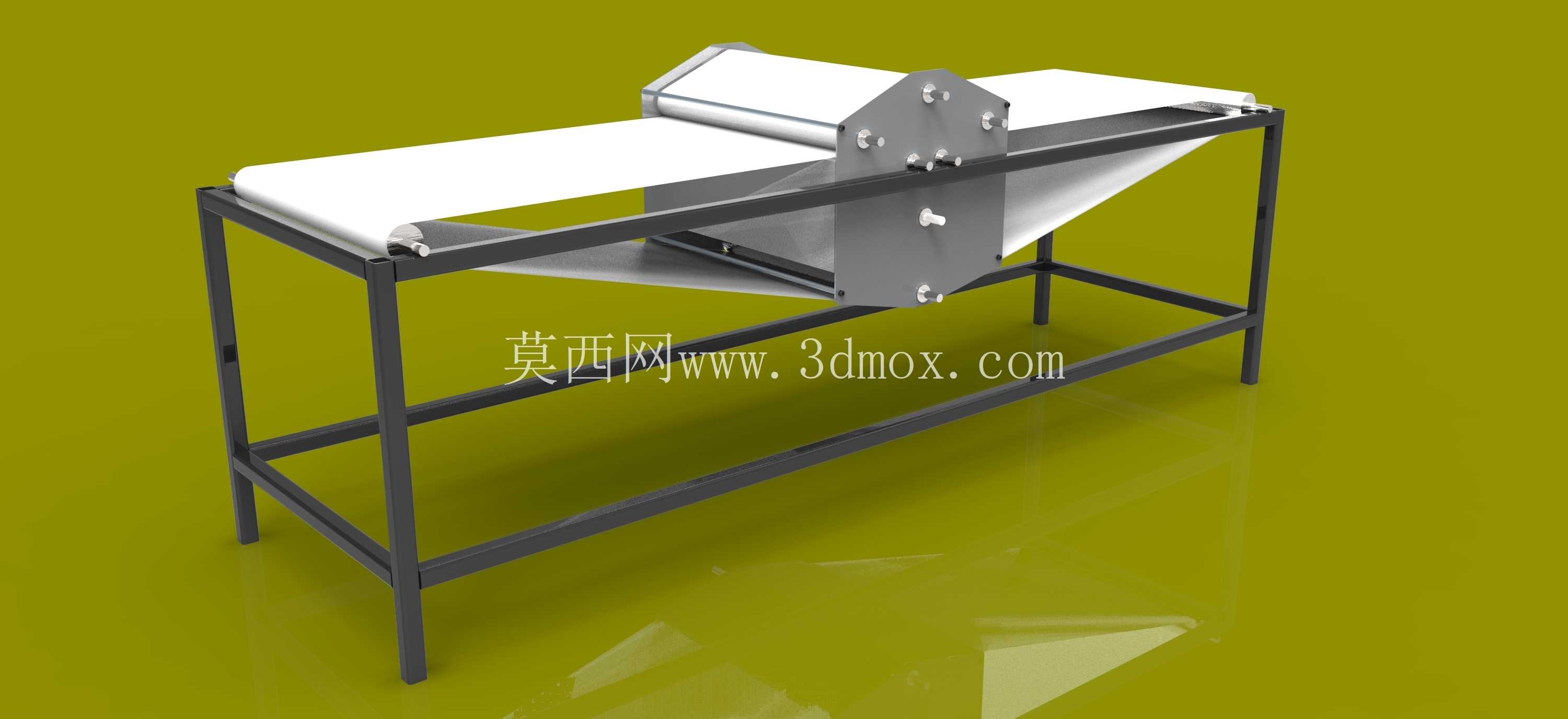

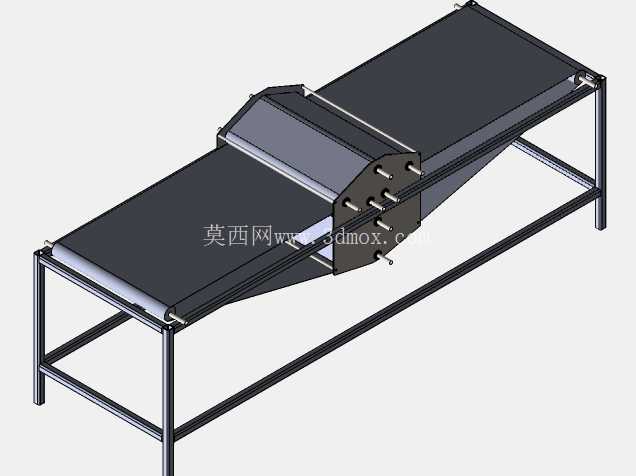

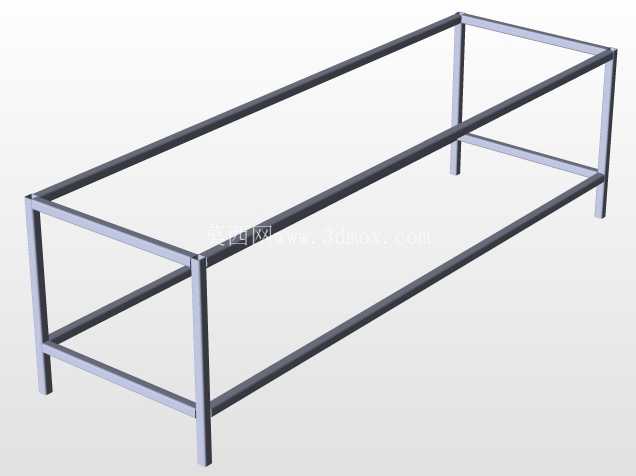

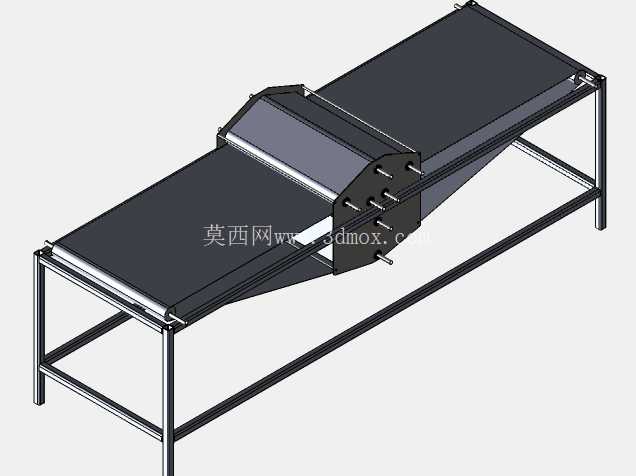

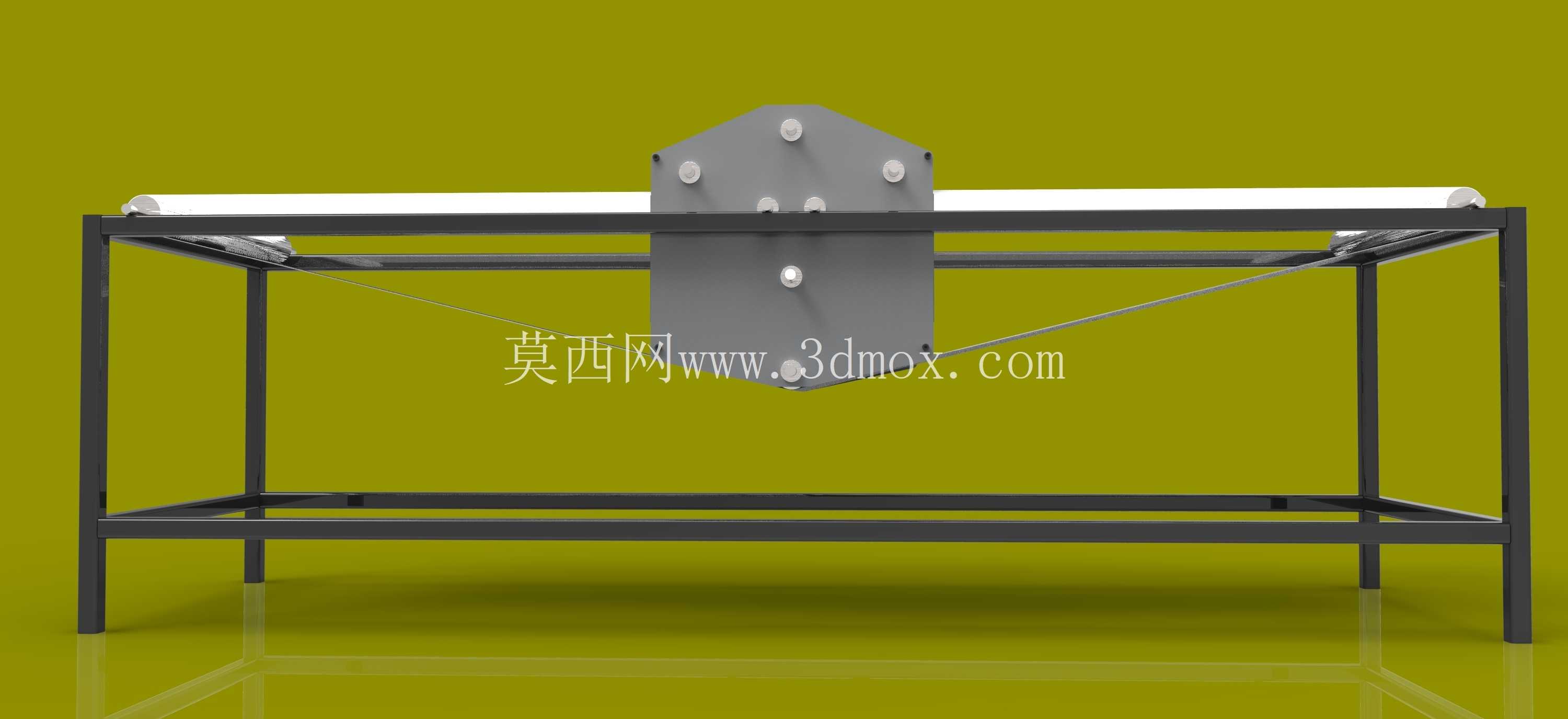

　　该设备面向纺织后整理工序的面料压光作业场景，主要用于平幅织物经过前序染色、漂洗、烘干工序后的表面轧压处理，通过辊组的均匀施压让织物表面纱线倒伏，获得平整顺滑的光泽质感，同时消除面料表面的细微褶皱，提升成品面料的外观品级与手感一致性。从结构布局来看，整体采用方管焊接成型的落地式机架作为承载主体，机架底部为矩形框式支撑结构，四条竖直支腿与上下两层横向方管框架满焊连接，支腿底部预留安装孔位，可通过膨胀螺栓与车间混凝土地面固定，安装时需保证机架上平面的水平度误差控制在每米0.1mm以内，避免辊组倾斜导致面料受压不均出现纬斜问题。

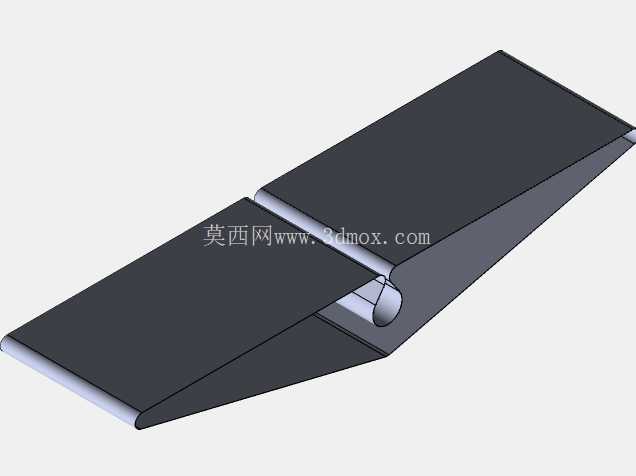

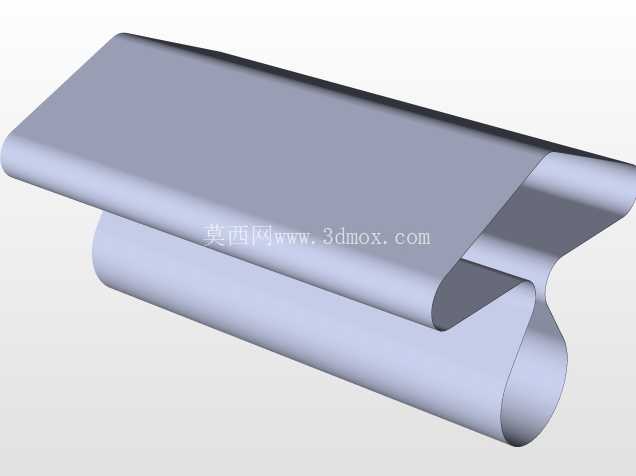

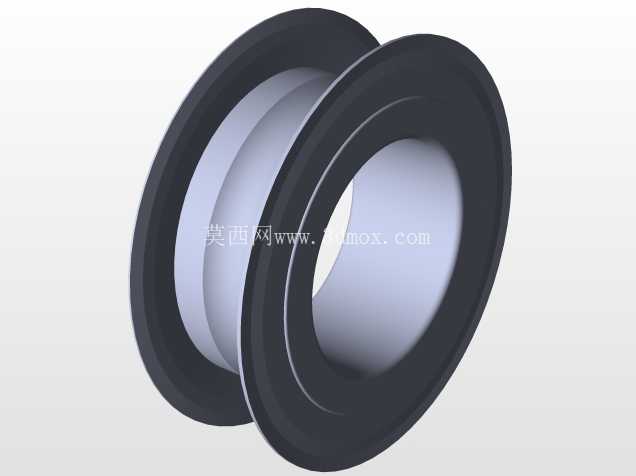

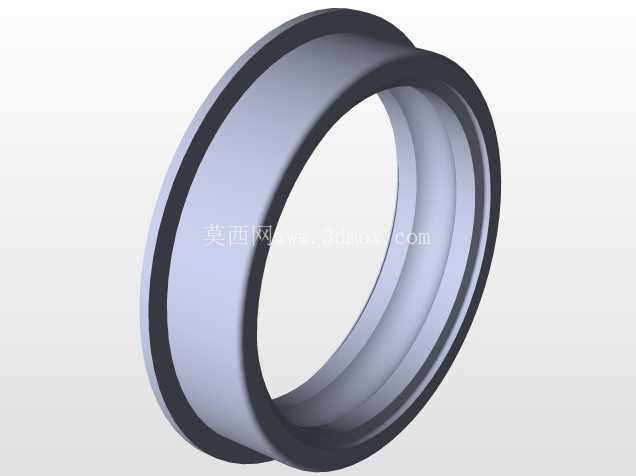

　　设备上部的核心作业单元包含平行布置的压光辊组与导布辊，其中主动压光辊采用中空钢辊外包硬质橡胶层的结构，既保证辊面的刚性支撑，又能通过橡胶层的微量形变补偿面料厚度的细微偏差，保证幅宽方向上的施压均匀性；从动辊为镜面抛光不锈钢辊，表面粗糙度达到Ra0.8以下，与面料接触时不会勾刮纱线，同时能将辊面的平整状态完整转印到织物表面。导布机构采用倾斜布置的导布板与多根从动导辊组合，面料从设备一侧的进料端导入，绕过第一根导辊后以恒定包角进入压光辊组的辊缝之间，经过辊压后顺着倾斜导布板从另一侧出料端导出，导布板采用薄不锈钢板折弯成型，表面光滑无毛刺，与面料接触的边缘做倒圆角处理，避免运行过程中勾丝、刮布。

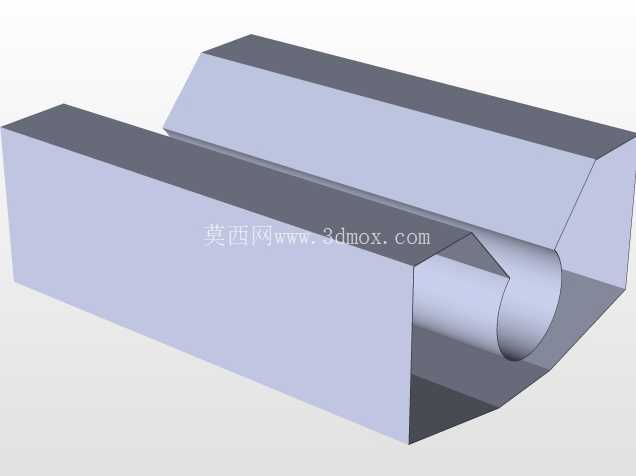

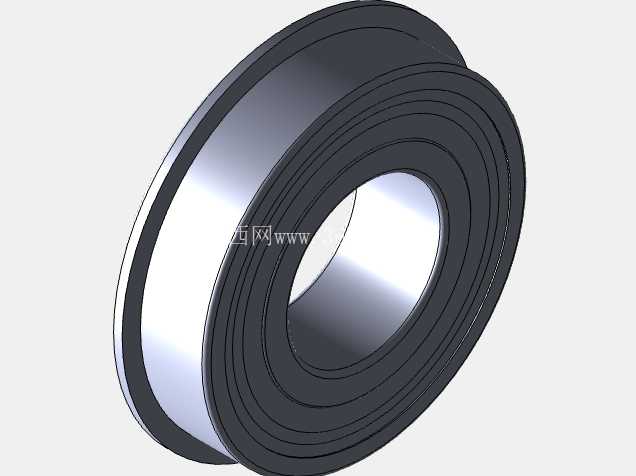

　　驱动侧的安装座采用厚钢板铣削加工成型，通过螺栓固定在机架端部的立板上，安装座上加工有同轴度精度达IT7级的轴承安装孔，用于装配压光辊的支撑轴承，同时安装座上预留辊缝调节机构的安装位，可通过手轮带动丝杆结构调整两辊之间的间隙，适配不同厚度、不同材质面料的压光工艺需求，调节范围覆盖0.1mm到5mm，可满足从薄型丝绸面料到厚型帆布的压光作业要求。设备的输送结构无额外独立驱动，依靠压光辊转动时的摩擦力带动物料行进，运行线速度可匹配前序烘干设备与后序卷绕设备的生产节拍，避免面料在输送过程中出现拉扯变形或堆料褶皱。

　　从设计逻辑上，该结构优先保证了机架的整体刚性，方管框架的截面尺寸经过受力校核，在满幅施压的工况下机架的形变量不超过0.05mm，不会因为机架震颤导致压光后面料出现明暗条纹；所有与面料接触的部件均做了表面光滑处理，转动部件的轴承位均设计有密封结构，避免润滑油脂渗漏污染面料；整体结构无复杂的异形构件，大部分零部件采用标准型材与通用机加工件，加工难度低，后期维护更换易损件时无需复杂工装即可完成拆装。安装边界方面，设备整体占地长度约1.8m，宽度约0.9m，高度约1.2m，安装时需在设备周边预留至少0.6m的操作维护空间，用于日常清理辊面、调整辊缝以及检修传动部件；进料端与出料端的高度可对接常规纺织后整理生产线的输送高度，无需额外搭建过渡平台即可嵌入现有生产线使用。
