圣诞限定款雅芳护手霜软管外观结构

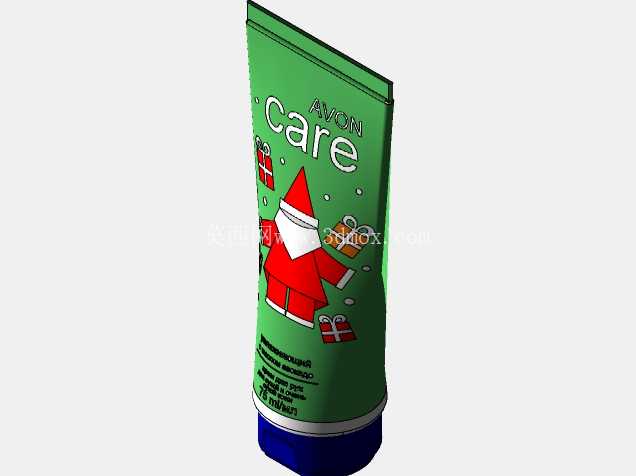

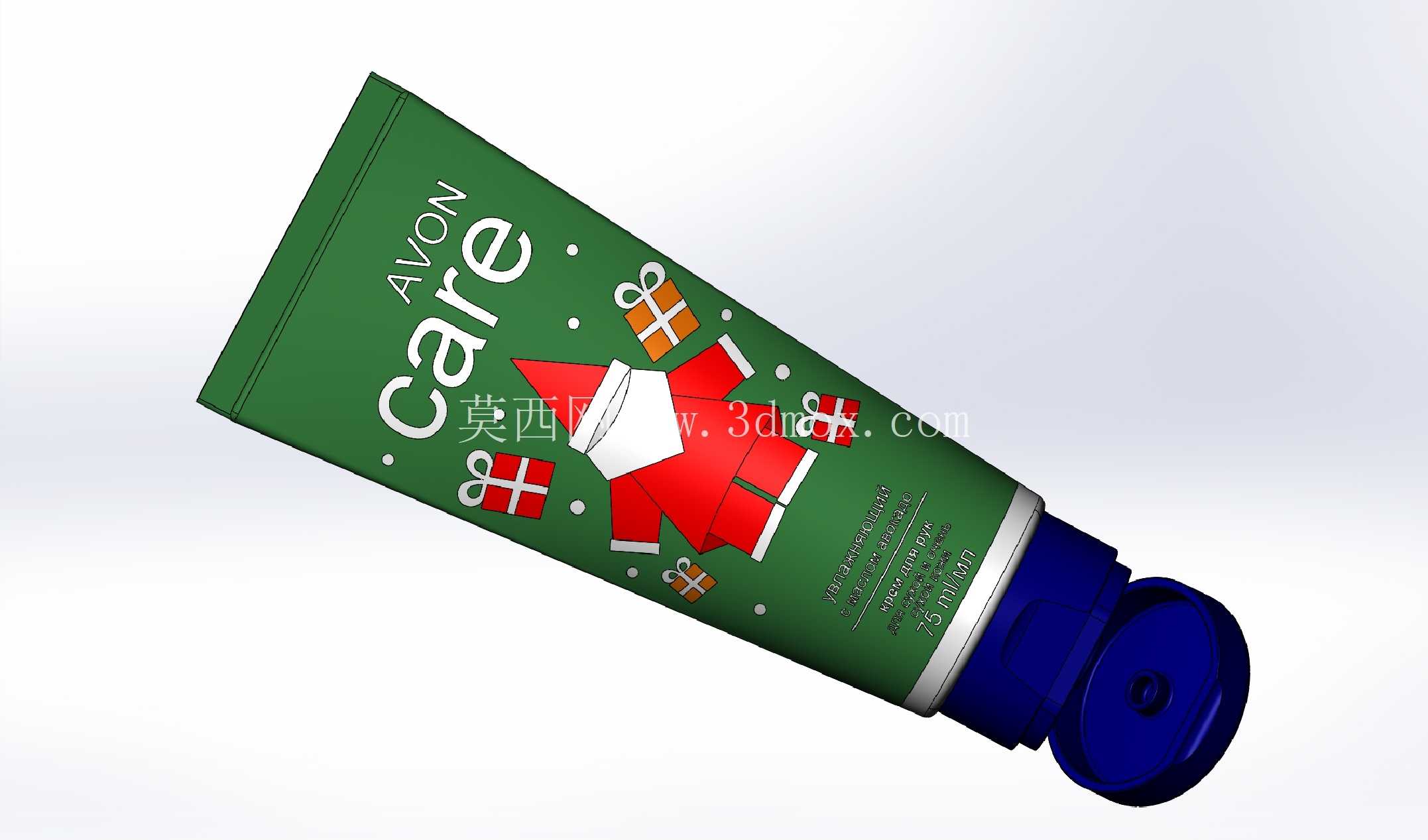

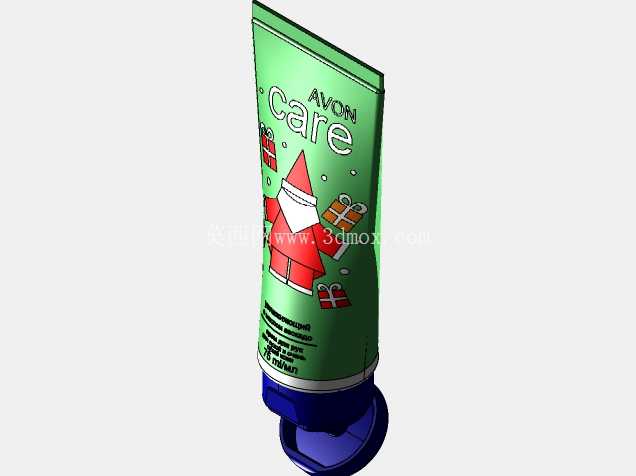

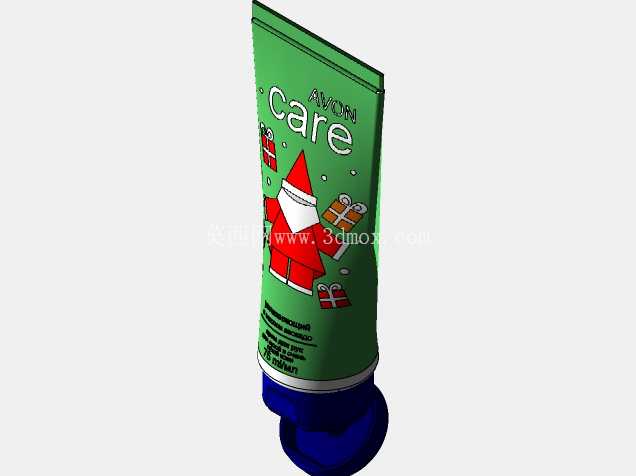

日常做日化包装类的结构建模时，这类软管类容器是接触频率很高的品类，尤其是带节日限定外观的款，既要兼顾包装本身的功能实用性，也要把外观印刷、结构配合的细节做准，不能只做个空壳子应付渲染。先从实际使用场景说，这类护手霜软管是直接面向终端消费者的日化品容器，主要流通在商超、美妆集合店、节日礼品套装里，圣诞主题的款本身就承担了节日引流、套装搭配的作用，所以外观的辨识度要求比普通款高很多，建模的时候不能把管身的图案做变形，尤其是圣诞老人服饰、礼物盒这些装饰元素，要贴合管身的弧面做包覆，不能出现拉伸错位，不然打样出来印刷对位就会出问题。

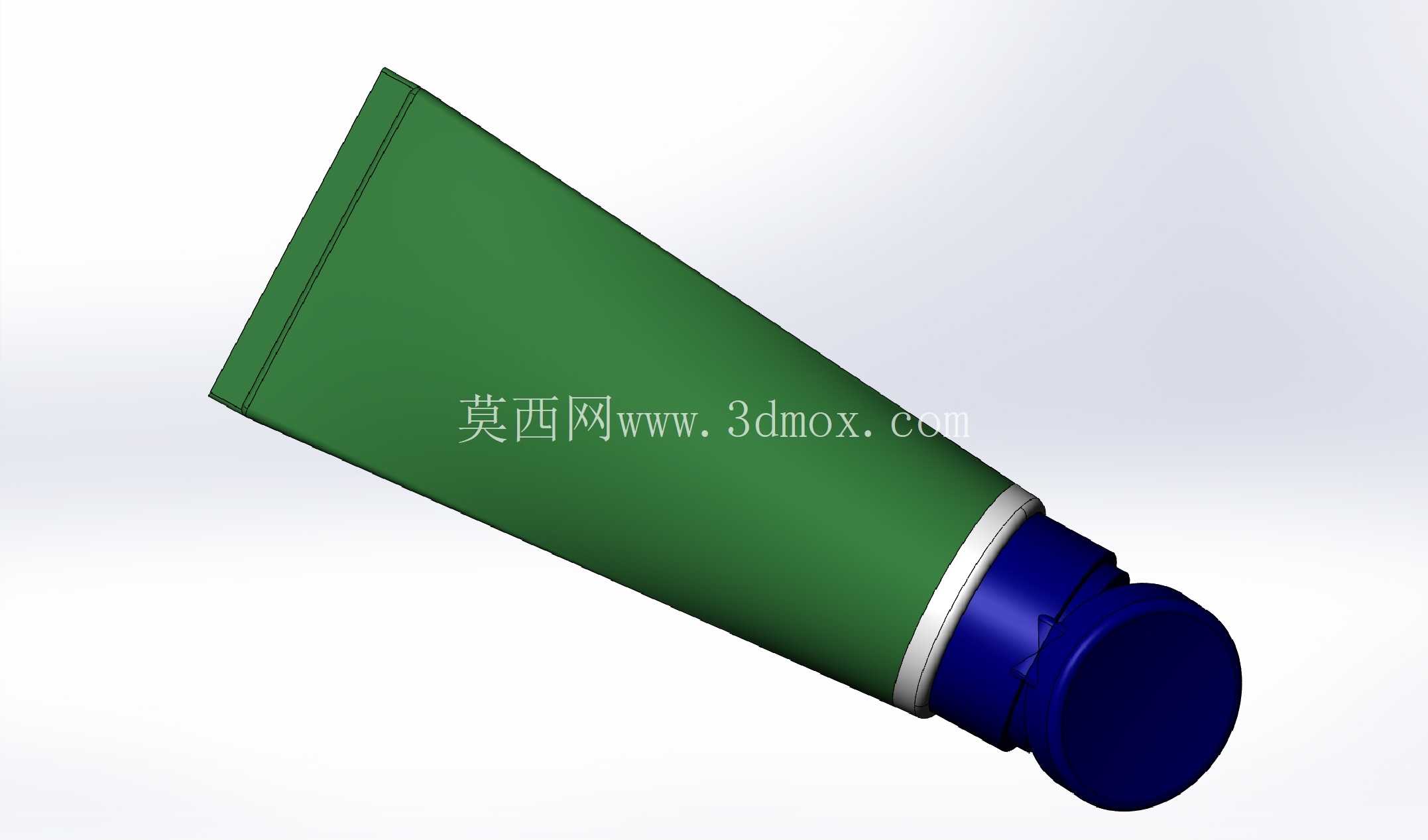

再讲结构设计的思路，整个软管分为管身、管肩、封尾、瓶盖四个核心配合部分，管身是薄壁柔性结构，实际生产里是多层复合片材卷制封合而成，建模的时候要把片材的厚度做出来，不能做成实心管，管壁的厚度通常控制在0.3-0.5mm区间，太薄了容易在灌装、运输过程中出现破漏，太厚了挤料的时候阻力太大，用户使用体验差。管肩部分是和瓶盖配合的硬连接位置，这里要做过渡圆角，不能有尖锐棱角，一方面是注塑脱模的时候避免应力集中，另一方面消费者手持的时候不会硌手，管肩和管身的衔接位置要做贴合压合的结构，实际生产中是把片材管身和注塑成型的管肩压合密封，建模的时候要保证两个零件的配合面完全贴合，不能出现缝隙，不然灌装之后会出现漏液的问题。

瓶盖是旋盖结构，和管肩的外螺纹配合，建模的时候要注意螺纹的导程、牙型都要符合日化软管的通用标准，通常是单头圆牙螺纹，旋合圈数控制在1.5-2圈，既保证旋合之后的密封性能，不会因为放在包里受挤压漏料，也不会出现旋开的时候太费劲的情况。瓶盖的顶面是平面，摆放的时候可以直立放置，这个平面的平面度要控制好，不能出现翘曲，不然摆在货架上会歪，影响陈列效果。管身的封尾位置是灌装之后压合封边的位置，建模的时候要把封边的压痕、宽度做出来，通常封边宽度在8-10mm，压合之后的封边要平整，不能有虚封的位置，不然运输过程中受挤压会从尾部漏料。

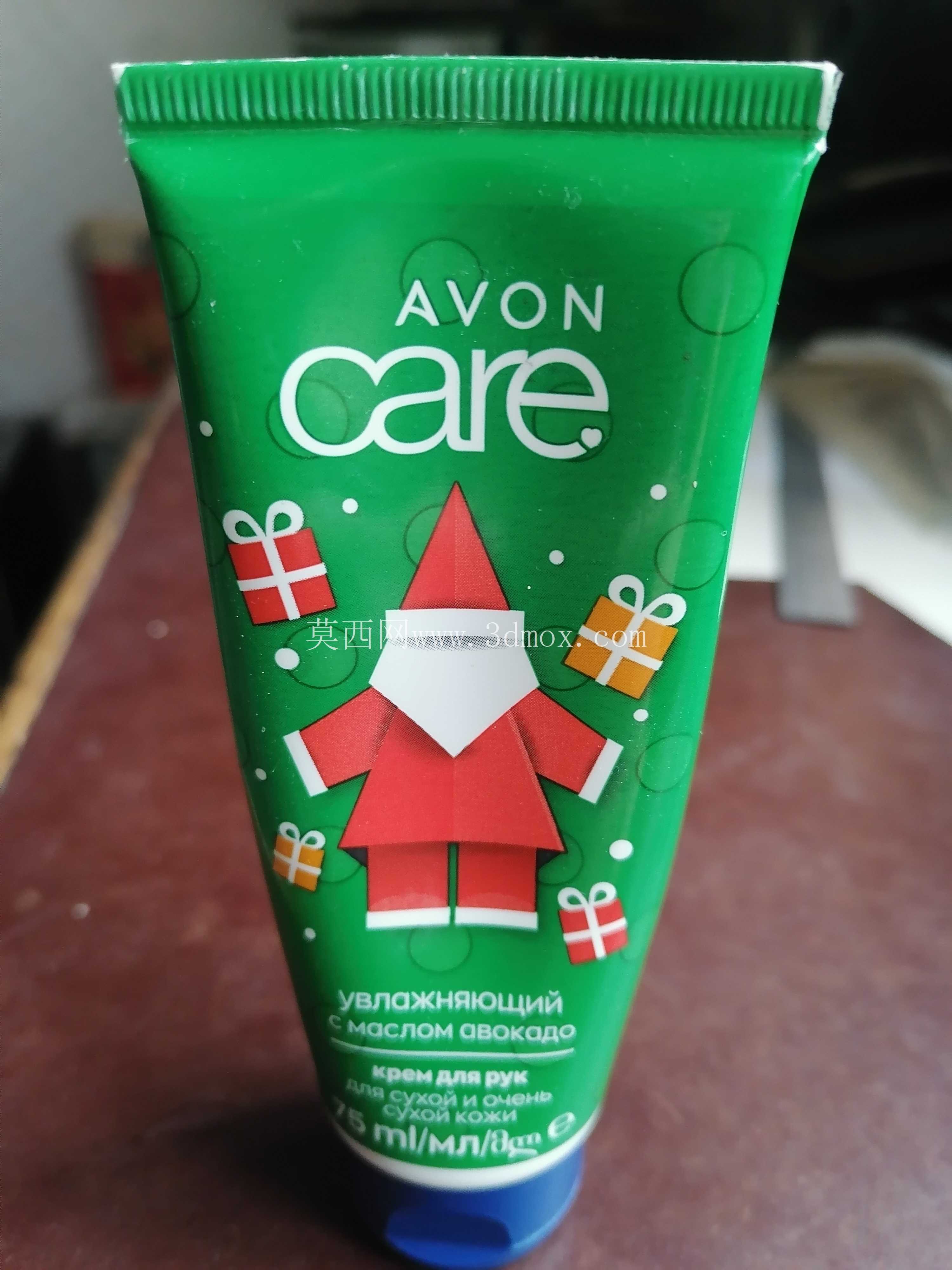

然后说外形尺寸和安装边界，这类护手霜软管的常规容量是75ml，对应的管身直径大概35mm，管身总长度（不含瓶盖）大概120mm，加上瓶盖之后总高度大概135mm，这个尺寸是经过市场验证的，成年用户单手握持的时候刚好能握住，挤料的时候力度好控制。管身的印刷区域要避开封尾位置和管肩的压合位置，预留至少5mm的非印刷区，不然印刷图案会被压在封边里面，影响外观。做结构校核的时候，要考虑整个软管在灌装、运输、货架陈列全流程的受力情况，比如堆码的时候，上层货品的压力不能把管身压变形导致漏料，瓶盖的抗冲击性能要达标，从1米高度自由跌落的时候不能出现瓶盖开裂、螺纹滑牙的情况。另外管身的图案包覆要做弧面映射的校核，因为管身是圆柱面，平面图案包覆到弧面上的时候，靠近封尾和管肩的位置会有轻微的拉伸变形，建模的时候要提前做图案预变形处理，保证最终印刷出来的图案比例正常，圣诞老人的形象不会被拉宽或者压扁，礼物盒的图案不会出现错位。还有管身的表面质感，实际产品是哑光柔印的效果，建模的时候要把表面粗糙度做对，不能做成高光亮面，不然渲染出来的效果和实际产品偏差太大，给客户做方案确认的时候会产生误解。这类日化包装的建模，核心是要平衡外观表现力和结构实用性，不能只追求好看忽略了生产可行性，每一个圆角、每一个配合尺寸，都要对应实际生产中的工艺要求，比如管肩的脱模斜度要做够，至少1.5度，不然注塑的时候脱模困难，会产生拉伤缺陷；螺纹的起止位置要做退刀结构，不然旋盖的时候会出现卡滞。很多新手做这类模型的时候，只会做个外观曲面，忽略了内部的配合结构、壁厚、工艺圆角，导致模型没法直接对接生产，只能用来做简单的渲染，实际工程价值很低。做这类包装结构的时候，还要考虑内容物的特性，护手霜是含油脂的膏体，所以管身的材料阻隔性要在结构里体现，多层复合结构的层厚比例要合理，避免油脂渗透导致管身印刷层脱落，不过这些是材料选型的内容，建模的时候只要把各层的配合边界做准就可以。另外，节日限定款的包装通常生产批量不会特别大，所以结构设计的时候要尽量兼容现有通用模具的尺寸，比如瓶盖、管肩尽量用现有标准件，只更换管身的印刷图案，这样可以降低开模成本，缩短生产周期，赶在节日节点前上市，这也是做这类产品建模的时候需要考虑的实际生产因素，不能完全脱离成本做理想化的设计。
