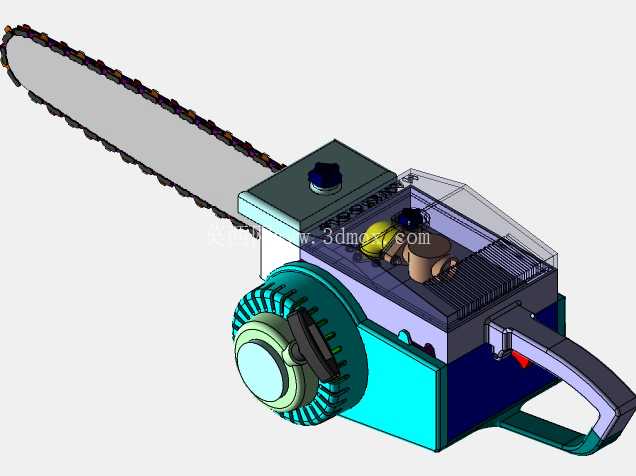

老式方箱结构手持链锯三维结构模型

这款链锯采用老派方正箱体结构设计，整体布局围绕动力传递、握持操作、切割执行三个核心模块展开，没有多余的流线型修饰，所有结构都优先服务于功能实现与装配维护的便利性。从实际应用场景来看，这类链锯主要面向林区伐木、园林修枝、木材粗加工、户外应急清障等作业场景，可针对原木、枝干、硬质木料完成快速切割作业，方正的箱体结构在野外复杂作业环境下，抗磕碰性能优于曲面流线型外壳，即便发生轻微摔碰也不容易出现外壳开裂、内部构件移位的问题。

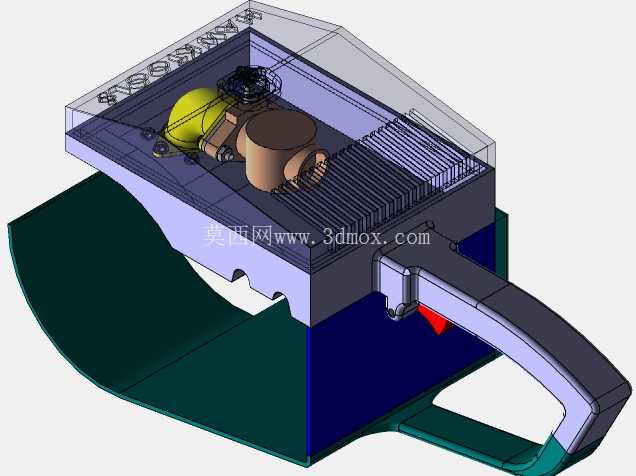

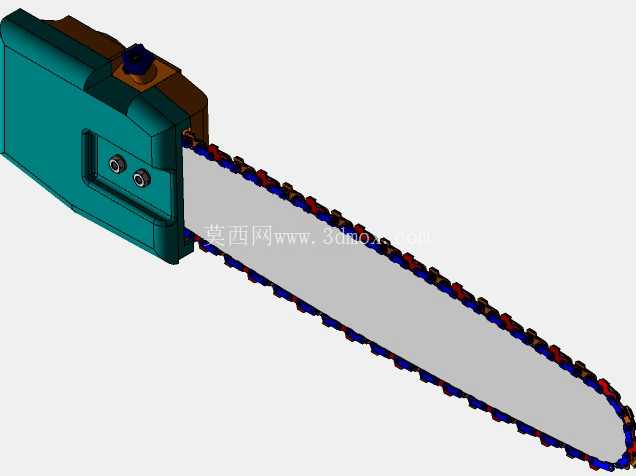

从功能特性来看，模型完整还原了链锯的核心组成：前端的导板与锯链组件承担切割执行功能，导板的安装边界预留了锯链张紧调节的装配空间，可通过侧边的张紧机构调整锯链张紧度，避免作业过程中锯链脱落；中部的动力舱采用半透明结构示意，清晰呈现了内部内燃机、传动齿轮组、燃油箱的布局关系，动力输出轴直接对接锯链驱动轮，传动路径短，动力损耗小，符合小型手持动力工具的传动设计逻辑；后置的环形握持手柄兼顾了主手握持与副手辅助把控的操作需求，手柄的握持角度经过人体工程学适配，作业时手臂自然下垂即可把控设备重心，长时间操作不易产生肌肉疲劳，扳机开关设置在主手握持位的食指可及范围内，可快速控制设备启停与动力输出大小。

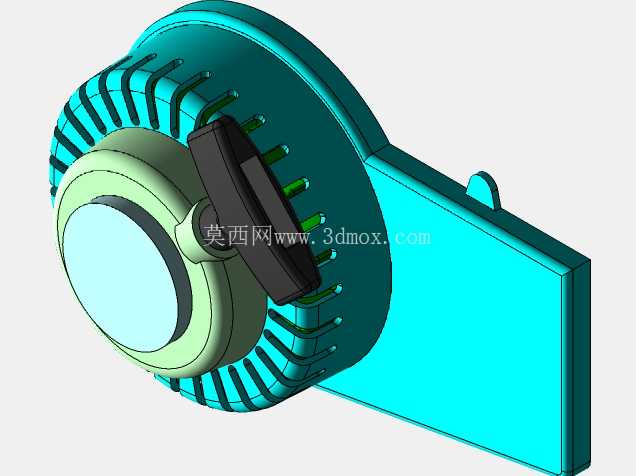

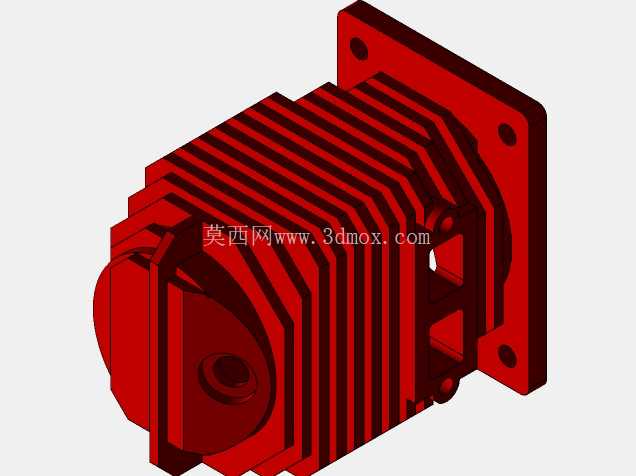

设计思路上，这款模型完全遵循实用优先的原则，动力舱采用方正的拼接式壳体，上下壳体通过螺栓连接，拆分后可直接接触到内部的动力组件与传动部件，日常维护时不需要拆解过多复杂结构，火花塞、燃油加注口、空气滤芯的位置都设置在壳体外侧易操作的位置，野外作业时不需要复杂工具即可完成常规保养。启动拉盘设置在动力舱侧方的圆形护罩内，拉盘的齿圈与发动机飞轮直接啮合，启动时的阻力传递直接，不会出现多余的传动旷量。散热鳍片沿着动力舱的圆周方向均匀布置，配合发动机运转时的自带气流，可快速带走作业过程中产生的热量，避免长时间高负荷作业时出现动力衰减。

从安装边界与尺寸适配来看，导板长度与动力舱的输出功率做了匹配设计，过长的导板会导致动力不足卡链，过短则会限制最大切割直径，这款模型的导板伸出长度与动力舱长度比例约为2:1，可满足常规直径原木的切割需求，同时不会让设备整体重心过度前倾，操作时的平衡感更好。手柄与动力舱的连接位置做了加强筋结构，可承受作业过程中产生的振动与侧向力，避免长时间作业后手柄连接处出现断裂。锯链的导槽深度与锯链的链节尺寸完全适配，运转时锯链不会出现跳齿、偏磨的问题，导板前端的导向轮可降低锯链运转时的摩擦阻力，延长锯链与导板的使用寿命。燃油箱与机油箱采用独立腔体设计，分别存储燃油与链条润滑机油，机油可通过自动泵油结构持续涂抹到锯链与导板的接触面上，降低切割过程中的摩擦损耗，避免锯链过热退火。整体结构没有冗余的装饰件，所有外部凸起结构都做了圆弧过渡，避免在林间作业时勾挂树枝，影响操作灵活性。
