车用单片离合器传动总成结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1151925
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计
  • 车用单片离合器传动总成结构设计

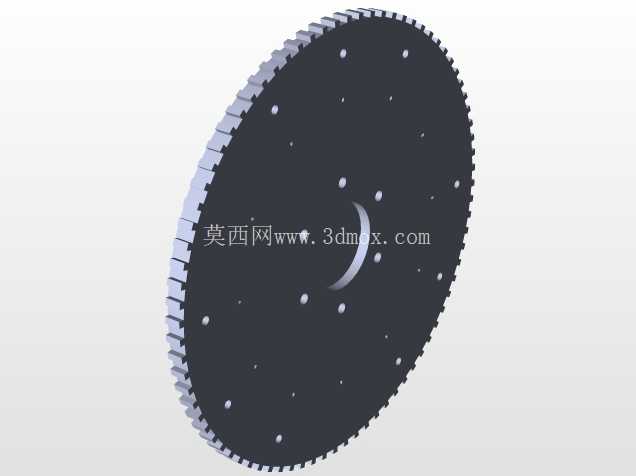

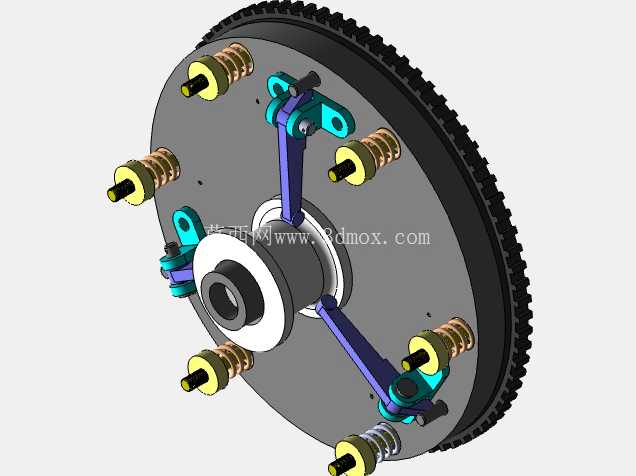

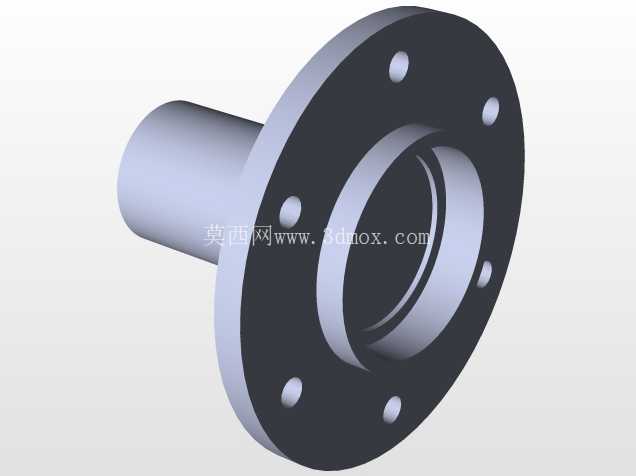

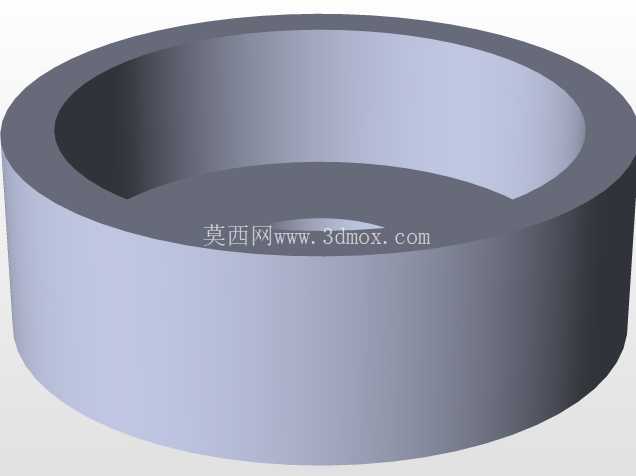

在手动挡乘用车辆、轻型载货车辆以及部分小型工程动力设备的传动链路中,单片离合器是衔接动力输出端与传动输入端的核心执行部件,直接决定动力传递的平顺性、扭矩承载上限以及换挡操作的可靠性。这套单片离合器结构围绕干式摩擦传动的核心原理搭建,整体采用盘式布局,外缘集成传动齿圈,可直接与启动机构啮合完成动力初始启动的扭矩传递,无需额外加装启动齿环,减少了装配层级带来的累积公差。

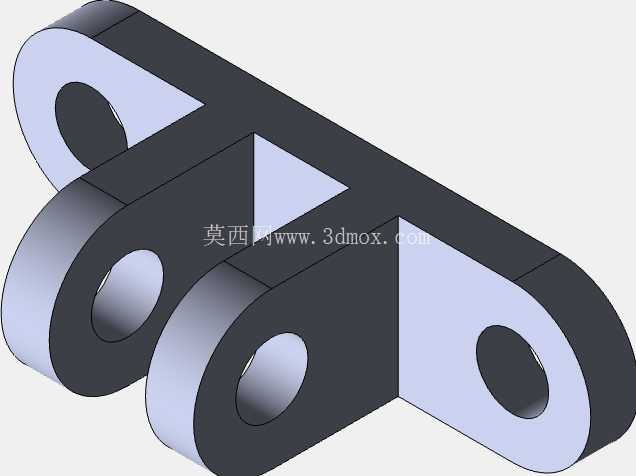

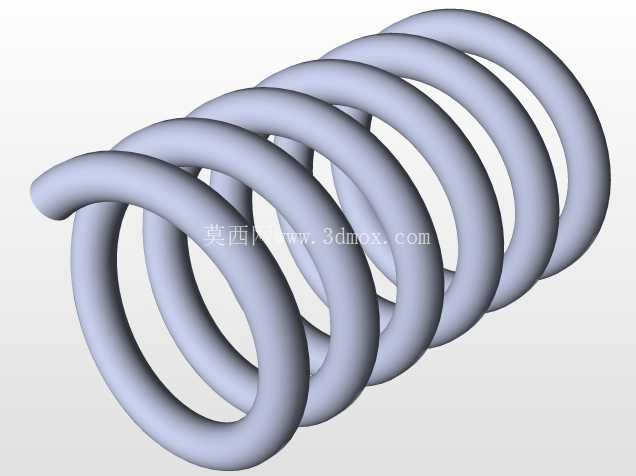

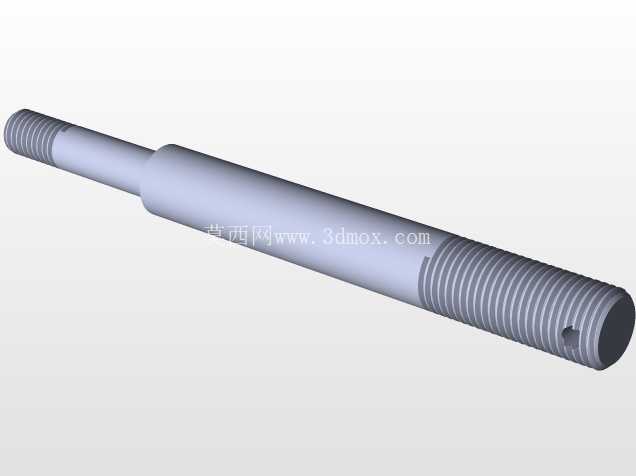

从实际工况适配角度看,该结构优先匹配小排量内燃动力输出场景,额定传递扭矩覆盖150N·m至220N·m区间,可满足日常道路行驶中频繁起步、换挡、半联动操作的工况需求。结构上沿盘体周向均匀布置三组压紧弹簧组件,弹簧采用圆柱螺旋压缩结构,沿轴向提供稳定的正压力,确保摩擦副在结合状态下无打滑、扭矩传递无损耗;弹簧导杆与盘体安装孔采用间隙配合,预留0.15mm至0.2mm的滑动余量,避免长期往复动作后出现卡滞、偏磨问题。分离操纵机构采用三组杠杆式分离指,沿周向120度均匀分布,杠杆比经过匹配计算,可将分离轴承的轴向推力放大后作用于压盘,确保分离行程控制在8mm至12mm区间时即可实现摩擦副完全分离,不会出现分离不彻底导致的换挡打齿问题,同时也避免分离行程过大造成的操纵力冗余。

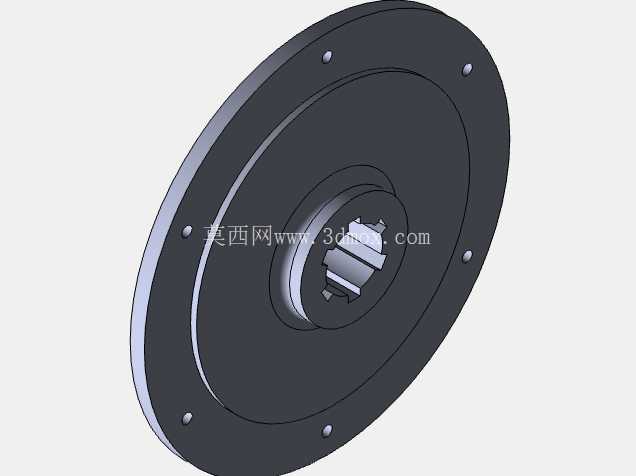

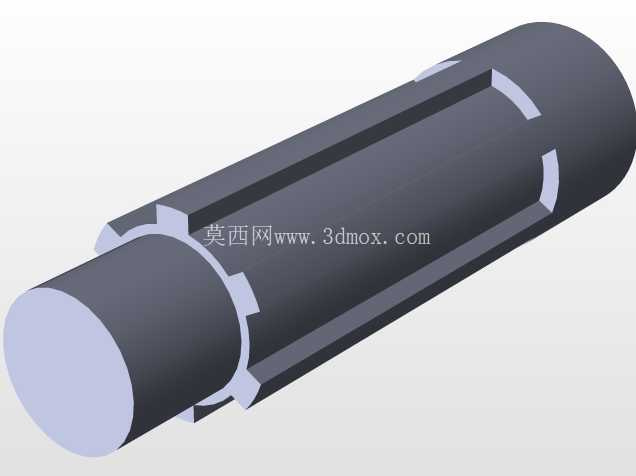

设计过程中优先考虑了安装边界的通用性,盘体总厚度控制在适配常规手动变速器输入轴的安装尺寸范围内,中心花键孔采用标准渐开线花键参数,可直接与变速器输入轴配合,花键配合长度经过校核,可承受最大输出扭矩下的剪切应力,不会出现花键崩齿、磨损过快的问题。压盘与摩擦片的接触平面经过平面度公差约束,平面度误差控制在0.05mm以内,确保结合过程中摩擦面接触均匀,不会出现局部偏磨导致的摩擦片早期烧蚀、抖动问题。分离指与压盘的连接销轴采用浮动式结构,可自动补偿摩擦片磨损后带来的行程变化,减少日常使用中的调整频次,降低维护成本。

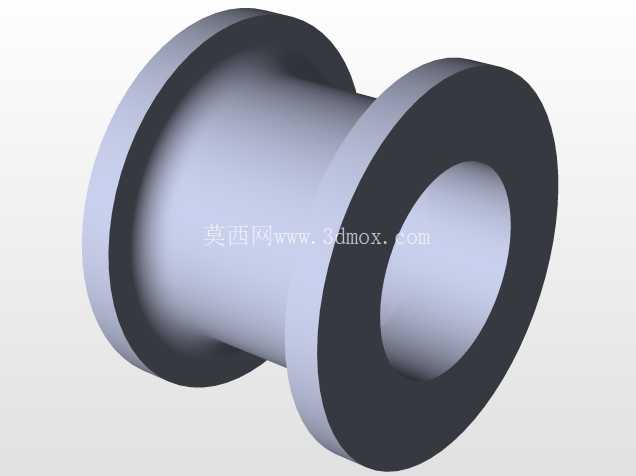

从实际装配逻辑来看,该结构的所有周向部件均采用对称布置,动平衡精度可满足最高6000rpm转速下的运转要求,不会出现高速运转时的径向跳动、传动抖动问题。压紧弹簧的刚度经过匹配,既保证结合状态下的足够压紧力,又能在动力系统出现瞬时扭矩冲击时提供微量缓冲,避免刚性冲击对传动系统齿轮、轴类部件造成损伤。分离杠杆的铰接点采用耐磨衬套结构,衬套选用自润滑复合材料,长期往复摆动无需额外加注润滑脂,减少维护点位,适配车辆全生命周期的使用需求。外缘传动齿圈与盘体采用过盈配合加定位销的连接方式,可承受启动过程中的瞬时冲击扭矩,不会出现齿圈松动、打滑错位的问题。

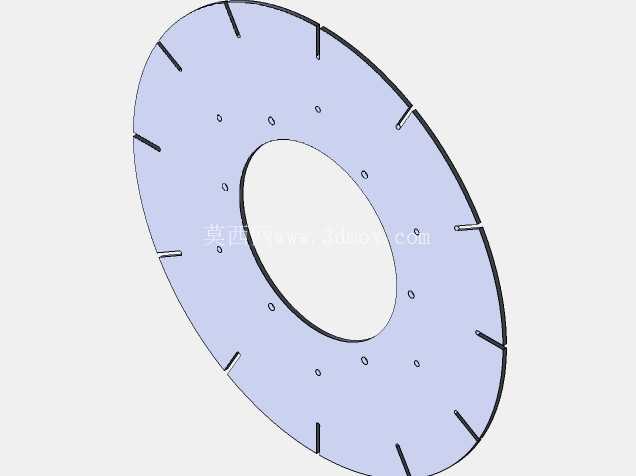

在结构细节处理上,所有弹簧安装座均设置了防脱限位结构,避免弹簧在长期压缩回弹过程中出现脱出、移位问题;分离指的接触端面经过淬火处理,表面硬度达到HRC45至HRC50,可承受分离轴承长期反复接触带来的磨损,延长部件使用寿命。盘体上开设的通风槽沿径向分布,可在离合器运转过程中带动空气流动,带走摩擦副滑磨产生的热量,避免长时间半联动状态下温度过高导致的摩擦片摩擦系数衰减、压盘热变形问题,提升连续工况下的工作稳定性。
