三档位齿轮滑杆变速传动机构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1151929
  • 三档位齿轮滑杆变速传动机构
  • 三档位齿轮滑杆变速传动机构
  • 三档位齿轮滑杆变速传动机构
  • 三档位齿轮滑杆变速传动机构
  • 三档位齿轮滑杆变速传动机构
  • 三档位齿轮滑杆变速传动机构
  • 三档位齿轮滑杆变速传动机构
  • 三档位齿轮滑杆变速传动机构
  • 三档位齿轮滑杆变速传动机构

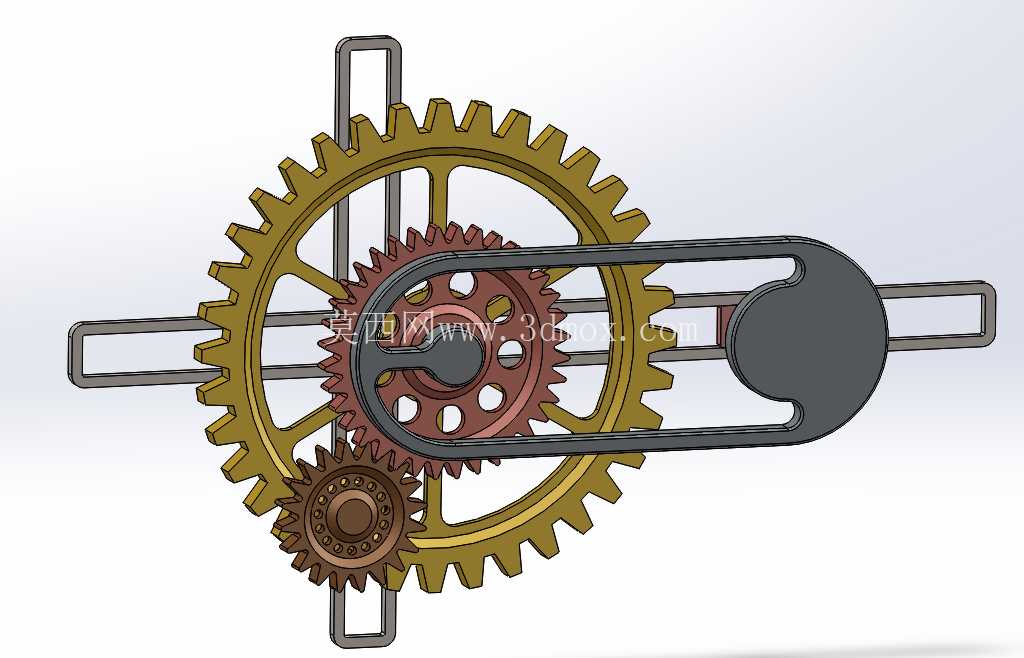

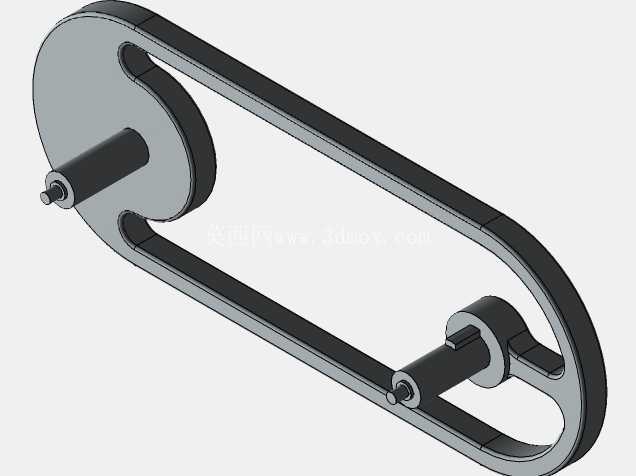

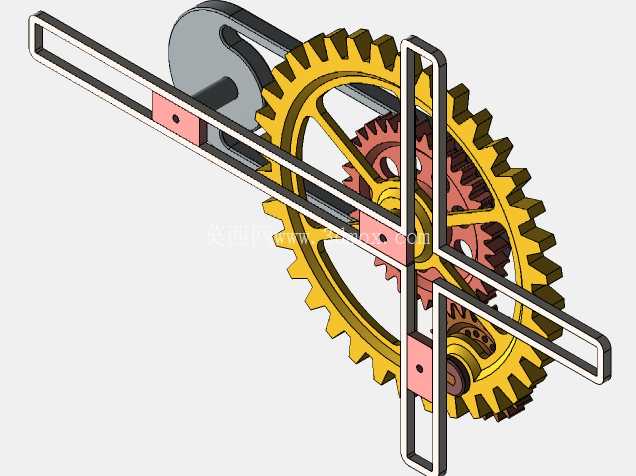

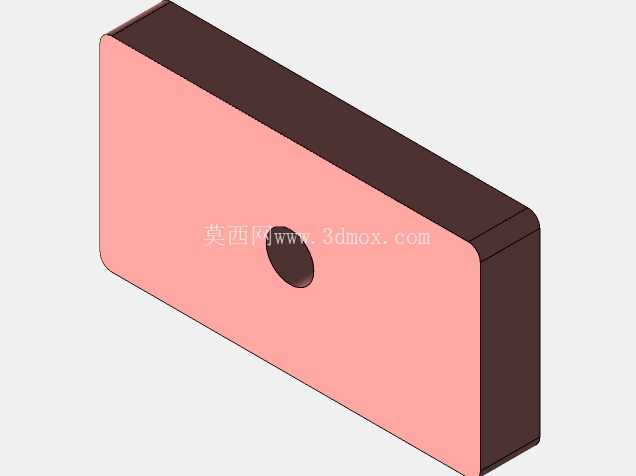

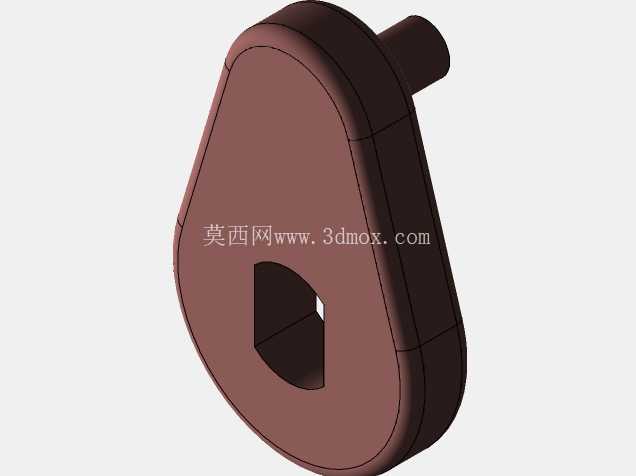

  这套三档位齿轮滑杆变速传动结构,核心应用场景集中在中小型手动变速设备、台式加工机具、简易输送线调速单元以及教学演示教具领域,区别于常规的同步带变速、摩擦轮变速结构,这套机构完全依靠齿轮啮合传递扭矩,传动比精准无滑差,在需要恒定转速输出、负载波动不大的工况下适配性极强。从实际使用逻辑来看,滑杆作为档位切换的核心执行件,可沿两个正交方向做直线滑移,滑移过程中带动中间的双联小齿轮分别与三个不同齿数的从动齿轮啮合,以此实现三档不同转速比的输出切换,切换过程中滑杆的导向槽完全卡合在齿轮组的定位凸台上,不会出现脱档、跳档的问题,相比传统的拨叉换挡结构,这套集成式滑杆把导向、定位、换挡三个功能整合在单个零件上,大幅减少了装配零件数量,降低了整机的装配公差累积。

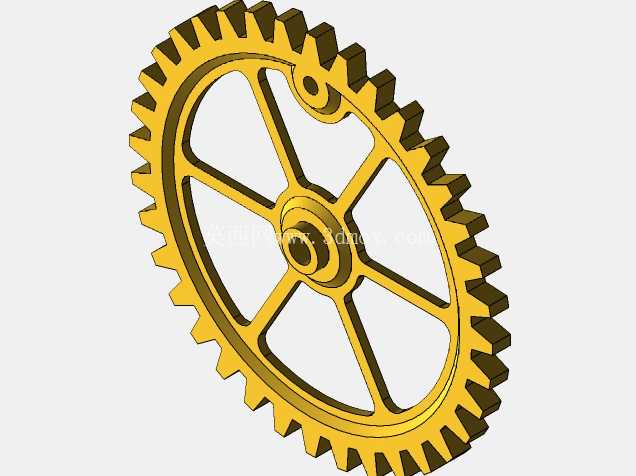

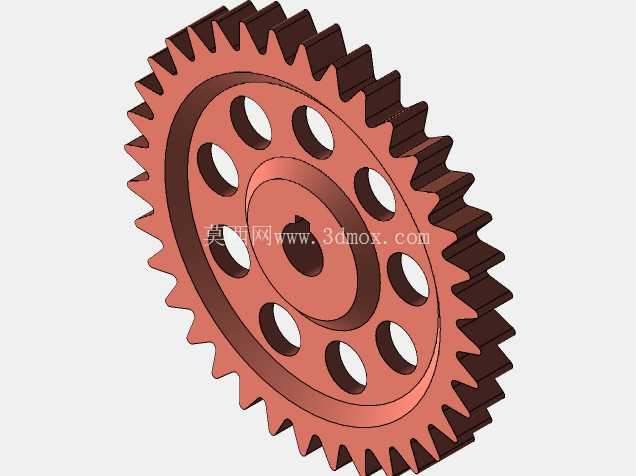

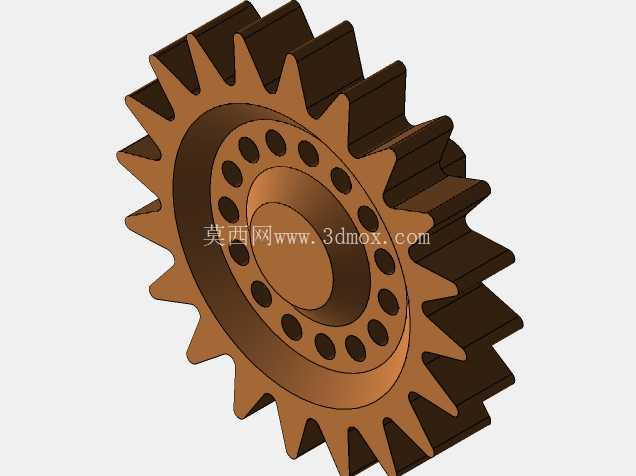

  设计阶段首先确定的是三个档位的传动比梯度,大直径从动齿轮对应低速大扭矩输出档,适配设备重载启动、大负载进给的工况;中间尺寸的齿轮对应中速常规作业档,覆盖日常80%以上的常规作业负载需求;小直径从动齿轮对应高速轻载档,适配空载快进、小负载高速作业的场景。齿轮参数选择上,所有啮合齿轮均采用标准模数渐开线圆柱直齿,齿顶高系数取1,顶隙系数取0.25,压力角为标准20度,加工时可直接采用标准滚刀加工,无需定制特殊刀具,大幅降低零件加工成本。

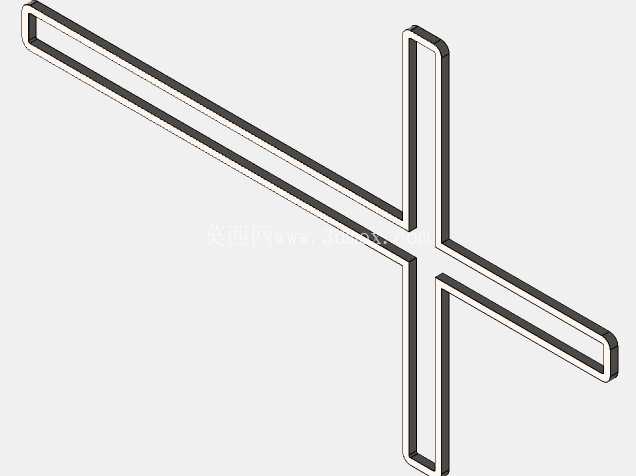

  滑杆的行程设计完全匹配三个齿轮的啮合位置,两个方向的滑移行程分别对应档位的横向选择与纵向挂接,滑杆表面设计有三个定位凹坑,配合钢珠弹簧定位机构,挂档到位后会有清晰的档位反馈,避免操作人员挂档不到位导致的齿轮打齿问题。安装边界方面,整套机构的安装基准为底部的两根平行导向轴,导向轴的同轴度公差控制在0.02mm以内,齿轮组的中心距严格按照齿轮啮合的理论中心距加工,中心距偏差控制在±0.01mm,避免因中心距偏差导致的啮合间隙过大或者卡滞问题。整套机构的轴向尺寸紧凑,径向尺寸以最大的从动齿轮齿顶圆为边界,安装时只需固定两根导向轴的两端支座即可完成整套机构的装配,无需额外的复杂定位工装,后期维护时只需拆下导向轴一端的端盖,即可依次抽出滑杆、各个齿轮组件,更换磨损零件十分便捷。从传动效率来看,直齿轮啮合的传动效率可达98%以上,相比蜗轮蜗杆传动的发热损耗更低,长时间连续运行时的温升控制更优,在不需要反向自锁的变速场景下,这套结构的能耗表现远优于同类变速结构。

  滑杆的材质选用45号钢调质处理,表面做发黑防锈处理,导向面的粗糙度控制在Ra1.6,保证滑移时的顺畅度,不会出现卡滞、顿挫的问题;齿轮材质选用40Cr调质后齿面高频淬火,齿面硬度可达HRC45-50,具备足够的耐磨性能,可承受长期反复换挡带来的齿面冲击,正常工况下的使用寿命可达8000小时以上。实际装配时需要注意齿轮与轴的配合公差,齿轮内孔与导向轴采用间隙配合,配合公差选H7/g6,保证齿轮转动灵活无卡滞,同时不会出现过大的径向晃动;滑杆与导向槽的配合同样采用间隙配合,配合公差选H8/f7,兼顾滑移顺畅度与定位精度。这套结构没有复杂的电控元件,完全依靠机械结构实现档位切换,在恶劣工况、高粉尘、高湿度的作业环境下适应性极强,不会出现电控元件失效导致的换挡故障,可靠性远高于电控换挡结构,非常适合在小型手动加工设备、简易农用机械、教学实训台等场景下使用。
