铣床用塑料侧置操作手柄结构设计

　　这款侧置塑料操作手柄，主要配套普通立式铣床、万能工具铣床的进给锁紧机构、工作台角度调节机构使用，也可适配小型台钻、手动攻丝机等需要人工施力锁紧、调节的工位，作为人工操作的施力部件，承担操作人员手部施力的传递作用，替代传统金属手柄降低操作时的冷硬触感，同时减轻设备附属操作件的自重。从实际使用场景来看，铣床操作人员在完成工件装夹后，需要通过侧置手柄锁紧工作台横向进给导轨，或是调整立铣头的偏转角度，这类操作需要操作人员施加15-30N的径向握力，对手柄的握持贴合度、抗扭强度都有明确要求，不能出现施力时打滑、长期使用后开裂的问题。

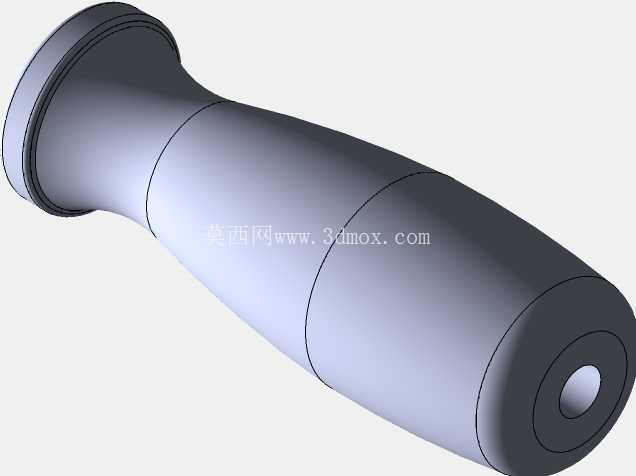

　　设计时首先考虑的是握持人机工程，整体采用三段式变径曲面结构，靠近安装端的位置做了直径收窄的过渡段，适配操作人员握持时虎口的自然贴合弧度，尾端做了直径放大的挡边结构，防止施力过程中手部从手柄尾端滑脱，握持段的表面做了细微的周向防滑槽处理，即便手上沾有切削液、金属碎屑，也能保证足够的摩擦阻力，不会出现施力打滑的情况。材质选用增韧改性尼龙材质，相比普通ABS塑料具备更好的抗冲击性能和抗疲劳性能，能够承受反复的扭转施力而不出现应力开裂，同时塑料材质的绝缘特性也能避免设备意外漏电时操作人员直接接触金属部件的风险，表面做哑光磨砂处理，长期使用不会因为手部汗液、油污附着出现表面发亮打滑的问题。从安装边界来看，手柄的安装端设计有标准的内六角安装孔，可直接配套M8或M10的标准锁紧螺杆，安装端的端面做了沉台设计，能够完全容纳锁紧螺栓的头部，避免螺栓头外露刮蹭操作人员手部，整体长度控制在120mm左右，最大握持直径32mm，安装后突出设备安装面的距离不超过110mm，不会在设备运行过程中与移动的工作台、工件夹具发生干涉，尾端的中心孔为工艺孔，是注塑成型时的顶针位置，同时也可作为穿入保险销的预留孔，防止手柄长期受扭转力从螺杆上松脱。

　　在结构强度设计上，手柄内部做了均匀的壁厚设计，整体壁厚控制在4mm，安装孔位置做了局部加厚的加强筋结构，将扭转力均匀分散到整个手柄筒体上，避免应力集中在安装孔位置导致开裂，经过实际测试，在施加80N·m的扭转力矩时，手柄不会出现开裂、滑牙的问题，完全满足铣床日常操作的施力需求。不同于传统的胶木手柄，这款塑料手柄的成型精度更高，曲面过渡更顺滑，没有合模线带来的毛刺硌手问题，安装后与设备的金属安装座贴合紧密，不会出现晃动间隙，长期使用后也不会因为温度变化出现松动脱落的问题。

　　在实际设备维护中，这类塑料手柄属于易损件，当出现表面磨损过度、开裂问题时可直接更换，标准的安装尺寸能够兼容市面上多数普通铣床的原有操作手柄安装位，不需要对设备安装位置做二次加工，替换成本低，安装便捷。设计过程中也充分考虑了注塑成型的工艺性，整体结构没有倒扣结构，采用两板模即可完成注塑生产，脱模斜度控制在1°，既保证成型后脱模顺畅，也不会因为脱模斜度过大导致握持段出现锥度过大影响握持手感的问题，表面的防滑槽深度控制在0.5mm，既保证防滑效果，也不会在注塑成型时出现填充不满、粘模的问题。
