外六角全螺纹螺栓配套螺母结构设计

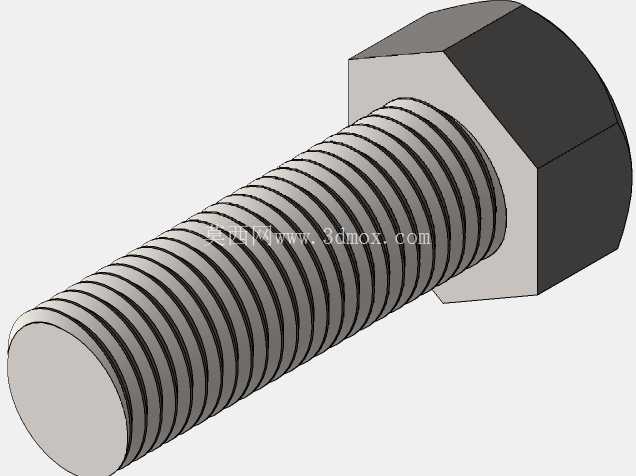

这套螺纹连接副的三维结构，覆盖了机械装配场景里最常用的可拆卸紧固需求，从普通的钣金机架拼接、工装夹具定位，到小型设备的壳体合装、传动部件的轴向固定，只要是需要反复拆装、对预紧力有明确要求的连接点位，都能见到这类结构的身影。很多刚入行的结构设计师容易忽略螺纹副的安装边界，这套模型在建模阶段就把实际装配的干涉问题提前做了规避：螺栓头部的六角对边尺寸严格匹配常用扳手的作业空间，不会出现扳手卡不进去、拧螺栓时蹭到周边安装面的问题；螺杆部分的全螺纹设计，适配不同厚度的被连接件组合，不用因为被连接件总厚度变化单独更换不同螺杆长度的螺栓，能大幅减少生产现场的标准件备货品类。

设计这套结构的时候，没有做多余的异形改动，完全贴合通用五金配件的实际使用逻辑：螺栓头部的承压面做了平整化处理，和被连接件表面接触时不会出现压痕不均、预紧力偏移的问题，螺纹收尾处的退刀结构做了平滑过渡，避免应力集中导致的螺杆断裂——很多现场出现的螺栓断裂故障，根源都是螺纹收尾处没有做合理的退刀圆弧，交变载荷下应力在牙底集中，最终出现疲劳失效。配套的螺母和螺栓螺纹精度做了匹配适配，旋合过程中没有卡滞、虚位的问题，螺纹旋合长度满足常规连接的强度要求，不会因为旋合牙数不足导致螺纹滑牙。

从安装尺寸来看，螺栓的公称直径、螺距都遵循通用紧固件的配合公差，不管是配平垫、弹垫还是防松垫圈，都能直接适配，不需要额外修改安装孔位。六角头部的高度也做了合理设定，既保证扳手拧动时的受力面积足够，不会因为头部太薄导致拧动时边角崩裂，也不会因为头部过高占用多余的装配空间，在空间紧凑的设备内部安装时，不会和周边的管线、相邻部件产生干涉。很多人觉得螺栓螺母是最简单的标准件，不需要单独做三维建模验证，但实际做设备装配的时候，经常会出现标准件选型和安装空间不匹配的问题：要么螺栓太长伸出螺母过多剐蹭周边部件，要么头部对边尺寸太大和相邻的安装孔位冲突，这套模型把这些实际装配中容易踩的坑都在建模阶段做了校验，导入装配体之后可以直接用来验证安装空间、排布紧固点位，不用再反复调整标准件型号。

在不同的应用场景里，这套螺纹副的适配性也足够强：做静态的机架连接时，配合弹垫就能满足防松需求；做有振动的运动部件连接时，可以额外搭配防松螺母或者螺纹胶，模型本身的结构不会因为附加防松件出现装配冲突。螺杆末端的倒角设计也做了还原，现场安装的时候不用修磨螺杆端头就能顺利穿入安装孔、旋入螺母，能提升装配作业的效率。很多三维模型做螺栓的时候会忽略螺纹的起始端倒角，导致实际装配模拟的时候看起来能装上，现场作业时螺杆端头卡在螺母螺纹入口处，反而耽误装配进度。

从结构强度的角度考量，这套模型的螺杆截面过渡、头部和螺杆的连接圆角都做了符合工程实际的处理，不会出现直角过渡导致的应力集中问题，在做有限元受力分析的时候，可以直接导入模型计算预紧力下的应力分布，不用再额外修补模型的圆角特征。对于做设备选型、结构设计的从业者来说，这类还原实际生产细节的标准件模型，能大幅减少装配验证的工作量，不用每次做装配体都从零开始建模，也能避免因为标准件建模细节缺失导致的生产装配问题。
