工业级C型夹持工装结构设计方案

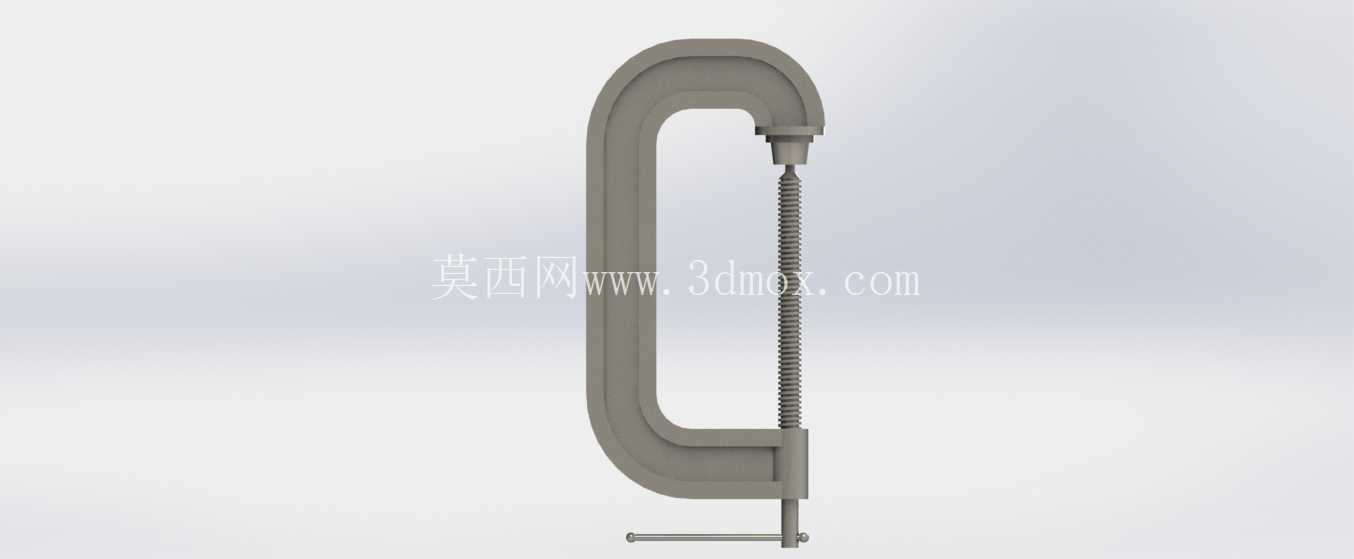

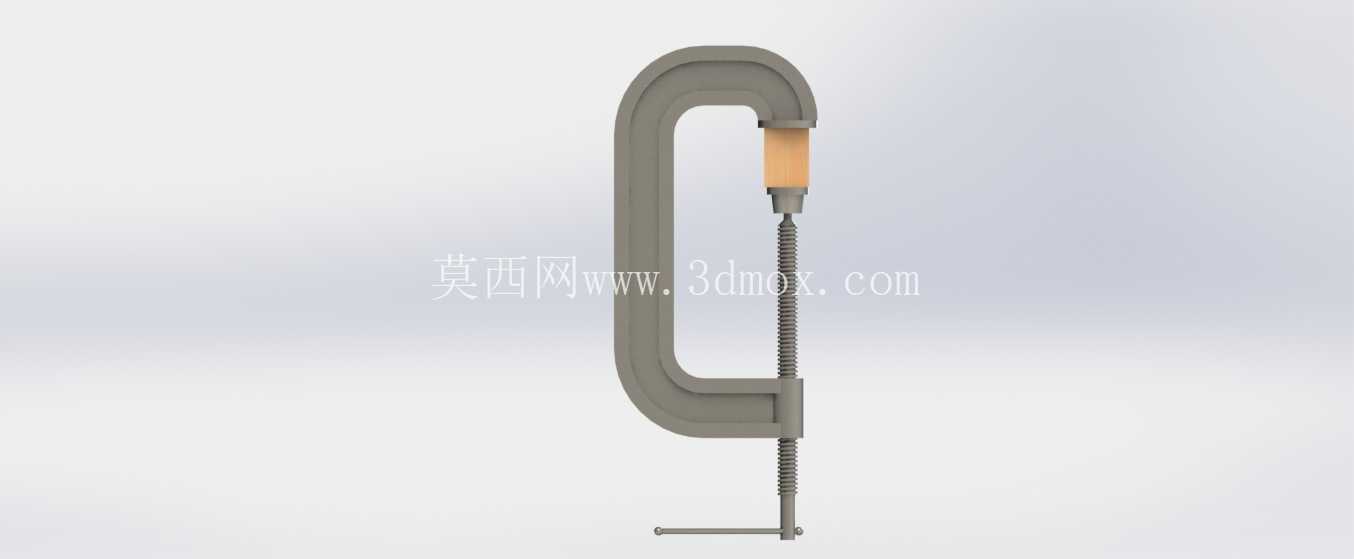

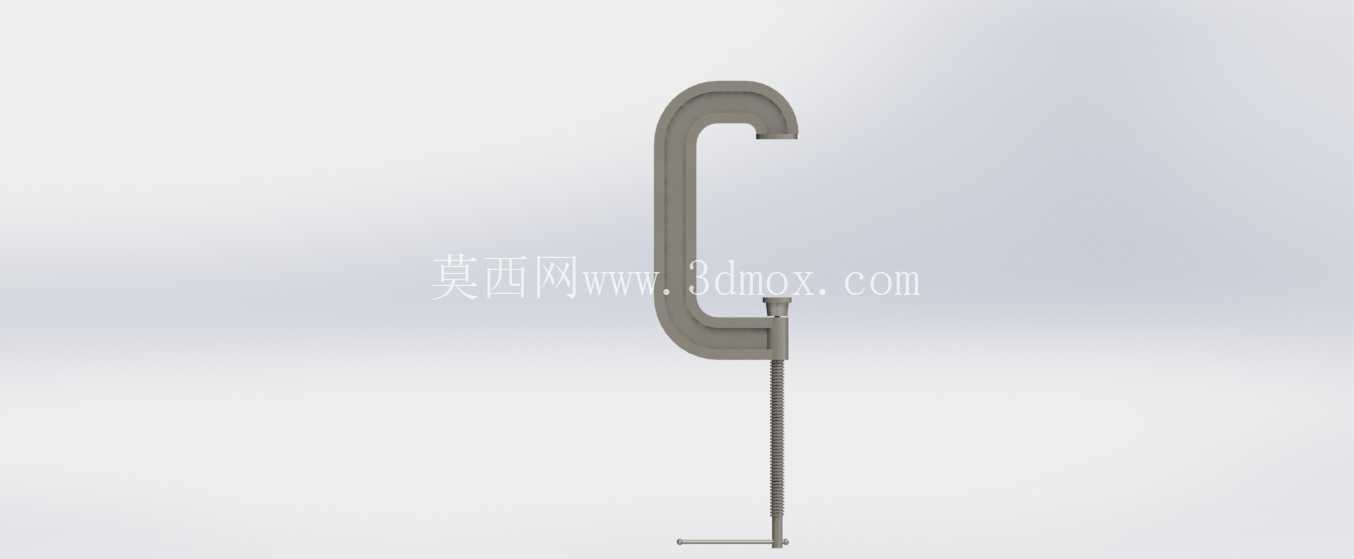

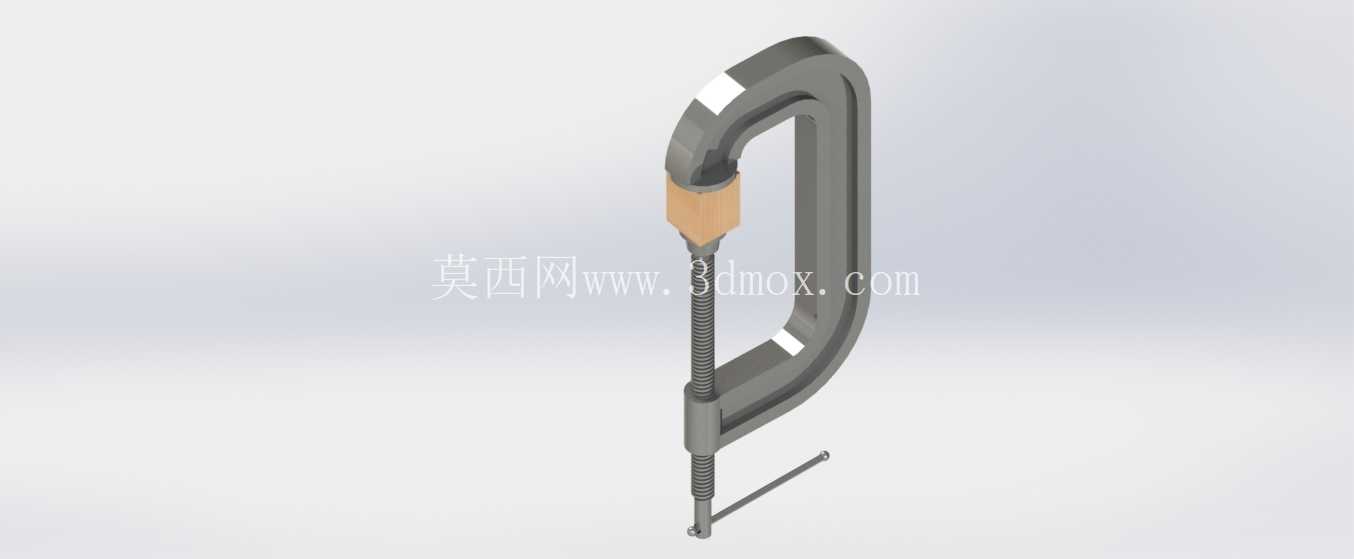

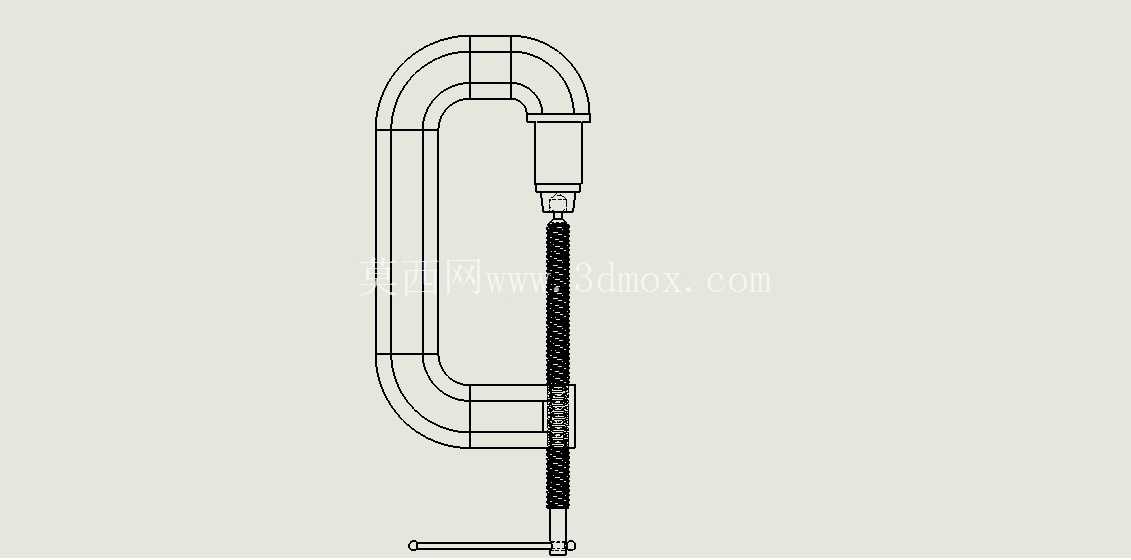

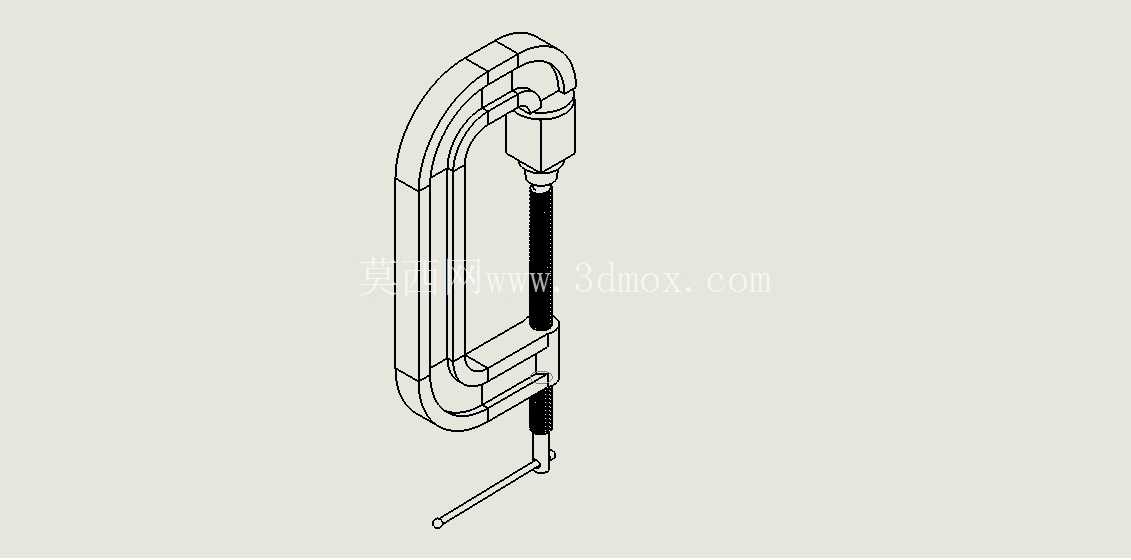

在机械加工、装配维修、木工加工、小型工件焊接定位等诸多场景中，手动夹持工具都是现场作业不可或缺的辅助器具，C型夹凭借开口跨度大、夹持力稳定、操作便捷的特性，成为车间工位、维修现场、家装作业场景里普及率极高的夹持类工装。这款C型夹的整体结构采用经典的C形框架搭配梯形传动螺杆的组合，没有冗余的结构设计，所有部件都围绕稳定夹持、操作省力的核心目标设计。从结构受力角度来看，C形架体是整个夹具的核心承载部件，架体截面采用渐变式加厚设计，在夹持受力最大的架体背部、上下钳口衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，当螺杆旋紧施加夹持力时，架体的受力可以沿着弧形轮廓均匀分散，不会出现局部应力过载导致架体变形甚至断裂的问题，架体的内侧轮廓与螺杆轴线保持平行，保证上下钳口的夹持面可以完全贴合工件表面，不会出现夹偏、压伤工件表面的情况。

传动部分采用梯形螺纹螺杆设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，耐磨性能更好，能够承受更大的轴向夹持力，同时具备一定的自锁性能，当夹持力达到作业需求停止旋拧螺杆后，螺杆不会因为工件的反作用力出现自行回退松脱的问题，不需要额外增加锁止结构就能保证夹持状态的稳定性。螺杆下端的压头采用活动式设计，压头与螺杆端部采用间隙配合连接，在旋紧螺杆的过程中，压头可以根据被夹持工件的表面角度自动微调贴合角度，即使工件表面存在轻微的角度偏差，压头也能完全贴合工件表面，避免点接触导致的工件压痕、夹持打滑问题。螺杆的上端设计有穿杆孔，可以配套金属加力杆使用，当需要较大夹持力固定厚重工件时，将加力杆穿入孔中就可以轻松增大旋拧扭矩，不需要额外配备专用扳手，适配现场无工具的应急作业场景。

从实际使用的边界尺寸来看，这款C型夹的最大开口深度覆盖常规中小型工件的夹持需求，架体的喉深设计兼顾了大尺寸工件的边缘夹持需求，既可以夹持薄板材、小型型材进行粘接、钻孔、打磨作业，也可以配合工作台面实现多工件叠合定位、工装临时固定的功能。在装配维修场景中，它可以用来固定拆卸困难的轴承、轴套部件，配合敲击作业实现零件的平稳拆装，避免直接敲击零件导致的配合面损伤；在焊接作业场景中，它可以快速定位拼接的金属板材、角铁型材，不需要提前点焊固定就能保证拼接位置的尺寸精度，减少焊接前的定位辅助时间；在木工加工作业中，它可以配合涂胶工序实现板材拼接、封边条压合的长时间固定，夹持力均匀稳定，不会出现胶层受力不均导致的拼接缝隙问题。

设计过程中充分考虑了手动工具的操作人机工程学，架体的外侧边缘做了圆角钝化处理，日常拿取、操作过程中不会划伤操作人员的手部，螺杆的螺纹表面做了光滑处理，旋拧过程中没有卡滞感，长期使用磨损后也可以单独更换螺杆部件，不需要整体报废整个夹具，降低了工具的使用成本。架体的整体结构没有易损的小零部件，日常维护只需要定期在螺纹位置涂抹少量润滑脂，就可以保证螺杆旋拧顺畅，即使在多粉尘、少量油污的车间环境中使用，也不容易出现螺纹堵塞、卡滞的问题，环境适应性较强。相比螺旋式平口钳，这款C型夹的重量更轻，不需要固定安装在工作台面上，可以根据作业需求随时移动位置，适配不同工位的临时夹持需求；相比弹簧式快速夹具，它的夹持力调节范围更大，可以根据不同工件的材质、夹持要求灵活调整旋紧程度，既可以夹持质地较软的木材、塑料件避免夹伤工件表面，也可以施加较大夹持力固定金属工件进行强力加工，适用场景覆盖范围更广。在现场工装搭配中，多台同规格C型夹配合使用，可以实现长条形板材、大尺寸框架结构的多点同步夹持，保证整个夹持面受力均匀，不会出现局部翘起、移位的问题，是小型加工作业、设备维修、现场装配场景中性价比极高的通用夹持工具。
