小型履带式无人移动底盘结构设计

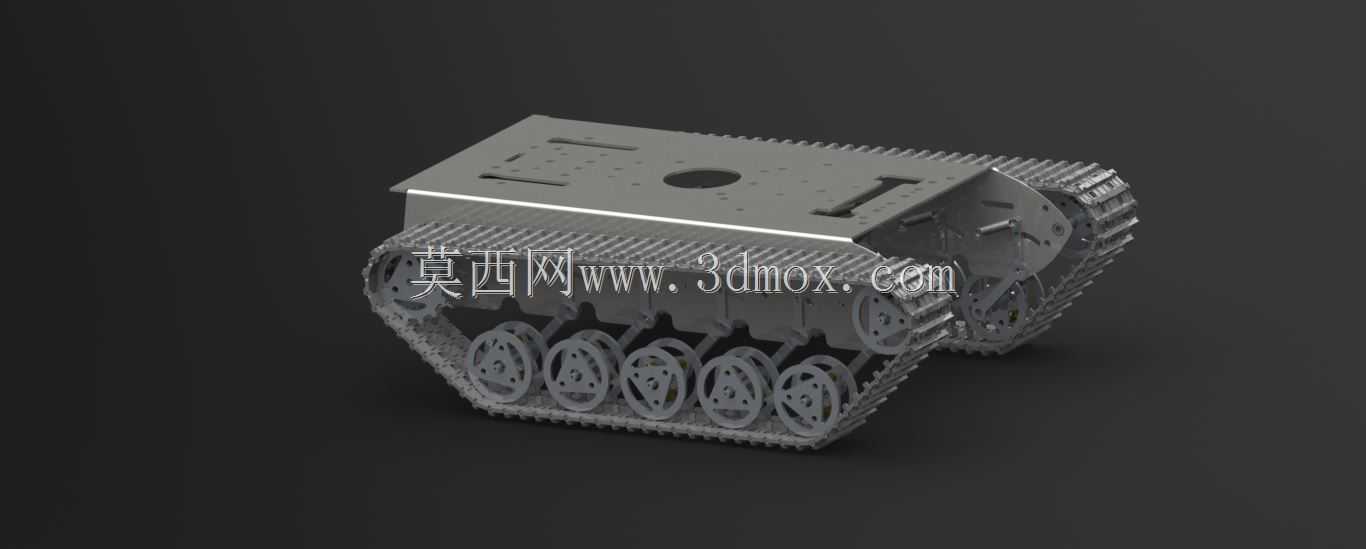

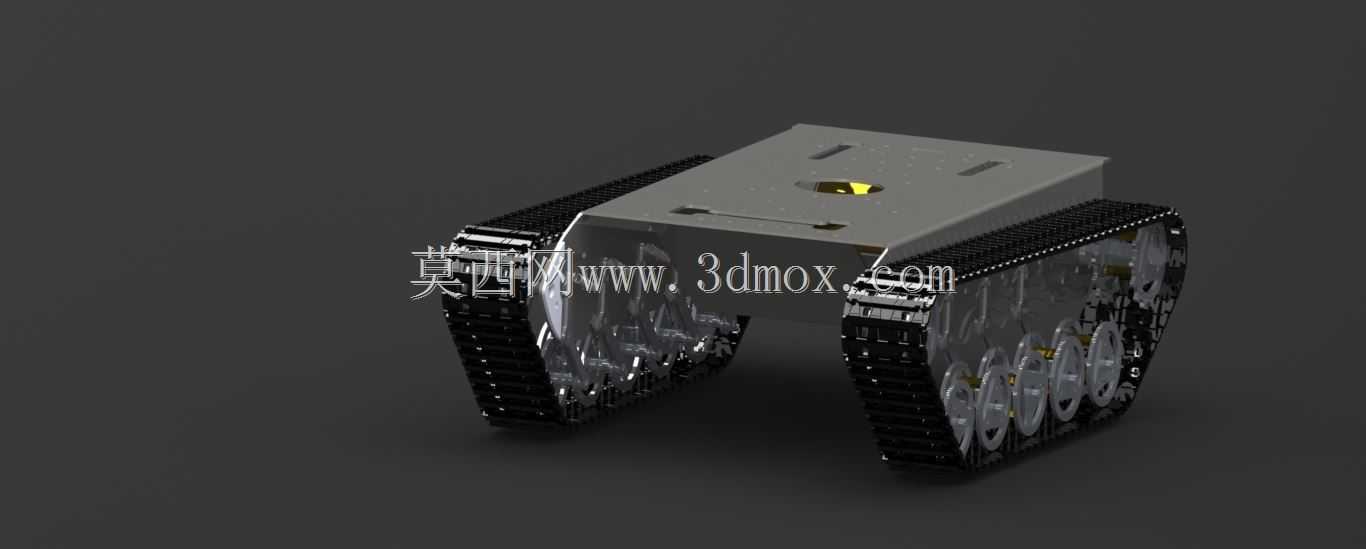

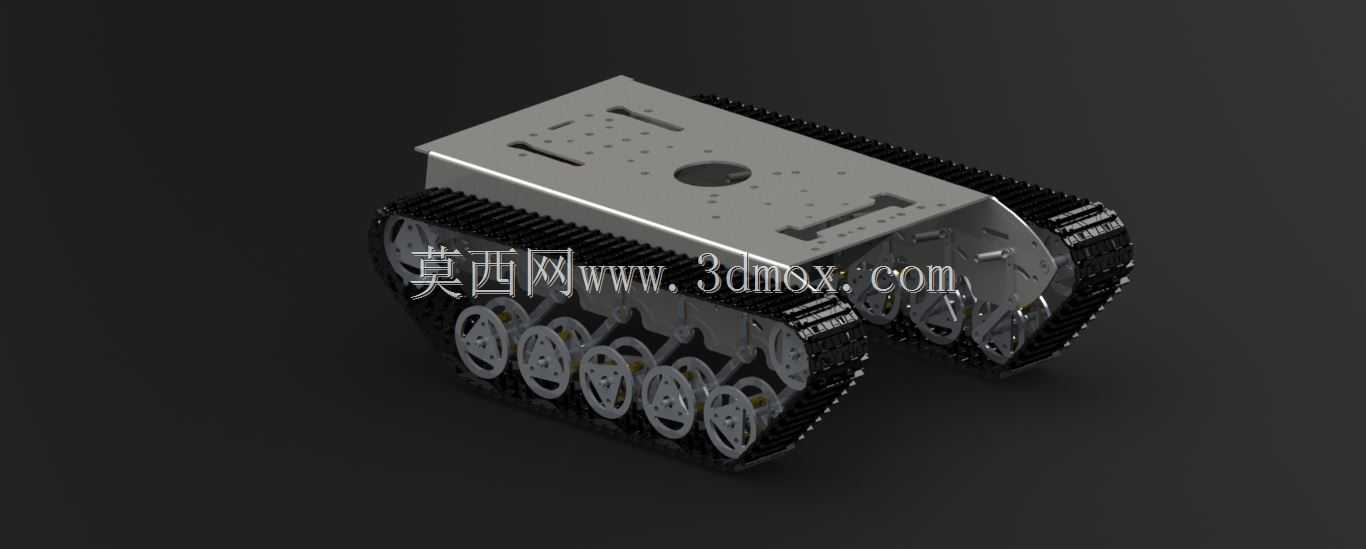

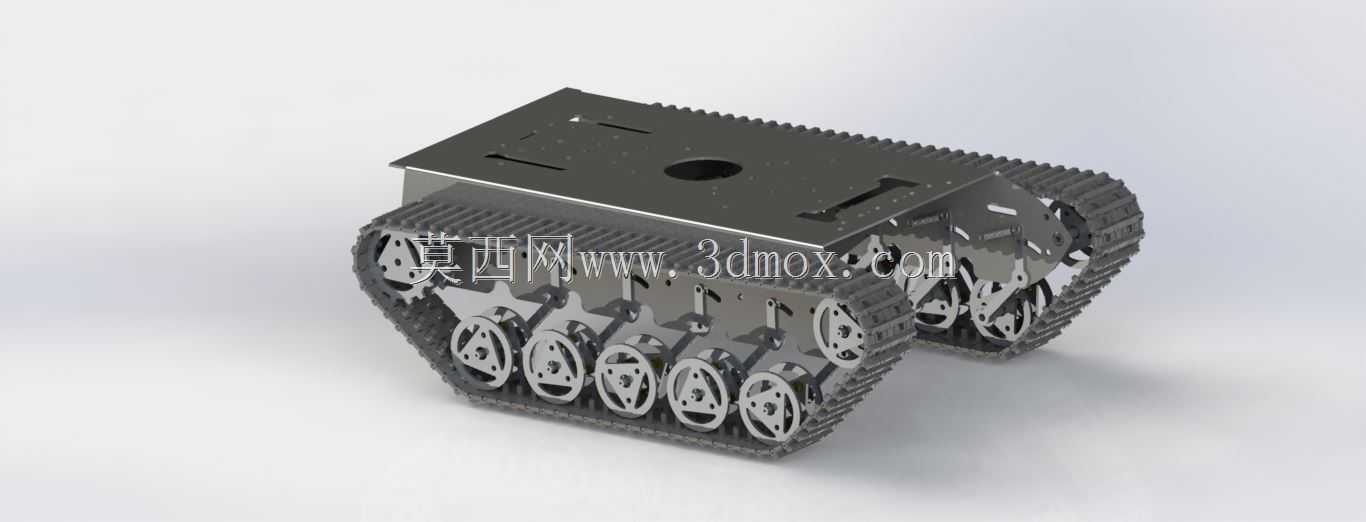

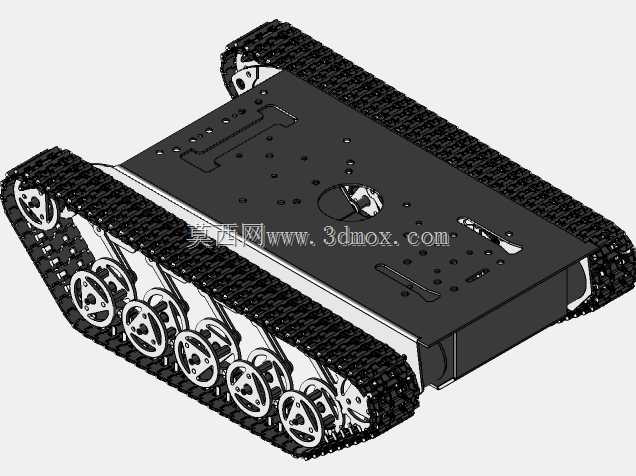

　　这款履带式无人移动底盘，核心面向狭小空间巡检、轻型作业载具改装、教学实验平台搭建等场景设计，整体采用双侧对称履带行走布局，相比轮式结构拥有更强的地形通过能力，可应对碎石路面、浅坡、非硬化铺装地面等复杂通行条件，不会出现轮式结构易打滑、越障能力不足的问题。从结构设计逻辑来看，底盘主体承载板采用平板式布局，板面预留多组规则安装孔位与中心定位孔，可直接搭载传感器模组、小型作业执行机构、控制电池组件等上层负载，安装孔位的间距经过统一规划，适配常规标准件的固定尺寸，无需额外打孔改装即可完成多数常用功能模块的固定。行走部分的负重轮采用多轮均匀排布设计，每侧履带配置五组负重轮，配合前置诱导轮与后置驱动轮，让履带与地面的接触压力分布更均匀，

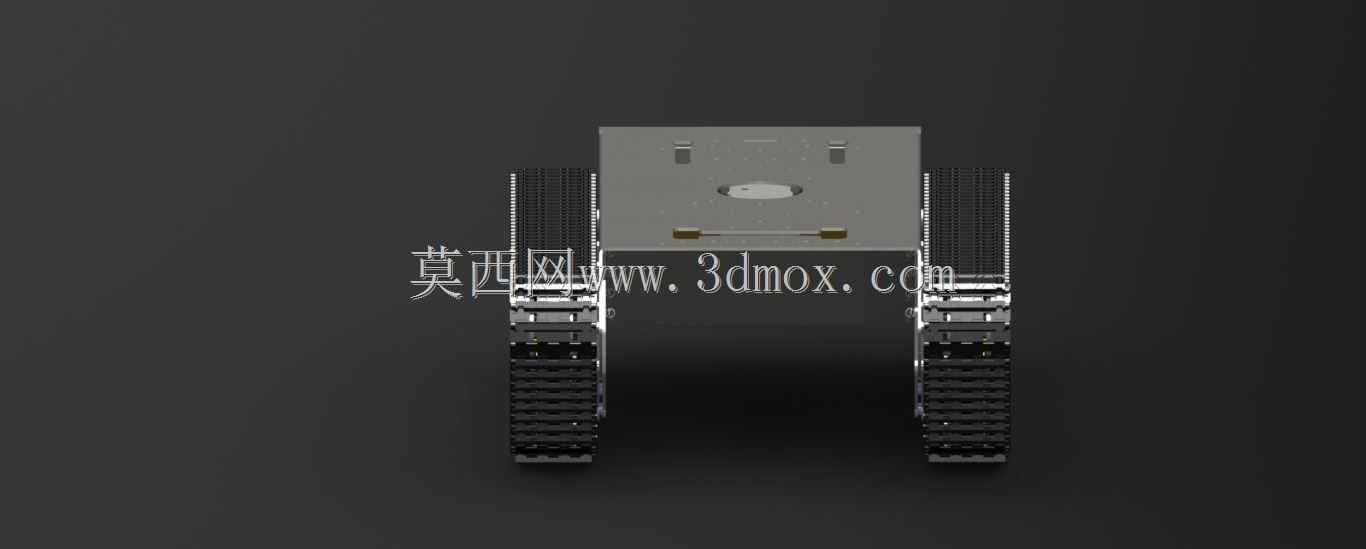

　　行驶过程中不会出现局部应力集中导致的履带脱轨问题，同时负重轮采用独立的小直径轮体设计，可有效缓冲行驶过程中的路面颠簸，降低上层搭载设备受到的振动冲击。驱动轮采用齿形啮合结构，与履带内侧的啮合槽精准匹配，传动过程中无打滑虚位，动力传递效率更高，履带选用模块化拼接的金属履带片，单节履带片可单独拆卸更换，后期维护成本更低，无需因局部履带片损坏更换整条履带。整体外形尺寸控制紧凑，宽度与长度比例适配狭窄通道通行需求，可顺利通过宽度不小于自身宽度1.2倍的巷道、管道入口等受限空间，底盘底部离地间隙经过优化，既保证了足够的越障高度，又不会让整体重心过高导致行驶侧翻，底盘整体重心控制在承载板下方靠近负重轮的位置，即使搭载一定重量的上层设备，

　　也能保持足够的行驶稳定性。双侧履带采用独立驱动设计思路，可通过两侧履带的差速实现原地转向，转向半径极小，适合在空间局促的作业区域内灵活调整行进方向，无需预留过大的转向空间，这一特性让它在室内巡检、仓储区域作业等场景下的适配性远高于需要大转向半径的轮式底盘。结构上所有转动轮体都预留了标准轴承安装位，可直接适配常规尺寸的深沟球轴承，转动阻力小，长时间运行磨损量低，承载板与行走支架采用螺栓刚性连接，整体结构强度足够承载数倍于自身重量的上层负载，不会出现行驶过程中结构形变的问题。
