机加工用飞刀杆面铣加工刀具结构

这款飞刀刀具主要面向小批量零件的平面铣削加工场景，常见于普通铣床、小型加工中心的端面光整、小范围平面开粗工序，尤其适配非大批量生产的维修车间、工装夹具加工工位，不需要搭配专用面铣刀盘，单刀安装即可完成窄平面、台阶面的飞面加工，相比多齿面铣刀，切削阻力更小，对设备刚性要求更低，在小型台式铣床、甚至改装的简易铣削设备上都能稳定使用。

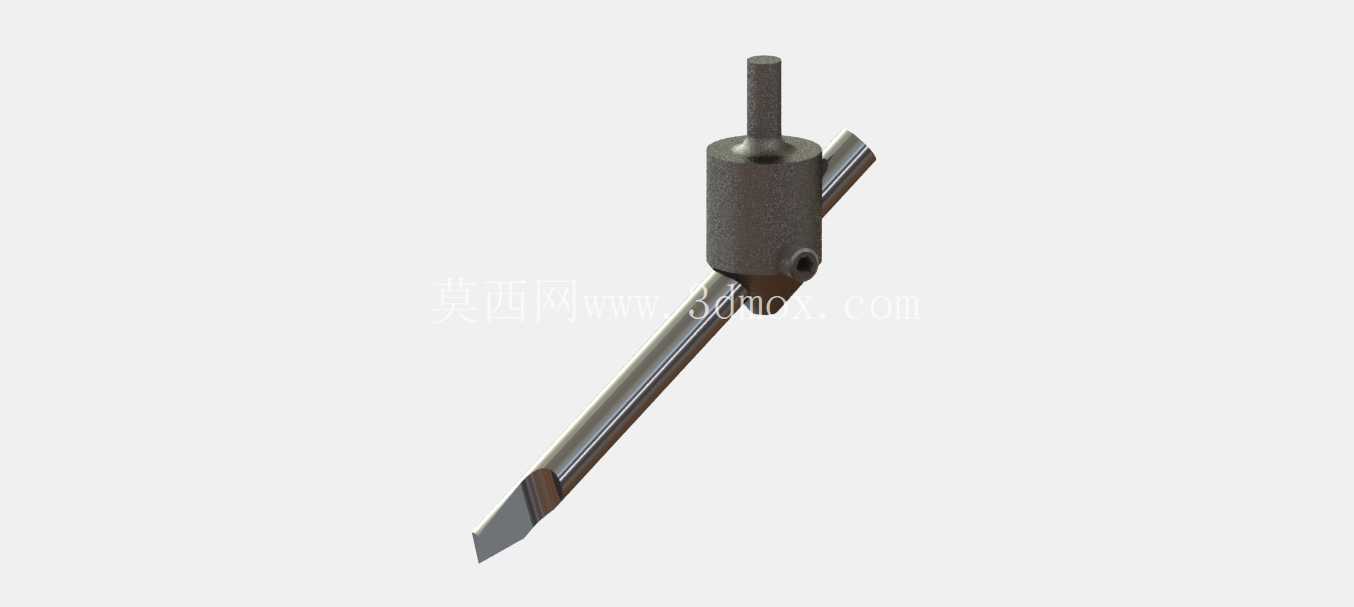

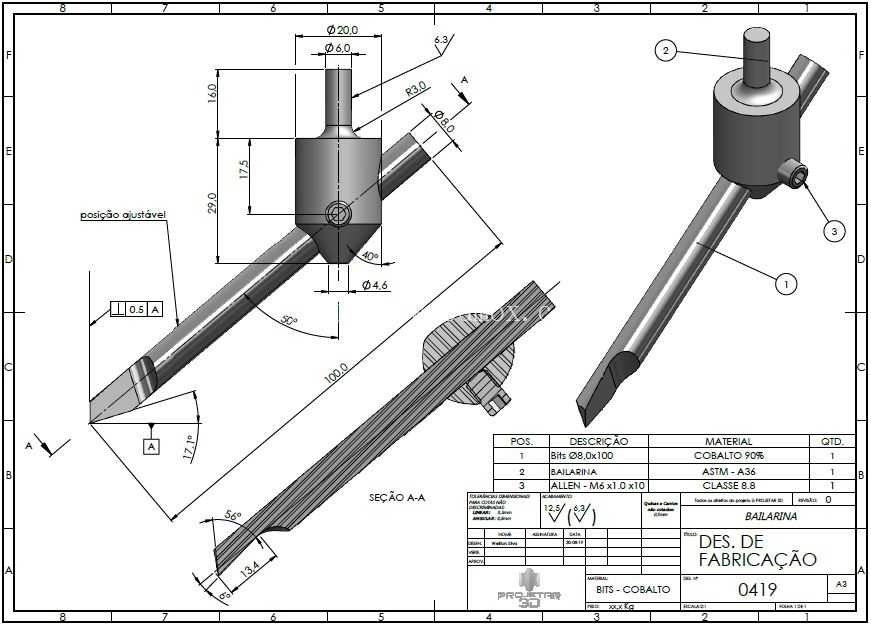

从结构设计来看，刀具采用一体式杆身加刀头安装座的布局，刀杆总长100mm，杆身直径6mm，细长杆身可以伸入狭窄的型腔内部完成局部平面加工，避开周边工件结构的干涉，这也是这类飞刀区别于标准面铣刀的核心优势——很多工装夹具上的小平面、沉台周边有立壁遮挡，大直径刀盘无法下刀，这种细长杆飞刀就能从间隙伸入，完成局部面加工。刀头安装座直径20mm，顶部设置直径6mm的装夹柄，和常规铣刀柄装夹尺寸匹配，可以直接装夹在ER夹头、标准铣刀柄内，不需要额外定制过渡套，装夹后悬伸长度可以根据加工深度调整，适配不同深度的型腔加工需求。

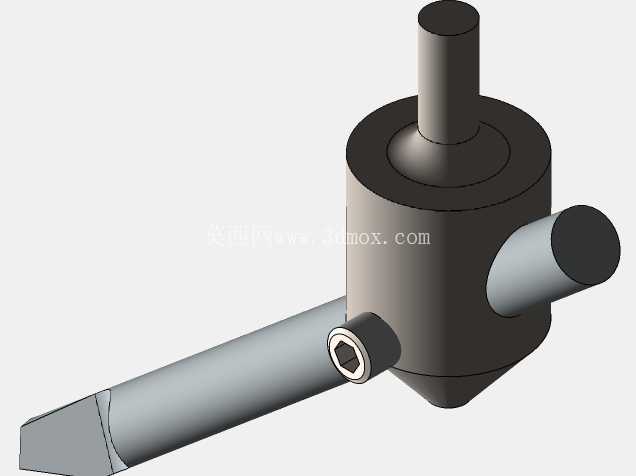

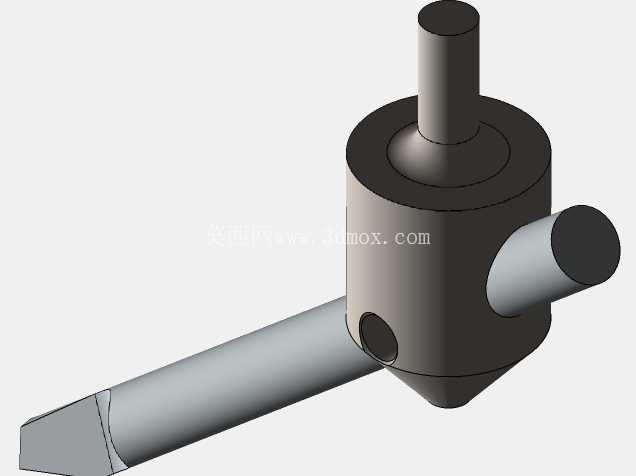

刀头采用侧压锁紧结构，安装座侧面设置锁紧螺钉，刀头安装孔直径4.6mm，适配标准方形高速钢或硬质合金刀条，刀头伸出长度可以根据切削深度调整，锁紧后可以承受较大的径向切削力，不会出现打刀、窜动的问题。刀头安装角度经过优化，切削时主偏角为72度，这个角度可以在保证切削刃强度的同时降低切削阻力，加工钢件时切削轻快，不容易产生积屑瘤，加工铸铁件时也能保证刃口的抗冲击性能，不会因为铸件表面的硬皮导致崩刃。刀头底部设置17.4度的副偏角，加工后平面的表面粗糙度可以达到Ra3.2以下，不需要后续的打磨工序，一次走刀就能完成普通精度要求的平面加工。

从安装边界来看，刀具装夹后最小加工空间只需要直径8mm的过孔，就能伸入工件内部完成加工，加工平面的最大宽度可以达到22mm，足够应对大部分小型零件的台阶面、定位面加工需求。刀杆部分采用整体合金结构钢调质处理，硬度达到HRC28-32，既有足够的刚性抵抗切削变形，又有一定的韧性，在断续切削时不容易断裂，即使加工过程中出现撞刀，也只会损坏可更换的刀条，刀杆本身可以重复使用，降低了加工耗材成本。

实际使用中，这类飞刀最适合加工45号钢、铝合金、铸铁等常见机加工材料，加工铝合金时可以将转速调整到2000-3000转每分，进给量控制在0.1mm每转，加工出来的平面光洁度好，不会粘刀；加工钢件时转速降到800-1200转每分，配合切削液使用，刀具寿命可以达到连续加工4小时以上。相比焊接式飞刀，这种可换刀头的结构不需要反复磨刀，只需要松开锁紧螺钉更换刀条或者调整刀头伸出长度就能继续使用，对操作人员的磨刀技能要求更低，普通机加工学徒就能快速完成换刀调整，适合小型加工车间的多品种小批量生产模式，不需要储备多种规格的面铣刀盘，只需要备不同材质的刀条就能应对大部分材料的飞面加工需求。

设计时还考虑了排屑问题，刀头安装座的让位槽角度经过优化，切削产生的铁屑可以顺着杆身方向排出，不会积在切削区域刮伤已加工表面，加工深腔平面时也不会因为铁屑堵塞导致闷刀。刀杆尾部的装夹柄做了倒角处理，装夹时可以顺利导入夹头，不会刮伤夹头内孔，保证装夹的同轴度，装夹后径向跳动可以控制在0.02mm以内，加工时不会产生震刀纹，平面的平面度可以保证在0.03mm每100mm范围内，满足普通工装夹具、机械零件的定位面加工精度要求。
