白蓮娜飞刀切削加工刀具结构设计

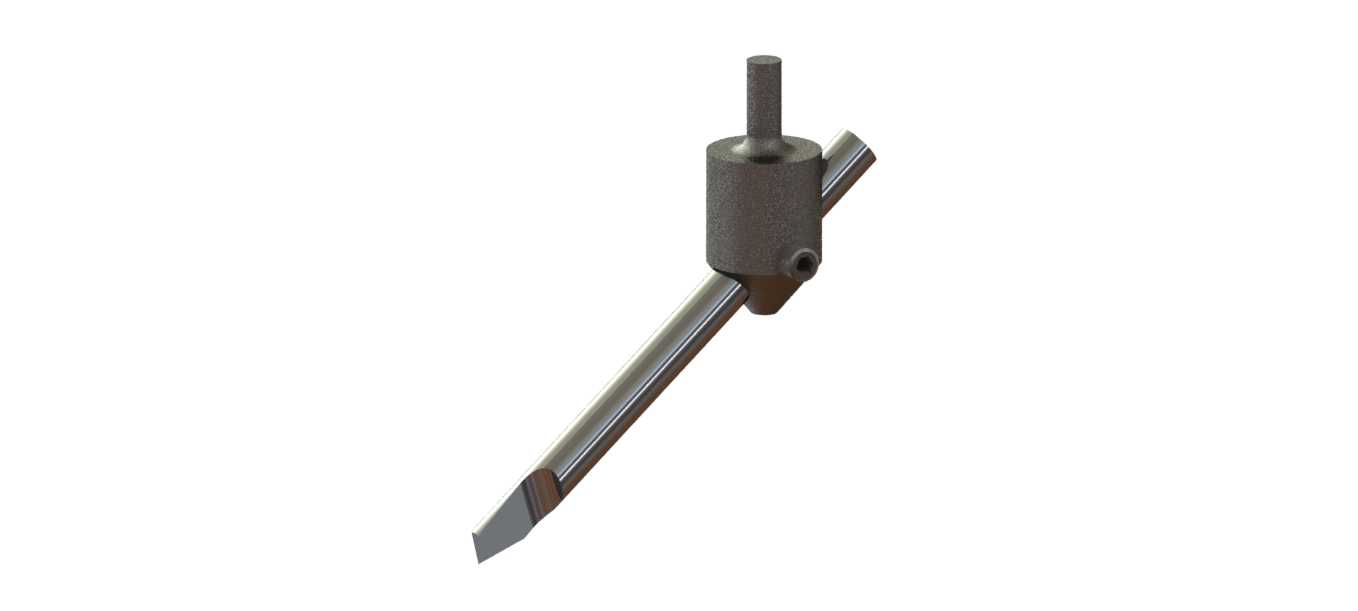

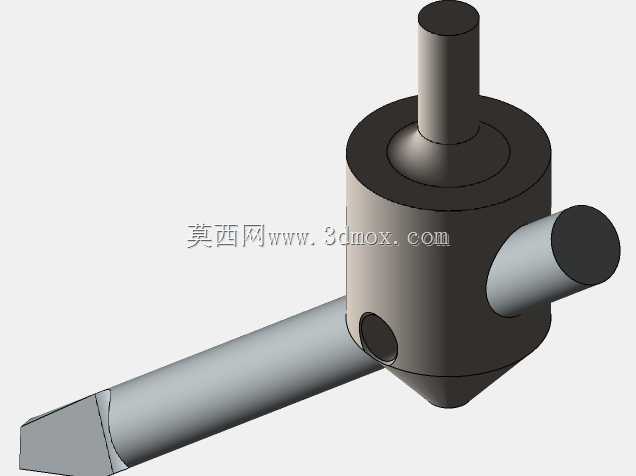

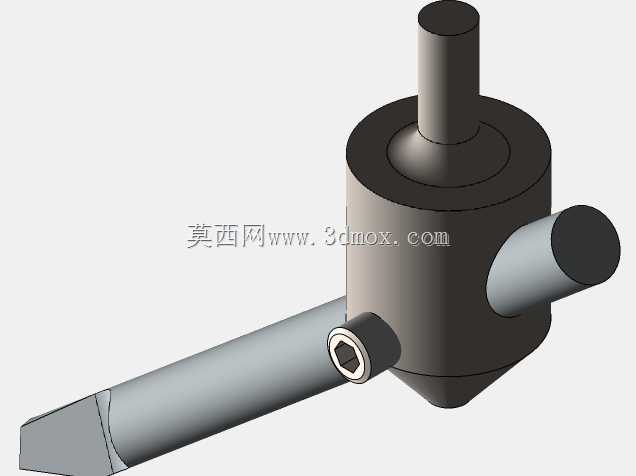

　　在金属切削加工的现场场景里，飞刀类刀具始终是小范围平面修光、异形槽面加工、窄腔侧壁铣削环节里常用的工装部件，这款飞刀的结构设计完全围绕实际加工中的刚性需求、换刀便捷性、切削角度合理性展开，没有多余的装饰性结构，每一处尺寸设定都对应具体的加工工况约束。从刀体的整体布局来看，核心切削端采用了硬质合金刀头嵌装的结构，刀头伸出长度经过严格控制，既保证足够的切削刃参与加工行程，又避免悬伸过长引发的切削振纹——在实际加工中，振纹是影响工件表面粗糙度的核心因素之一，尤其是针对有色金属件、薄壁结构件的精加工工序，刀具刚性不足带来的让刀问题会直接导致尺寸超差。刀杆部分采用细长杆结构设计，适配深度较大的窄腔加工场景，杆身做了防滑纹理处理，一方面是在装夹时增大与夹具接触面的摩擦力，避免高速切削过程中刀体出现周向转动，另一方面也能在手动微调刀头伸出量时提供更好的握持摩擦力，不需要额外借助防滑工装就能完成微调操作。安装连接部位采用了标准的顶丝锁紧结构，配套的锁紧螺丝为标准M6规格，在车间日常维护时，不需要配备特殊规格的扳手就能完成刀头更换、锁紧操作，大幅降低了刀具的现场维护成本。从切削角度的设计细节来看，刀头主切削刃采用了17.5度的主偏角设定，这个角度在实际切削中能够有效降低径向切削力，对于细长杆结构的刀具来说，径向力的降低能够直接减少刀杆的弯曲变形量，在长悬伸加工场景下优势尤为明显；副切削刃做了0.5毫米的修光刃设计，在进给量控制在合理区间时，

　　修光刃能够直接将工件表面的进给刀痕抹平，省去后续的抛光工序，尤其适合模具型腔的精加工环节。刀体上的定位基准面做了0.05毫米的平面度公差要求，在装夹到机床刀柄上时，这个基准面能够直接与夹具定位面贴合，保证刀体的安装同轴度控制在0.02毫米以内，避免高速旋转时出现动平衡超差的问题——动平衡超差不仅会影响加工表面质量，长期使用还会对机床主轴轴承造成不可逆的损伤。从尺寸边界来看，刀体总长度控制在180毫米，最大外径处为20毫米，刀头切削端直径为6毫米，能够适配最小宽度7毫米的窄槽加工需求；安装部位的锁紧孔距离刀杆端面的距离为22毫米，这个尺寸刚好适配常见的ER刀柄、侧固式刀柄的锁紧位置，不需要额外加装过渡套就能完成装夹，

　　装夹后刀体的悬伸长度可以根据加工深度在30毫米到120毫米之间灵活调整，覆盖绝大多数常规深腔加工的深度需求。在实际使用场景中，这款飞刀既可以安装在立式加工中心上完成模具钢、铝合金、铜合金等常见工件材料的平面铣削、倒角加工、槽侧修光工序，也可以安装在小型精密铣床上完成小零件的精细加工，甚至在钳工的手动修配工位上，配合专用的手持动力头，也能完成大型工件装配过程中的局部飞边修除、配合面修整工作。刀头部分采用可更换设计，当切削刃出现磨损后，只需要松开顶丝更换同规格的硬质合金刀条即可，刀体本身可以长期重复使用，相比整体式的硬质合金刀具，能够大幅降低刀具的使用成本。刀体上的角度标注、尺寸标注都严格遵循机械制图的标准规范，在三维建模过程中，

　　所有的配合面都做了公差约束，锁紧螺丝的安装孔与刀头安装孔的垂直度控制在0.01毫米以内，保证顶丝锁紧时能够均匀压在刀头的侧面上，不会出现压偏导致刀头倾斜的问题。刀头安装孔的底部做了45度的倒角，既能够在安装刀头时起到导向作用，避免刀头端部刮伤孔壁，也能够留存少量的切削液，在高速切削时起到一定的散热作用，减少刀头与孔壁之间的摩擦热量累积。从结构强度的校核角度来看，刀杆部分采用合金结构钢材质，经过调质处理后硬度达到HRC28-32，既有足够的韧性避免切削过程中出现断裂，也有足够的表面硬度防止装夹过程中出现表面压痕；刀头部分采用硬质合金材质，硬度达到HRA90以上，能够应对高硬度工件材料的切削需求，在合理的切削参数下，单次修磨后的使用寿命能够达到8小时以上的连续切削时长。在实际加工操作中，使用这款飞刀时需要注意根据加工材料匹配对应的切削参数，加工钢材时切削速度控制在80-120米每分钟，进给量控制在0.05-0.1毫米每齿，加工铝合金时切削速度可以提升到200-300米每分钟，进给量可以适当放大到0.1-0.15毫米每齿，同时需要配合充足的切削液冲淋切削区域，避免切屑堆积在刀头部位影响加工质量。
