带周向卡紧结构的轴套锁紧连接组件

　　这类带周向卡紧齿的轴套锁紧结构，在重载传动、精密仪器装夹、输送辊道固定场景中应用十分广泛，区别于普通平键连接或者过盈配合的轴毂连接方式，它不需要对轴或者轮毂做额外的键槽加工，也不需要依靠大压力的压装实现过盈锁定，仅通过周向均匀分布的卡紧凸耳配合端面锁紧力，就能实现轴与外套件的无间隙锁定，在需要频繁拆装调整位置的传动工位上，这种结构的维护效率比传统键连接高出数倍。从实际使用场景来看，在包装设备的牵引辊固定、纺织机械的导辊定位、中小型减速机的输入输出轴外接件锁定，还有传感器安装支架的位置调节结构里，都能见到这类锁紧套的身影，它的核心作用是消除轴与配合件之间的传动间隙，避免正反转切换时的回程误差，同时在承受径向载荷与周向扭矩的时候，能把受力均匀分散到整个配合圆柱面上，不会像平键连接那样在键槽位置产生应力集中，大幅提升轴类零件的疲劳寿命。

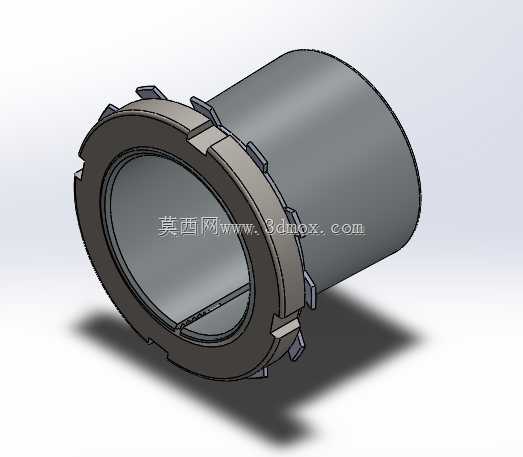

　　从结构设计逻辑来看，这个组件的主体是薄壁圆柱套筒，套筒一端带有加厚的法兰凸缘，凸缘上周向均匀分布了多个带斜面的卡紧凸齿，这些凸齿的斜面角度经过精确计算，当法兰端受到轴向压紧力的时候，凸齿会顺着配合件的对应卡槽产生径向收缩的分力，让薄壁套筒的内孔均匀抱紧安装轴，整个抱紧过程中套筒的变形是均匀的周向收缩，不会出现局部应力过大导致的轴面压痕，也不会因为偏载导致套筒抱死难以拆卸。设计这类结构的时候，首先要确定套筒的薄壁厚度，厚度过大会导致收缩量不足，无法实现有效抱紧，厚度过小则会在反复锁紧松开的过程中产生塑性变形，失去重复使用的性能，通常薄壁段的厚度会根据抱紧轴的直径做匹配，轴径在30到80mm区间时，薄壁厚度控制在1.5到3mm之间，配合H7/h6的基孔制间隙公差，能保证拆装的时候套筒可以轻松套入轴上，锁紧后又能产生足够的抱紧摩擦力传递额定扭矩。

　　在安装边界的尺寸控制上，套筒的总长度需要根据配合轮毂的宽度做匹配，通常套筒插入轮毂的深度要比轮毂宽度小2到3mm，避免锁紧后套筒端面突出轮毂影响其他相邻零件的装配；法兰端的外径要比套筒主体外径大8到15mm，给周向卡齿留出足够的结构空间，卡齿的数量通常根据传递扭矩的大小设置为6到12个，卡齿的斜面倾斜角度控制在12到15度之间，这个角度区间既能保证锁紧时的径向分力足够，又能实现自锁，不会在设备运行振动的情况下出现松脱。和这类锁紧套配合的轮毂内孔不需要做特殊加工，只需要在端面上加工出和卡齿对应的周向卡槽，卡槽的深度控制在2到3mm即可，不需要做高精度的公差要求，大幅降低了配合零件的加工成本。

　　在实际选型使用的时候，需要注意几个关键的设计要点：首先是套筒的内孔表面粗糙度要控制在Ra1.6到Ra3.2之间，过于粗糙的表面会导致抱紧时摩擦力不稳定，过于光滑则容易在过载时出现打滑；其次是锁紧时的轴向压紧力要均匀，通常会配合锁紧螺母或者端盖压环施加压力，避免单侧压紧导致套筒偏斜，出现局部抱紧力不足的问题；另外这类结构不适合传递超大冲击载荷的工况，在冲击载荷超过额定扭矩1.5倍的场景下，需要额外增加防转销作为辅助定位，避免打滑移位。很多工程师在建模这类结构的时候，容易忽略薄壁套筒收缩时的变形量补偿，把套筒内孔直接做成和轴径一致的尺寸，实际生产出来后会出现锁紧行程不足，抱紧力不够的问题，正确的设计思路是在自由状态下把套筒内孔做的比轴径大0.1到0.2mm，预留出收缩变形的空间，当卡齿被压入卡槽的时候，套筒收缩后的内孔尺寸刚好比轴径小0.02到0.05mm，产生足够的过盈抱紧力。

　　从三维建模的实操角度来说，绘制这个结构的时候可以先做基础的回转体，再通过圆周阵列的方式做出周向的卡齿，卡齿的斜面需要和配合卡槽的斜面做完全的贴合约束，在做装配验证的时候要模拟锁紧过程中的轴向位移，检查套筒收缩时是否会和轴或者轮毂产生干涉，尤其是卡齿根部的位置，要做0.5到1mm的圆角过渡，避免应力集中导致卡齿在反复受力时断裂。很多新手在建模时会把卡齿根部做成直角，实际使用中这个位置是应力集中最严重的区域，很容易在锁紧力过大的时候出现崩裂，合理的圆角过渡能大幅提升结构的抗疲劳性能。另外套筒薄壁段的外圆和轮毂内孔的配合要采用间隙配合，保证在锁紧前套筒可以在轮毂内自由滑动调整位置，调整到需要的轴向位置后再施加锁紧力，这也是这类结构在需要频繁调整安装位置的工位上被广泛应用的核心原因，不需要像过盈配合那样加热或者压装，只需要松开压紧力就可以轻松调整位置，调整到位后锁紧即可，整个过程不需要特殊工装，现场维护十分便捷。
