符合ASMEB16.48标准的8字盲板系列设计

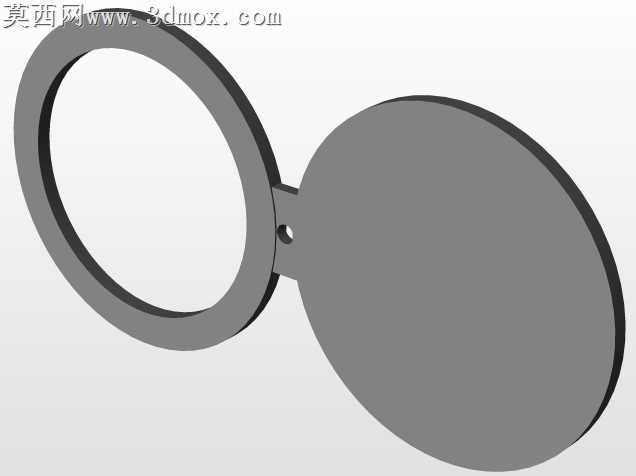

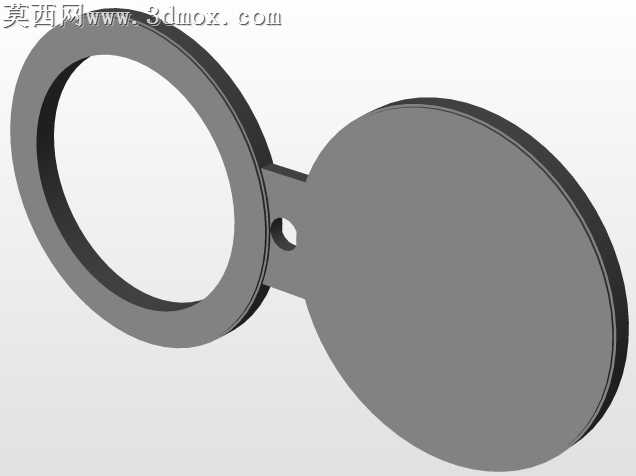

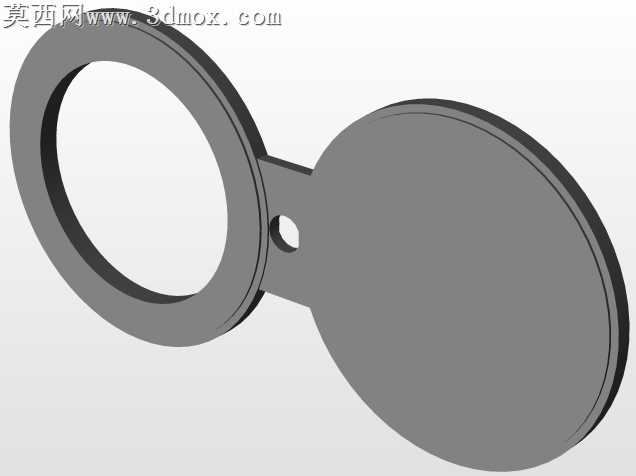

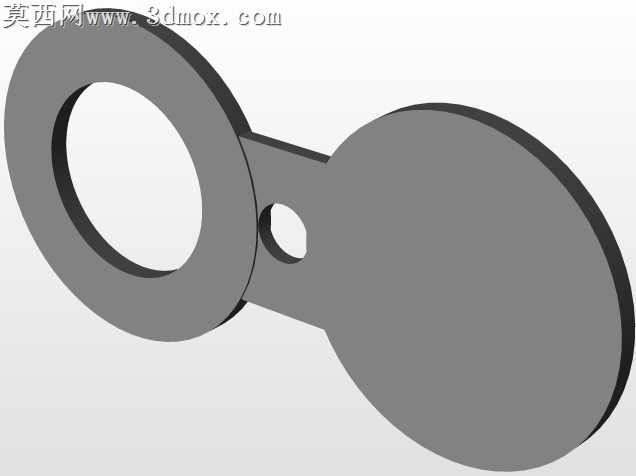

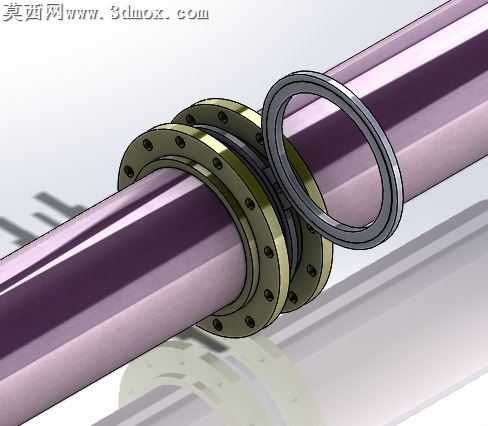

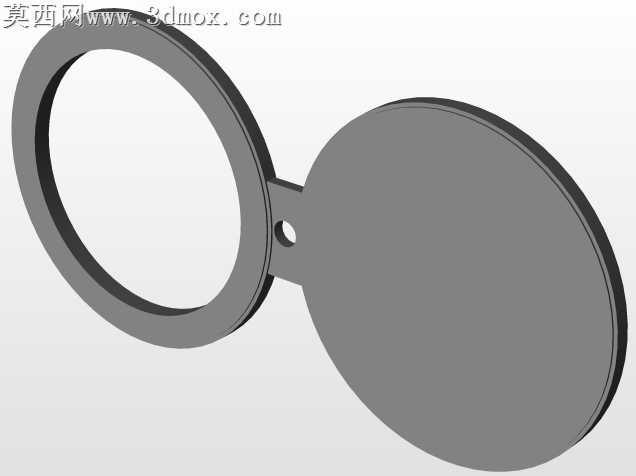

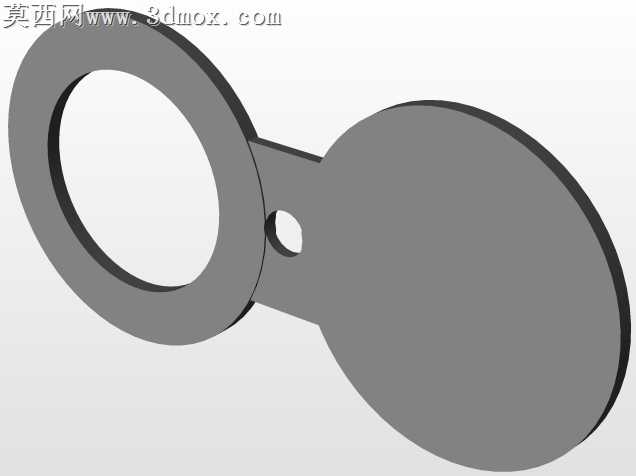

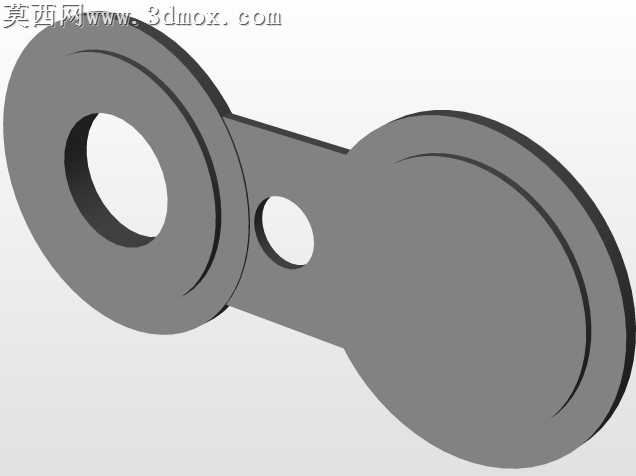

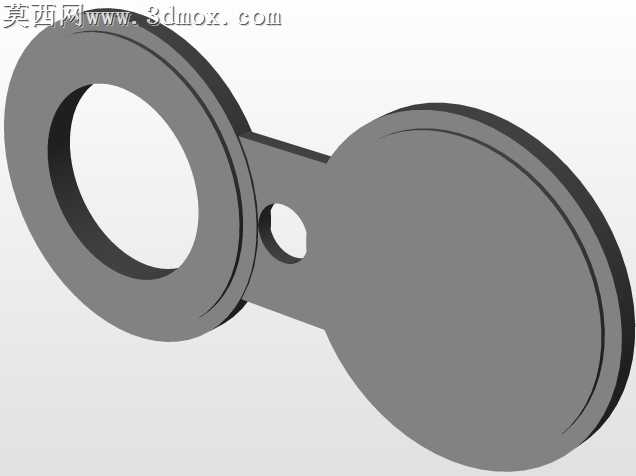

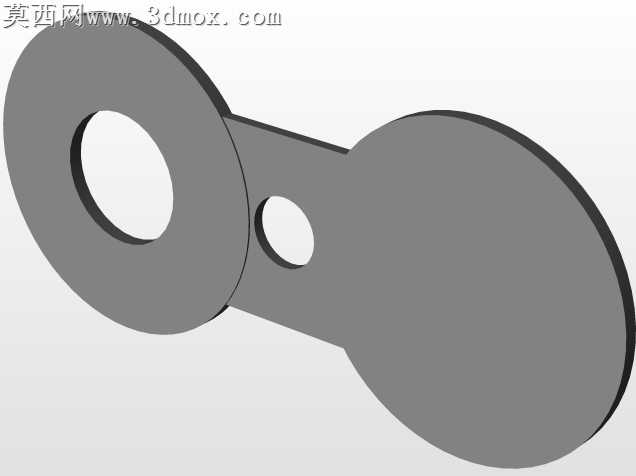

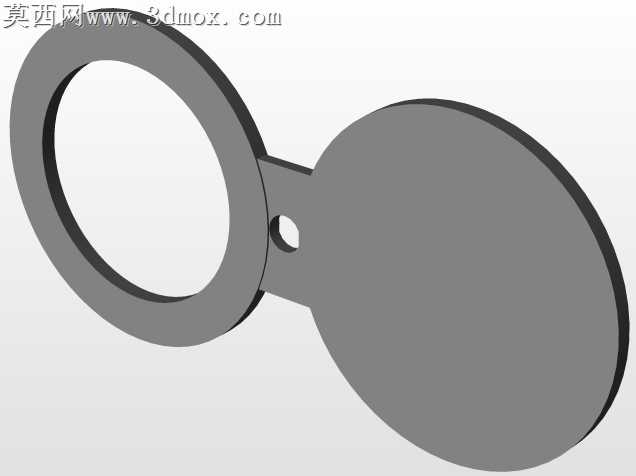

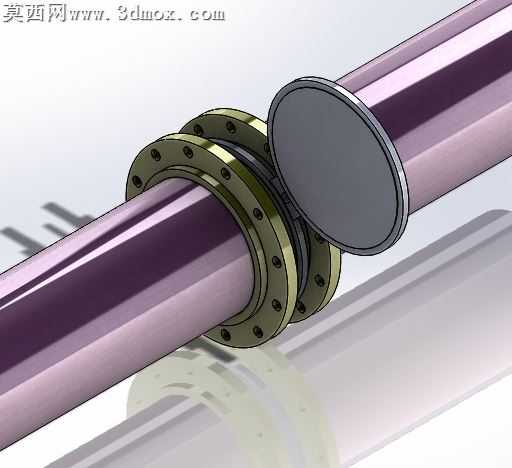

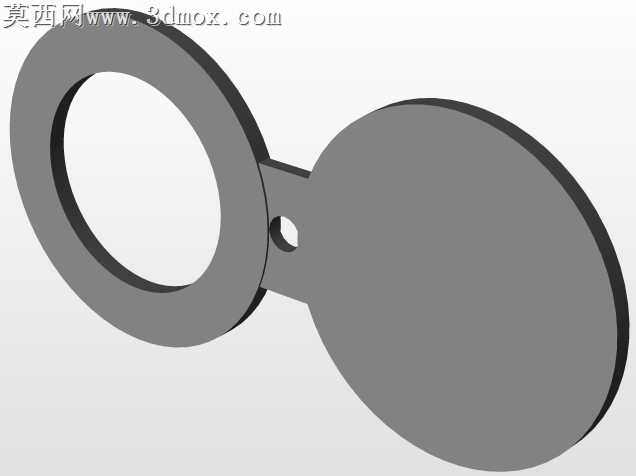

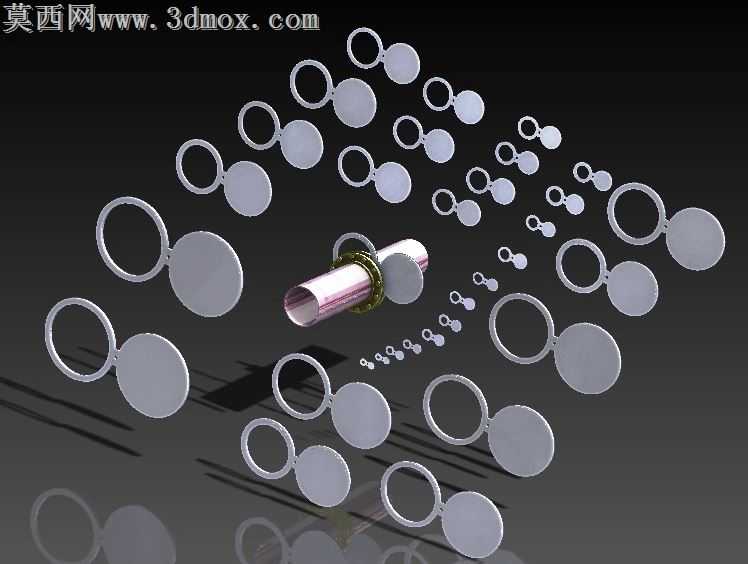

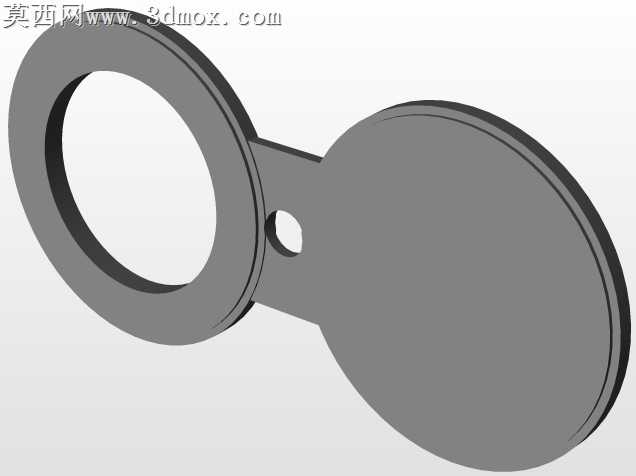

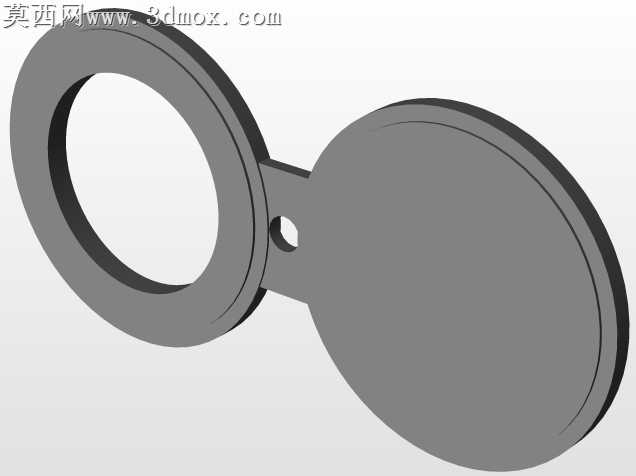

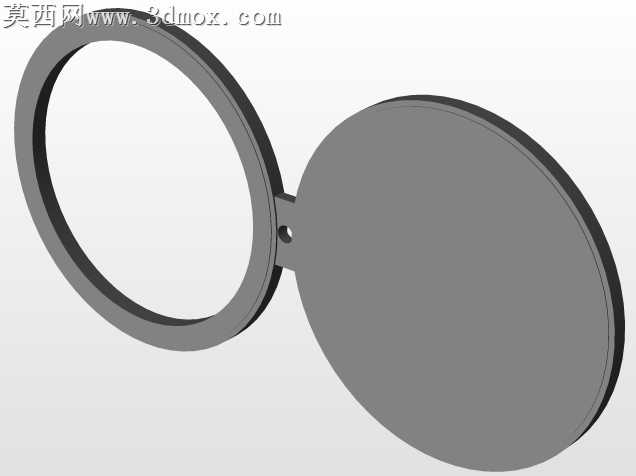

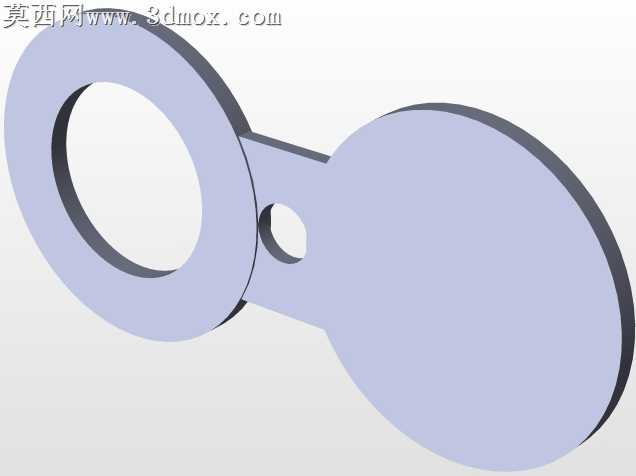

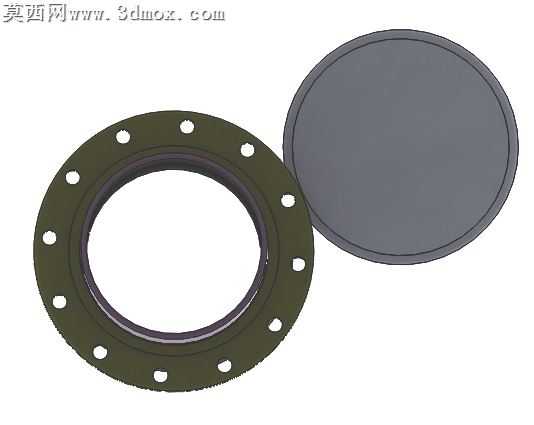

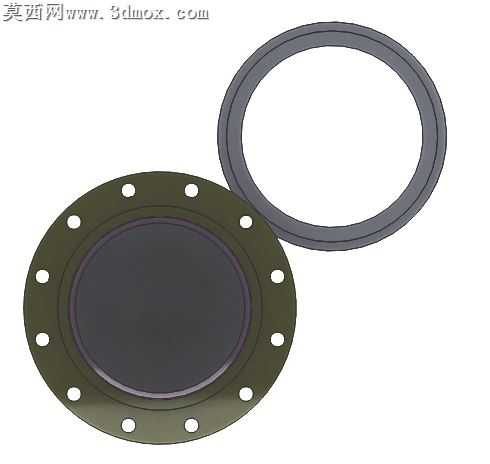

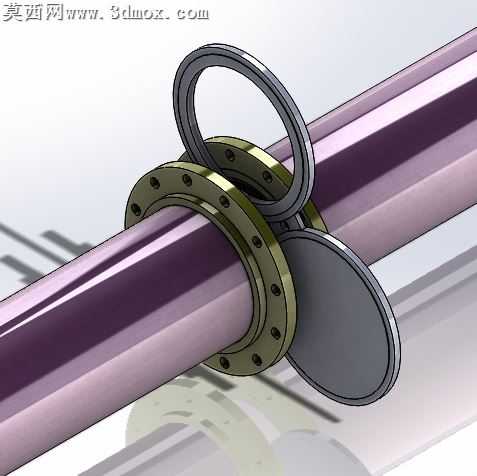

本系列三维模型针对管道系统永久隔断场景设计，严格遵循ASME B 16.48-2015 150级标准要求，覆盖2英寸到24英寸的全规格尺寸，包含平面与凸面两种密封面形式，可满足不同压力等级、不同密封需求的工业管道安装场景。建模过程采用参数化设计逻辑，以公称通径、压力等级为核心驱动参数，对每一个规格的盲板环、盲板盖、连接吊环的尺寸进行精准约束，确保所有尺寸公差匹配对应标准的规范要求，避免出现安装干涉、密封面不匹配的问题。模型构建过程中，首先绘制不同规格盲板的截面轮廓，通过拉伸、切除等基础特征完成主体结构建模，对连接吊环与盲板主体的衔接位置做圆角过渡处理，还原实际产品的加工工艺特征，避免应力集中的结构缺陷。材质配置上，针对工业管道常用的金属材质做区分设置，盲板主体采用哑光金属材质模拟碳钢或不锈钢基材，密封面位置设置高亮金属质感区分加工面与非加工面，中间配套的管道段添加金属光泽与轻微锈蚀质感，还原工业现场的真实材质表现。渲染阶段采用三点布光方案，主光源从斜上方投射形成清晰的结构阴影，突出盲板的轮廓层次与厚度特征，辅光源补光消除暗部死黑，环境光添加轻微反射效果，让金属材质的质感更加真实自然，背景采用深灰色渐变突出模型主体，将全系列不同规格的盲板按照通径从小到大有序排布，直观呈现全规格系列的尺寸梯度变化。结构设计上，8字盲板的环形端为导通状态、实心板端为隔断状态，通过吊环连接的两个端片可绕螺栓翻转，无需将盲板完全从管路中拆卸即可实现管路导通与隔断的状态切换，相比普通插板盲板操作更加便捷，也避免了拆装过程中配件遗失的问题，模型完整还原了这一核心结构特征，每个规格的盲板都可单独拆分用于管路装配模拟，也可作为整体系列用于产品选型展示，能够直接用于管道系统的装配干涉检查、施工方案模拟、产品展示演示等场景。
