绿色手动截止式工业阀门三维设计

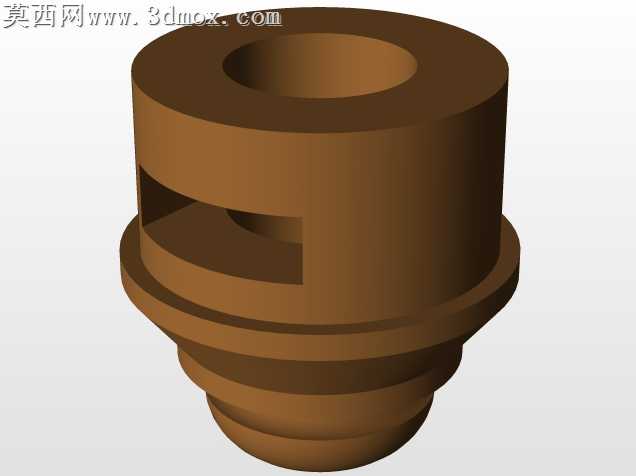

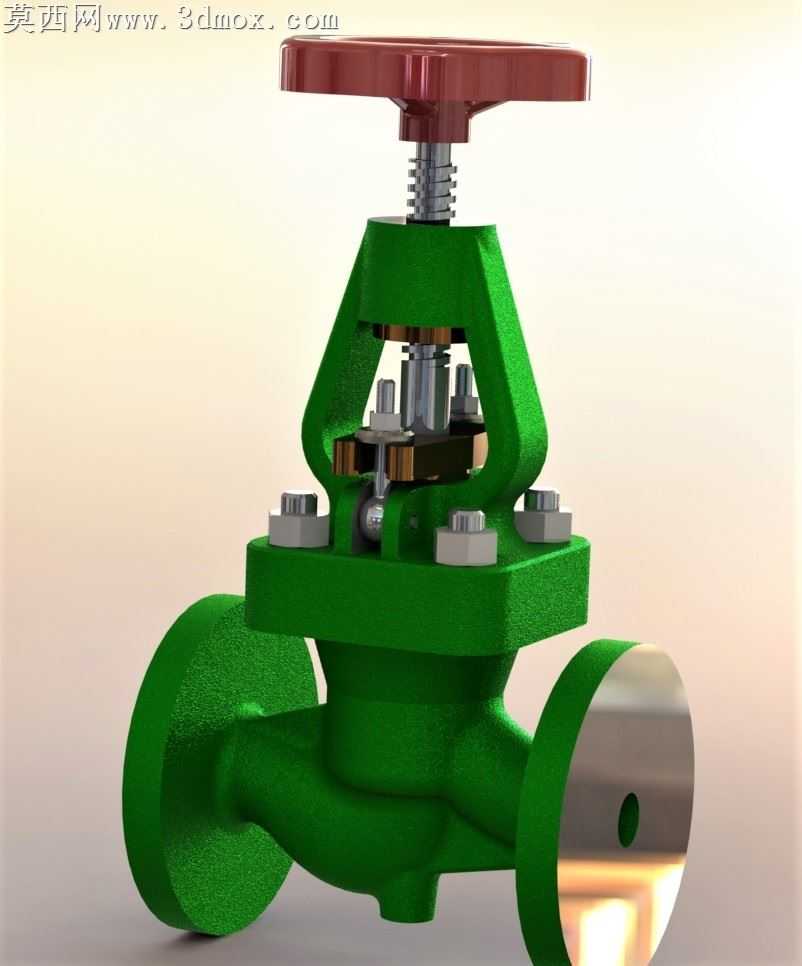

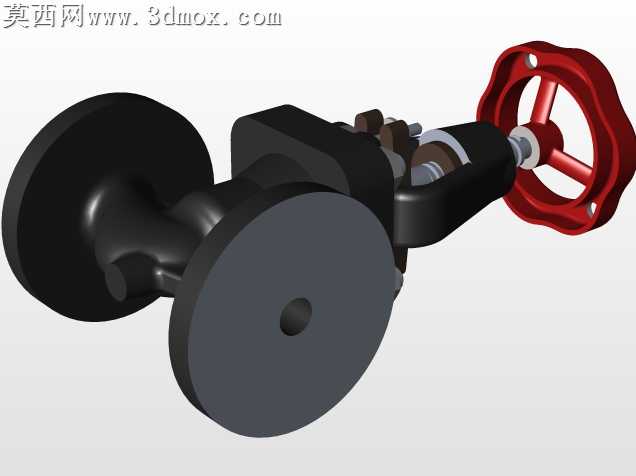

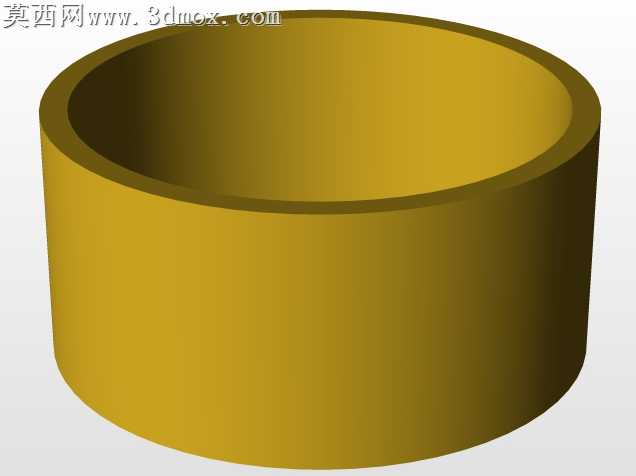

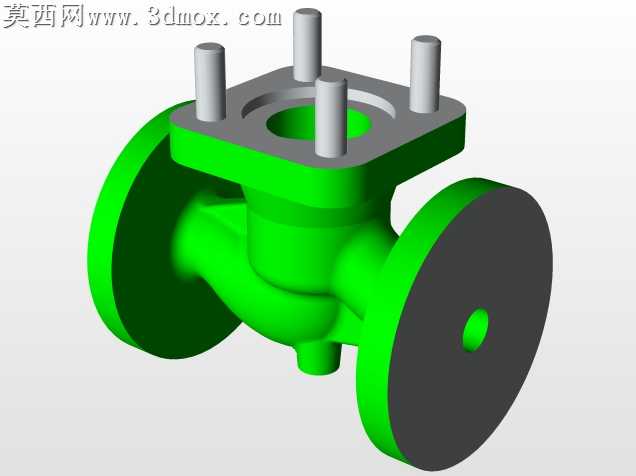

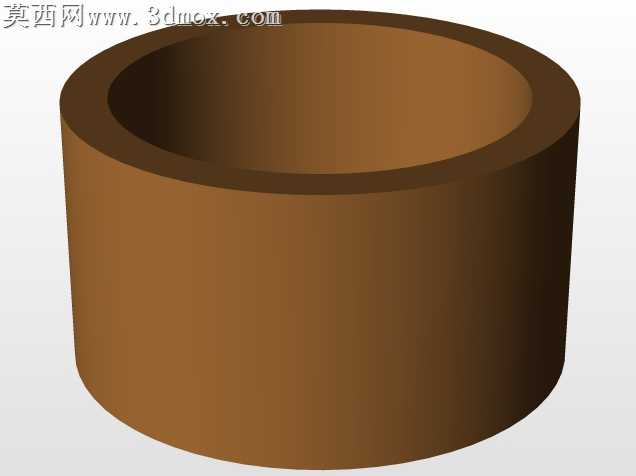

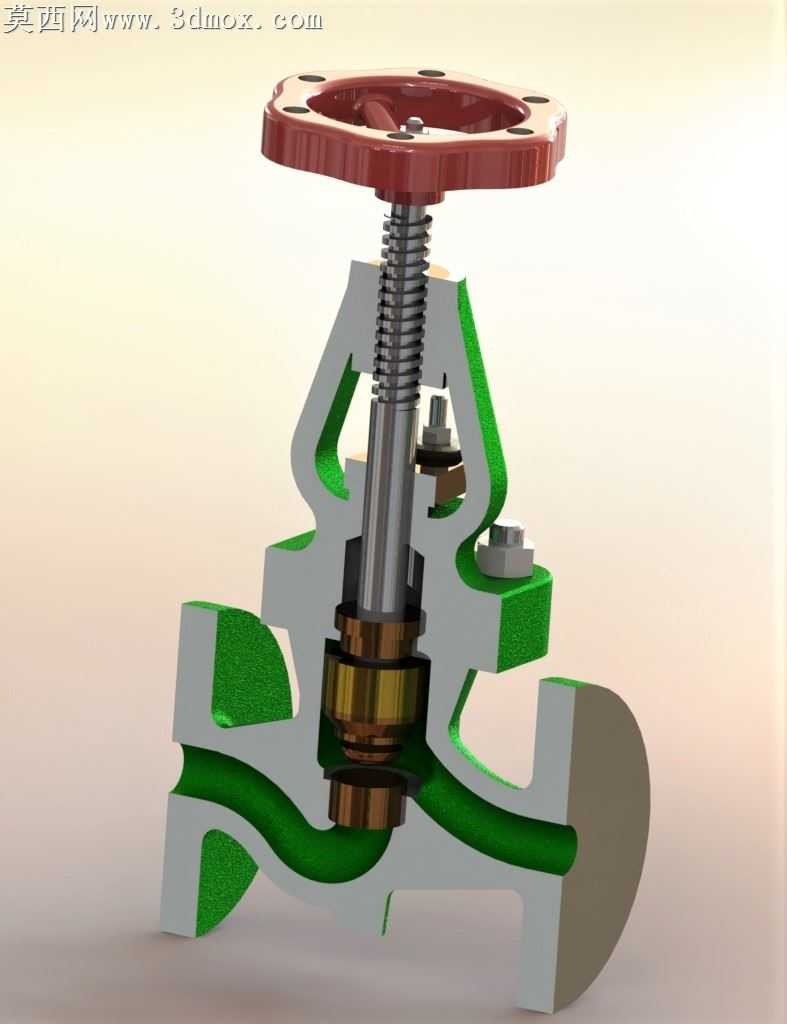

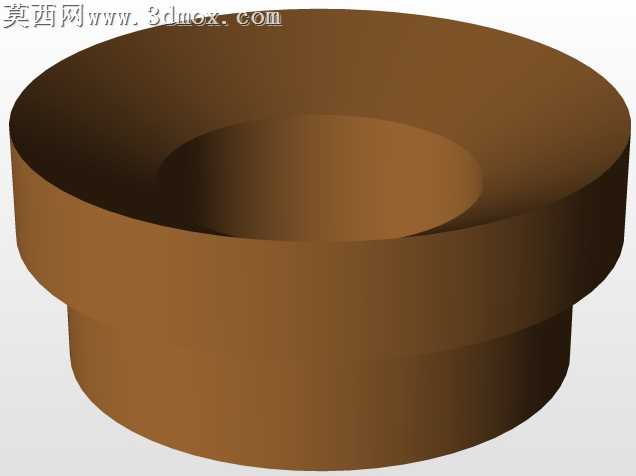

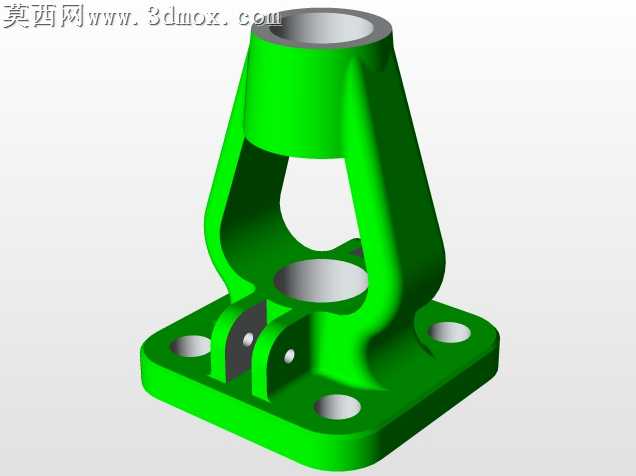

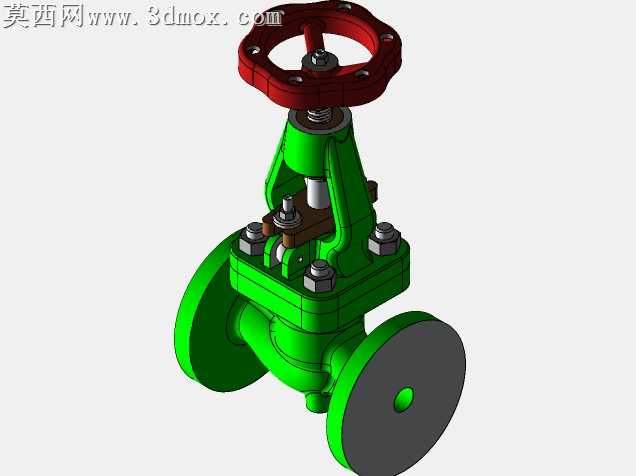

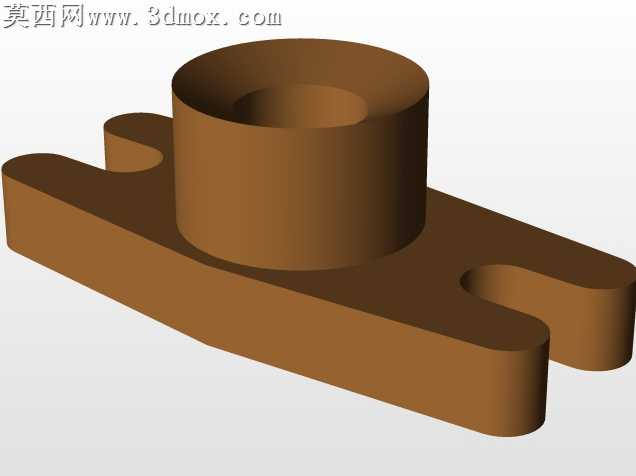

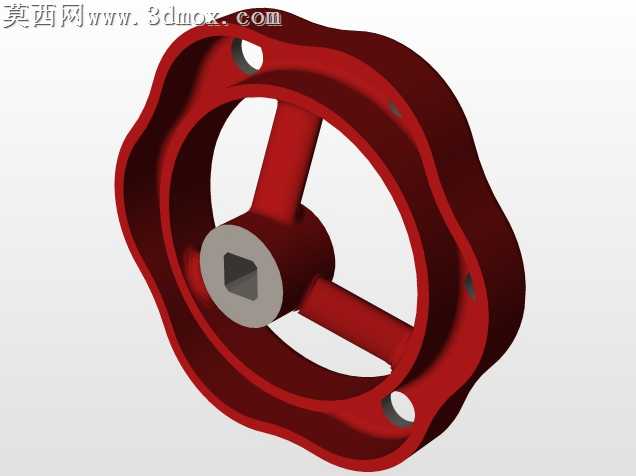

本作品为手动直通式工业截止阀的三维建模设计成果，建模过程严格遵循机械设计规范，完整还原了该类阀门的全部结构细节。建模阶段以参数化特征建模为核心思路，首先梳理阀门的整体装配逻辑，将整体结构拆分为阀体、阀盖、阀杆、手轮、密封组件、紧固件六大核心模块，逐一完成零件建模后通过标准配合关系完成总装，确保各部件的运动逻辑符合真实阀门的工作原理：手轮旋转时可带动阀杆沿轴向做升降运动，实现阀瓣与阀座的贴合与分离，完成管路通断与流量调节的功能。材质与渲染阶段，针对不同部件的真实材质属性做了精细化设置：阀体与阀盖采用铸钢喷塑的绿色哑光材质，还原工业阀门常用的防腐涂层质感，表面添加细微的铸造肌理与均匀的漆面颗粒感，避免塑料感失真；顶部手轮采用酚醛树脂材质，设置酒红色半哑光表面，添加轻微的使用磨损痕迹提升真实感；阀杆采用抛光不锈钢材质，设置高反射金属属性，还原金属加工后的光亮质感；紧固件螺栓、螺母采用镀锌钢材质，表面带有细微的镀锌层纹理；密封组件设置橡胶材质的哑光深灰属性，区分金属部件的质感差异。结构设计上，阀体采用直通式流道结构，两端分别设置法兰连接端与焊接连接端，适配不同的管路安装场景；阀盖与阀体采用螺栓紧固连接，中间预留密封垫片安装位，保证承压状态下的密封性能；阀杆与阀盖之间设置填料密封结构，还原真实阀门的防泄漏设计；手轮与阀杆之间采用梯形螺纹传动，保证操作时的传力效率与自锁性能。渲染阶段采用三点布光方案，主光源从侧上方打亮阀门主体，突出阀体的曲面轮廓与结构层次，辅光源补全暗部细节避免死黑，添加环境反射贴图模拟工业车间的环境反射效果，最终呈现的渲染图清晰展现了阀门的外观特征、结构细节与材质质感，可用于产品展示、结构教学、装配模拟等多个场景。
