多规格对夹式蝶阀工业三维设计作品

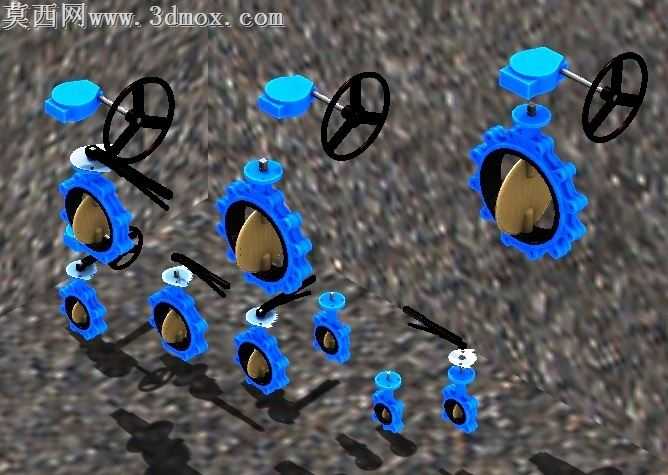

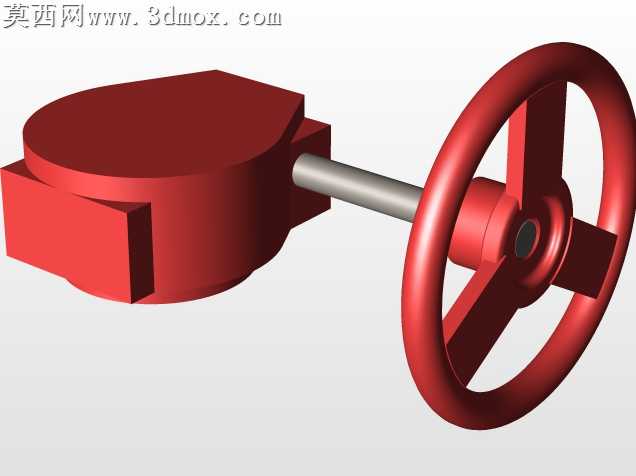

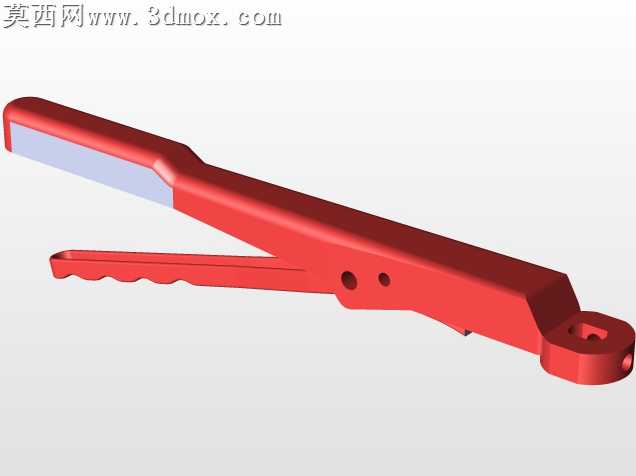

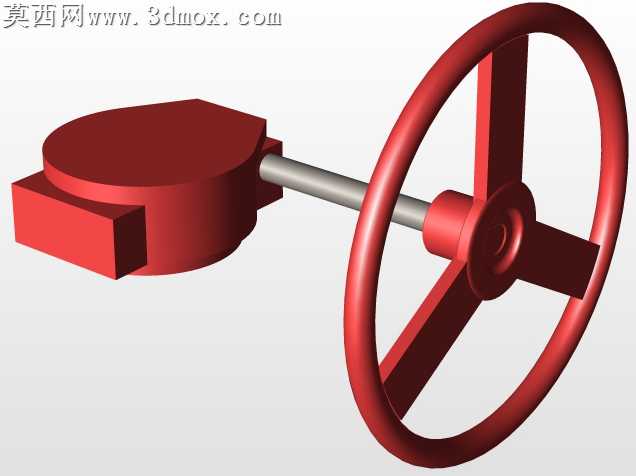

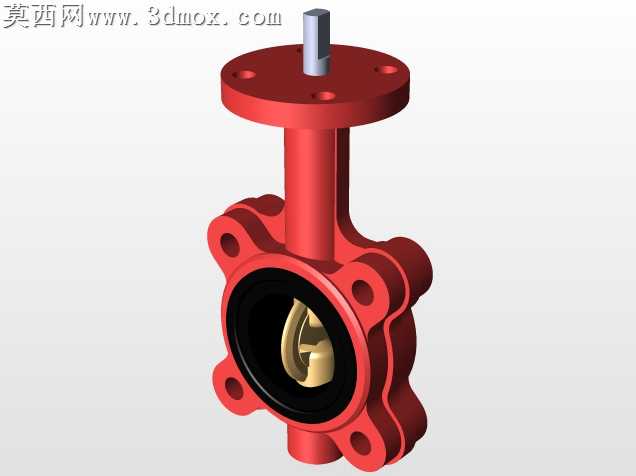

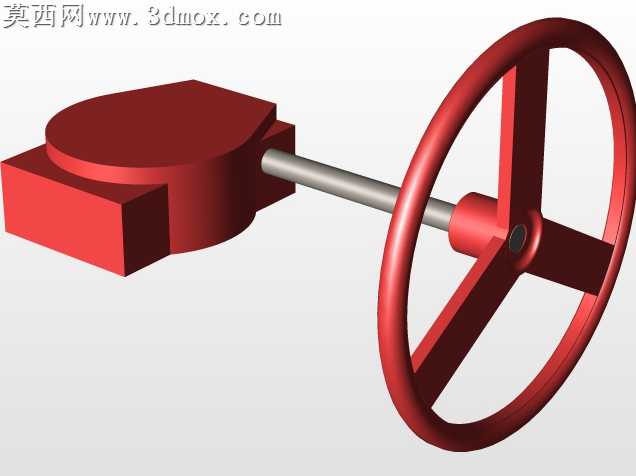

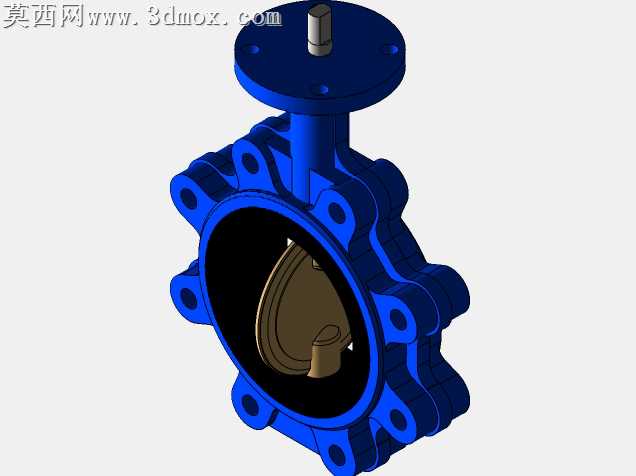

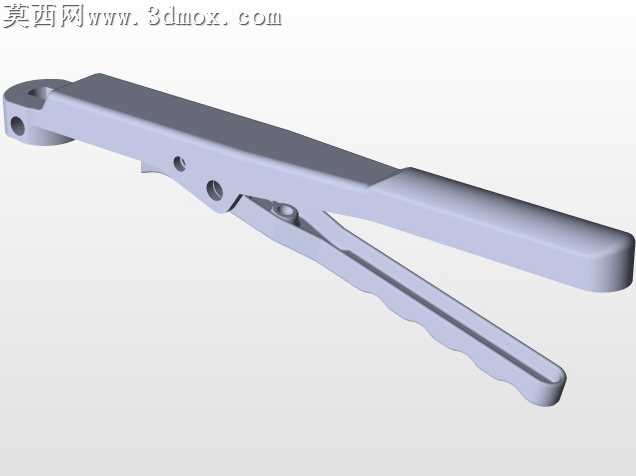

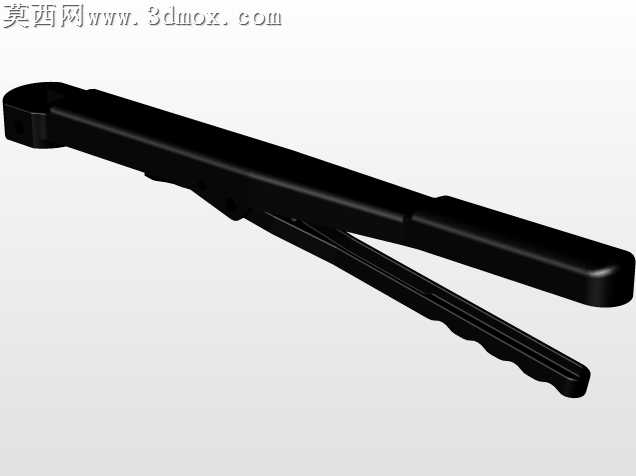

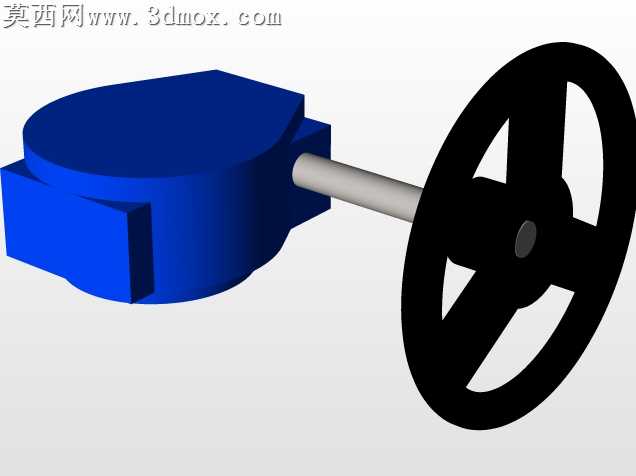

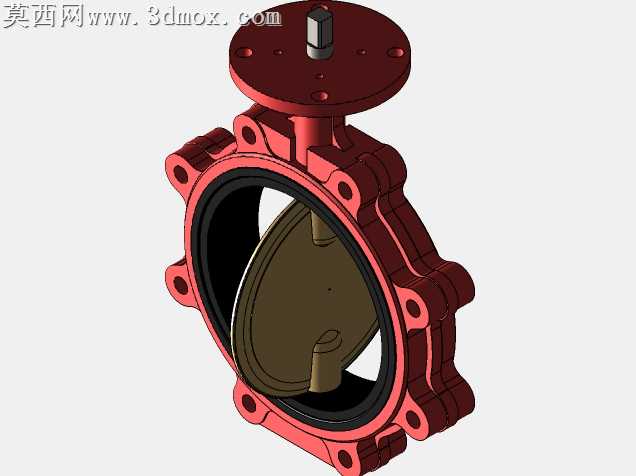

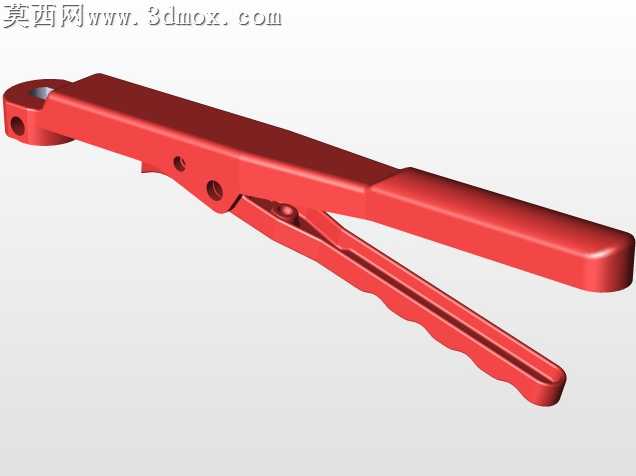

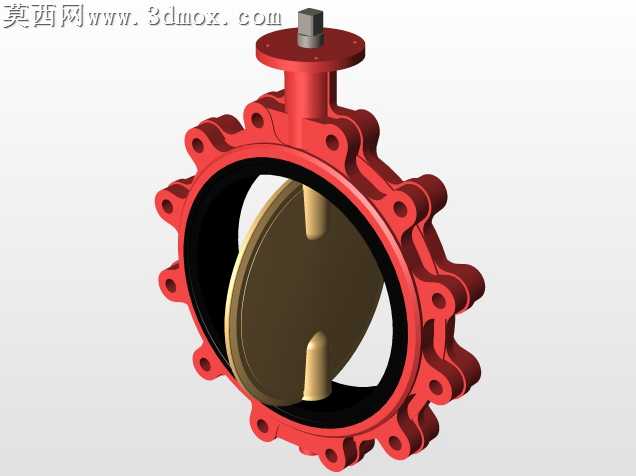

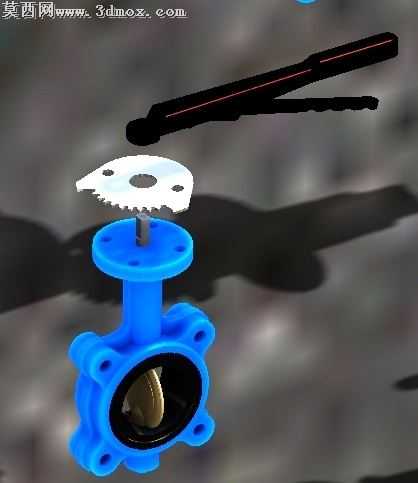

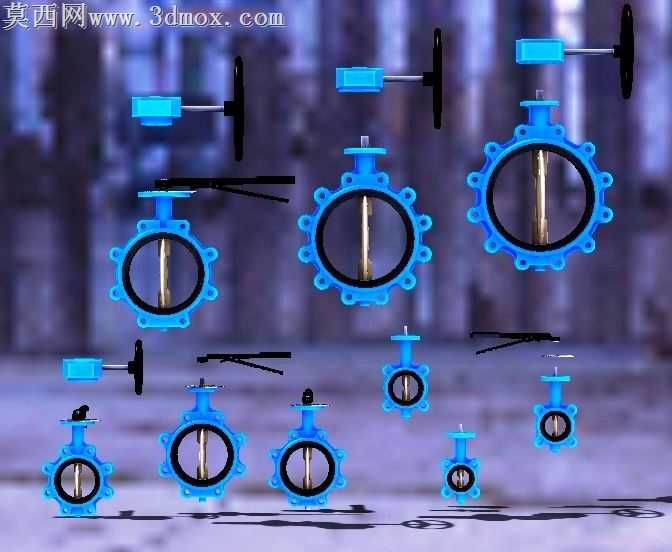

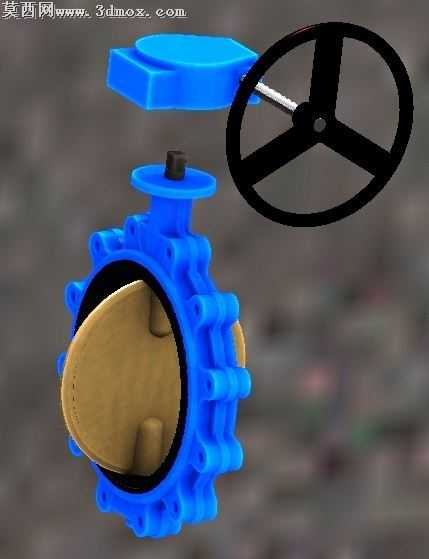

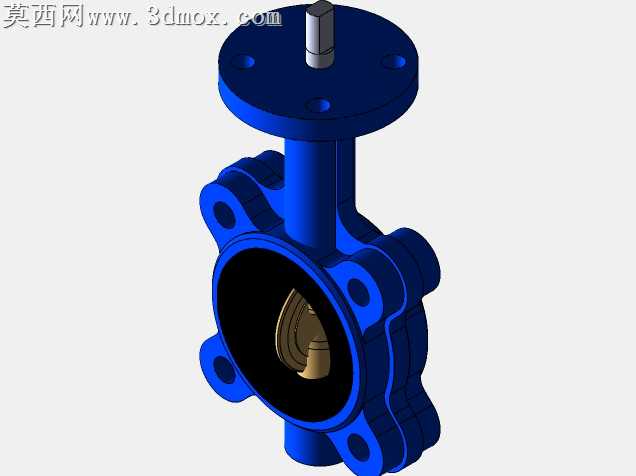

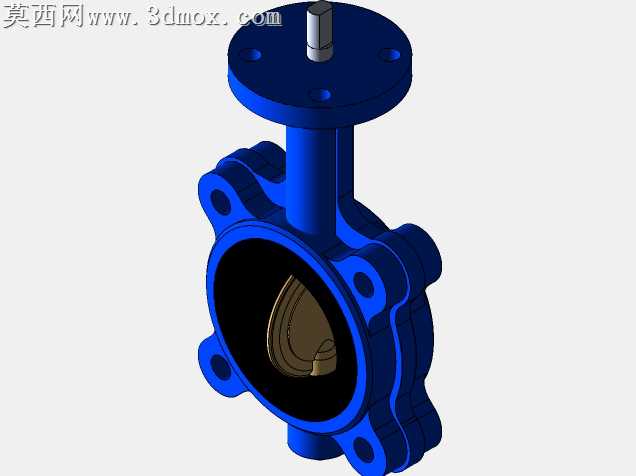

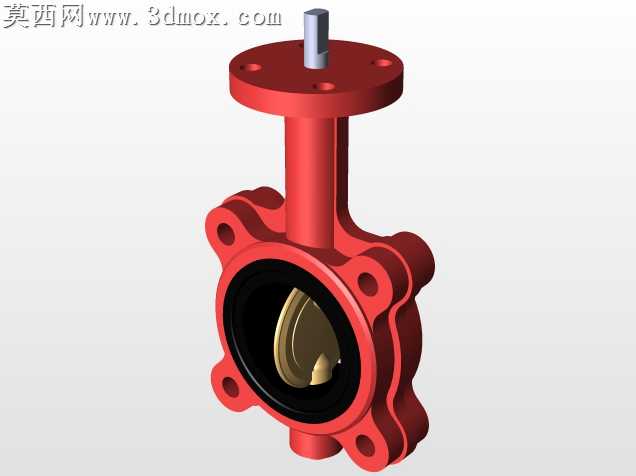

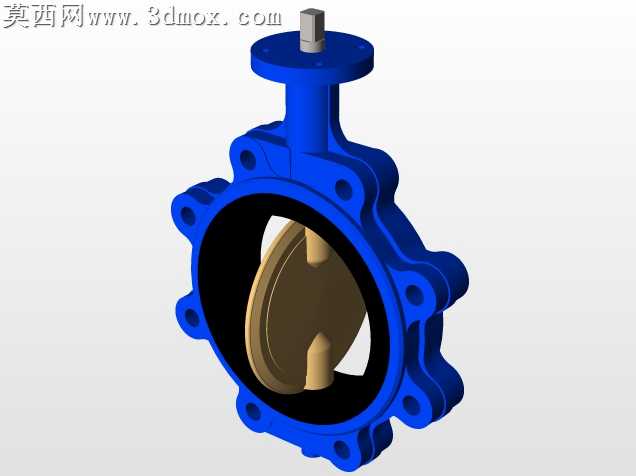

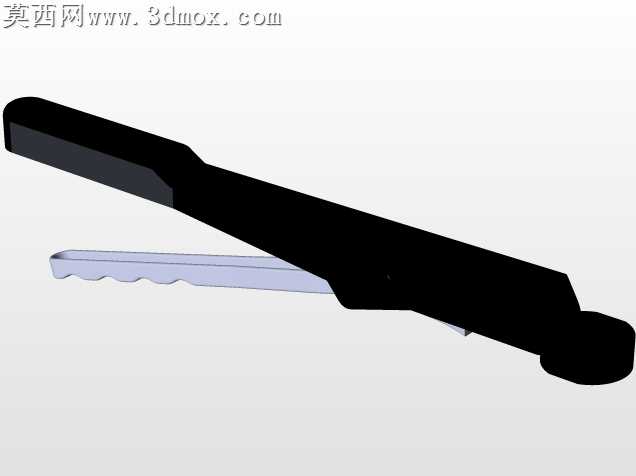

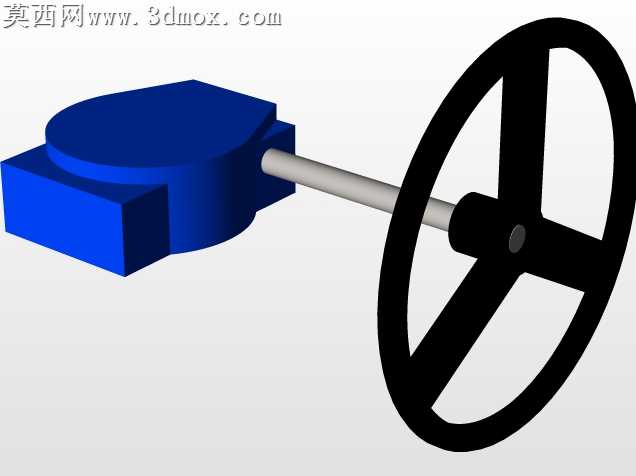

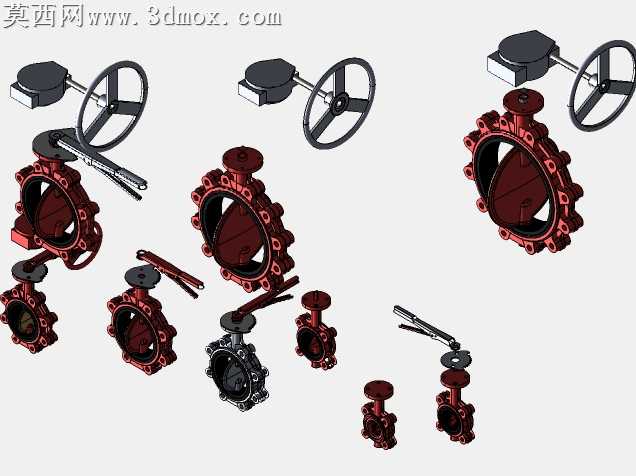

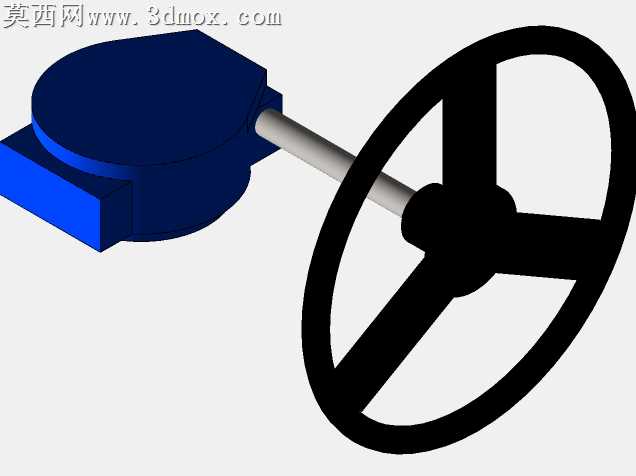

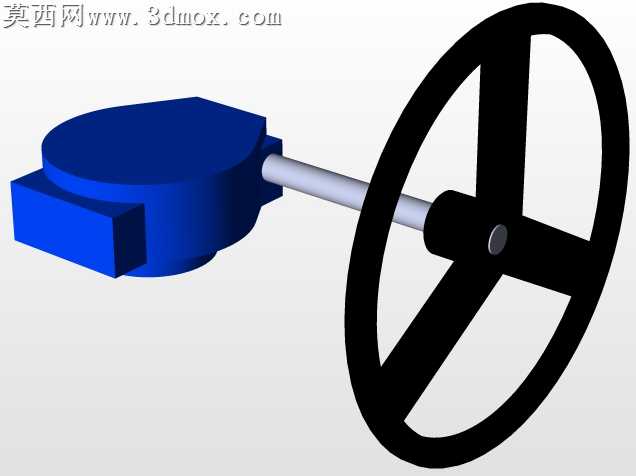

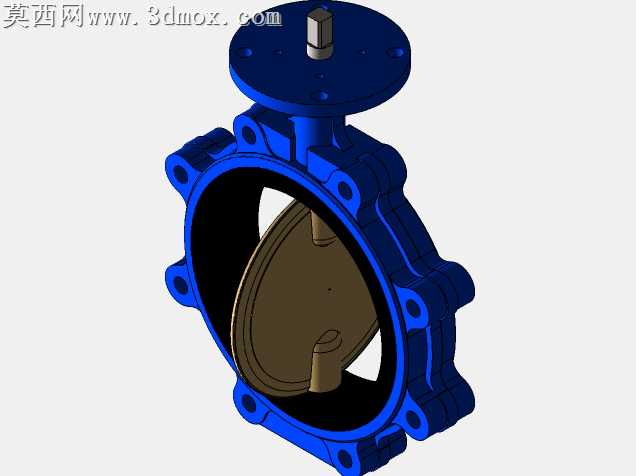

本作品为覆盖多公称直径规格的对夹式蝶阀三维设计，建模阶段严格遵循ANSI 150（ASME B16.5）标准规范，针对2英寸及以上多档通径的蝶阀产品完成全参数化结构搭建，完整还原对夹式蝶阀的核心组成：包括带齿形定位结构的蓝色阀体、流线型密封蝶板、顶部驱动执行模块、手轮操作机构、阀杆传动组件以及配套的锁止结构。建模过程中对每一处配合结构做了严谨的公差预留，阀体的对夹安装面、法兰定位凸台、蝶板密封面的形位精度均参照工业实际生产要求设定，不同通径规格的蝶阀在保持结构通用性的同时，针对通径变化调整了阀体壁厚、蝶板曲率、手轮尺寸、驱动模块安装位的对应参数，确保各规格模型的结构比例完全符合工程实际。材质与渲染环节，针对不同部件的工业应用场景匹配了对应材质属性：阀体部分采用喷涂蓝色环氧树脂的铸铁材质，调整材质参数还原漆面的哑光质感与细微颗粒纹理；蝶板采用黄铜合金材质，还原金属的暖金色光泽与轻微反光特性；手轮采用黑色酚醛塑料材质，表现出工程塑料的哑光磨砂质感；阀杆与传动连接件采用抛光不锈钢材质，还原金属的高光反射特性；场景地面采用粗糙沥青材质，通过光影追踪渲染技术模拟自然光照射效果，为不同规格的蝶阀模型添加真实的投影效果，清晰呈现各部件的空间位置与装配关系，同时通过爆炸视角的排布，直观展示不同通径蝶阀的结构组成差异与装配逻辑。设计思路上，以对夹式蝶阀的法兰间安装场景为核心，完整覆盖从2英寸到大通径的常用规格，既保留了蜗轮蜗杆驱动的手轮操作结构，也预留了电动驱动模块的安装接口，锁止结构的设计还原了工业阀门的误操作防护功能，所有模型的结构细节均经过工程合理性校验，可直接用于管道系统方案展示、阀门产品选型演示、安装施工模拟等场景，不同规格模型的接口尺寸完全匹配对应标准的法兰参数，确保虚拟装配时的对接精度符合工程要求。
