中式传统长柄关刀兵器三维结构设计

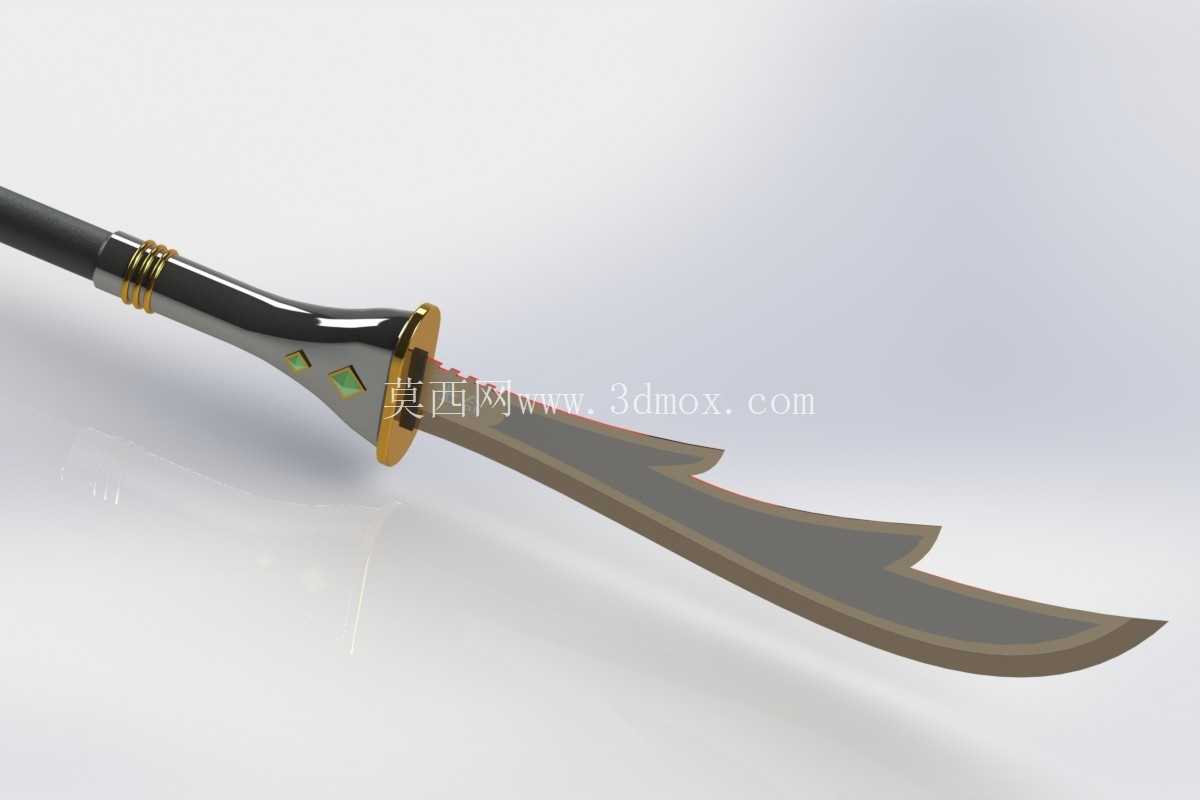

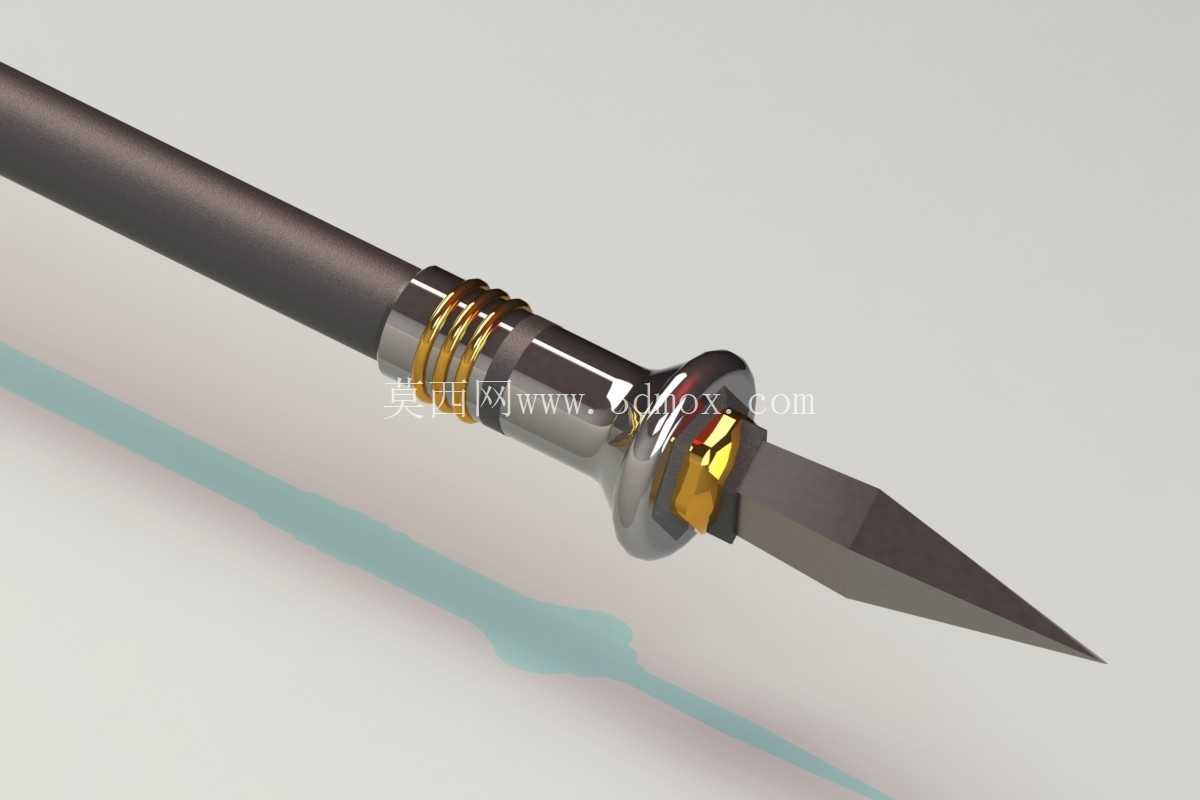

　　本次完成的关刀三维结构设计，核心围绕传统冷兵器的形制还原与结构合理性展开，首先从实际应用场景来看，这类长柄兵器的三维模型可用于武术器械复原展示、传统兵器文化科普展陈、影视道具前期结构验证、文创衍生品开发的结构参考，也可作为铸造工艺开模前的结构校核依据，避免传统手工放样带来的尺寸偏差。从产品功能特性层面拆解，整刀分为刃部、杆身、尾纂三个核心功能段，刃部采用带弧面的弯刃设计，刃根处设置有突出的刀盘结构，既可以在劈砍动作中阻挡对方兵刃沿杆滑动，也能平衡整刀的前后重量配比，避免头重脚轻导致的操控性下降；杆身采用等直径长直结构，表面做防滑纹理的结构预留，握持段的位置根据整刀重心位置做了偏移设计，确保握持时重心落在握持段前侧150mm范围内，符合长兵器操控的力学要求；尾纂采用尖锐锥状结构，既可以在近身时做戳击动作，也能作为整刀的尾部配重，调整整刀的转动惯量，提升挥舞时的稳定性。

　　设计思路上没有完全照搬古画中的夸张形制，而是结合实际铸造工艺的可行性做了结构优化，比如刃部的厚度从刃口到刀脊做了渐变过渡，刃口处预留2mm的打磨余量，刀脊处厚度达到12mm，保证刃部整体的结构强度，避免劈砍受力时出现刃部弯折的问题；刀盘与杆身的连接采用过盈配合加定位销的结构设计，不需要额外的焊接工序，降低铸造后的装配难度，同时也方便后期拆卸维护；尾纂与杆身采用螺纹连接结构，螺纹规格选用标准M20粗牙螺纹，既保证连接强度，也能适配通用的加工刀具，不需要定制特殊规格的攻丝工具。

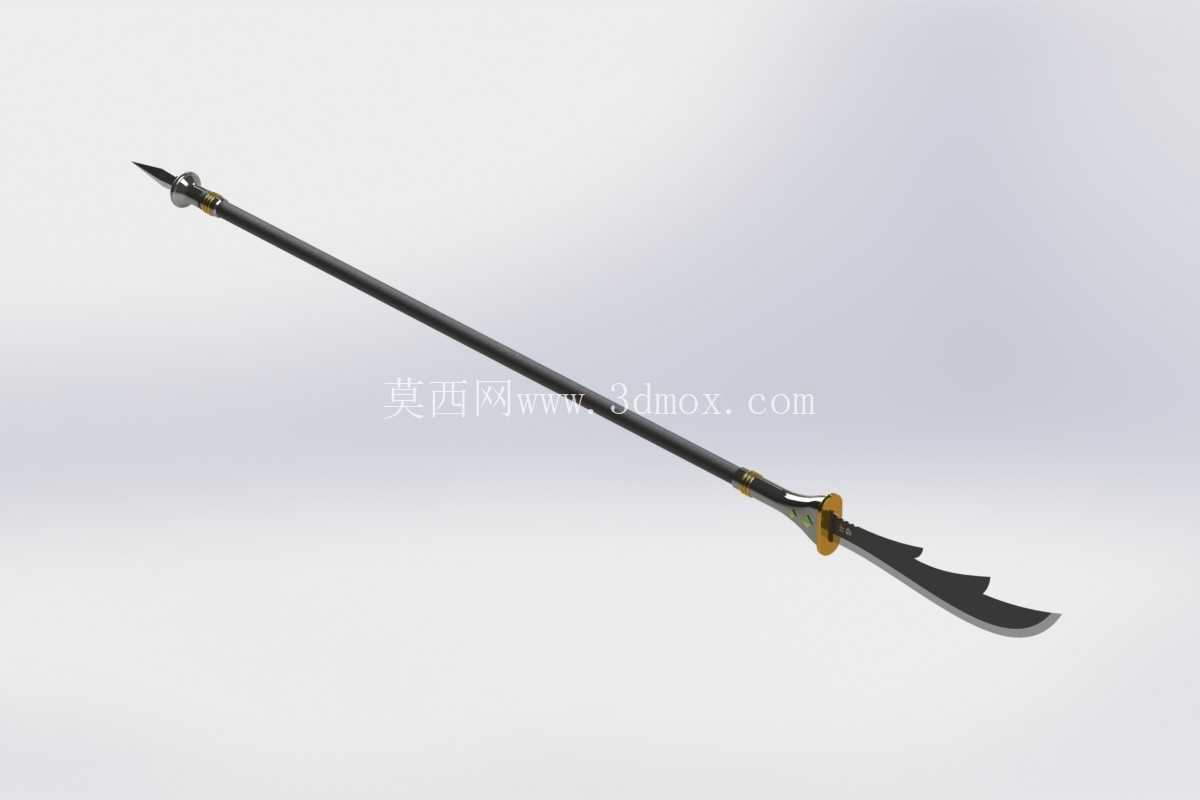

　　外形尺寸与安装边界方面，整刀总长度控制在2100mm，其中刃部长度为700mm，杆身长度为1300mm，尾纂长度为100mm，刃部最大宽度为120mm，刀盘直径为80mm，杆身直径为30mm，所有外轮廓的圆角半径均不小于2mm，避免铸造过程中出现应力集中导致的开裂问题；安装边界上，整刀拆分后的单个部件最大长度不超过1300mm，适配常规砂型铸造的砂箱尺寸，不需要定制超大规格的铸造工装，刃部与刀盘的连接面平面度公差控制在0.1mm以内，保证装配后刃部与杆身的同轴度偏差不超过0.5mm，避免整刀装配后出现弯曲偏斜的问题。

　　从结构验证的角度，建模过程中对整刀做了重心校核，整刀重量控制在3.2kg左右，重心位置距离刃尖1250mm，刚好落在常规握持位置的前侧，符合长柄兵器的操控力学要求，同时对刃部做了受力仿真，在刃部中段施加1500N的横向冲击载荷时，最大应力为235MPa，低于普通铸造碳钢的屈服强度，满足常规使用的强度要求。另外针对铸造工艺的需求，所有结构面都做了3度的拔模斜度预留，避免脱模时出现卡模的问题，刃部的镂空装饰结构（如果有）的最小壁厚不小于5mm，防止铸造时出现浇不足的缺陷，杆身采用空心结构设计，壁厚为5mm，在保证结构强度的前提下降低整刀重量，同时减少铸造时的材料消耗，空心杆身的内部做了等壁厚设计，避免壁厚不均导致的铸造缩孔问题。
